使用ArcGIS进行环保排放清单分配方法(点值分配到面)

最近遇到一个环保方面的案例,和大家分享下~

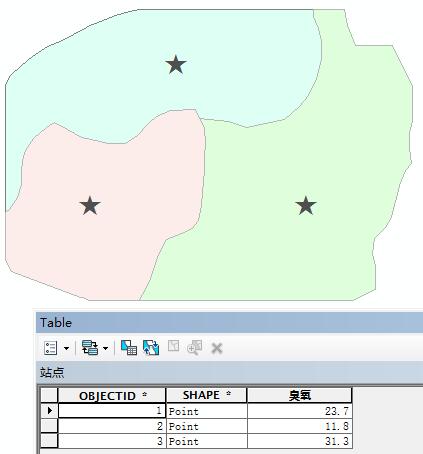

每个区域有个点值,这个点值表示该区排放量总和,本文以臭氧为例。如何将臭氧值进行空间化?

![](https://img-blog.csdnimg.cn/img_convert/a82dea4354a860e49f62918e7f20dccb.png)  

将臭氧进行空间分摊,可以使用密度分析,创建出一个显示整个区域臭氧的预测分布状况的表面。

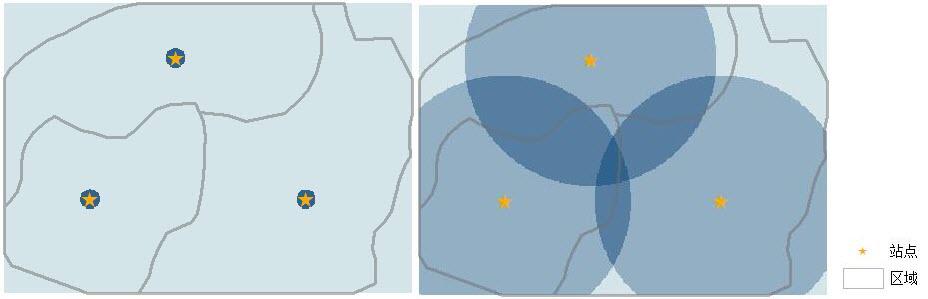

![这里写图片描述](https://img-blog.csdnimg.cn/img_convert/d8a56ef605dbe9020501aec403ea2fe4.png) 左图搜索半径769米;右图搜索半径10000米

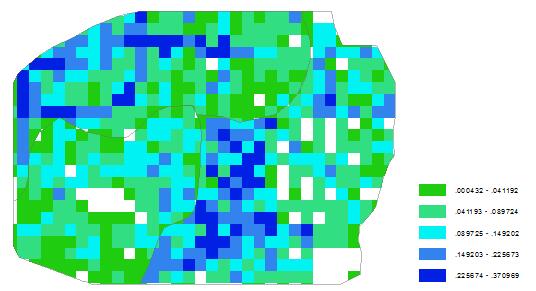

我是没想出更好的方法来进行臭氧的空间分配,但是用户给了我一个他们常用的方法,也就是基于格网及道路或人口数据进行污染物的空间分配。这种分配的好处是空间可视化效果会更直观一些。

![这里写图片描述](https://img-blog.csdnimg.cn/img_convert/a085e4c5aa752c89ebe0fdff17f8f710.png) 格网大小为1000米

思路:

我们最后是使用格网进行符号化出图。所以计算的臭氧值要赋值到每个格网上。臭氧值需要分区计算,那么参与计算的因子有区域的臭氧值、区域道路总和、每个格网道路总和。

格网臭氧值 = 区域臭氧值 ÷ 区域道路总和 × 每个格网道路总和

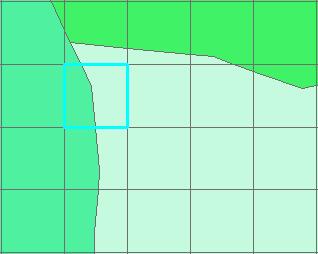

还有一个问题,下图中的格网被区域分割了。这个格网的编号是唯一的,但区的名称不一样。要统计格子中的道路时,这个格子需要有一个唯一值。而编号和区域名都不是唯一的,所以需要新建一个字段,将区域及格网的编号合在一起,就是唯一值了。之所以不能使用OBJECTID,因为数据在进行空间分析时,OBJECTID值会发生变化。

![](https://img-blog.csdnimg.cn/img_convert/1a8355be340098d6af090175f009f948.png)

####操作步骤:

1、生成格网。

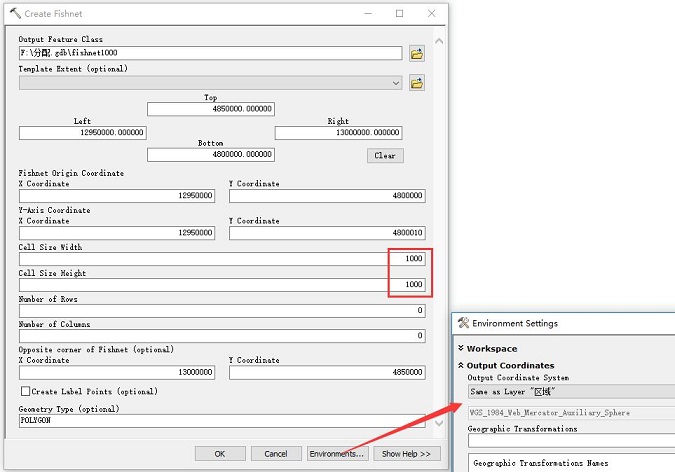

使用GP工具创建渔网(Create Fishnet)生成格网。格子大小为1000米,范围比研究区范围大一些,输出坐标系统研究区一致。

![这里写图片描述](https://img-blog.csdnimg.cn/img_convert/fb5d1c50ac7f57c57890cfde107b6c6e.png)

2、为格网加上区县名。

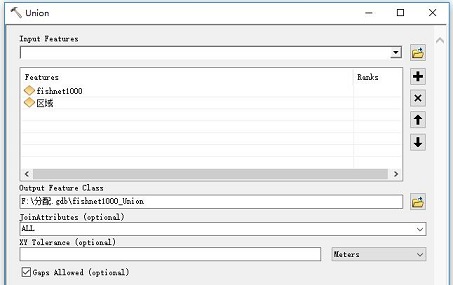

可以将格网数据和研究区进行联合(Union)操作。

![这里写图片描述](https://img-blog.csdnimg.cn/img_convert/54b57ec86cc732463a09a1620c8cf136.png)

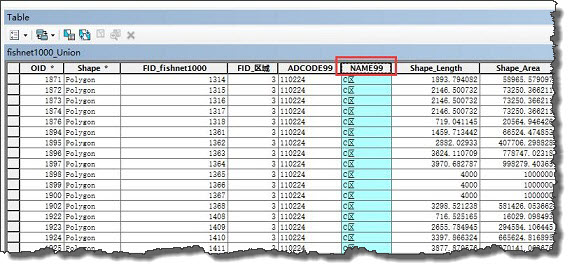

结果属性表中多了区域名称的属性。

![这里写图片描述](https://img-blog.csdnimg.cn/img_convert/f504966e62c1c53c70e3bdac49b8d0db.png)

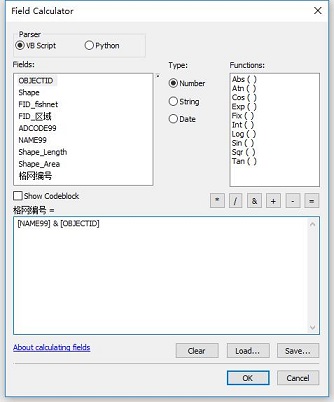

添加一个文本型字段,让格网有个唯一的编号。

![这里写图片描述](https://img-blog.csdnimg.cn/img_convert/e8a879ff9e6b69ff8a1dc8bc54daf3f9.png)

3、统计区域道路总和和每个格网道路总和

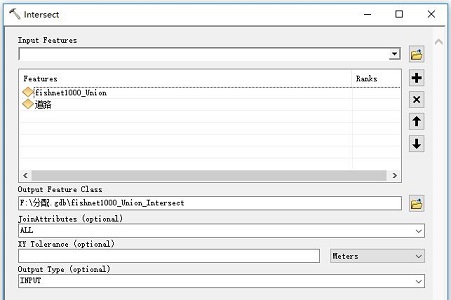

将道路和上一步的结果进行相交操作。

![这里写图片描述](https://img-blog.csdnimg.cn/img_convert/53e91d44e8e2887a581251c2acff484f.png)

1)统计区域道路总和

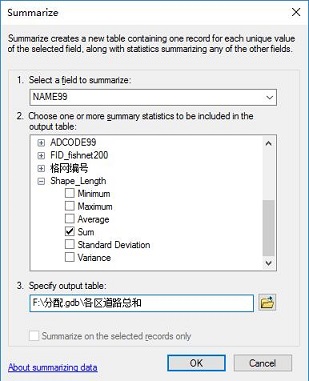

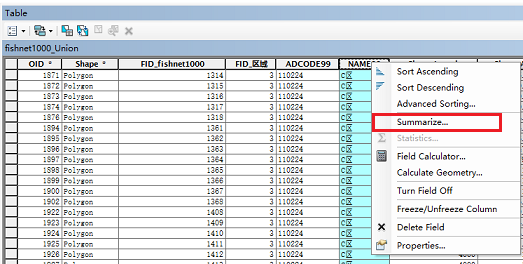

打开上一步结果的属性表,在NAME99上单击右键,选择Summarize。

![这里写图片描述](https://img-blog.csdnimg.cn/img_convert/e00f59691061602f548ebcc882831710.png)  
![这里写图片描述](https://img-blog.csdnimg.cn/img_convert/b7febb06923e2c80da8078d9f2fb325c.png)

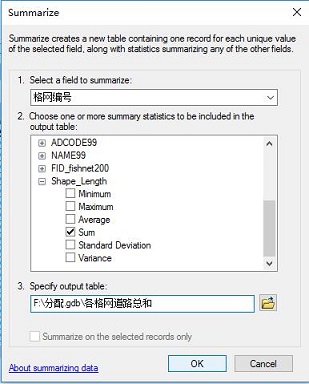

2)统计每个格网道路总和

![这里写图片描述](https://img-blog.csdnimg.cn/img_convert/49ec156f00585b09be2be2dbe499cbf1.png)

4、计算每个格网的臭氧值。

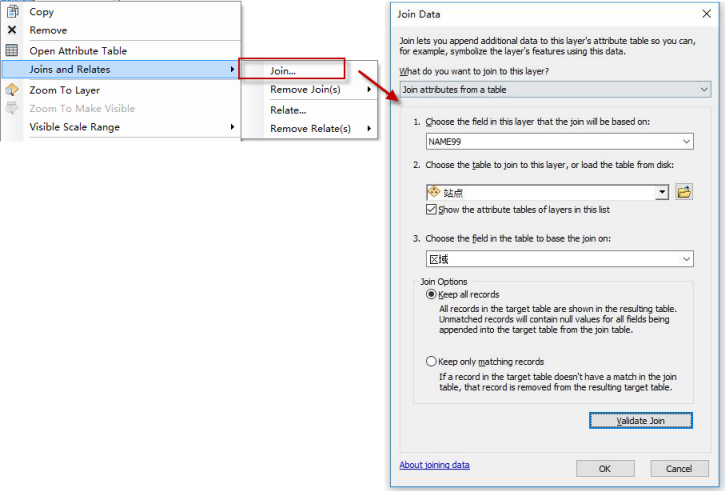

打开格网和研究区联合的结果,在图层上单击右键,选择合并连接(Join),将各区道路总和、各格网道路总和、站点(臭氧值)连接过去。

![这里写图片描述](https://img-blog.csdnimg.cn/img_convert/c7b5fbf8898abb52e468fa4f947b964f.png)

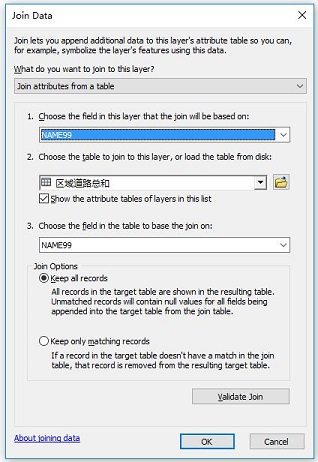

连接各区道路总和。

![这里写图片描述](https://img-blog.csdnimg.cn/img_convert/3e3b7f5206f0dbeb0bff1d77ad5ef2fb.png)

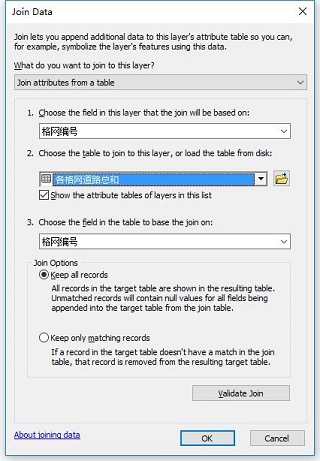

连接各格网道路总和。

![这里写图片描述](https://img-blog.csdnimg.cn/img_convert/9a3a5692d2007ec4a96fd207ebee980b.png)

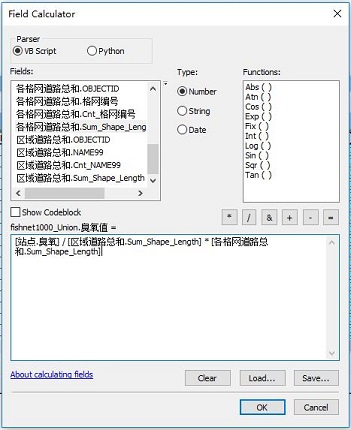

新建一个双精度类型的计算,计算臭氧值。

![这里写图片描述](https://img-blog.csdnimg.cn/img_convert/b52ebee803ae15d7f2144971fc76e1fa.png)

再对结果进行符号化就可了。

注意事项:

1、每次运算时,都统计下道路总和是否正确;
2、最后统计下臭氧总和是否和原来的值一致。

示例数据下载:
链接: https://pan.baidu.com/s/1qYwTyiw 密码: fssf
