该博客介绍了如何使用OpenCV库来实现四点贝塞尔曲线的绘制，并通过数学公式推导求解控制点坐标。代码中定义了四个贝塞尔曲线上的点，然后计算了对应的控制点，最后输出了控制点坐标。此内容对于理解贝塞尔曲线以及OpenCV图形绘制有一定帮助。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

#include <opencv2/opencv.hpp>
#include <iostream>
#include <vector>
#include <cmath>

using namespace std;
using namespace cv;

vector<Point2d> orig_point;
vector<Point2d> control_point;
double u1 = 0.3;//这两个参数取决于中间两个点的位置
double u2 = 0.7;

int main() {

	//1.四个贝塞尔曲线上的点
	orig_point.push_back(Point2d(0, 0));
	orig_point.push_back(Point2d(3, 5));
	orig_point.push_back(Point2d(7, 5));
	orig_point.push_back(Point2d(10, 0));
	Mat P(4, 2, CV_64F);

	//将点赋值给4*2的矩阵
	for (int i = 0; i < 4; i++) {
		P.at<double>(i, 0) = orig_point[i].x;
		P.at<double>(i, 1) = orig_point[i].y;
	}
	cout << "贝塞尔曲线上的四个点分别为：\n" << P << endl;

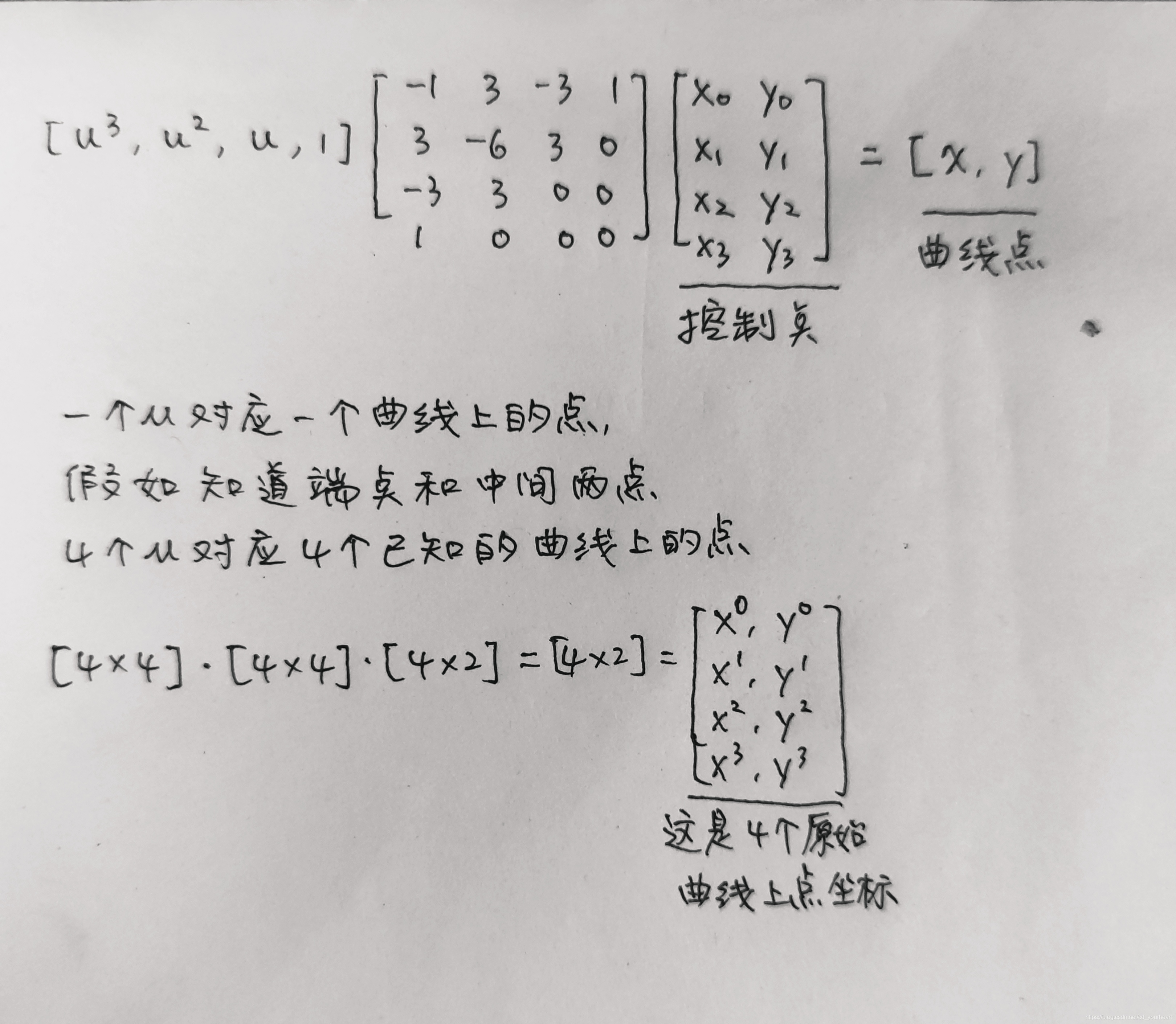

	//2.定义一个4*4的U矩阵，每一行对应的是四个贝塞尔曲线上的点参数
	Mat U = (Mat_ <double>(4, 4) <<
		0, 0, 0, 1, //对应第一个点，此时u=0
		u1 * u1 * u1, u1 * u1, u1, 1, //对应第二个点，(u1^3，u1^2,u1,1)
		u2 * u2 * u2, u2 * u2, u2, 1,
		1, 1, 1, 1);//对应第四个点，此时u=1

	//3.定义好M矩阵，这个是固定的
	Mat M = (Mat_ <double>(4, 4) <<
		-1, 3, -3, 1,
		3, -6, 3, 0,
		-3, 3, 0, 0,
		1, 0, 0, 0);
	//4.求U*M的逆
	Mat UM = U * M;
	//cout << UM.size() << endl;
	//cout << UM << endl;
	Mat UM_inv = UM.inv();

	//5.控制点,因为P=U*M*C,所以控制点C=UM的逆*P
	Mat C;
	C = UM_inv * P;
	cout << endl << "求得的控制点为：\n" << C << endl;
}

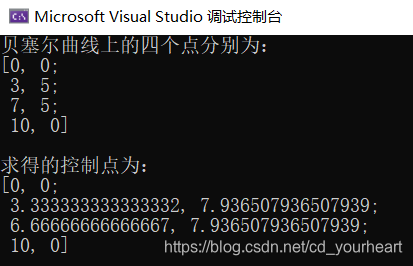

结果验证，首尾两点坐标一定相同
