外部中断--独立按键控制流水灯（嵌套的使用）（中断优先级）

原创已于 2024-11-14 20:20:47 修改 · 436 阅读

1 ·

CC 4.0 BY-SA版权

文章标签：

#单片机 #嵌入式硬件 #c语言

于 2024-11-03 14:06:59 首次发布

LED工程专栏收录该内容

3 篇文章

订阅专栏


#include <REGX51.H>
#define LED_PORT P1



void Delay(unsigned char xms)
{
	unsigned char i,j;
	while(xms--)
	{
		i=2;
		j=199;
		do
		{
			while(--j);
		}while(--i);
	}
}



void main()
{
	IT0=0;
	EX0=1;
	EA=1;
	EX1=1;
	IT1=1;
	IP=0x04;
	LED_PORT=0xff;
	EX0=0;
	Delay(20);
	EX0=1;


	while(1)
	{
		unsigned char i,temp;
		temp = 0x01;
        for(i = 0;i < 5;i++)
		{

			LED_PORT = ~temp;
			Delay(500);
			temp = temp<<1;
	  }
  }
}


void int1() interrupt 1
{
	unsigned char i,tamp;
		if(P3^2==0)
			{
      for(i=0;i<10;i++){
			LED_PORT = tamp;
			Delay(500);
			tamp = tamp>>1;
		}
	}
}

void int2() interrupt 2
{
	int g;
	if(P3^3==0)
	{
		for(g=0;g<5;g++)
		{
	Delay(400);
	P1_0=0;P1_1=0;P1_2=0;P1_3=0;P1_4=0;
	Delay(50);
	P1_0=1;P1_1=1;P1_2=1;P1_3=1;P1_4=1;
	Delay(50);
		}
	}
}

博主用的是51单片机ST89C51系列，流水灯代码为外部中断（P3^2）和（P3^3）两个按键；

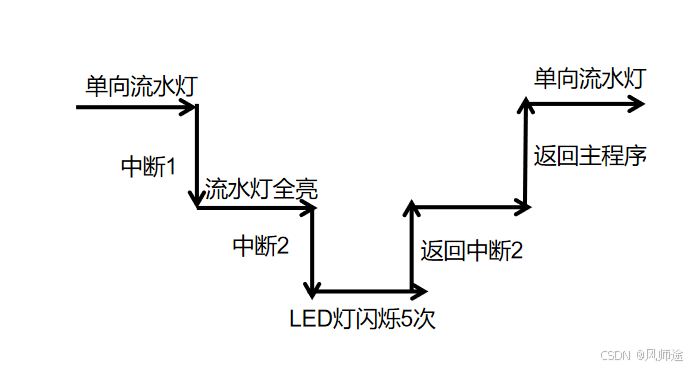

程序逻辑如下：

高优先级中断2打断低优先级中断1，即程序从单向流水灯开始，当按键1（P3^2）按下时进入中断1，流水灯全量；紧接着按下中断按键2（P3^3），打断中断1的程序进入中断2，LED灯闪烁5次；当中断2程序执行完成后返回到中断1，执行中断1未完成（被中断2打断后剩余）的程序，最后返回main主函数。返回主函数后如果没有再次按下任何按键，程序会反复执行单向流水灯的程序。
