vivado HW_SIO_RX

HW_SIO_RX
描述
在硬件设备上，每个GT包括一个独立的接收器hw_sio_rx
由一个PCS和一个PMA组成。高速串行数据从板上的迹线流入
GTX/GTH收发器RX的PMA，进入PCS，最后进入FPGA逻辑。
相关对象

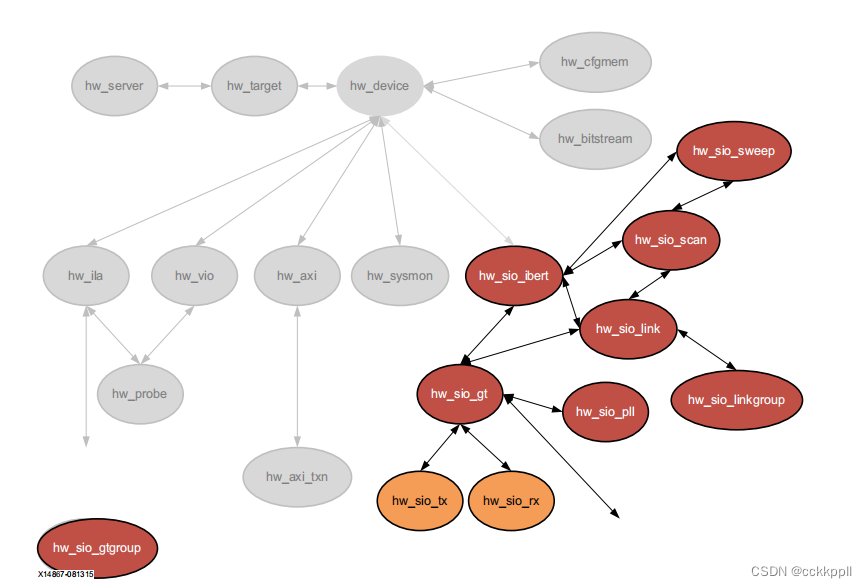

HW_SIO_RX对象与HW_server、HW_target、HW_device、HW_SIO_ibert、，
或hw_sio_link对象。
您可以查询关联对象的HW_SIO_RX对象：
get_hw_sio_rxs-of[get_hw_sio_gts]
您可以查询与特定HW_SIO_RX相关联的对象：
get_hw_sio_links-属于[get_hw_sio_rxs]
属性
可以使用report_property命令报告指定给的特性
特定HW_SIO_RX对象。请参阅Vivado Design Suite Tcl命令参考指南
（UG835）[参考文献13]了解更多信息。分配给hw_sio_rx对象的属性包括
以下，带有示例值：

Property Type Read-only Visible Value

CLASS string true true hw_sio_rx

DISPLAY_NAME string true true MGT_X0Y8/RX

DRP.ES_CONTROL string false true 00

DRP.ES_CONTROL_STATUS string false true 0

DRP.ES_ERRDET_EN string false true 0

DRP.ES_ERROR_COUNT string false true 0000

DRP.ES_EYE_SCAN_EN string false true 1

DRP.ES_HORZ_OFFSET string false true 000

DRP.ES_PMA_CFG string false true 000

DRP.ES_PRESCALE string false true 00

DRP.ES_QUALIFIER string false true 00000000000000000000

DRP.ES_QUAL_MASK string false true 00000000000000000000

DRP.ES_RDATA string false true 00000000000000000000

DRP.ES_SAMPLE_COUNT string false true 0000

DRP.ES_SDATA string false true 00000000000000000000

DRP.ES_SDATA_MASK string false true 00000000000000000000

DRP.ES_UT_SIGN string false true 0

DRP.ES_VERT_OFFSET string false true 000

DRP.FTS_DESKEW_SEQ_ENABLE string false true F

DRP.FTS_LANE_DESKEW_CFG string false true F

DRP.FTS_LANE_DESKEW_EN string false true 0

DRP.RXBUFRESET_TIME string false true 01

DRP.RXBUF_ADDR_MODE string false true 1

DRP.RXBUF_EIDLE_HI_CNT string false true 8

DRP.RXBUF_EIDLE_LO_CNT string false true 0

DRP.RXBUF_EN string false true 1

DRP.RXBUF_RESET_ON_CB_CHANGE string false true 1

DRP.RXBUF_RESET_ON_COMMAALIGN string false true 0

DRP.RXBUF_RESET_ON_EIDLE string false true 0

DRP.RXBUF_RESET_ON_RATE_CHANGE string false true 1

DRP.RXBUF_THRESH_OVFLW string false true 3D

DRP.RXBUF_THRESH_OVRD string false true 0

DRP.RXBUF_THRESH_UNDFLW string false true 04

DRP.RXCDRFREQRESET_TIME string false true 01

DRP.RXCDRPHRESET_TIME string false true 01

DRP.RXCDR_CFG string false true 0B800023FF10200020

DRP.RXCDR_FR_RESET_ON_EIDLE string false true 0

DRP.RXCDR_HOLD_DURING_EIDLE string false true 0

DRP.RXCDR_LOCK_CFG string false true 15

DRP.RXCDR_PH_RESET_ON_EIDLE string false true 0

DRP.RXDFELPMRESET_TIME string false true 0F

DRP.RXDLY_CFG string false true 001F

DRP.RXDLY_LCFG string false true 030

DRP.RXDLY_TAP_CFG string false true 0000

DRP.RXGEARBOX_EN string false true 0

DRP.RXISCANRESET_TIME string false true 01

DRP.RXLPM_HF_CFG string false true 00F0

DRP.RXLPM_LF_CFG string false true 00F0
