使用PlantUml绘制逻辑时序图/波形图

AgileWave已支持PlantUml在线画图,Git源码参见:

https://github.com/cc-hook/agileWave

AgileWave介绍:

1. AgileWave!一款时序图绘制神器

2. 好消息 | 源码和验证工具已开源至Github,欢迎围观


使用PlantUml绘制时序图,波形图的简单说明如下。

时钟

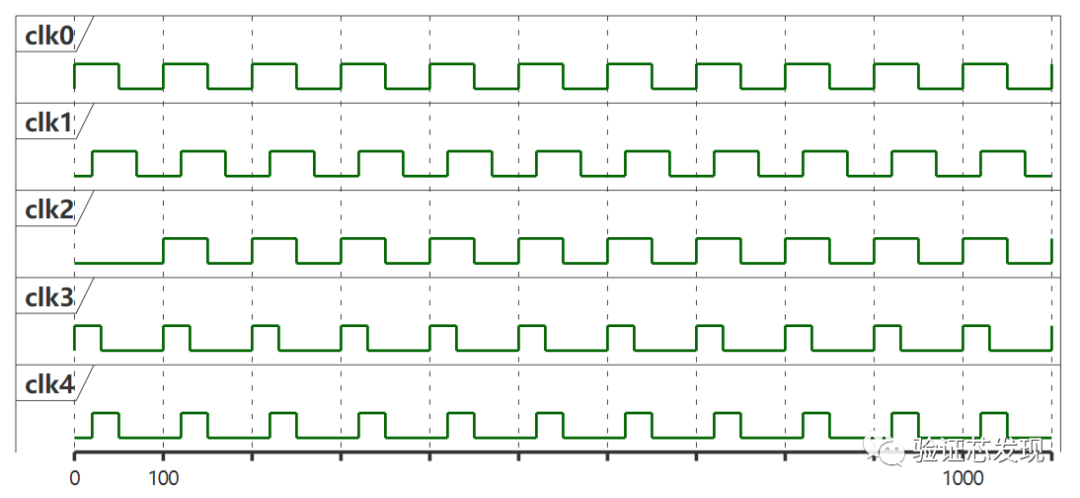

时钟信号使用clock关键词声明,使用offset设置相位,使用pulse设置脉宽。默认相位为0,占空比为50%。

@startuml x
clock "clk0" as clk0  with period 100
clock "clk1" as clk1  with period 100 offset 20
clock "clk2" as clk2  with period 100 offset 100
clock "clk3"
