STM32H743+FTFLCD（MCU）驱动配置

配置参考优快云上一篇文章：STM32CubeMX配置FSMC之TFTLCD驱动，并移植STemWin_Ningjianwen的博客-优快云博客

前言：

         基于正点原子阿波罗H743开发板，驱动一个兼容正点原子2.8寸TFTLCD显示屏（硬件家园2.8寸-ILI9341），使用的软件工具是ST官方工具STM32CubeMX+keil。

关键寄存器：

#define LCD_CMD_LCDID                  0xD3    // LCD ID读取地寄存器
#define LCD_CMD_LCDScanMode    0x36    // LCD扫描方向寄存器（GRAM自增方向）
#define LCD_CMD_SETxOrgin           0x2A    // LCD横坐标设置寄存器
#define LCD_CMD_SETyOrgin           0x2B    // LCD纵坐标设置寄存器
#define LCD_CMD_WRgram              0x2C    // 写GRAM指令寄存器
#define LCD_CMD_RDgram               0x2E    // 读GRAM指令寄存器

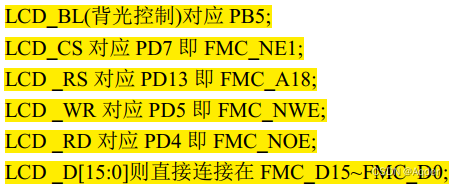

硬件接口：

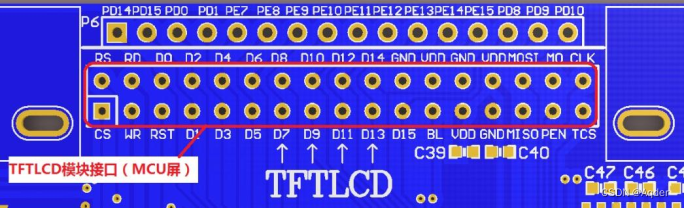

开发板接口

单片机引脚连接

STM32CubeMX配置：

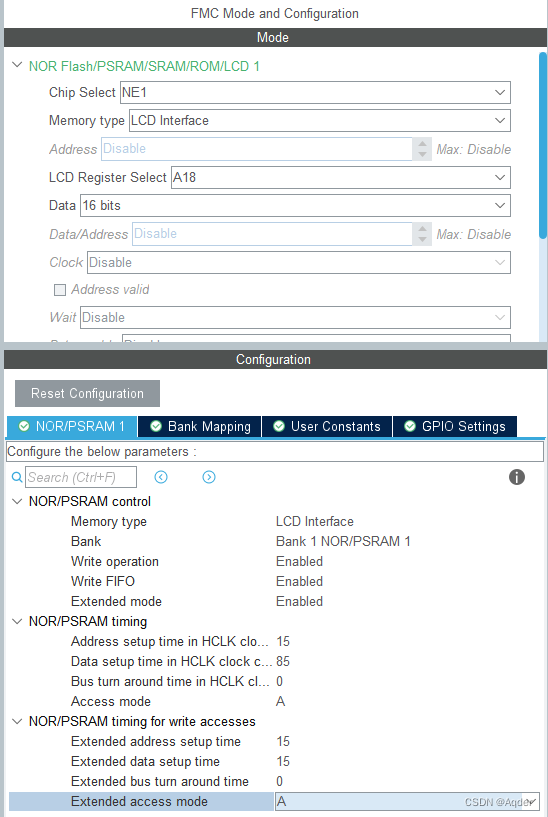

FMC配置



STM32CubeMX  FMC配置

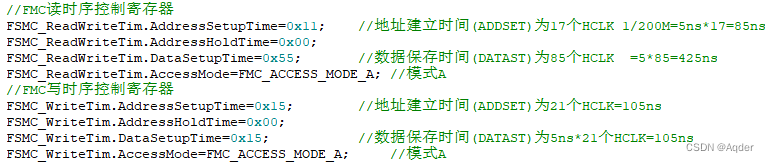

读写时序时间设置直接参考了正点原子带的源码设置，如下图：

 此处地址建立时间正点原子设置的17，STM32CubeMX时间操作最大只能设置15，所以此处设置了15。正点原子做了屏幕兼容，此处的时间设置并非最佳，最佳设置参考ILI9341数据手册。

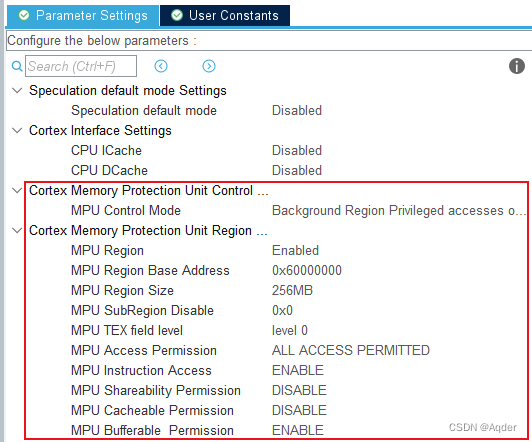

MPU设置

前期在做屏幕驱动时，未设置MPU内存保护，各种仿真调试，基本的ID读取也不正确。后来参考了别人的文章，当使用FMC访问外部地址时，还必须配置MPU(内存保护单元)，参考文章在篇首位置。

MPU配置

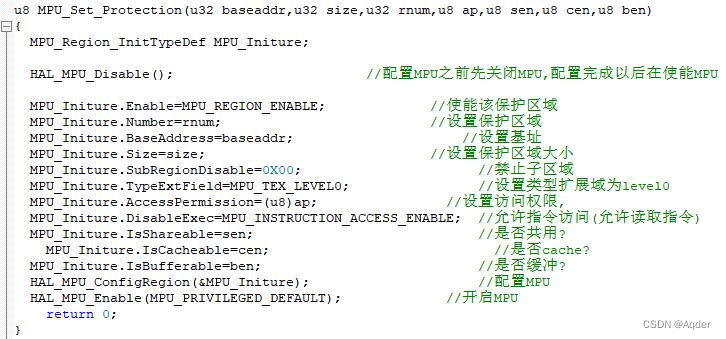

 正点原子源码MPU配置内容如下：

 剩下的就是添加驱动代码，此处不做描述，我是参考的硬件家园TFTLCD屏幕驱动。之前一直调试不通，就是没有添加MPU内存保护，因为硬件家园是用的103，没有MPU保护这块内容。谨记，MFC访问外部地址需开MPU内存保护。
