Quartus两种方法仿真全加器

原创 已于 2023-12-22 12:52:09 修改 · 4.5k 阅读 · 52 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#fpga

于 2023-12-19 21:48:08 首次发布

一、原理图设计全加器

1.1 半加器设计

说明：1 位全加器可以用两个半加器及一个或门连接而成， 因此需要先完成半加器的设计。

①新建工程

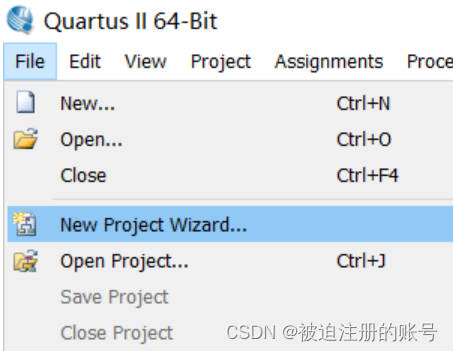

  • 【File】→【New Project Wizard…】

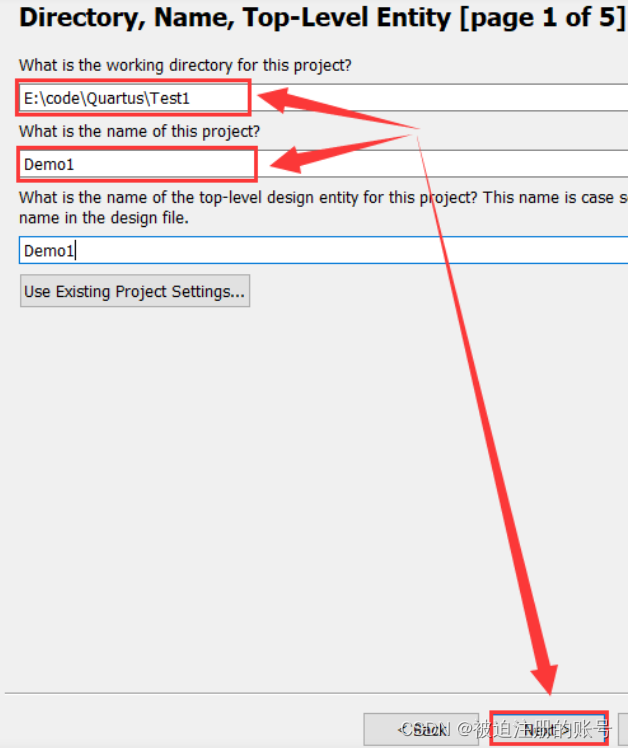

 点击【Next】后进入如下界面：选择保存路径及工程名，然后点击【Next】

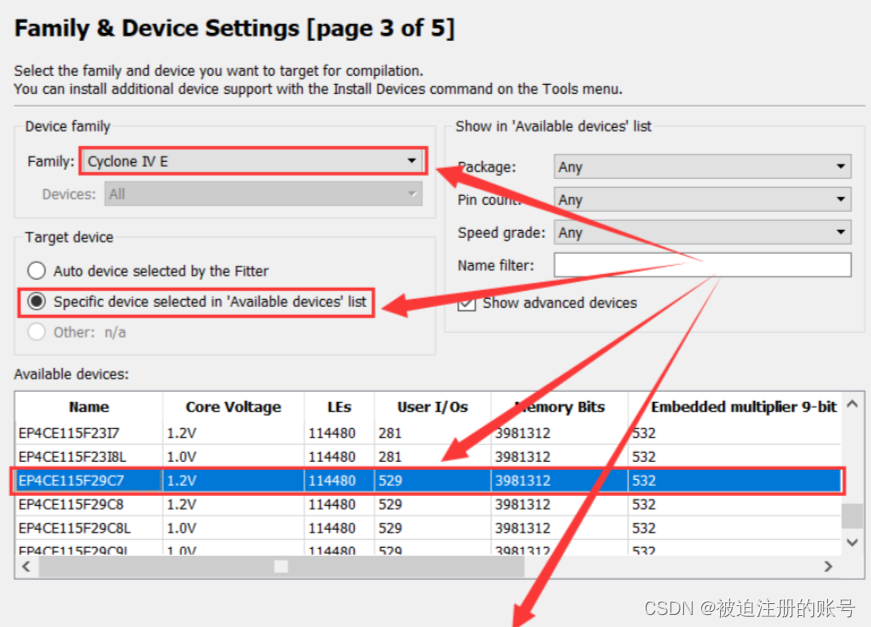

 点击【Next】后进入如下界面：选择【Cyclone IV E】，勾选第二个，选择【EP4CE115F29C7】系列，然后点击【Next】。

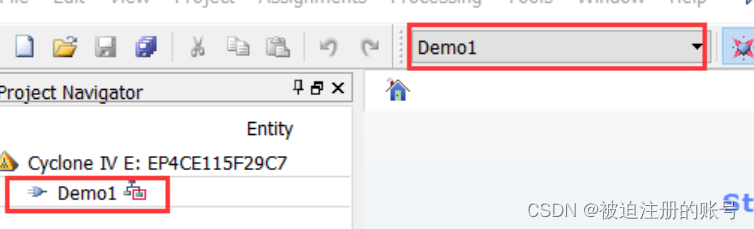

 点击【Next】【Finish】后即可完成创建。



②新建原理图文件

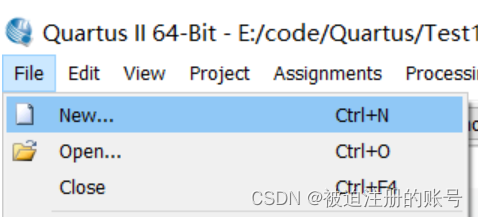

【File】→【New…】。

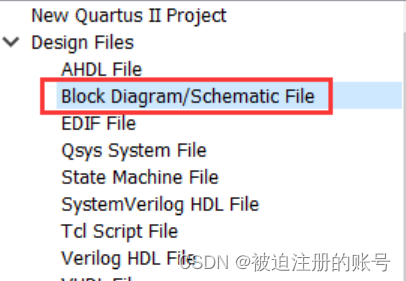

选择【Block Diagram/Schematic File】后点击【OK】



 摆放元件：点击插头图样或者双击原理图空白处，调出新窗口

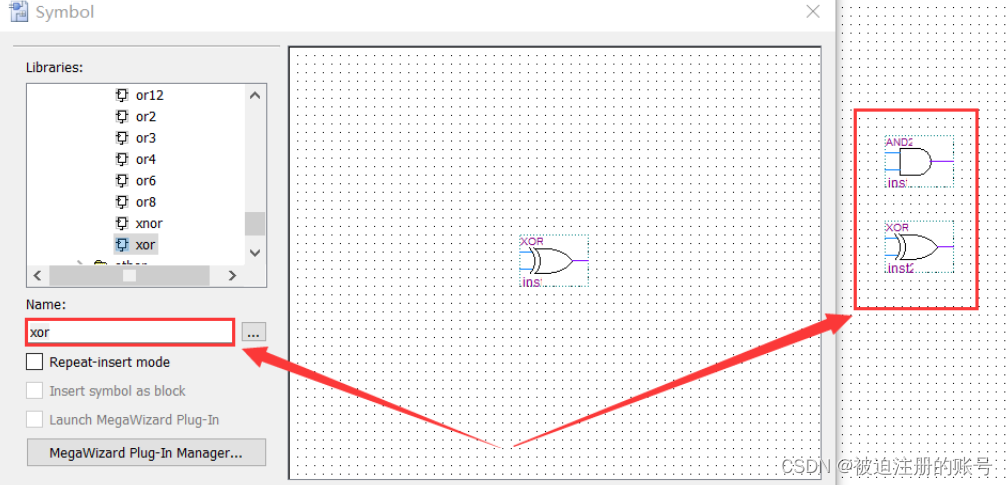

 在元件搜索框内输入 and2 和 xor 并摆放到图上

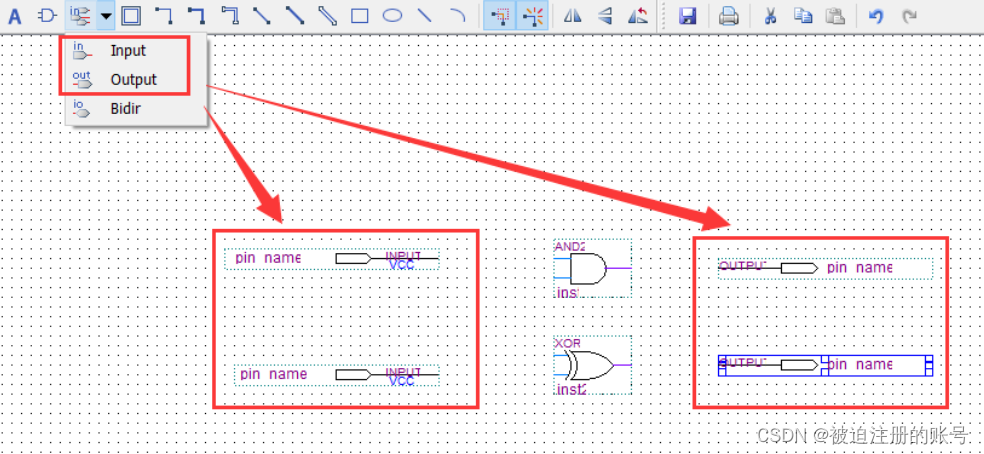

 分别摆放两个输入和输出

 双击【pin name】修改管脚名，然后用鼠标连接管脚
