51单片机实验8：led点阵（1）：点亮一个点

背着代码的蜗牛

于 2019-01-23 12:03:22 发布

阅读量6.5k

点赞数 2

CC 4.0 BY-SA版权

分类专栏： 51单片机进阶之路——单片机的学习

本文链接：https://blog.youkuaiyun.com/cax1165/article/details/86607762

51单片机同时被 2 个专栏收录

34 篇文章

订阅专栏

进阶之路——单片机的学习

34 篇文章

订阅专栏

本文详细介绍了使用74HC595芯片驱动LED点阵模块的电路设计与编程实现。通过解释74HC595的工作原理，包括其串行输入并行输出特性，以及如何通过C语言编程控制LED显示，提供了完整的开发板LED点阵模块电路图和代码示例。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

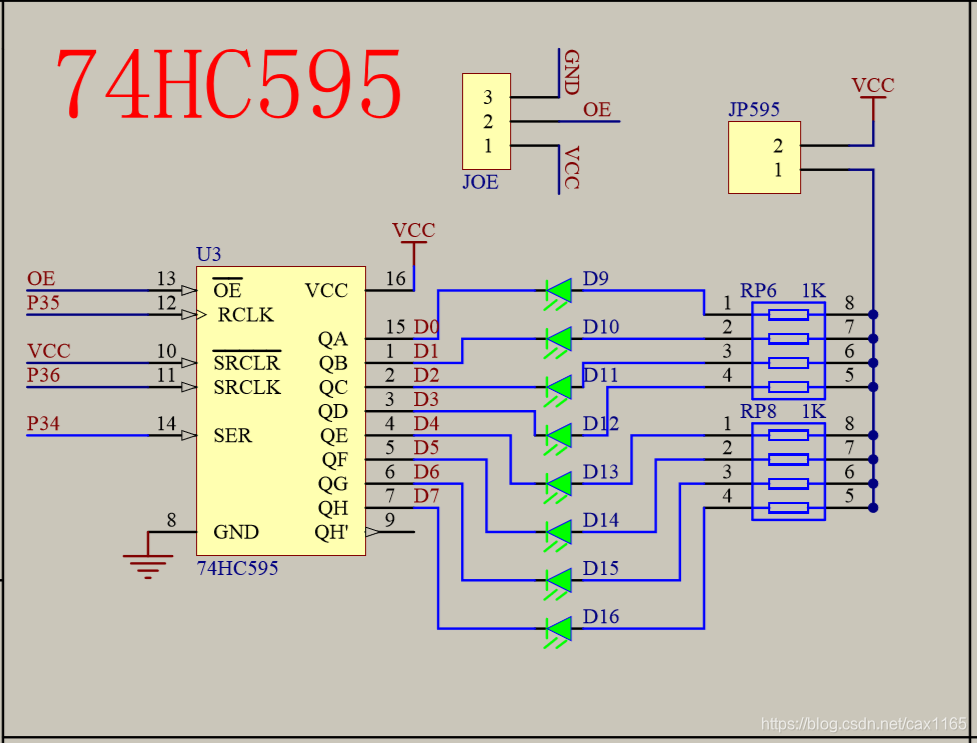

开发板led点阵模块电路图如下：

74HC595：74HC595是一个8位串行输入、并行输出的位移缓存器。芯片第11角为数据输入时钟线，上升沿有效。芯片第12脚为输出存储器锁存时钟线，上升沿有效。芯片第13脚为输出有效（低电平）。芯片第14脚为串行数据输入。

为表示出输入74HC595的8位二进制数，开发板加入了led模块（图一中绿色所示）。若要使led发光，则需将JP595接vcc。

OE为输出有效控制端，低电平有效，所以务必将JOE短接片短接到GND端。

_nop_();函数为延时一个机器周期，所对应头文件为intrins.h

#include<reg52.h>
#include<intrins.h>
#define uc unsigned char
sbit srclk=P3^6;
sbit rclk=P3^5;
sbit ser=P3^4;
void c74hc595(uc dat)
{
	uc i;
    srclk=rclk=0;
	for(i=1;i<=8;i++)
	{
		ser=dat>>7;
		dat<<=1;
		srclk=1;
		_nop_();
		srclk=0;
	}
	rclk=1;
	_nop_();
	rclk=0;
}
void main()
{
	c74hc595(0x80);
	P0=0x7f;
	while(1);
}
