什么是EC(Embedded Controller)

EC是指Embedded Controller。主要应用于移动计算机系统和嵌入式计算机系统中，为此类计算机提供系统管理功能。EC的主要功能是控制计算机主板上电时序、管理电池充电和放电，提供键盘矩阵接口、智能风扇接口、串口、GPIO、PS/2等常规IO功能，EC通常还有SPI接口，可以连接Flash ROM（主板BIOS）及其它SPI设备。在没有SIO（Super I/O）芯片的情况下，EC可以被定义成SIO。

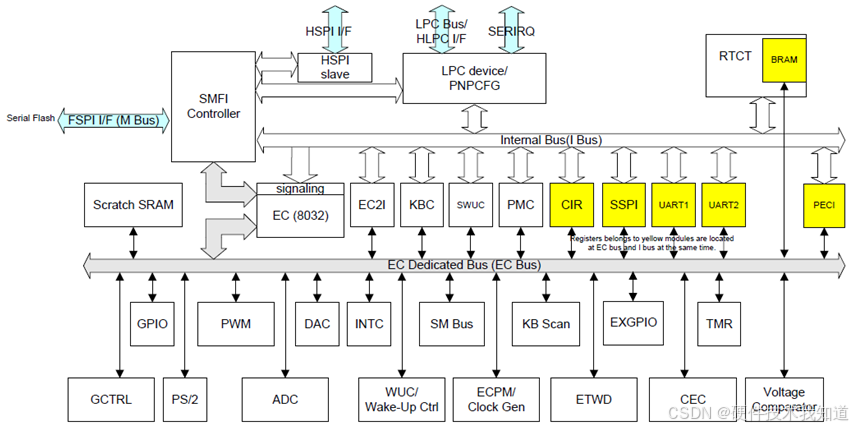

下面是某EC芯片的内部功能框图。

该芯片主要分为以下三大部分：
主机域。包含：LPC、PNPCFG、RTCT逻辑设备，以及SMFI/SWUC/KBC/PMC逻辑设备的主机部分，EC2I的主机部分。
EC域。包含：EC8032、INTC、WUC KB扫描、GPIO、ECPM、SMB、PS/2、DAC、ADC、PWM、ETWD、EC2I、GCTRL、BRAM、EGPC、DBGR、CEC、SMFI/SWUC/KBC/PMC 的EC部分和EC2I的EC部分。
双映射模块。包含：CIR、BRAM、SSPI、PECI、UART1和UART2等。
技术细节请参阅相关文献或芯片Datasheet

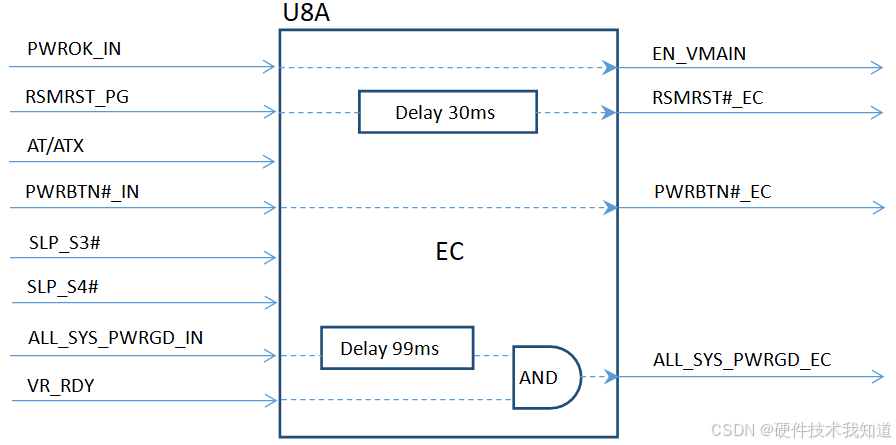

下面是某主板的部分时序控制示意图。

从上图可以看出，EC的好处是可以根据当前设计方案，适当调整关键信号的生效时间，让各组电路全部准备就绪后才开机。避免部分功能识不到或识别错误。特别是在工业应用领域，有许多老旧的功能设备速度太慢，利用EC延长计算机上电到开机的时间，给这些功能设备留出足够的等待时间，可以确保这些功能设备有足够的时间进行必要的初始化，确保该设备运转正常。
更多信息请参阅相关文献。如果了解更多拿来就能用得上的最新计算机硬件技术，请参阅《工业计算机硬件技术支持手册》（注：同样适用于普通计算机）。
