当DSP在执行FFT算法时，由于数据量大导致内部RAM不足。通过外扩SRAM解决此问题，具体步骤包括修改CMD文件，创建新的段并分配内存。在CMD文件中解除注释外扩到ZONE7的语句，并在主函数中调整数组分配。成功外扩后，FFT采样点数从256提升到2048。尝试将函数移植到Zone7失败，可能因函数调用产生的数据仍占用RAML4内存。

AI助手已提取文章相关产品：

问题描述：DSP在物理上将程序空间和数据空间整合成4M*16位的空间，但是在其上实现FFT算法时，运算数据量太大，内部RAM不够，这时需要通过外扩SRAM的方法来实现。

注意：在nonBIOS情况下，CMD文件不外乎就三个：28335_RAM_lnk.cmd(用于仿真调试) 、 DSP2833x_Headers_nonBIOS.cmd 、 F28335.cmd（用于flash烧写）。仿真调试时只用前两个，用于flash烧写时只用后两个，且不管在何种方式下28335_RAM_lnk.cmd和F28335.cmd不能同时用，也不能代替用。

通常我们添加的时28335_RAM_lnk.cmd和DSP28335x_headers_nonBIOS.cmd这2个CMD文件。

红字部分不太懂：程序烧进FLASH后，程序在FLASH中的运行速度由FLASH的读取速度决定。如果没有FLASH的加速技术，一般需要设置等待时间（XBANK.bit.BCYC?）。要想使程序高速运行，一般要至少外扩一个SRAM来高速运行DSP算法

以下是外扩SRAM的具体过程（测试过）：

ps: 未外扩前FFT的采样点数N为256，外扩后FFT的采样点数N可以为2048。

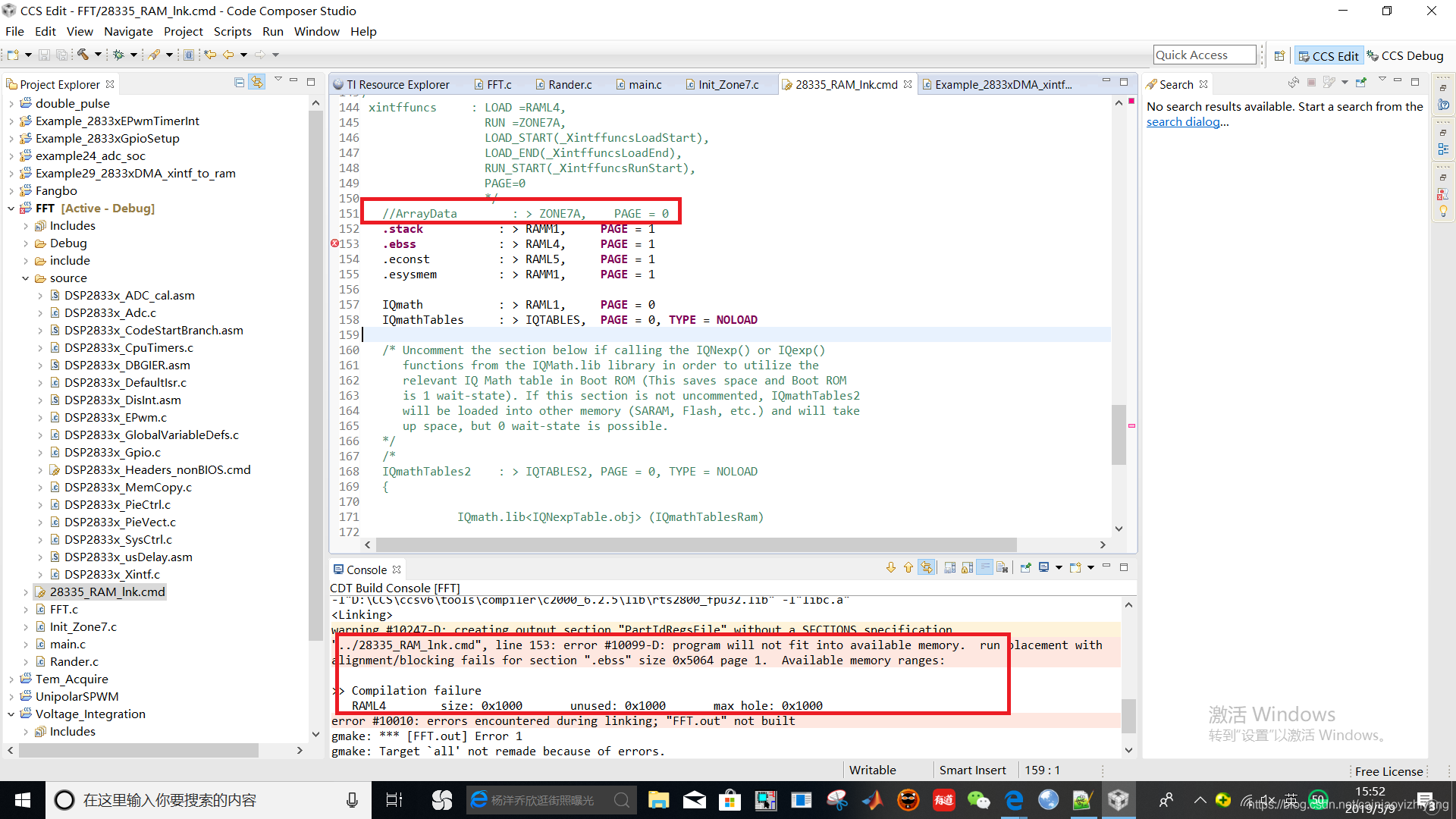

一开始我在CMD文件中将外扩到ZONE7的语句注释掉，debug报错： error #10099-D: program will not fit into available memory. run placement with alignment/blocking fails for section ".ebss" size 0x5064 page 1. Available memory ranges:，即RAML4中的内存不够。

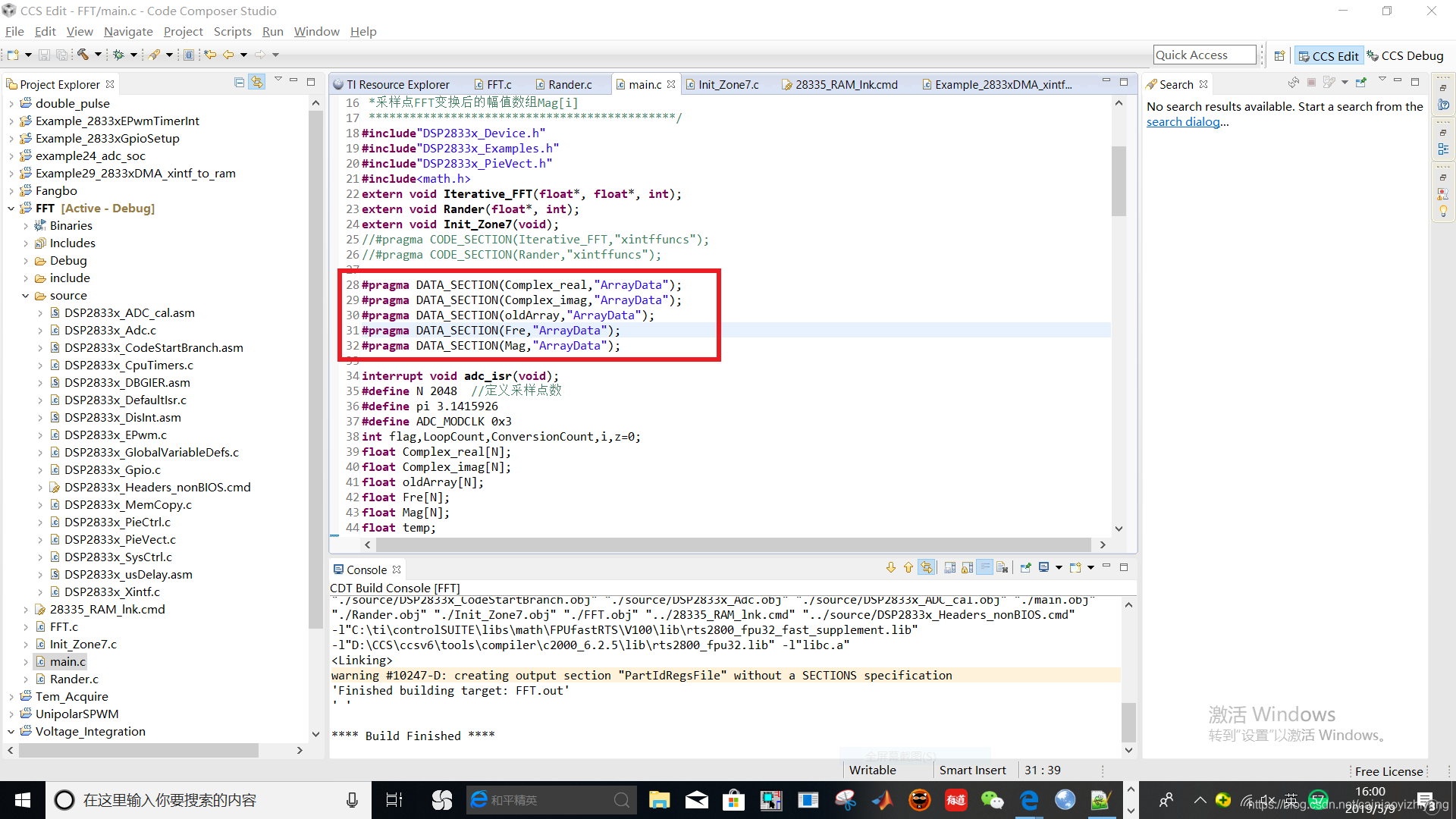

然后去掉注释，并且在main文件中添加下图红框中的语句，将内存较大的数组编译到CMD中定义的段中，debug后程序不报错，只有一个warning，此时的数据点数N=2048。

后记：上面写的有点简单，其实一开始我尝试将倒位序函数Rander（）和蝶形运算函数Iterative_FFT（）移植到Zone7,即进行代码移植而非数据移植，但是尝试结果失败，仍然报错RAML4中的内存不够，我想了半天考虑可能是虽然两个函数移植到Zone7中了，但是main中调用两个函数产生的数据内存开销仍然由RAML4提供，所以仍然报错，有大佬了解吗？

附上进行程序移植的代码：

在CMD文件的SECTION中首先创建一个段：

xintffuncs  :   LOAD RAML4,

                RUN  ZONE7A,

                LOAD_START(_XintffuncsLoadStart),

                LOAD_END(_XintffuncsLoadEnd),

                RUN_START(_XinffuncsRunStart),

                PAGE = 0

2.在main文件里声明：

#pragam CODE_SECTION(Rander,"xintffuncs");

#pragma CODE_SECTION(Iterative,"xintffuncs");

参考操作：https://blog.youkuaiyun.com/cuiweitju/article/details/38141385?utm_source=blogxgwz7
