数据结构10——二叉树链式结构的实现

前言

我们知道二叉树有两种存储表示方式：1.数组结构；2. 链式结构。
数组表示法用于完全二叉树的存储非常有效，但表示一般二叉树，特别是形态剧烈变化的，存储空间的利用不是很理想。使用链式结构表示，可以克服这些缺点。
这一节介绍二叉树链式结构的实现以及二叉树常见的一些基础问题。

前置声明：

这篇博客将二叉树的创建和销毁放在了二叉树的遍历后面，因为二叉树的创建需要使用到一些关于二叉树遍历的思想。
所以我们需要先学习二叉树的遍历，这里我们先手动创建一个简单的二叉树（该方法不是真正创建二叉树的方法，只是为了方便学习二叉树的遍历而快速简单地创建的一颗二叉树）

#include<stdio.h>
#include<stdlib.h>

typedef int BTDataType;
typedef struct BTNode {


	struct BTNode* _left;
	struct BTNode* _right;
	BTDataType _data;
}BTNode;

BTNode* BuyBTNode(BTDataType data)
{


	BTNode* newnode = (BTNode*)malloc(sizeof(BTNode));
	if (newnode == NULL)
	{


		printf("fail : malloc");
		exit(-1);
	}

	newnode->_left = NULL;
	newnode->_right = NULL;
	newnode->_data = data;

	return newnode;
}

BTNode* CreateBinTree()
{


	BTNode* node1 = BuyBTNode(1);
	BTNode* node2 = BuyBTNode(2);
	BTNode* node3 = BuyBTNode(3);
	BTNode* node4 = BuyBTNode(4);
	BTNode* node5 = BuyBTNode(5);
	BTNode* node6 = BuyBTNode(6);
	BTNode* node7 = BuyBTNode(7);

	node1->_left = node2;
	node1->_right = node3;
	node2->_left = node4;
	node2->_right = node5;
	node3->_left = node6;
	node3->_right = node7;

	return node1;
}

int main()
{


	BTNode * tree = CreateBinTree();
	return 0;
}

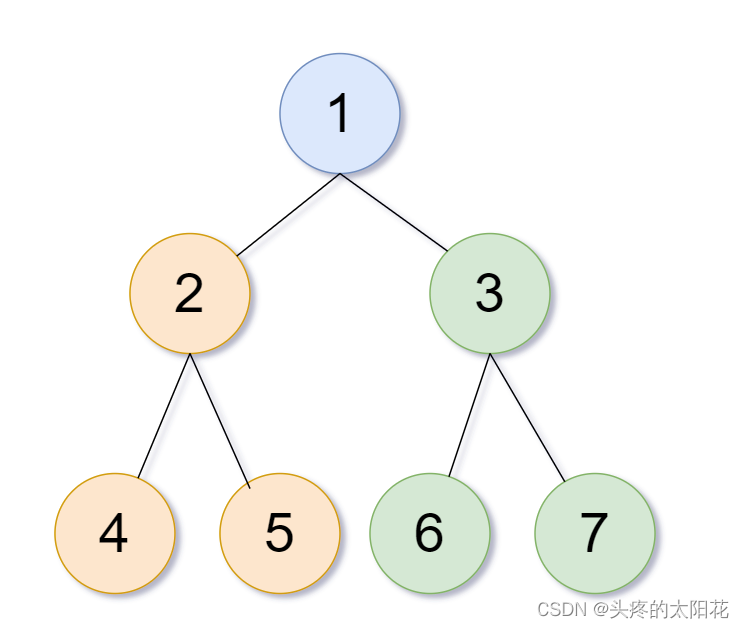

创建出来的结构是这样的：

二叉树的遍历

二叉树是最基本的树形结构，也是我们重点研究的对象，在二叉树中所有可用的操作中，遍历是最常用的操作，所谓二叉树的遍历，就是遵从某种次序，访问二叉树中的所有节点，使得每一个节点被访问一次，而且只访问一次。

学习遍历二叉树之前，我们需要知道树是一种递归结构，每一颗树都是由三部分组成：根、左子树、右子树。
左子树也是一棵树，同样也被分为了三部分：根、左子树、右子树…

遍历二叉树时中重要的就是递归思想：递归思想是将一个问题一直分解为子问题，直到分解为不可分割的子问题 ，就结束了。

二叉树有四种遍历结构：前序遍历、中序遍历、后序遍历、层序遍历。
前面三种遍历也被称为深度优先遍历，层序遍历也被称为广度优先遍历。

前序遍历

也叫做先根遍历。即一棵树的访问顺序是：根节点、左子树、右子树。

遍历规则是：先访问一棵树的根节点，然后访问到这棵树的左子树、如果该树的左子树已经遍历完全，那么接下来就遍历右子树。访问到空节点或者访问完右子树后才能返回。

我们利用前面实现好的这棵树来作为例子：

这是一颗完全二叉树，每一颗节点中存储的数据都是一个整形数据。

第一步，我们需要访问这棵树的根节点，即节点1（在演示过程的时候根节点都使用淡蓝色来注明）。

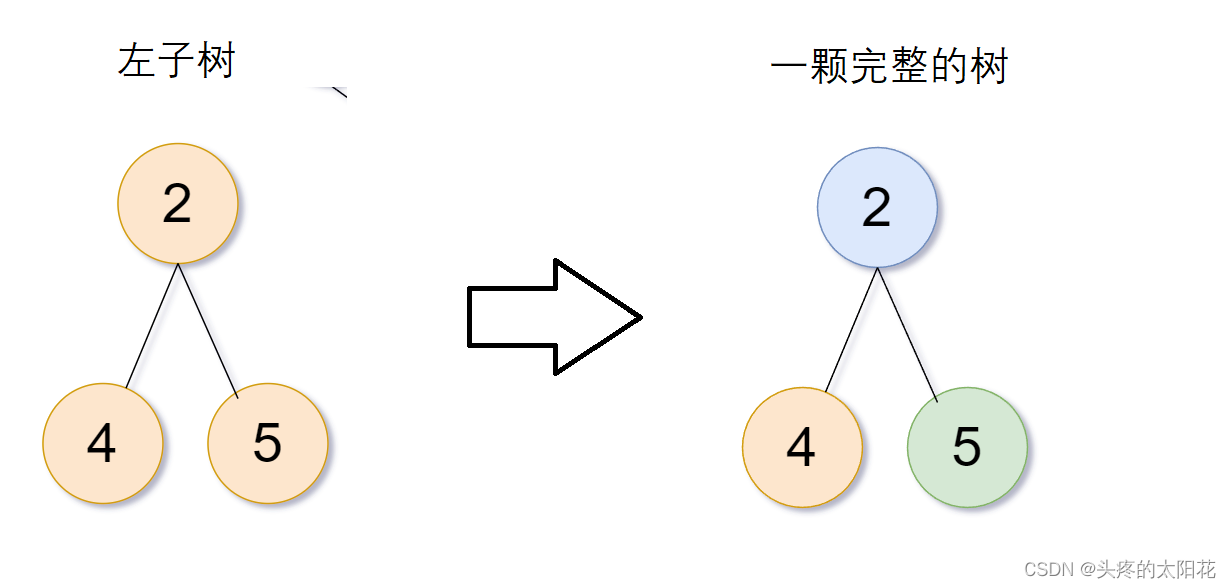

第二步：访问这棵树的左子树：在访问左子树的时候，我们需要先将整个左子树看作一颗完整的树，然后遍历完这棵树中所有数据。

同样，需要先访问这棵树的根节点：节点2，然后我们还需要去访问节点2的左子树：以节点4为根节点的树。

和每一个节点一样，节点4也有两个指针用来指向它的左右子树，但是因为这个节点是叶子节点，所以这两个指针都是空指针。

思考：我们知道节点4 和节点5 都是叶子节点，在先序遍历节点2为根节点的树的过程中：遍历的顺序是 2、4、5。但是程序是怎样判断出2的左子树已经遍历完全了呢？（换一种问法：遍历函数在什么情况下会返回呢？）
其实，遍历函数在两种情况下会返回：

1. 遍历的时候遇到了空指针。例如，当我们遍历节点4的左子树的时候，发现指向做指数的指针是空指针，表示该节点没有左子树，此时就需要返回。
2. 遍历完全的时候。当程序遍历完一棵树的左右子树的时候就需要返回。例如，程序遍历以节点2 为根节点的树的时候，如果左子树4 与右子树5 都已经遍历完全的时候，就需要返回上一级遍历。

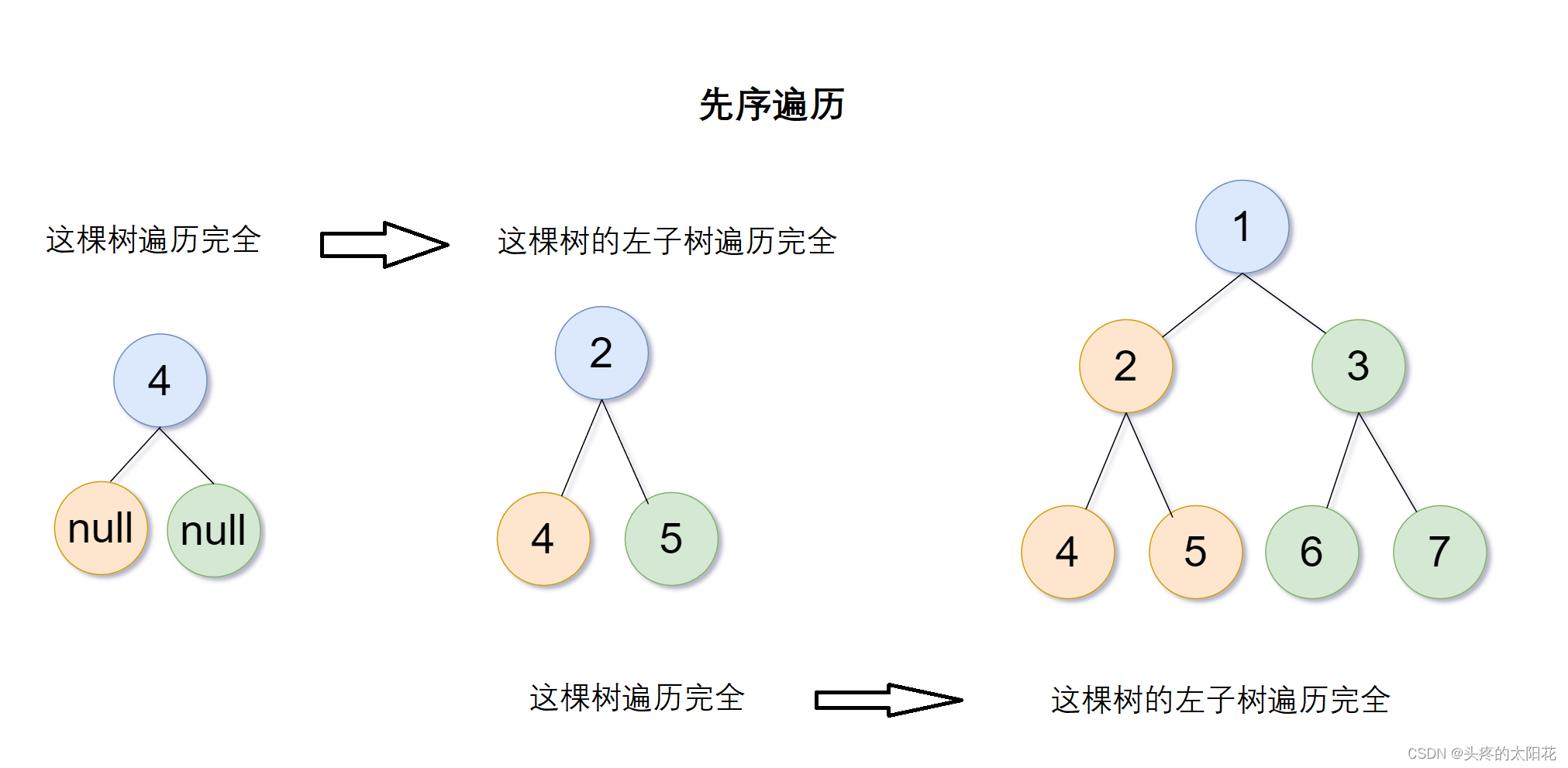

如图，节点4的左右指针为空指针，在遍历这一颗树的时候，首先访问了根节点：节点4，然后访问左子树：空指针。当出现空指针的时候，就说明节点4 已经没有左子树需要遍历。我们接下来需要遍历节点4 的右子树，指向右子树的指针也是空指针，所以节点4 也没有右子树需要遍历。这时，我们就可以返回上一层遍历了。

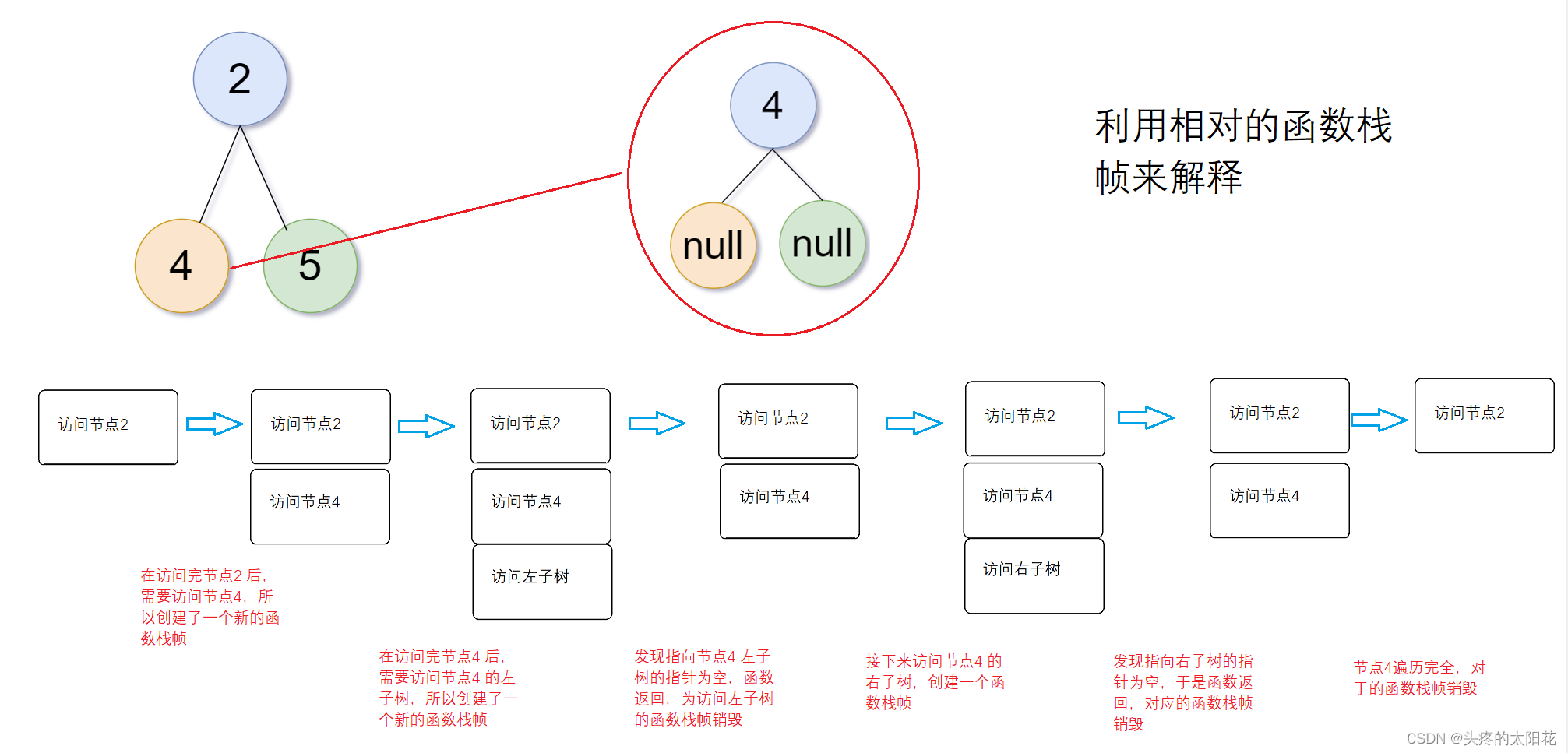

我们利用函数栈帧的知识来解释（每一次函数调用都会创建一个函数栈帧）：

这时就代表一节点4 为根节点的树已经遍历完全了。同时也代表了以节点2 为根节点的树的左子树遍历完全，接下来可以遍历该树的右子树：以节点5为根节点的树。

下面是前序遍历的代码实现：（为了可以更明确的看出整个过程，这段代码将遍历到的空指针也打印出来了）
这里我们采用打印的方法来遍历整棵树：

void PrevOrder(BTNode* root)
{


	if (root == NULL)
	{


		printf("NULL ");
		return;
	}
	printf("%d ", root->_data);		//先访问根节点
	PrevOrder(root->_left);			//再访问左子树
	PrevOrder(root->_right);		//再访问右子树
}

代码的逻辑：

dayin
打印（遍历）的结果：

可以利用这张图片去看到完整的遍历过程：（n表示空指针）

中序遍历

中序遍历和先序遍历的唯一区别就是访问顺序。中序遍历的访问顺序是：左子树、根、右子树。

访问每一棵树的时候都需要先遍历该树的左子树。左子树遍历完成后访问根节点，然后遍历这棵树的右子树。

void InvOrder(BTNode* root
