GStreamer生成管道图（Window）

最新推荐文章于 2025-06-17 04:38:25 发布
原创 最新推荐文章于 2025-06-17 04:38:25 发布 · 608 阅读 · 2 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#GStreamer #音视频

本文指导如何通过CMD命令行设置Gstreamer环境，使用gst-launch创建视频管道，并利用dot工具将dot文件转换为图片，适合对音视频处理和流媒体感兴趣的开发者。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

1、打开CMD命令行 （必须）
> set GST_DEBUG_DUMP_DOT_DIR=D:\work\audioVideoTestFile\testGraph

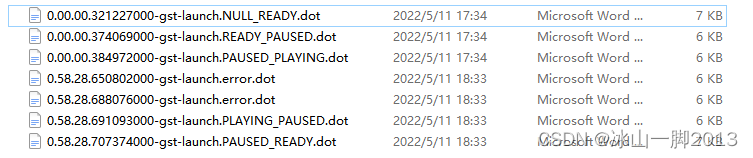

2、执行gst-launch-1.0创建pipeline加上-e参数
> gst-launch-1.0 videotestsrc ! autovideosink -e

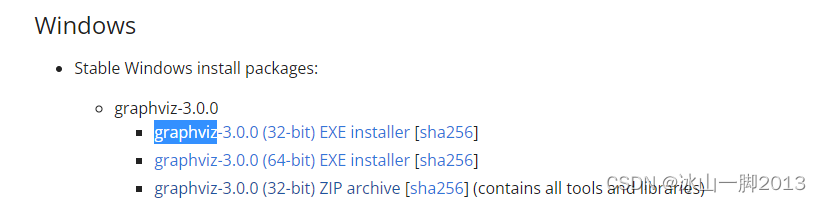

3、dot文件查看工具graphviz
下载地址：Download | Graphviz

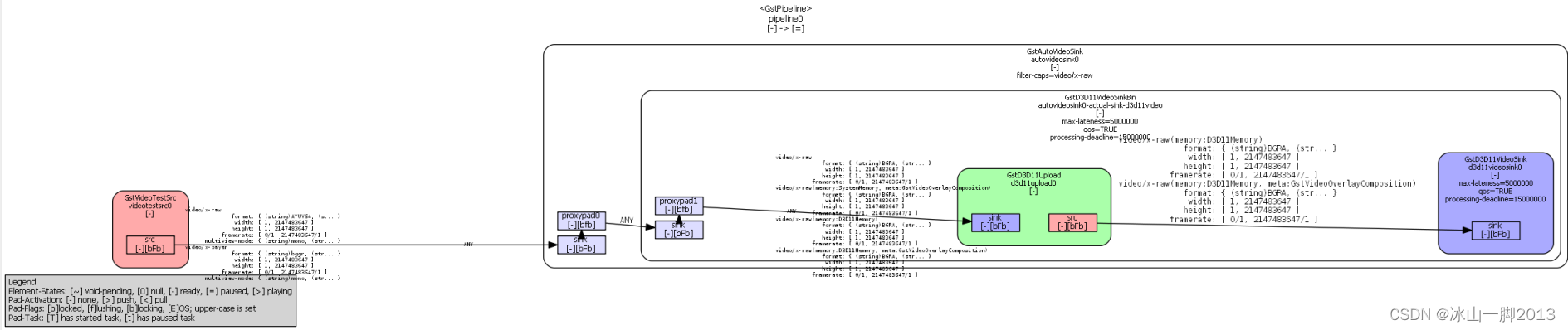

4、打开CMD转换成图片
> dot -Tpng 0.00.02.495195890-gst-launch.PAUSED_PLAYING.dot > gstreamer.png
