Probing the Difficulty Perception Mechanism of Large Language Models

在这里插入图片描述

该文章聚焦大语言模型(LLMs)的难度感知机制,通过线性探针和注意力头分析,证实LLMs能内隐编码数学问题难度,还定位了负责难度感知的特定注意力头,为自动难度标注提供了实践支持。

一、文章主要内容

  1. 研究背景:当前LLMs在复杂推理任务中应用广泛,但内部评估问题难度的能力尚不明确,而这对自适应推理和高效资源分配至关重要。现有外部评估方法(如依赖推理长度)易受误导,且缺乏可解释性;内部感知研究也未明确注意力头模式。
  2. 研究方法

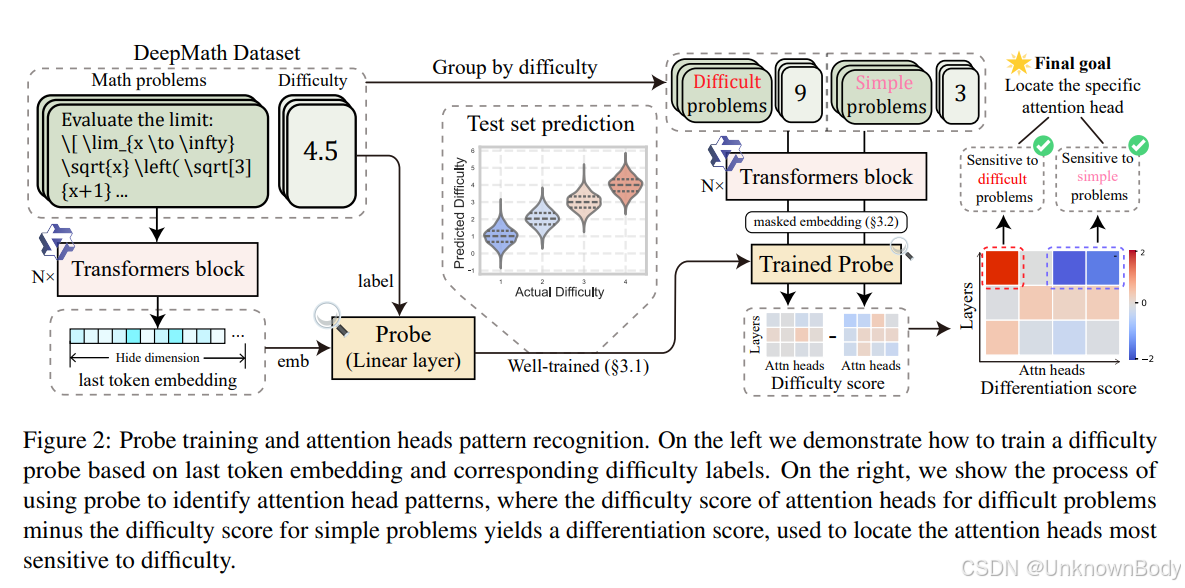

    • 高维线性探针:利用DeepMath数据集(含人工标注难度的数学题)训练线性回归探针,该探针通过LLMs最后一个token的嵌入向量预测问题难度,验证LLMs在高维空间中对难度的线性表征能力。
    • 注意力头模式识别:通过选择性注意力消融构建头级难度归因框架,计算不同难度样本下各注意力头的难度得分差异,定位对简单和困难问题敏感的特定注意力头。
    • 消融实验:对Qwen2.5-7B-Instruct模型中定位出的注意力头进行干预(增强或抑制),验证其对模型难度感知的影响,同时还进行了token级难度感知与熵的对比研究。
  3. 实验结果
<think>嗯,用户需要了解Chip Probing(CP)的技术原理和方法。用户可能来自半导体行业,需要了解晶圆测试的核心技术。用户引用的资料里提到CP是wafer level的测试,涉及基本器件参数如Vt、Rdson等,但需要更系统的解释。 用户上次的问题明确指向"技术原理"和"工具方法",说明需要深度技术细节。用户可能正在做芯片测试相关项目,或是学生研究半导体制造流程。从引用看,用户已经掌握基础概念,现在需要技术实现层面的知识。 考虑从四个维度构建回答:首先解释CP在半导体制造中的位置(前段工艺后、封装前),然后说明核心原理(通过探针接触pad进行电性测试)。关键技术部分重点讲探针卡和测试机,因为这是实现测试的物理基础。最后补充行业术语如Bin Code和CP Map,这些对实际工作很有用。 用户没有提具体芯片类型,所以准备用通用CMOS工艺举例。测试参数列举MOSFET的关键指标(Vt、BVdss等),因为引用资料里提到这些是CP的典型测试项。最后补充CP和FT的区别,因为行业新人常混淆这两个环节。 准备在最后提三个延伸问题:参数相关性分析(用户可能需优化测试项)、先进封装的影响(技术演进方向)、良率提升方法(实际生产痛点)。这样既解答当前问题,又预判了后续需求。</think>## Chip Probing (CP) 技术原理与工具方法详解 Chip Probing (CP),又称晶圆测试,是半导体制造中至关重要的前端测试环节,发生在晶圆切割和封装之前。其核心原理是通过物理探针接触芯片上的焊盘(Pad),对集成电路进行电性测试和功能验证。 ### 一、技术原理 1. **电性接触原理** 使用精密金属探针(通常为钨或铍铜合金)接触芯片的铝/铜焊盘,建立临时电连接通道。接触电阻需控制在毫欧级($R_c < 100\ m\Omega$)以保证测试精度[^1]。 2. **参数测试原理** 通过施加特定电压/电流,测量器件的响应特性: - **阈值电压**($V_t$):在固定漏电流(如$I_d = 1\mu A/\mu m$)时测量栅极电压 - **击穿电压**($BV_{dss}$):逐步增加$V_{ds}$直至发生雪崩击穿($I_d > 1mA$) - **导通电阻**($R_{ds(on)}$):在饱和区施加栅压$V_{gs}$,测量$V_{ds}/I_d$比值 3. **功能测试原理** 通过测试机(ATE)向芯片加载测试向量(Test Pattern),比对输出响应与预期值,验证逻辑功能: $$ \text{良品判定} = \begin{cases} 1 & \text{if } \text{Output} = \text{Expected} \\ 0 & \text{otherwise} \end{cases} $$ ### 二、核心工具与方法 1. **探针卡(Probe Card)** - 结构:多层PCB板集成数千根微弹簧探针 - 类型:垂直探针卡(VPC)、膜式探针卡(Membrane) - 精度:定位误差< ±1μm,针痕深度< 0.5μm 2. **自动测试设备(ATE)** ```mermaid graph LR A[测试机主机] --> B[参数测量单元PMU] A --> C[数字通道板] B --> D[施加DC电压/电流] C --> E[生成测试向量] D & E --> F[探针卡] F --> G[待测芯片] ``` 3. **晶圆级测试流程** 1. 晶圆装载到温控卡盘(-55℃至+150℃) 2. 光学对准系统定位焊盘(精度±0.5μm) 3. 探针卡下压接触(压力50-150gf/针) 4. 执行测试程序(典型耗时1-5秒/芯片) 5. 打点标记不良品(油墨或激光标记) 4. **关键测试参数** | 参数符号 | 物理意义 | 典型测试条件 | |---|---|--| | $V_t$ | 阈值电压 | $V_{ds}=0.1V$, $I_d=1\mu A$ | | $R_{ds(on)}$ | 导通电阻 | $V_{gs}=10V$, $I_d=1A$ | | $BV_{dss}$ | 源漏击穿电压 | $V_{gs}=0V$, $I_d=1mA$ | | $I_{gss}$ | 栅极漏电流 | $V_{gs}=±20V$ | ### 三、技术演进 - **多站点测试**:先进探针卡支持同测256芯片(提升吞吐量300%) - **射频测试**:集成GHz级探针(5G/毫米波芯片测试) - **微凸点技术**:用于3D IC的µBump测试(间距<40μm) > **重要概念**:CP与FT(Final Test)的区别在于,CP在晶圆阶段筛选裸片,可避免不良品进入昂贵封装流程,直接降低30%以上制造成本[^1]。而FT则在封装后进行最终特性测试。
