Hadoop_YARN资源管理系统源码解析

目录

一、YARN产生的背景(MRv1的局限性)

二、YARN源代码结构

三、YARN基本架构

四、YARN各模块详细分析

五、MRAppMaster-MapReduce On YARN实现

六、YarnChild-MR引擎启动入口

七、总结



一、YARN产生的背景(MRv1的局限性)

YARN 是在 MRv1 基础上演化而来的,它克服了 MRv1 中的各种局限性。在正式介绍 YARN 之前,我们先要了解 MRv1 的一些局限性,这可概括为以下几个方面:

扩展性差。在 MRv1 中,JobTracker 同时兼备了资源管理和作业控制两个功能,这成为系统的一个最大瓶颈,严重制约了Hadoop集群扩展性。

可靠性差。MRv1 采用了Master/Slave结构,其中,Master(JobTracker)存在单点故障问题,一旦它出现故障将导致整个集群不可用。

资源利用率低。MRv1 采用了基于槽位的资源分配模型,槽位是一种粗粒度的资源 划分单位,通常一个任务不会用完槽位对应的资源,且其他任务也无法使用这些空 闲资源。此外,Hadoop 将槽位分为 Map Slot 和 Reduce Slot 两种,且不允许它们之 间共享,常常会导致一种槽位资源紧张而另外一种闲置(比如一个作业刚刚提交时, 只会运行Map Task,此时Reduce Slot 会闲置)。

无法支持多种计算框架。随着互联网高速发展,MapReduce这种基于磁盘的离线计算框架已经不能满足应用要求,从而出现了一些新的计算框架,包括内存计算框架、 流式计算框架和迭代式计算框架等,而这些新的计算框架是无法运行在MRv1上的。

为了克服以上几个缺点,Apache开始尝试对Hadoop进行升级改造,进而诞生了更加先进的下一代MapReduce计算框架 MRv2。正是由于MRv2将资源管理功能抽象成了一个独立的通用系统YARN,直接导致下一代MapReduce的核心从单一的计算框架MapReduce转移为通用的资源管理系统YARN。为了进一步理解以YARN为核心的软件栈, 我们将之与以MapReduce为核心的软件栈进行对比,在以MapReduce为核心的软件栈中,资源管理系统 YARN 是可插拔替换的,比如选择 Mesos替换YARN,一旦MapReduce接口改变,所有的资源管理系统的实现均需要跟着改变 ;但以 YARN 为核心的 软件栈则不同,所有框架都需要实现 YARN 定义的对外接口以运行在YARN之上,这意味着Hadoop 2.0可以打造一个以YARN为核心的生态系统。



                图1 MRV1的基本架构                                                 图2 YARN作为通用资源管理系统的的基本架构

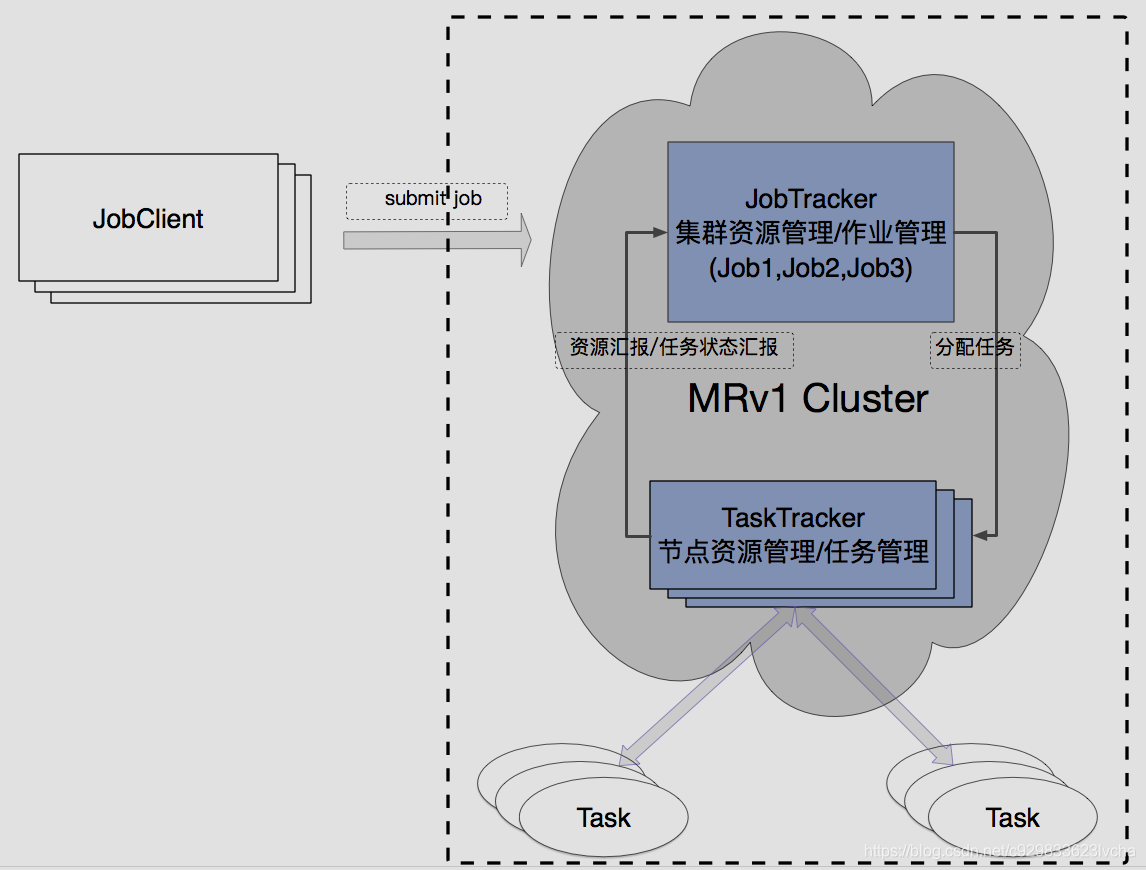

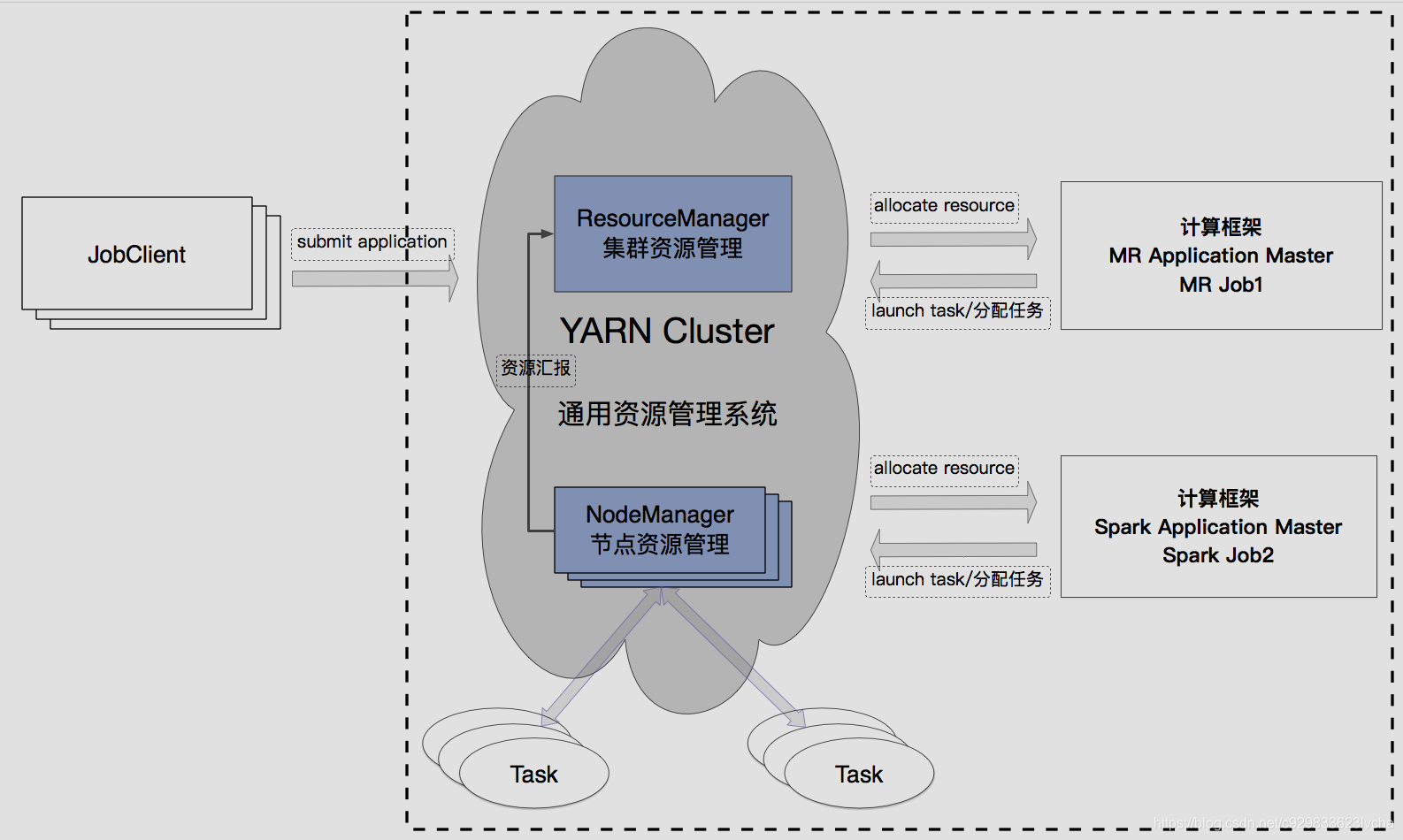

MRv1主要由两类服务组成,分别是 JobTracker 和TaskTracker。其中,JobTracker负责集群资源资源和作业管理,TaskTracker负责单个节点的资源管理和任务管理。MRv1将资源管理和作业管理两部分混杂在一 起,使得它在扩展性、容错性和多框架支持等方面存在明显缺陷。而 MRv2 则通过将资源管理和作业管理两部分剥离开,分别由YARN和ApplicationMaster负责,其中,YARN专管资源管理和调度,而ApplicationMaster则负责应用程序的生命周期。总结:MRv2将MRv1中JobTracker的集群资源管理功能抽出来变成YARN中的ResourceManager,将MRv1中的TaskTracker的节点资源管理抽出来变成YARN中的NodeManager,将MRv1中JobTracker的作业管理及TaskTracker的任务管理抽出来变成YARN中的ApplicationMaster,使得YARN在扩展性、容错性和多框架支持等方面相比MRv1都有明显的改进



二、YARN源代码结构

在 Hadoop 的JAR压缩包解压后的目录 hadoop-{VERSION} 中包含了 Hadoop 全部的 管理脚本和JAR包,下面简单对这些文件或目录进行介绍。

❑ bin:Hadoop 最基本的管理脚本和使用脚本所在目录,这些脚本是 sbin 目录下管理 脚本的基础实现,用户可以直接使用这些脚本管理和使用 Hadoop。

❑ etc:Hadoop 配置文件所在的目录,包括 core-site.xml、hdfs-site.xml、mapred-site. xml 等从 Hadoop 1.0 继承而来的配置文件和 yarn-site.xml 等 Hadoop 2.0 新增的配置 文件。

❑ include:对外提供的编程库头文件(具体动态库和静态库在 lib 目录中),这些头文 件均是用 C++ 定义的,通常用于 C++ 语言访问 HDFS 或者编写 MapReduce 程序。

❑ lib:该目录包含了 Hadoop 对外提供的编程动态库和静态库,与 include 目录中的头 文件结合使用。

❑ libexec:各个服务对应的 Shell 配置文件所在目录,可用于配置日志输出目录、启 动参数(比如 JVM 参数)等基本信息。

❑ sbin:Hadoop 管理脚本所在目录,主要包含 HDFS 和 YARN 中各类服务的启动/关闭脚本。

❑ share:Hadoop 各个模块编译后的 JAR 包所在目录。

在 Hadoop 源代码压缩包解压后的目录 hadoop-{VERSION}-src 中,可看到如图1

示的目录结构,其中,比较重要的目录有 :hadoop-common-project、hadoop-mapreduce- project、hadoop-hdfs-project 和 hadoop-yarn-project 等,下面分别介绍这几个目录的作用。

❑ hadoop-common-project:Hadoop 基础库所在目录,该目录中包含了其他所有模块可 能会用到的基础库,包括 RPC、Metrics、Counter 等。

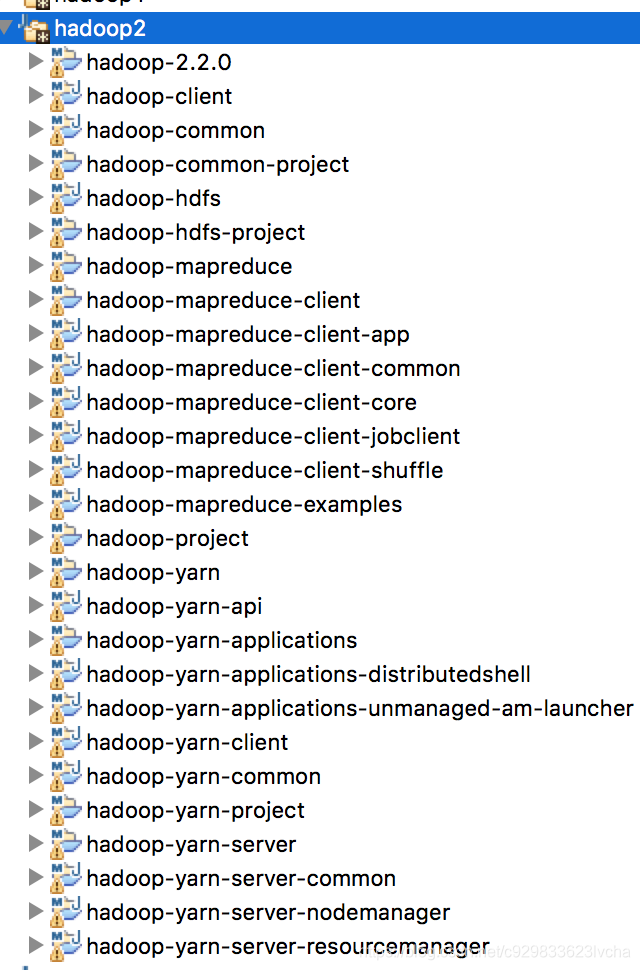

                                                                       图3 Hadoop源码目录结构

❑ hadoop-mapreduce-project :MapReduce 框架的实现,在 MRv1 中,MapReduce 由编程模 型(map/reduce)、调度系统(JobTracker 和 TaskTracker)和数据处理引擎(MapTask 和 ReduceTask)等模块组成,而此处的 MapReduce 则不同于 MRv1 中的实现,它的资 源调度功能由新增的 YARN 完成(编程模型和数据处理引擎不变),自身仅包含非 常简单的任务分配功能。

❑ hadoop-hdfs-project :Hadoop 分布式文件系统实现,不同于 Hadoop 1.0 中单 NameNode 实现,Hadoop 2.0 支持多 NameNode,同时解决了 NameNode 单点故障问题。

❑ hadoop-yarn-project :Hadoop 资源管理系统 YARN 实现。这是 Hadoop 2.0 新引入的 分支,该系统能够统一管理系统中的资源,并按照一定的策略分配给各个应用程序。

下面就对Hadoop YARN源代码组织结构进行介绍。

总体上看,Hadoop YARN 分为 5 部分 :API、Common、Applications、Client 和 Server, 它们的内容具体如下:

❑ YARN API(hadoop-yarn-api 目录):给出了 YARN 内部涉及的 4 个主要 RPC 协议的 Java 声明和 Protocol Buffers 定义,这 4 个 RPC 协议分别是 ApplicationClientProtocol、 ApplicationMasterProtocol、ContainerManagementProtocol 和 ResourceManagerAdministrationProtocol。

❑ YARN Common(hadoop-yarn-common 目录):该部分包含了 YARN 底层库实现, 包括事件库、服务库、状态机库、Web 界面库等。

❑ YARN Applications(hadoop-yarn-applications 目录):该部分包含了两个 Application 编程实例,分别是 distributedshell 和 Unmanaged AM。

❑ YARN Client(hadoop-yarn-client 目录):该部分封装了几个与 YARN RPC 协议交互 相关的库,方便用户开发应用程序。

❑ YARN Server(hadoop-yarn-server 目录):该部分给出了 YARN 的核心实现,包括ResourceManager、NodeManager、资源管理器等核心组件的实现。

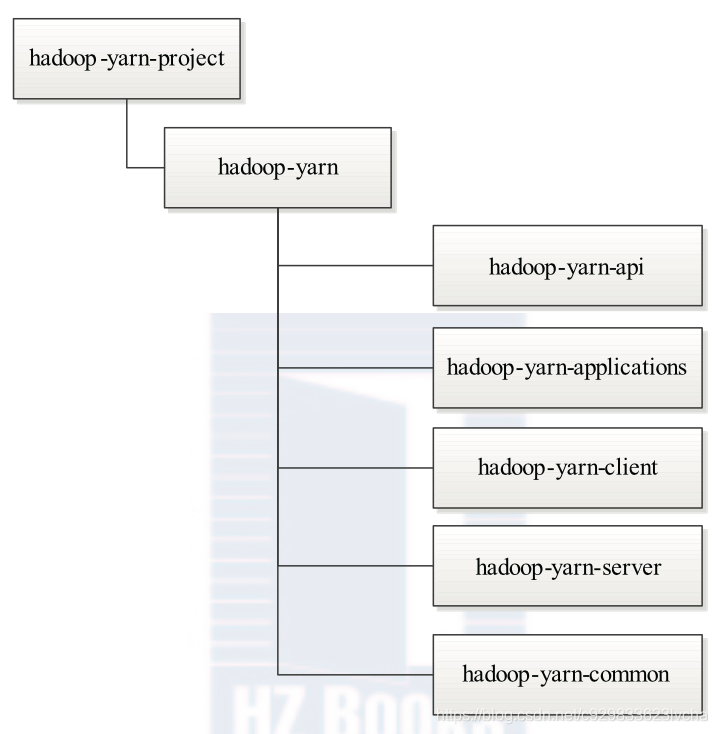

                                                                图4 Hadoop YARN目录组织结构



三、YARN基本架构

        YARN是Hadoop 2.0 中的资源管理系统,它的基本设计思想是将MRv1中的JobTracker拆分成了两个独立的服务 :一个全局的资源管理器ResourceManager和每个应用程序特有的     ApplicationMaster。其中ResourceManager负责全局的资源管理及调度,而 ApplicationMaster负责单个应用程序的生命周期管理。



3.1、YARN基本组成结构

       YARN 总体上仍然是 Master/Slave 结构,在整个资源管理框架中,ResourceManager 为 Master,NodeManager 为 Slave,ResourceManager 负责对各个 NodeManager 上的资源进行 统一管理和调度。当用户提交一个应用程序时,需要提供一个用以跟踪和管理这个程序的 ApplicationMaster,它负责向 ResourceManager 申请资源,并要求 NodeManger 启动可以占 用一定资源的任务。由于不同的 ApplicationMaster 被分布到不同的节点上,因此它们之间 不会相互影响。在本小节中,我们将对 YARN 的基本组成结构进行介绍。

        图 2-9 描述了 YARN 的基本组成结构,YARN 主要由 ResourceManager、NodeManager、 ApplicationMaster(图中给出了 MapReduce 和 MPI 两种计算框架的 ApplicationMaster,分 别为 MR AppMstr 和 MPI AppMstr)和 Container 等几个组件构成。



1. ResourceManager(RM)

RM是一个全局的资源管理器,负责整个集群的资源管理与调度(个人理解类似于MRv1时的JobTracker,只是把JobTracker作业管理相关的这块移到了ApplicationMaster中,只负责纯粹通用的资源管理与调度,做到了计算框架无关)。主要功能是包括资源管理与调度、ApplicationMaster管理(启动应用程序的AM)、NodeManager管理等。

❑ 与客户端进行交互,处理来自于客户端的请求,如提交应用程序、查询应用的运行情况等。

❑ 启动和管理各个应用程序的ApplicationMaster,并且为ApplicationMaster申请第一个Container用于启动和在它运行失败时将它重新启动。

❑ 管理NodeManager,接收来自NodeManager的资源和节点健康情况汇报,并向NodeManager下达资源管理命令,例如kill掉某个container。

❑ 资源管理与调度,接收来自ApplicationMaster的资源申请请求,并为之分配资源。这个是它最重要的职能。YARN提供了多种直接可用的调度器,比如Fair Scheduler和Capacity Scheduler。

2. ApplicationMaster(AM)

AM是一个应用程序管理器,负责一个应用程序的生命周期管理(管理Job中的各个task,申请资源并管理Job内的资源分配)。用户提交的每个应用程序均包含一个 AM,主要功能包括:

❑ 与 RM 调度器协商以获取资源(用 Container 表示);

❑ 将得到的资源进一步分配给内部的任务;

❑ 与 NM 通信以启动 / 停止任务;

❑ 监控所有任务运行状态,并在任务运行失败时重新为任务申请资源以重启任务。

当 前 YARN 自 带 了 两 个 AM 实 现, 一 个 是 用 于 演 示 AM 编 写 方 法 的 实 例 程 序

distributedshell,它可以申请一定数目的 Container 以并行运行一个 Shell 命令或者 Shell 脚本 ; 另一个是运行 MapReduce 应用程序的 AM— MRAppMaster。此外,一些其他的计算框架对应的 AM 正在开发中,比如 Open MPI、Spark 等  。

3. NodeManager(NM)

NM 是单个节点上的资源管理器(个人理解类似于MRv1时的TaskTracker,只是把TaskTracker任务管理这块移到了ApplicationMaster中,只负责纯粹通用的资源管理与调度,做到了计算框架无关),一方面,它会定时地向 RM 汇报本节点上的 资源使用情况和各个 Container 的运行状态;另一方面,它接收并处理来自 AM 的 Container 启动 / 停止等各种请求。

4. Container

Container 是 YARN 中的资源抽象,它封装了某个节点上的多维度资源,如内存、 CPU、磁盘、网络等,当 AM 向 RM 申请资源时,RM 为 AM 返回的资源便是用 Container 表示的。YARN 会为每个任务分配一个 Container,且该任务只能使用该 Container 中描述的 资源。需要注意的是,Container 不同于 MRv1 中的 slot,它是一个动态资源划分单位,是 根据应用程序的需求动态生成的。YARN 目前仅支持 CPU 和内存两种资源, 且使用了轻量级资源隔离机制 Cgroups 进行资源隔离   。



3.2、YARN通信协议

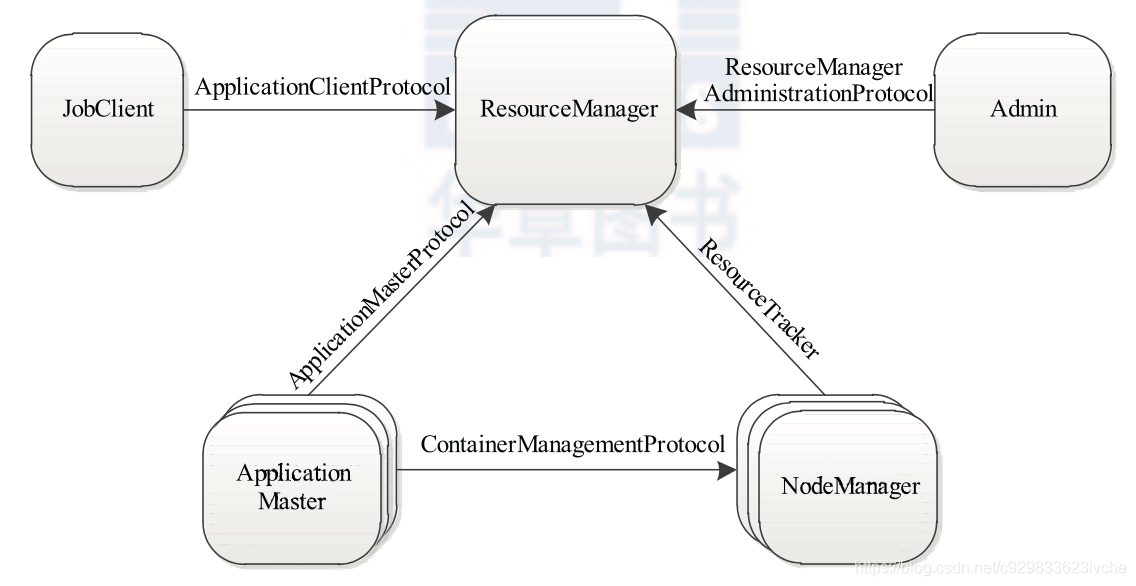

       RPC 协议是连接各个组件的“大动脉”,了解不同组件之间的 RPC 协议有助于我们更 深入地学习 YARN 框架。在 YARN 中,任何两个需相互通信的组件之间仅有一个 RPC 协 议,而对于任何 一个 RPC 协议,通信双方有一端是 Client,另一端为 Server,且 Client 总 是主动连接 Server 的,因此,YARN 实际上采用的是拉式(pull-based)通信模型。如图 2-10 所示,箭头指向的组件是 RPC Server,而箭头尾部的组件是 RPC Client,YARN 主要由以 下几个 RPC 协议组成 :

❑ JobClient(作业提交客户端)与 RM 之间的协议 — ApplicationClientProtocol : JobClient 通过该 RPC 协议向RM提交应用程序、查询应用程序状态等。

❑ Admin(管理员)与 RM 之间的通信协议— ResourceManagerAdministrationProtocol : Admin 通过该 RPC 协议更新系统配置文件,比如节点黑白名单、用户队列权限等。

❑ AM 与 RM 之间的协议— ApplicationMasterProtocol :AM 通过该 RPC 协议向 RM 注册和撤销自己,并为各个任务申请资源。

❑ AM 与 NM 之间的协议 — ContainerManagementProtocol :AM 通过该 RPC 要求 NM 启动或者停止Container,获取各个Container的使用状态等信息。

❑ NM 与 RM 之间的协议— ResourceTracker :NM 通过该 RPC 协议向 RM 注册,并 定时发送心跳信息汇报当前节点的资源使用情况和Container运行情况。



                                                                            图5 Hadoop YARN的RPC协议

为了提高 Hadoop 的向后兼容性和不同版本之间的兼容性,YARN 中的序列化框架采用 了 Google 开源的 Protocol Buffers。

3.3、YARN工作流程

       运行在 YARN 上的应用程序主要分为两类 :短应用程序和长应用程序,其中,短应用程序是指一定时间内(可能是秒级、分钟级或小时级,尽管天级别或者更长时间的也存在,但非常少)可运行完成并正常退出的应用程序,比如 MapReduce 作业、Tez DAG 作业等,长应用程序是指不出意外,永不终止运行的应用程序,通常是一些服务,比如 Storm Service(主要包括 Nimbus 和 Supervisor 两类服务),HBase Service(包括 Hmaster 和 RegionServer 两类服务)   等,而它们本身作为一个框架提供了编程接口供用户使用。尽管这两类应用程序作用不同,一类直接运行数据处理程序,一类用于部署服务(服务之上再运行数据处理程序),但运行在 YARN 上的流程是相 同的。当用户向 YARN 中提交一个应用程序后,YARN 将分两个阶段运行该应用程序 :第一 个阶段是启动 ApplicationMaster ;第二个阶段是由 ApplicationMaster 创建应用程序,为它 申请资源,并监控它的整个运行过程,直到运行完成。如图 2-11 所示,YARN 的工作流程 分为以下几个步骤:

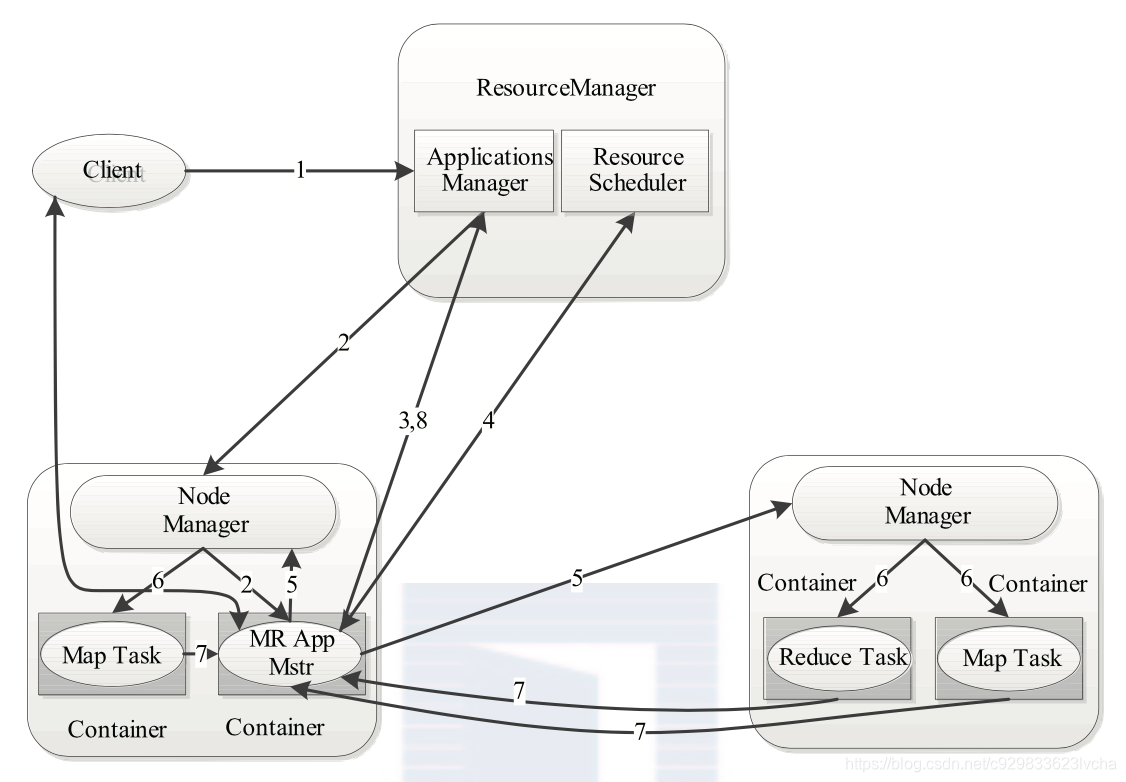

                                                                          图6 Hadoop YARN的工作流程

步骤 1 用户向 YARN 中提交应用程序,其中包括 ApplicationMaster 程序、启动 ApplicationMaster 的命令、用户程序等。

步骤 2 ResourceManager 为该应用程序分配第一个 Container,并与对应的 Node- Manager 通信,要求它在这个 Container 中启动应用程序的 ApplicationMaster。

步骤 3 ApplicationMaster 首先向 ResourceManager 注册,这样用户可以直接通过 ResourceManage 查看应用程序的运行状态,然后它将为各个任务申请资源,并监控它的运 行状态,直到运行结束,即重复步骤 4~7。

步骤 4 ApplicationMaster 采用轮询的方式通过 RPC 协议向 ResourceManager 申请和 领取资源。

步骤 5 一旦 ApplicationMaster 申请到资源后,便与对应的 NodeManager 通信,要求 它启动任务。

步骤 6 NodeManager 为任务设置好运行环境(包括环境变量、JAR 包、二进制程序 等)后,将任务启动命令写到一个脚本中,并通过运行该脚本启动任务。

步骤 7 各个任务通过某个 RPC 协议向 ApplicationMaster 汇报自己的状态和进度,以 让 ApplicationMaster 随时掌握各个任务的运行状态,从而可以在任务失败时重新启动任务。

在应用程序运行过程中,用户可随时通过 RPC 向 ApplicationMaster 查询应用程序的当 前运行状态。

步骤 8 应用程序运行完成后,ApplicationMaster 向 ResourceManager 注销并关闭自己。



四、YARN各模块详细分析

接下来将分析各个重要模块,ResourceManager、NodeManager、MRAppMaster、YarnChild。如下如所示:

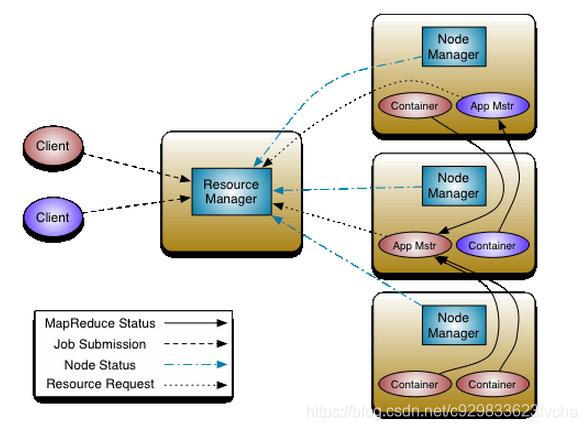

                                                                                    图7 Hadoop YARN详细模块

4.1、ResourceManager

        同MRv1一样,YARN也采用了Master/Slave结构,其中,Master实现为ResourceManager,负责整个集群的资源管理与调度;Slave实现为NodeManager,负责单个节点的资源管理与调度及任务启动。ResourceManager是整个YARN集群中最重要的组件之一,主要功能是包括资源管理与调度、ApplicationMaster管理(启动应用程序的AM)、Application管理等、NodeManager管理等。在YARN中,ResourceManager负责集群中所有资源的统一管理和分配(个人理解类似于MRv1时的JobTracker,只是把JobTracker作业管理这块移到了ApplicationMaster中,只负责纯粹通用的资源管理与调度,做到了计算框架无关),它接收来自各个节点(NodeManager)的资源汇报信息,并把这些信息按照一定的策略分配给各个应用程序(ApplicationMaster)。接下来就来分析下RM内部组成的各个功能组件和他们相互的交互方式。

 一、ResourceManager的交互协议与基本职能

 1、ResourceManager交互协议

    在整个Yarn框架中主要涉及到7个协议,分别是ApplicationClientProtocol、MRClientProtocol、ContainerManagementProtocol、ApplicationMasterProtocol、ResourceTracker、LocalizationProtocol、TaskUmbilicalProtocol,这些协议封装了各个组件交互的信息。ResourceManager现实功能需要和NodeManager以及ApplicationMaster进行信息交互,其中涉及到的RPC协议有ResourceTrackerProtocol、ApplicationMasterProtocol和ResourceTrackerProtocol。

  • ResourceTracker

    NodeManager通过该协议向ResourceManager中注册、汇报节点健康情况以及Container的运行状态,并且领取ResourceManager下达的重新初始化、清理Container等命令。NodeManager和ResourceManager这种RPC通信采用了和MRv1类似的“pull模型”(ResourceManager充当RPC server角色,NodeManager充当RPC client角色),NodeManager周期性主动地向ResourceManager发起请求,并且领取下达给自己的命令。

  • ApplicationMasterProtocol

    应用程序的ApplicationMaster同过该协议向ResourceManager注册、申请和释放资源。该协议和上面协议同样也是采用了“pull模型”,其中在RPC机制中,ApplicationMaster充当RPC client角色,ResourceManager充当RPC server角色。

  • ApplicationClientProtocol

          客户端通过该协议向ResourceManager提交应用程序、控制应用程序(如杀死job)以及查询应用程序的运行状态等。在该RPC 协议中应用程序客户端充当RPC client角色,                                ResourceManager充当RPC server角色。

整理一下ResourceManager与NodeManager、ApplicationMaster和客户端RPC协议交互的信息:

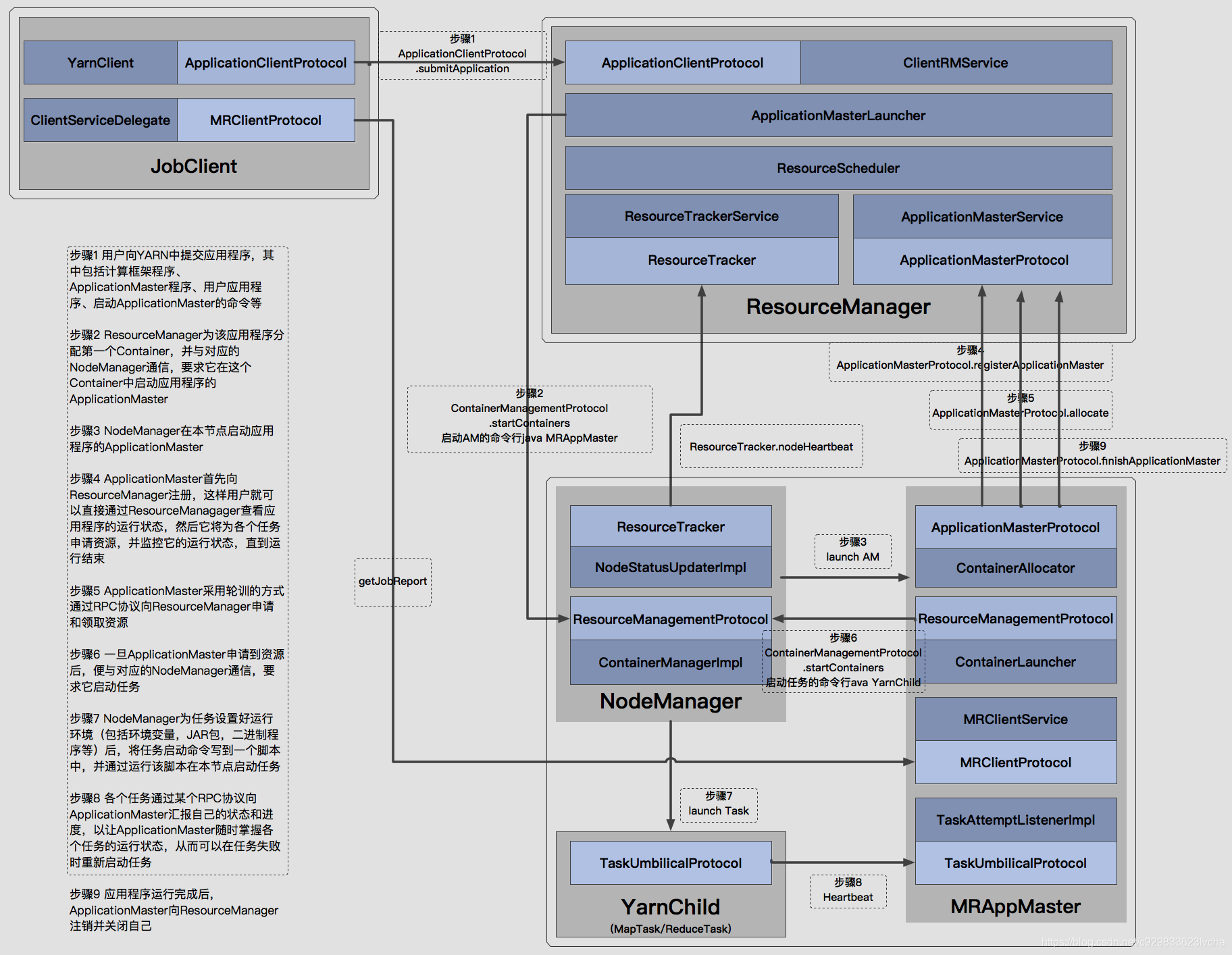

                                                                         图8 ResourceManager相关的RPC协议

上图中的ResourceTrackeService、ApplicationMasterService 、ClientRMService是ResourceManager中处理上述功能的组件,充当RPC_Servser。

2、ResourceManager基本职能

ResourceManager基本职能概括起来就以下几方面:

  • 与客户端进行交互,处理来自于客户端的请求,如提交应用程序、查询应用的运行情况等。

  • 启动和管理各个应用程序的ApplicationMaster,并且为ApplicationMaster申请第一个Container用于启动和在它运行失败时将它重新启动。

  • 管理NodeManager,接收来自NodeManager的资源和节点健康情况汇报,并向NodeManager下达资源管理命令,例如kill掉某个container。

  • 资源管理与调度,接收来自ApplicationMaster的资源申请请求,并为之分配资源。这个是它最重要的职能。

二、ResourceManager内部组成架构分析

ResourceManager在底层代码实现上将各个功能模块分的比较细,各个模块功能具有很强的独立性。下图所示的是ResourceManager中的大概的功能模块组成:

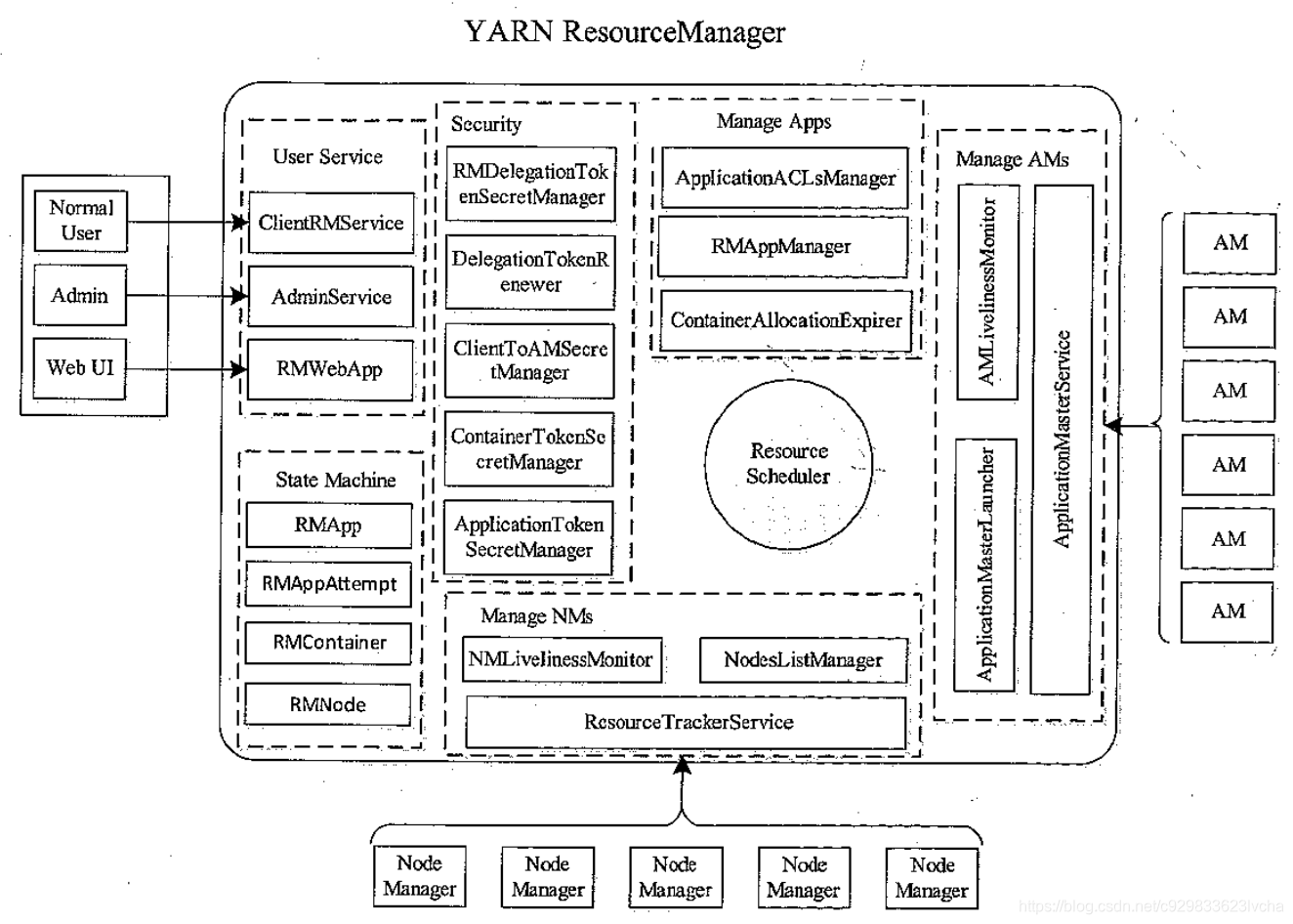

                                                                                   图9 ResourceManager内部架构图

ResourceManager内部架构代码概况如下:

public class ResourceManager extends CompositeService implements Recoverable {
  /**
   * Priority of the ResourceManager shutdown hook.
   */
  public static final int SHUTDOWN_HOOK_PRIORITY = 30;
  private static final Log LOG = LogFactory.getLog(ResourceManager.class);
  public static final long clusterTimeStamp = System.currentTimeMillis();

  // ApplicationClientProtocol协议的RPC_Server
  private ClientRMService clientRM;

  // ContainerManagementProtocol协议的RPC_Client,以启动应用程序的ApplicationMaster
  private ApplicationMasterLauncher applicationMasterLauncher;

  // ResourceTracker协议的RPC_Server
  protected ResourceTrackerService resourceTracker;

  // ApplicationMasterProtocol协议的RPC_Server
  protected ApplicationMasterService masterService;

  // 资源管理器
  protected ResourceScheduler scheduler;

  private Dispatcher rmDispatcher;
  ...
}
