/ 概述 /

之前看到自如团队发布的自如客APP裸眼3D效果的实现，非常有趣，不久后，社区内Android的开发者们陆续提供了Flutter、 Android原生、Android Jetpack Compose等不同的实现版本。

很快我看到了一个好玩的评论：

既然客户端都卷成这样了，干脆破罐破摔，把Android OpenGL的实现版本也补齐，毕竟图形学或许会迟到，但绝不会缺席。

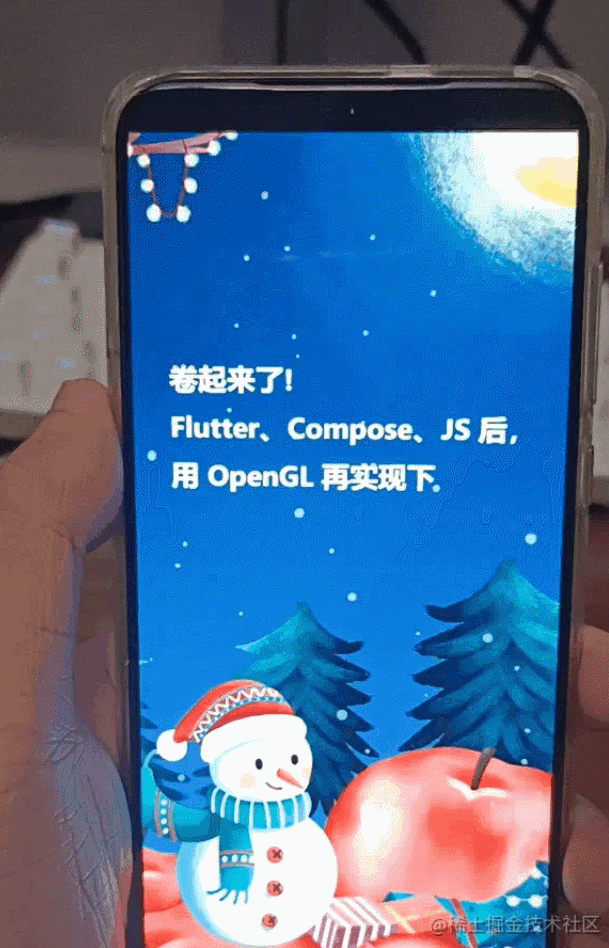

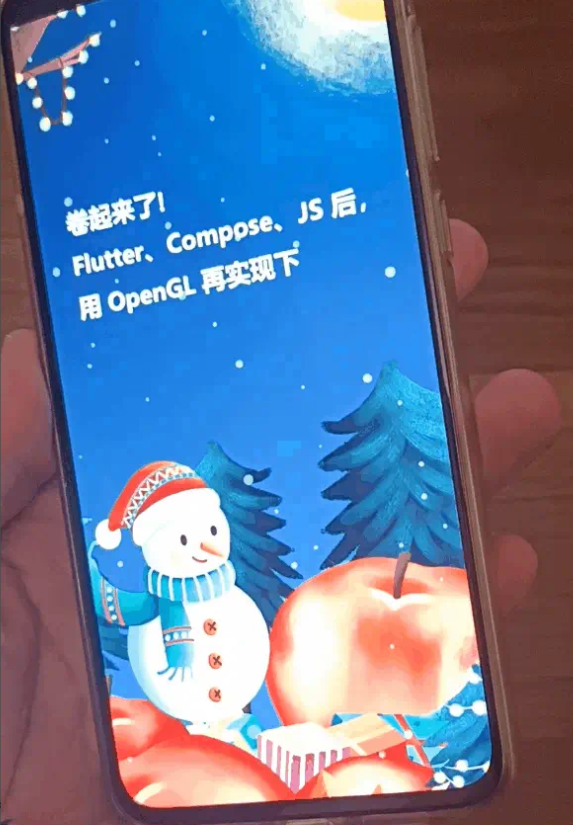

实现效果如下，这一波属实参与到社区内裸眼3D的客户端大满贯了：

/ 原理简介&OpenGL的优势 /

裸眼3D原理其它文章都拆解非常清晰了，本着不重复造轮子的原则，这里引用Nayuta和付十一文章中的部分内容，再次感谢。

裸眼3D效果的本质是——将整个图片结构分为3层：上层、中层、以及底层。在手机左右上下旋转时，上层和底层的图片呈相反的方向进行移动，中层则不动，在视觉上给人一种3D的感觉：

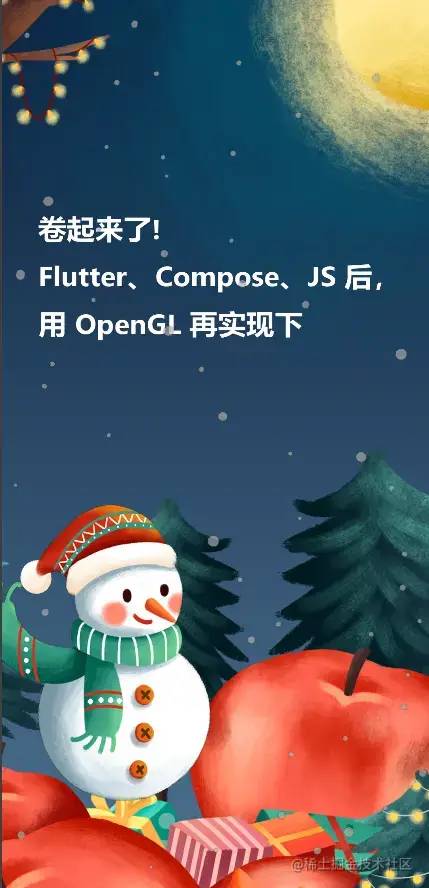

也就是说效果是由以下三张图构成的：

前景	中景(文字是白色的)	背景

接下来，如何感应手机的旋转状态，并将三层图片进行对应的移动呢？当然是使用设备自身提供各种各样优秀的传感器了，通过传感器不断回调获取设备的旋转状态，对 UI 进行对应地渲染即可。

笔者最终选择了Android平台上的OpenGL API进行渲染，直接的原因是，无需将社区内已有的实现方案重复照搬。

另一个重要的原因是，GPU更适合图形、图像的处理，裸眼3D效果中有大量的缩放和位移操作，都可在java层通过一个矩阵对几何变换进行描述，通过shader小程序中交给GPU处理 ——因此，理论上OpenGL的渲染性能比其它几个方案更好一些。

本文重点是描述OpenGL绘制时的思路描述，因此下文仅展示部分核心代码，对具体实现感兴趣的读者可参考文末的链接。

/ 具体实现 /

绘制静态图片

首先需要将3张图片依次进行静态绘制，这里涉及大量OpenGL API的使用，不熟悉的读可略读本小节，以捋清思路为主。

首先看一下顶点和片元着色器的shader代码，其定义了图像纹理是如何在GPU中处理渲染的：

// 顶点着色器代码
// 顶点坐标
attribute vec4 av_Position;
// 纹理坐标
attribute vec2 af_Position;
uniform mat4 u_Matrix;
varying vec2 v_texPo;

void main() {
    v_texPo = af_Position;
    gl_Position =  u_Matrix * av_Position;
}

定义好了Shader，接下来在GLSurfaceView(可以理解为OpenGL中的画布)创建时，初始化Shader小程序，并将图像纹理依次加载到GPU中：

public class My3DRenderer implements GLSurfaceView.Renderer {

  @Override
  public void onSurfaceCreated(GL10 gl, EGLConfig config) {
      // 1.加载shader小程序
      mProgram = loadShaderWithResource(
              mContext,
              R.raw.projection_vertex_shader,
              R.raw.projection_fragment_shader
      );

      // ...

      // 2. 依次将3张切图纹理传入GPU
      this.texImageInner(R.drawable.bg_3d_back, mBackTextureId);
      this.texImageInner(R.drawable.bg_3d_mid, mMidTextureId);
      this.texImageInner(R.drawable.bg_3d_fore, mFrontTextureId);
  }
}

接下来是定义视口的大小，因为是2D图像变换，且切图和手机屏幕的宽高比基本一致，因此简单定义一个单位矩阵的正交投影即可：

public class My3DRenderer implements GLSurfaceView.Renderer {

    // 投影矩阵
    private float[] mProjectionMatrix = new float[16];

    @Override
    public void onSurfaceChanged(GL10 gl, int width, int height) {
        // 设置视口大小，这里设置全屏
        GLES20.glViewport(0, 0, width, height);
        // 图像和屏幕宽高比基本一致，简化处理，使用一个单位矩阵
        Matrix.setIdentityM(mProjectionMatrix, 0);
    }
}

最后就是绘制，读者需要理解，对于前、中、后三层图像的渲染，其逻辑是基本一致的，差异仅仅有2点：图像本身不同以及图像的几何变换不同。

public class My3DRenderer implements GLSurfaceView.Renderer {

    private float[] mBackMatrix = new float[16];
    private float[] mMidMatrix = new float[16];
    private float[] mFrontMatrix = new float[16];

    @Override
    public void onDrawFrame(GL10 gl) {
        GLES20.glClear(GLES20.GL_COLOR_BUFFER_BIT);
        GLES20.glClearColor(0.0f, 0.0f, 0.0f, 1.0f);

        GLES20.glUseProgram(mProgram);

        // 依次绘制背景、中景、前景
        this.drawLayerInner(mBackTextureId, mTextureBuffer, mBackMatrix);
        this.drawLayerInner(mMidTextureId, mTextureBuffer, mMidMatrix);
        this.drawLayerInner(mFrontTextureId, mTextureBuffer, mFrontMatrix);
    }

    private void drawLayerInner(int textureId, FloatBuffer textureBuffer, float[] matrix) {
        // 1.绑定图像纹理
        GLES20.glBindTexture(GLES20.GL_TEXTURE_2D, textureId);
        // 2.矩阵变换
        GLES20.glUniformMatrix4fv(uMatrixLocation, 1, false, matrix, 0);
        // ...
        // 3.执行绘制
        GLES20.glDrawArrays(GLES20.GL_TRIANGLE_STRIP, 0, 4);
    }
}

参考drawLayerInner的代码，其用于绘制单层的图像，其中textureId参数对应不同图像，matrix参数对应不同的几何变换。

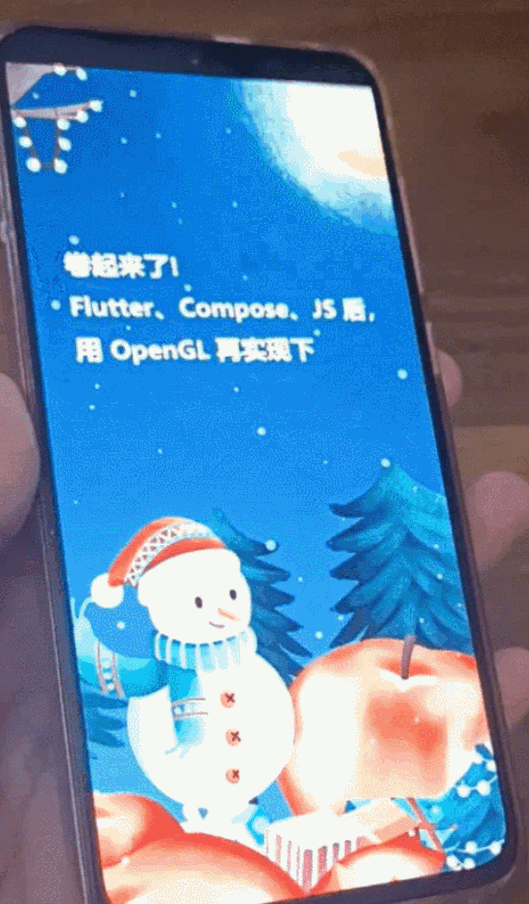

现在我们完成了图像静态的绘制，效果如下：

接下来我们需要接入传感器，并定义不同层级图片各自的几何变换，让图片动起来。

让图片动起来

首先我们需要对Android平台上的传感器进行注册，监听手机的旋转状态，并拿到手机xy轴的旋转角度。

// 2.1 注册传感器
mSensorManager = (SensorManager) context.getSystemService(Context.SENSOR_SERVICE);
mAcceleSensor = mSensorManager.getDefaultSensor(Sensor.TYPE_ACCELEROMETER);
mMagneticSensor = mSensorManager.getDefaultSensor(Sensor.TYPE_MAGNETIC_FIELD);
mSensorManager.registerListener(mSensorEventListener, mAcceleSensor, SensorManager.SENSOR_DELAY_GAME);
mSensorManager.registerListener(mSensorEventListener, mMagneticSensor, SensorManager.SENSOR_DELAY_GAME);

// 2.2 不断接受旋转状态
private final SensorEventListener mSensorEventListener = new SensorEventListener() {
    @Override
    public void onSensorChanged(SensorEvent event) {
        // ... 省略具体代码
        float[] values = new float[3];
        float[] R = new float[9];
        SensorManager.getRotationMatrix(R, null, mAcceleValues, mMageneticValues);
        SensorManager.getOrientation(R, values);
        // x轴的偏转角度
        float degreeX = (float) Math.toDegrees(values[1]);
        // y轴的偏转角度
        float degreeY = (float) Math.toDegrees(values[2]);
        // z轴的偏转角度
        float degreeZ = (float) Math.toDegrees(values[0]);

        // 拿到 xy 轴的旋转角度，进行矩阵变换
        updateMatrix(degreeX, degreeY);
    }
};

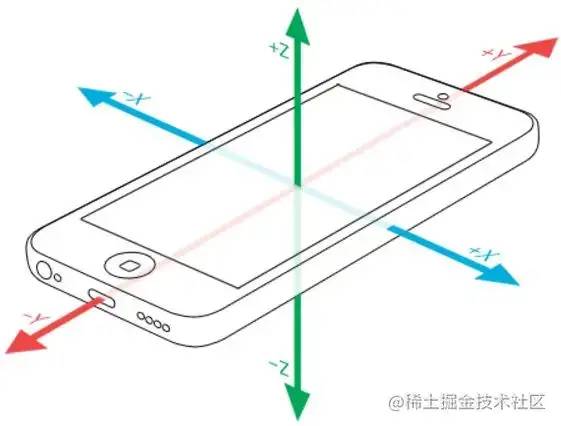

注意，因为我们只需控制图像的左右和上下移动，因此，我们只需关注设备本身x轴和y轴的偏转角度：

拿到了x轴和y轴的偏转角度后，接下来开始定义图像的位移了。

但如果将图片直接进行位移操作，将会因为位移后图像的另一侧没有纹理数据，导致渲染结果有黑边现象，为了避免这个问题，我们需要将图像默认从中心点进行放大，保证图像移动的过程中，不会超出自身的边界。

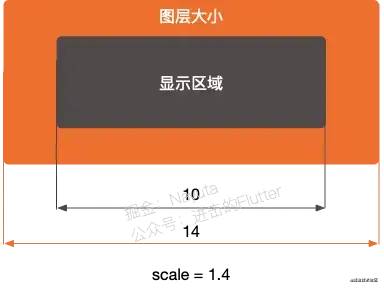

也就是说，我们一开始进入时，看到的肯定只是图片的部分区域。给每一个图层设置scale，将图片进行放大。显示窗口是固定的，那么一开始只能看到图片的正中位置。（中层可以不用，因为中层本身是不移动的，所以也不必放大)

这里的处理参考自Nayuta的这篇文章，内部已经将思路阐述的非常清晰，强烈建议读者进行阅读。

Flutter仿自如App裸眼3D效果：

https://github.com/DylanCaiCoding/ActivityResultLauncher

明白了这一点，我们就能理解，裸眼3D的效果实际上就是对不同层级的图像进行缩放和位移的变换，下面是分别获取几何变换的代码：

public class My3DRenderer implements GLSurfaceView.Renderer {

    private float[] mBackMatrix = new float[16];
    private float[] mMidMatrix = new float[16];
    private float[] mFrontMatrix = new float[16];

    /**
     * 陀螺仪数据回调，更新各个层级的变换矩阵.
     *
     * @param degreeX x轴旋转角度，图片应该上下移动
     * @param degreeY y轴旋转角度，图片应该左右移动
     */
    private void updateMatrix(@FloatRange(from = -180.0f, to = 180.0f) float degreeX,
                              @FloatRange(from = -180.0f, to = 180.0f) float degreeY) {
        // ... 其它处理

        // 背景变换
        // 1.最大位移量
        float maxTransXY = MAX_VISIBLE_SIDE_BACKGROUND - 1f;
        // 2.本次的位移量
        float transX = ((maxTransXY) / MAX_TRANS_DEGREE_Y) * -degreeY;
        float transY = ((maxTransXY) / MAX_TRANS_DEGREE_X) * -degreeX;
        float[] backMatrix = new float[16];
        Matrix.setIdentityM(backMatrix, 0);
        Matrix.translateM(backMatrix, 0, transX, transY, 0f);                    // 2.平移
        Matrix.scaleM(backMatrix, 0, SCALE_BACK_GROUND, SCALE_BACK_GROUND, 1f);  // 1.缩放
        Matrix.multiplyMM(mBackMatrix, 0, mProjectionMatrix, 0, backMatrix, 0);  // 3.正交投影

        // 中景变换
        Matrix.setIdentityM(mMidMatrix, 0);

        // 前景变换
        // 1.最大位移量
        maxTransXY = MAX_VISIBLE_SIDE_FOREGROUND - 1f;
        // 2.本次的位移量
        transX = ((maxTransXY) / MAX_TRANS_DEGREE_Y) * -degreeY;
        transY = ((maxTransXY) / MAX_TRANS_DEGREE_X) * -degreeX;
        float[] frontMatrix = new float[16];
        Matrix.setIdentityM(frontMatrix, 0);
        Matrix.translateM(frontMatrix, 0, -transX, -transY - 0.10f, 0f);            // 2.平移
        Matrix.scaleM(frontMatrix, 0, SCALE_FORE_GROUND, SCALE_FORE_GROUND, 1f);    // 1.缩放
        Matrix.multiplyMM(mFrontMatrix, 0, mProjectionMatrix, 0, frontMatrix, 0);  // 3.正交投影
    }
}

这段代码中还有几点细节需要处理。

几个反直觉的细节

旋转方向 ≠ 位移方向

首先，设备旋转方向和图片的位移方向是相反的，举例来说，当设备沿X轴旋转，对于用户而言，对应前后景的图片应该上下移动，反过来，设备沿Y轴旋转，图片应该左右移动（没太明白的同学可参考上文中陀螺仪的图片加深理解）：

// 设备旋转方向和图片的位移方向是相反的
float transX = ((maxTransXY) / MAX_TRANS_DEGREE_Y) * -degreeY;
float transY = ((maxTransXY) / MAX_TRANS_DEGREE_X) * -degreeX;
// ...
Matrix.translateM(backMatrix, 0, transX, transY, 0f);

默认旋转角度 ≠ 0°

其次，在定义最大旋转角度的时候，不能主观认为旋转角度 = 0°是默认值。什么意思呢？Y轴旋转角度为0°，即degreeY = 0时，默认设备左右的高度差是0，这个符合用户的使用习惯，相对易于理解，因此，我们可以定义左右的最大旋转角度，比如Y ∈ (-45°，45°)，超过这两个旋转角度，图片也就移动到边缘了。

但当X轴旋转角度为0°，即degreeX = 0时，意味着设备上下的高度差是0，你可以理解为设备是放在水平的桌面上的，这个绝不符合大多数用户的使用习惯，相比之下，设备屏幕平行于人的面部才更适用大多数场景（degreeX = -90）：

因此，代码上需对X、Y轴的最大旋转角度区间进行分开定义：

private static final float USER_X_AXIS_STANDARD = -45f;
private static final float MAX_TRANS_DEGREE_X = 25f;   // X轴最大旋转角度 ∈ (-20°，-70°)

private static final float USER_Y_AXIS_STANDARD = 0f;
private static final float MAX_TRANS_DEGREE_Y = 45f;   // Y轴最大旋转角度 ∈ (-45°，45°)

帕金森综合征？

还差一点就大功告成了，最后还需要处理下3D效果抖动的问题：

如图，由于传感器过于灵敏，即使平稳的握住设备，XYZ三个方向上微弱的变化都会影响到用户的实际体验，会给用户带来帕金森综合征的自我怀疑。

解决这个问题，传统的OpenGL以及Android API似乎都无能为力，好在GitHub上有人提供了另外一个思路。

熟悉信号处理的同学比较了解，为了通过剔除短期波动、保留长期发展趋势提供了信号的平滑形式，可以使用低通滤波器，保证低于截止频率的信号可以通过，高于截止频率的信号不能通过。

因此有人建立了这个仓库，通过对Android传感器追加低通滤波，过滤掉小的噪声信号，达到较为平稳的效果：

private final SensorEventListener mSensorEventListener = new SensorEventListener() {
    @Override
    public void onSensorChanged(SensorEvent event) {
        // 对传感器的数据追加低通滤波
        if (event.sensor.getType() == Sensor.TYPE_ACCELEROMETER) {
            mAcceleValues = lowPass(event.values.clone(), mAcceleValues);
        }
        if (event.sensor.getType() == Sensor.TYPE_MAGNETIC_FIELD) {
            mMageneticValues = lowPass(event.values.clone(), mMageneticValues);
        }

        // ... 省略具体代码
        // x轴的偏转角度
        float degreeX = (float) Math.toDegrees(values[1]);
        // y轴的偏转角度
        float degreeY = (float) Math.toDegrees(values[2]);
        // z轴的偏转角度
        float degreeZ = (float) Math.toDegrees(values[0]);

        // 拿到 xy 轴的旋转角度，进行矩阵变换
        updateMatrix(degreeX, degreeY);
    }
};

仓库地址：
