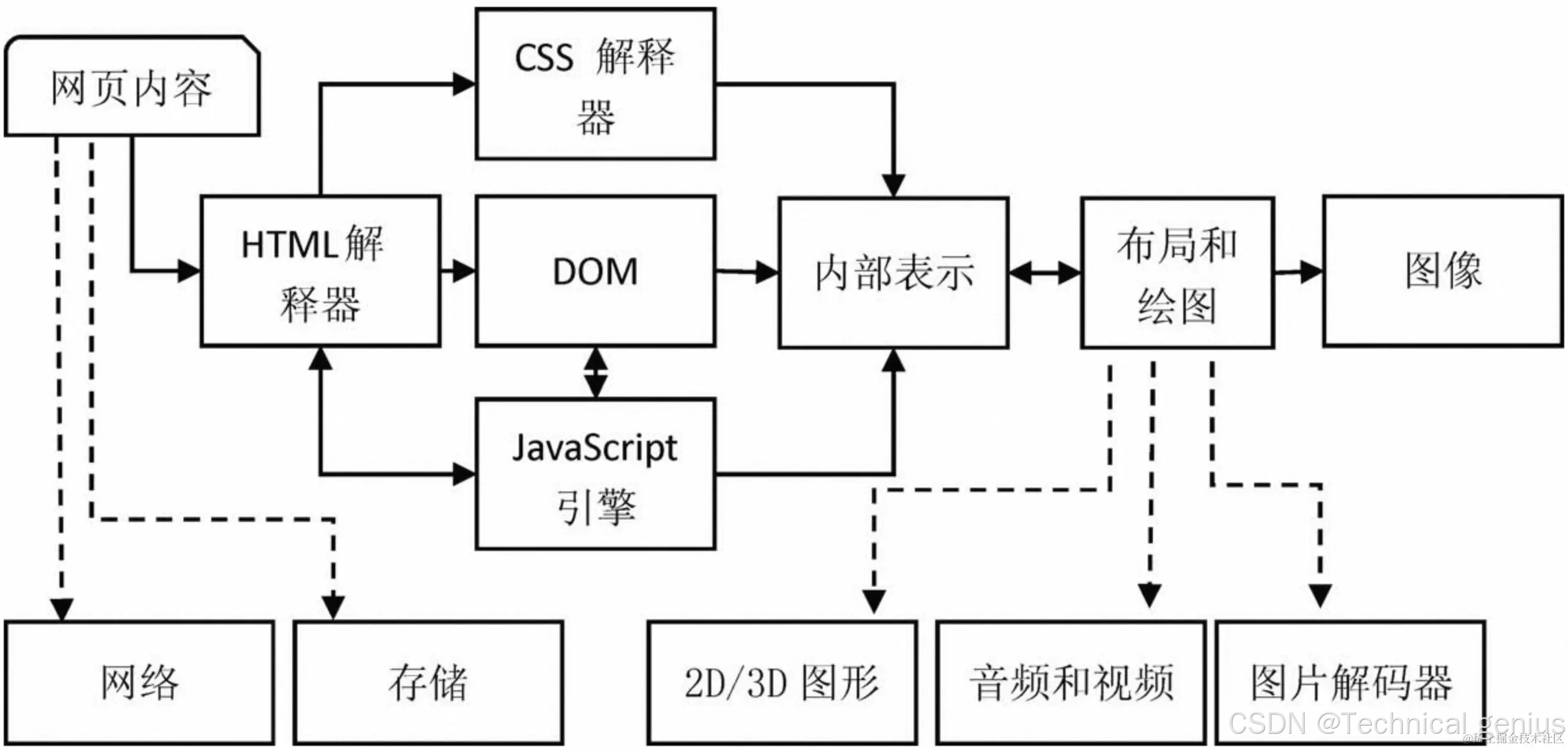

一、渲染引擎架构基础

现代浏览器采用多进程架构实现页面渲染，核心组件包括：

‌Browser进程‌：处理导航、UI交互和页面生命周期管理
‌Renderer进程‌：包含渲染线程、合成线程和GPU线程

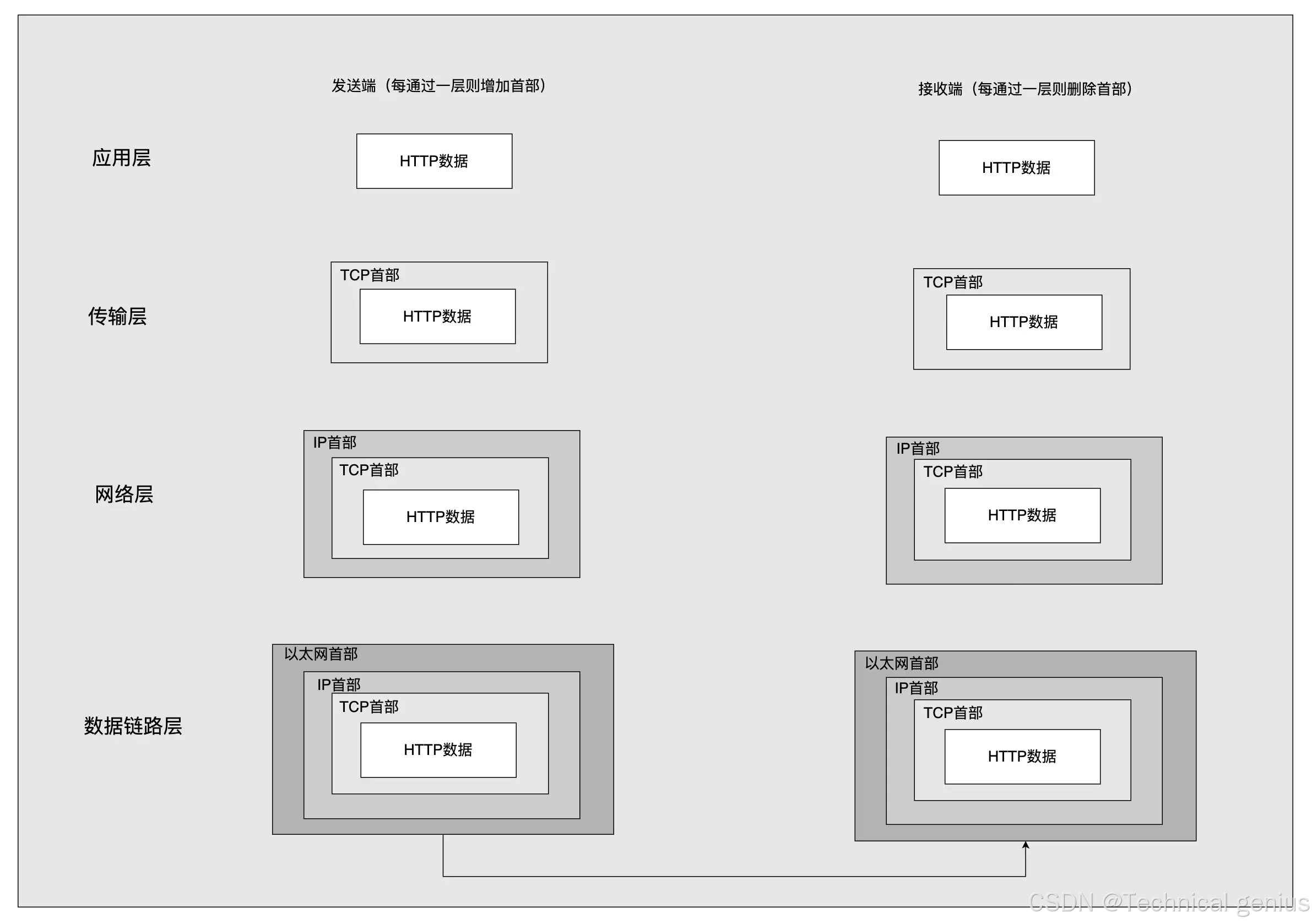

‌网络进程‌：独立处理HTTP请求和响应
‌GPU进程‌：专用于图形加速和合成操作

graph LR
    A[Browser进程] -->|IPC| B(Renderer进程)
    A -->|IPC| C(GPU进程)
    A -->|IPC| D[网络进程]
    B -->|渲染帧| C

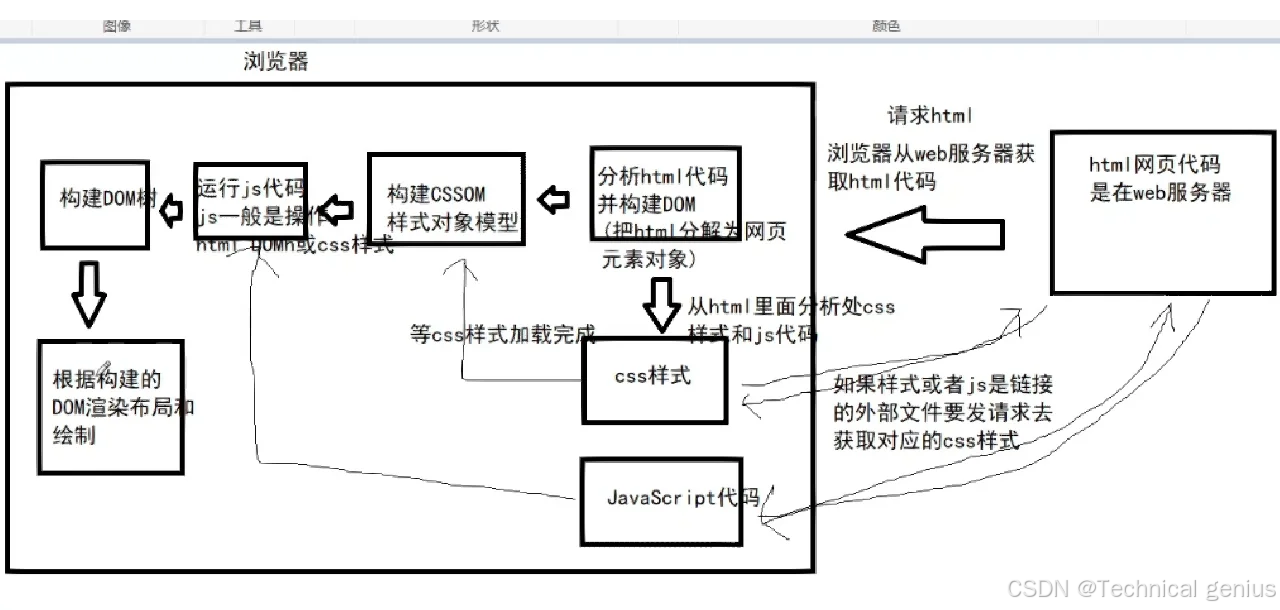

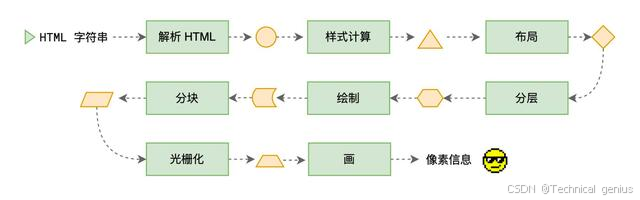

二、核心渲染流程详解

1. HTML解析与DOM树构建

1.1 字节解码阶段

网络响应返回的字节流需解码为Unicode字符
编码检测优先级：BOM标记 > HTTP头部 > 元标签 > 默认编码
特殊字符处理：<→<，&→&

1.2 令牌化过程

将字符流转换为HTML令牌（Tag Token/Attribute Token/Text Token）
示例：<div id="main"> → [Tag Token:div, Attribute Token:id="main"]

1.3 DOM树构建

// 示例：HTML解析过程
const parser = new DOMParser();
const doc = parser.parseFromString(`
<!DOCTYPE html>
<html>
<head>
    <title>示例页面</title>
    <link rel="stylesheet" href="styles.css">
</head>
<body>
    <div id="main-content">
        <h1>欢迎来到我的网站</h1>
        <p>这是一个示例段落。</p>
    </div>
</body>
</html>`, 'text/html');

‌关键特性‌：
- 渐进式解析：边下载边解析
- 预加载扫描：<link>/<script>触发资源预取
- 脚本阻塞：同步JS暂停解析（可通过defer/async优化）

1.4 解析器交互

遇到<script>时暂停DOM构建
遇到<link>启动CSS预加载
遇到<img>触发图片预加载

2. CSS解析与CSSOM构建

2.1 CSS语法解析

词法分析：将CSS文本转换为令牌流
语法分析：构建规则集（RuleSet）和声明块（DeclarationBlock）

2.2 样式计算

/* 示例：CSS解析过程 */
body {
    font-family: Arial, sans-serif;
    color: #333;
}

h1 {
    color: #0066cc;
    font-size: 2em;
}

p {
    line-height: 1.5;
}

‌优先级计算‌：
- 来源权重：!important > 内联样式 > ID选择器 > 类选择器 > 元素选择器
- 继承机制：font-size/color等属性自动继承
- 层叠顺序：后定义的样式覆盖前定义

2.3 CSSOM树构建

将计算后的样式转换为树形结构

每个节点包含：选择器、属性值、来源信息

body
  - font-family: Arial, sans-serif
  - color: #333
h1
  - color: #0066cc
  - font-size: 2em (继承自body)

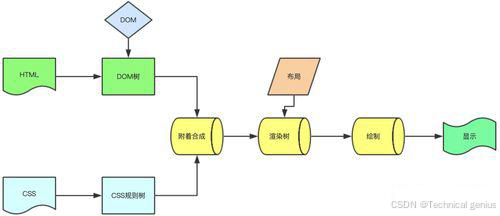

3. 渲染树构建

3.1 可见性过滤

排除元素：display:none/visibility:hidden/head元素
包含元素：::before/::after伪元素
隐藏元素：opacity:0仍参与布局

3.2 样式应用

遍历DOM树，应用CSSOM规则
生成渲染树节点（RenderObject）：
- 几何信息：尺寸/位置
- 样式信息：颜色/字体
- 绘制指令：背景/边框

4. 页面布局（重排）

4.1 盒模型计算

标准盒模型：width = content width
IE盒模型：width = content + padding + border

4.2 布局算法

// 示例：布局计算过程
const element = document.getElementById('main-content');
const style = getComputedStyle(element);
const width = parseInt(style.width); // 获取计算后的宽度
const height = parseInt(style.height);
const margin = parseInt(style.marginTop);
// 计算最终位置和大小

‌重排触发条件‌：
- DOM结构变化（增删节点）
- 样式修改（尺寸/位置/显示属性）
- 窗口大小调整
- 内容变化（文本/图片加载）

4.3 布局优化

批量修改DOM：使用DocumentFragment
避免频繁样式查询：缓存getComputedStyle
使用CSS硬件加速：transform: translateZ(0)

5. 分层绘制

5.1 分层机制

普通层：文本/普通图片
复合层：CSS动画/视频/3D变换
合成层：will-change/transform: translateZ(0)

5.2 绘制指令

生成绘制列表（PaintList）
记录绘制顺序和参数
支持增量更新

5.3 图层合成

将图层转换为纹理（Texture）
使用GPU进行合成
减少CPU负担

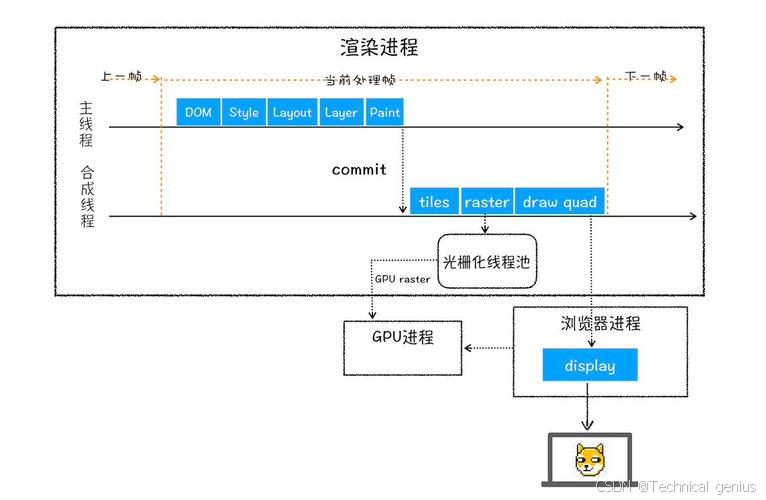

6. 合成显示

6.1 图层树构建

将分层结果转换为图层树
处理3D变换和透明度

6.2 GPU加速

使用硬件合成器
支持多线程渲染
提高动画流畅度

6.3 显示输出

将最终图像提交到屏幕
支持VSync同步
减少画面撕裂

三、高级渲染技术

1. 渐进式渲染

分块渲染：优先渲染可见区域
流式加载：边下载边渲染
骨架屏：预加载占位内容

2. 视口优化

3. 动画优化

视口元标签控制：

<meta name="viewport" content="width=device-width, initial-scale=1.0">

响应式布局：媒体查询+弹性布局
图片优化：srcset/sizes属性
CSS动画 vs JavaScript动画

requestAnimationFrame：

function animate() {
  requestAnimationFrame(animate);
  // 动画逻辑
}
animate();

硬件加速：使用transform和opacity

四、渲染性能优化

1. 关键渲染路径优化

1.1 减少阻塞资源

<!-- 优化前 -->
<script src="main.js"></script>
<link rel="stylesheet" href="styles.css">

<!-- 优化后 -->
<script src="main.js" defer></script>
<link rel="preload" href="styles.css" as="style">

1.2 内联关键CSS

<style>
    .critical { color: red; }
</style>

1.3 延迟非关键资源

<img src="image.jpg" loading="lazy">

2. 重排和重绘优化

2.1 批量修改DOM

// 优化前：多次重排
element.style.width = '100px';
element.style.height = '100px';

// 优化后：批量修改
element.style.cssText = 'width: 100px; height: 100px';

2.2 使用CSS动画

/* 优化前：使用JavaScript动画 */
/* 优化后：使用CSS硬件加速 */
@keyframes fadeIn {
    from { opacity: 0; }
    to { opacity: 1; }
}

3. 图层优化

3.1 分层策略

/* 创建独立合成层 */
.element {
    will-change: transform;
    transform: translateZ(0);
}

3.2 避免过度分层

每个图层都有性能开销
合理使用contain属性

五、现代浏览器渲染特性

1. 渲染API

WebGL：硬件加速3D渲染
WebGPU：下一代图形API
Paint API：自定义绘制

2. 性能监控

Chrome DevTools Performance面板
关键指标：
- First Contentful Paint (FCP)
- Largest Contentful Paint (LCP)
- Time to Interactive (TTI)

3. 渲染调试

Layers面板：查看图层树
Paint Flashing：高亮重绘区域
Rendering工具：强制GPU渲染模式

六、常见问题解决方案

1. 布局抖动（Layout Thrashing）

解决方案：批量读取样式，批量写入修改

示例：

// 错误做法
element.style.left = '100px';
element.style.top = '100px';

// 正确做法
element.style.cssText = 'left: 100px; top: 100px';

2. 过度绘制（Overdraw）

解决方案：减少背景重叠，使用z-index控制层级
工具：Chrome DevTools Rendering → Paint flashing

3. 内存泄漏

解决方案：及时清理事件监听器，避免循环引用
工具：Chrome DevTools Memory面板

七、未来趋势

1. WebAssembly

提升计算密集型任务性能
与JavaScript协同工作

2. WebGPU

提供底层GPU访问
支持复杂图形渲染

3. 响应式设计

适应不同设备渲染需求
结合CSS Container Queries

八、总结

浏览器页面渲染是一个复杂的系统工程，涉及网络、解析、布局、绘制等多个环节。通过理解渲染流程，开发者可以：

优化关键渲染路径
减少重排和重绘
合理利用图层和GPU加速
使用现代工具进行性能分析

持续关注W3C标准和浏览器实现变化，是保持渲染性能优化的关键。通过掌握这些知识，开发者可以创建更快、更流畅的Web体验，满足现代用户对性能的期望。
