基于51单片机的心率计（上下限报警+蓝牙）

功能描述：

50、基于51单片机的心率计（上下限报警+蓝牙）
由 51单片机最小系统+心率模块 +LCD1602显示模块+独立按键+声光报警模块+串口模拟蓝牙模块组成
1、采用51单片机为主控制器
2、采用心率传感器PulseSensor测量心率。
3、LCD1602显示测得的心率值。
4、三个独立按键可设定心率上下限值。
5、当测得心率超出范围时，声光报警。
6、通过串口蓝牙模块将心率发送至串口。

视频演示链接：

50、基于51单片机的心率计（上下限报警+蓝牙）

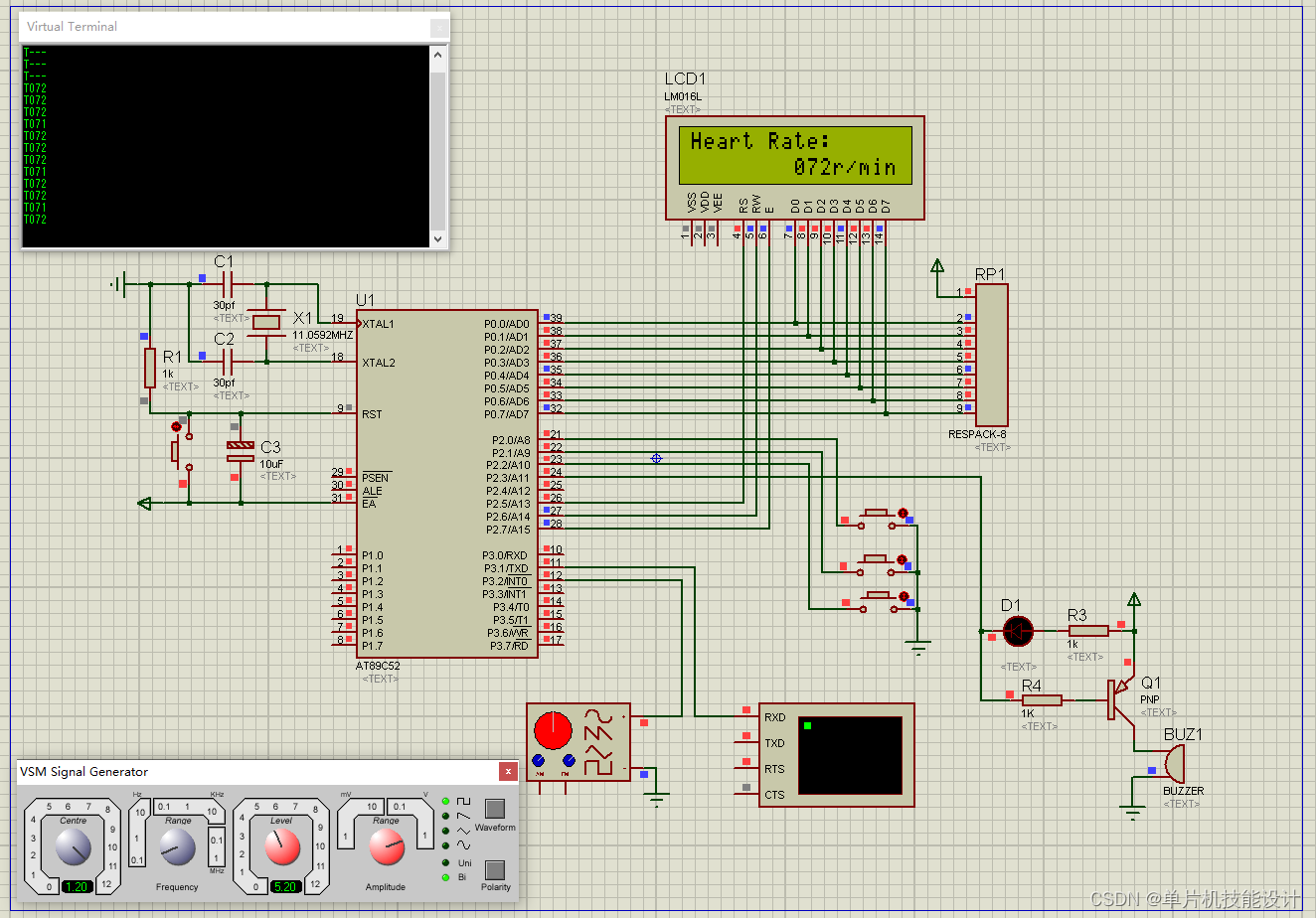

仿真图：

PCB图：

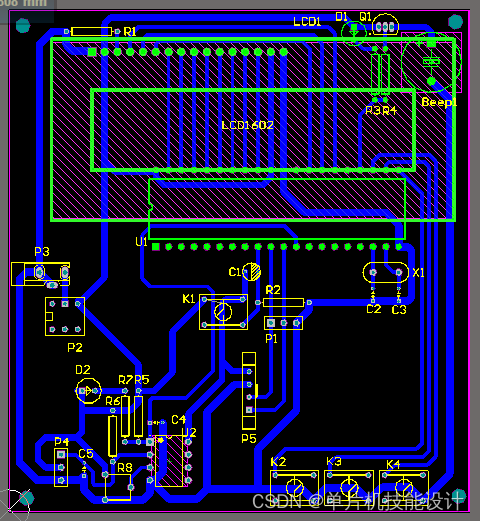

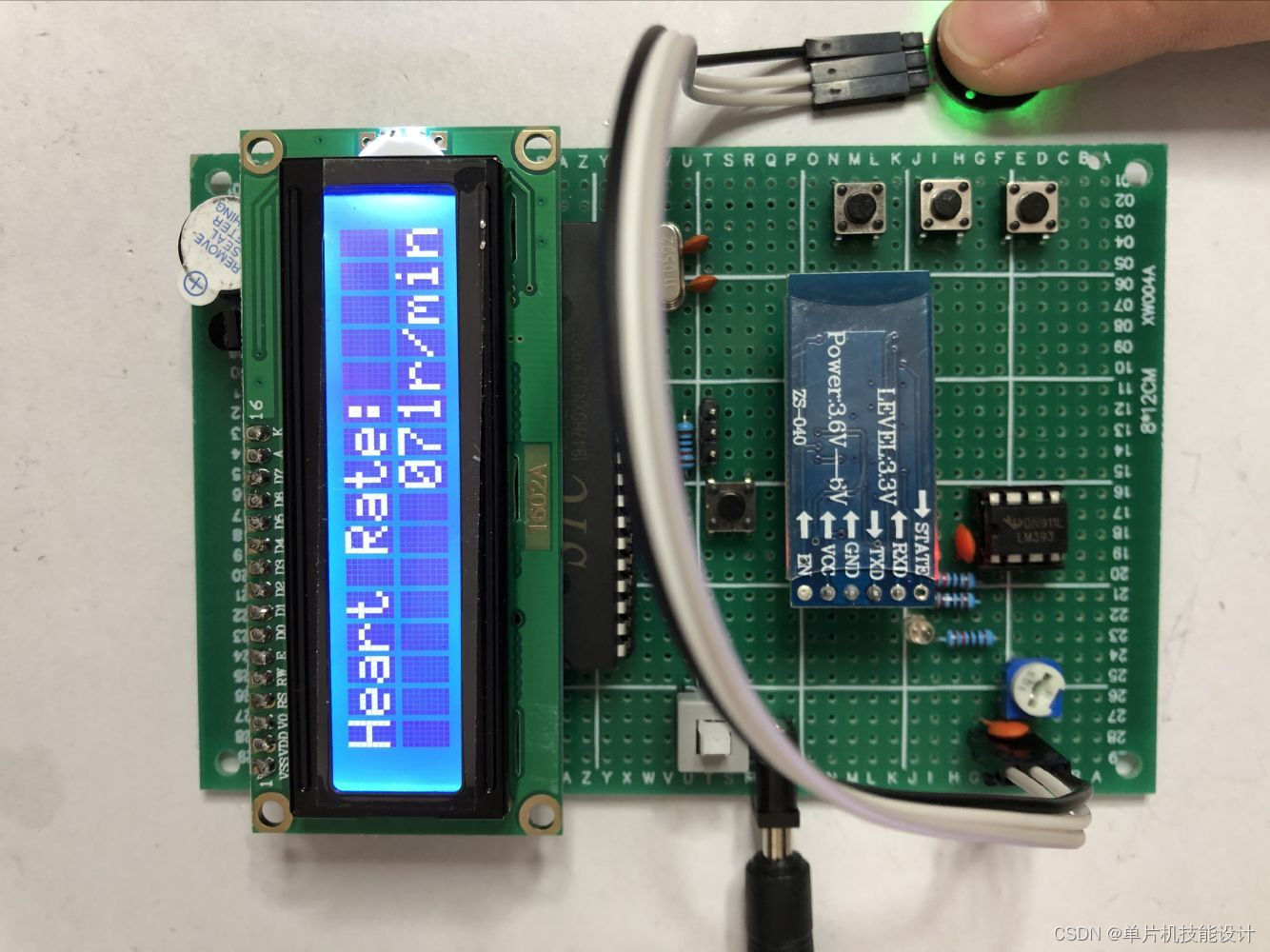

实物图：

程序源码：

/***********************************************

***********************************************/
#include "reg52.h"
#include "lcd1602.h"
#include "delay.h"
#include "KEY.h"
#include "lcd1602.h"
#include "pulsesensor.h"
#include "uart.h"

sbit beep = P2^3;				//蜂鸣器控制脚

sfr T2MOD = 0xc9;          	 	//timer2 mode register

bit flag_beep = 0;				//报警标志位
bit flag_timer = 0;				//600ms定时时间到标志位

short Htup = 150,Htdw = 50;		//心率上限 默认150  下限默认50


/************************************************************************
* 函数: void Timer2Init(void)
* 描述: 定时器1初始化函数
* 参数: none.
* 返回: none.
* 备注：定时50ms 11.0592MHz
************************************************************************/
void Timer2Init(void)	//50毫秒@11.0592MHz
{
	T2MOD = 0;			//初始化模式寄存器
	T2CON = 0;			//初始化控制寄存器
	TL2 = 0x00;			//设置定时初值
	TH2 = 0x4C;			//设置定时初值
	RCAP2L = 0x00;		//设置定时重载值
	RCAP2H = 0x4C;		//设置定时重载值
	TR2 = 1;			//定时器2开始计时
	ET2 = 1;			//开始计数
	EA = 1;				//开总中断
}


void main(void)
{

	unsigned char keyvalue = 0;		//键值
	unsigned char Dis_mode = 0;		//显示状态标志 0：显示传感器数据  1：显示日期时间
	short heart = 0;				//定义心率变量
	Lcd1602_Init();		  			//LCD1602液晶初始化
	EXIT0_Init();					//外部中断初始化
 	Timer0Init();					//10毫秒@11.0592MHz
	Timer2Init();					//50毫秒@11.0592MHz
	UartInit();						//9600bps@11.0592MHz
	Lcd1602_String(0,0,"Heart Rate:     ");		//从第11行第0列开始显示
	Lcd1602_String(0,1,"        ---r/min");
	while(1)
	{
		heart =Pulsesensor_Read(); 		//获取心率值
		if(heart==0)		 			//未检测到心率信号
		{
			Lcd1602_Write_Com(0xc0+8);	//设定显示位置第二行 第13列
			Lcd1602_Write_Data('-');
			Lcd1602_Write_Data('-');
			Lcd1602_Write_Data('-');
			Lcd1602_Write_Data('r');
			Lcd1602_Write_Data('/');
			Lcd1602_Write_Data('m');
			Lcd1602_Write_Data('i');
			Lcd1602_Write_Data('n');
			flag_beep = 0;				//关报警标志位
		}
		else	 						//检测到心率信号
		{
		 	Lcd1602_Write_Com(0xc0+8);	//设定显示位置第二行 第13列
			Lcd1602_Write_Data(heart/100+0X30);
			Lcd1602_Write_Data(heart%100/10+0X30);
			Lcd1602_Write_Data(heart%100%10+0X30);
			Lcd1602_Write_Data('r');
			Lcd1602_Write_Data('/');
			Lcd1602_Write_Data('m');
			Lcd1602_Write_Data('i');
			Lcd1602_Write_Data('n');
			if(heart>(Htup)
			||heart<(Htdw))				//当前超过上下限
			{
				flag_beep = 1;			//开报警标志 执行报警程序在定时器中断
			}
			else
			{
				flag_beep = 0;			//关报警标志位
			}

		}
		KEY_Set();
		if(flag_timer==1)				//1s到
		{
			flag_timer = 0;				//清除标志位
			if(heart==0)		 		//未检测到心率信号  发送---\r\n
			{
				Uart_SendChar('T');		//发送到串口 通过蓝牙透传出去  字母T开头  可以自己定义
				Uart_SendChar('-');
				Uart_SendChar('-');
				Uart_SendChar('-');
				Uart_SendChar('\r');
				Uart_SendChar('\n');
			}
			else						//检测到心跳     发送 xxx\r\\n
			{
				Uart_SendChar('T');		//发送到串口 通过蓝牙透传出去  字母T开头  可以自己定义
				Uart_SendChar(heart/100+0X30);
				Uart_SendChar(heart%100/10+0X30);
				Uart_SendChar(heart%100%10+0X30);
				Uart_SendChar('\r');
				Uart_SendChar('\n');
			}
		}

	}
}
//定时器2中断服务函数	 50ms
void tm2_isr() interrupt 5 using 1
{
	static unsigned int cnt=0;
	static unsigned int cnt1=0;
 	TF2 = 0;
	cnt++;
	cnt1++;
	if(cnt1%8==0)			//50ms*8 =400ms
	{
		cnt1 = 0;
		if(flag_beep==1) 	//报警标志位打开
			beep = ~ beep; 	//蜂鸣器控制脚取反 400ms取反一次 产生滴滴滴 响声 而不是一直长鸣
		else
			beep = 1;  		//高电平关闭报警
	}

	if(cnt%20==0)    		//50ms*20 =1000ms
	{
		cnt = 0;
		flag_timer = 1;	 	//1000ms到 赋值标志为1  1000ms赋一次 1000ms不是必须的  可以自己修改
	}


}
