Altium Designer(AD) 导入AUTOCAD文档 技巧

某些场景中 ，AD可以通过导入已存在的一些CAD文档来节省设计时间，而有关这方面的介绍似乎网上太少，所以分享出来，希望可以节约PCB设计人员的一些时间。

1.altium designer导入cad.可通file>import>dxf/dwg，导入，

导入选项主要是两种。a. import as components b.import as primitives.

第二种方法就不介绍，很简单。

这里主要介绍a. import as components.

这里的compoents，其实主要就是指VIA 或则PAD.

而通常的CAD对象其实都是会导入成TRACE,

如果要导入成VIA 或则PAD,CAD中的对象就必须是 Donut命令生成。

2. 使用Donut命令在CAD中的指定位置中放置VIA或者PAD,

要注意的是，如果只是一个PAD，DONUT的内径就设置成0，外径是PAD的直径，

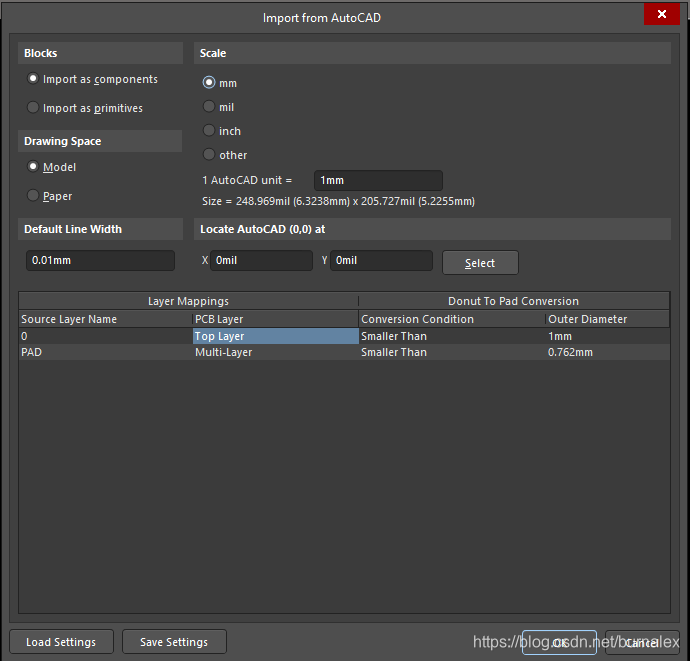

如果是一个VIA，那么内径就是孔径，外径就是焊盘直径。并且VIA指定为导入为pcb 的multi-layer

PAD就指定导入到TOP layer或bottom layer.这个范例中就指定为top layer.

注意其中 source layer name指的是cad layer中的名字。

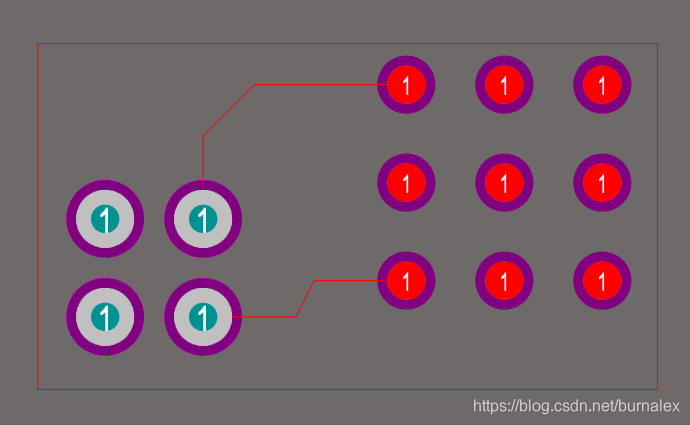

3. 导入AD后就是这样的效果。

4. 可以对这个图形做些处理，

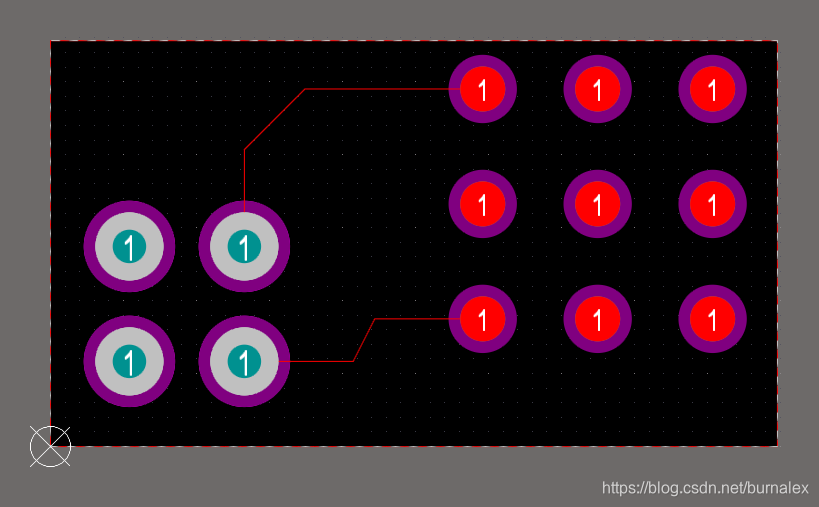

首先用导入的外框定义PCB外形。在用外框的一角定义为坐标原点。

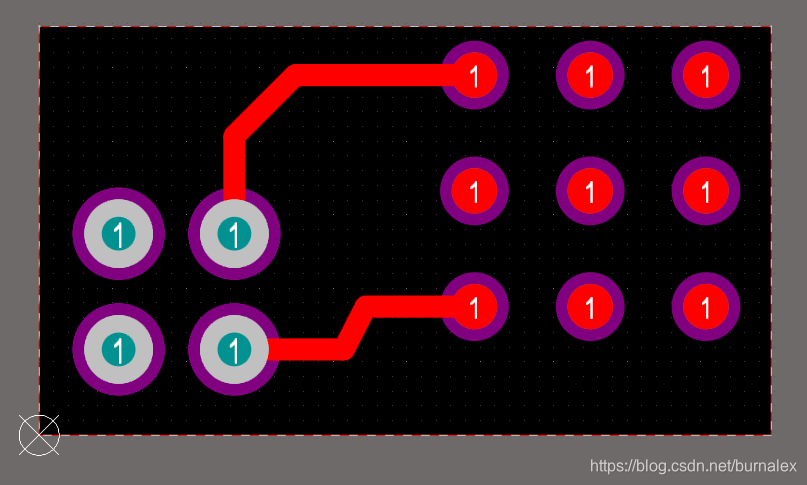

5.调整trace的宽度。

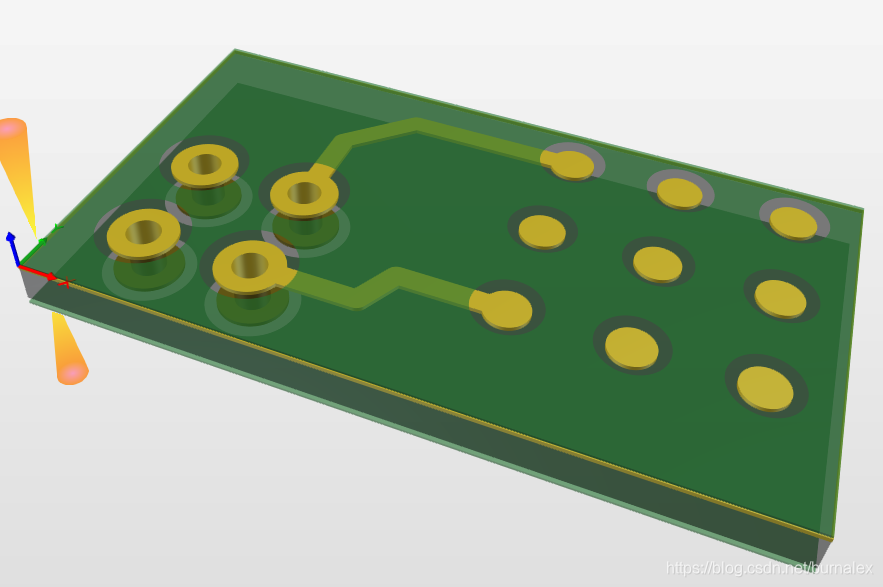

6.直接在3D中查看设计外观。
