ESP-IDF使用记录

1. 工程

1.1 工程编译和修改

一定记得，工程只能每次做一次小改，改完编译通过了才能进行下一步操作，一次修改太多，必报错，因为工程中存在各种校验
比如：修改使用的芯片，一定要将当前的工程编译通过后，然后修改到想要的初步状态，编译通过，再换芯片，再次编译

1.2 工程添加文件

在对应的目录下的CMakeLists.txt下添加对应的目录和文件
参考：ESP32 IDF 给工程新增文件夹与源文件

1.3 工程添加现有组件

参考：IDF 组件管理器
组件库：The ESP Component Registry
组件参考：espressif/led_strip
添加组件：到vscode的下面输出串口那里，找到终端，然后输入指令，这里用的led_strip

idf.py add-dependency "espressif/led_strip^3.0.0"

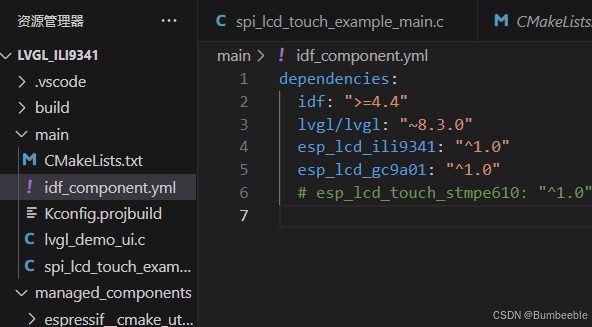

添加完组件，会在main目录下的idf_componet.yml文件中看到，不需要的组件可以注释掉

在这里插入图片描述

注意：如果工程中，一个组件都没有，要把idf_componet.yml文件删掉，留下个空的文件会编译不通过

2. 代码

2.1 整体使用

整个代码是跑在FreeRTOS上的，自己加的代码，就相当于RTOS里面的一个默认的任务，实际写代码完全可以和写裸机代码一样的写，反而是多了很多现成的接口可以用，反而更简单
延时使用vTaskDelay(1000 / portTICK_PERIOD_MS);，系统自动处理延时，而不是加死等
由于ESP-IDF的接口都封装了很多层，实际运行起来，并没有使用裸机的程序直接操作IO口的响应速度快，实际体验就是，不用DMA，直接挨个发送数据刷屏，并不会比stm32用同样方式块
需要速度快的地方都得用DMA，代码处理慢主要是API把很多硬件操作包了太多层，看着一行代码，实际执行，十条指令打不住，甚至上百

2.2 代码里面的工具

错误返回的结构ESP_RETURN_ON_ERROR
返回如果出错，就直接return退出并报错

/**
 * Macro which can be used to check the error code. If the code is not ESP_OK, it prints the message and returns.
 */
#define ESP_RETURN_ON_ERROR(x, log_tag, format, ...) do {                                                  \
        esp_err_t err_rc_ = (x);                                                                           \
        if (unlikely(err_rc_ != ESP_OK)) {                                                                 \
            ESP_LOGE(log_tag, "%s(%d): " format, __FUNCTION__, __LINE__ __VA_OPT__(,) __VA_ARGS__);        \
            return err_rc_;                                                                                \
        }                                                                                                  \
    } while(0)

使用

    ESP_RETURN_ON_ERROR(i2c_read_bytes(tp, POINT_BUFFER_INDEX, pointdata, 14), TAG, "I2C read failed");

3. VSCODE+ESPIDF的使用

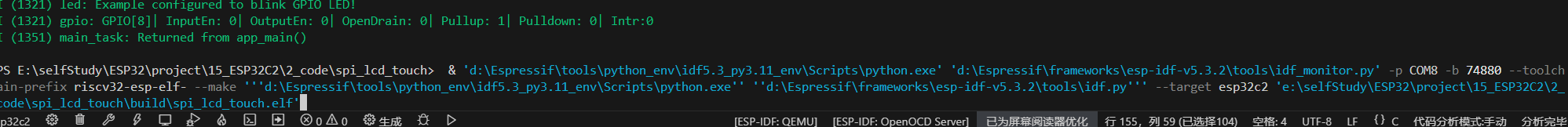

3.1 ESP-IDF暂停打印

打印如果不停下来，就一直滚动个不停，很难看到
使用CTRL+]快捷键，可以关闭打印，然后就能停下来看打印
方向键向上，然后回车，就能重新打开打印，芯片复位后重新跑起来
这样操作还能复位然后重新运行芯片
总结：两个功能，停止打印和软件重新运行

3.2 ESP-IDF无法找到定义

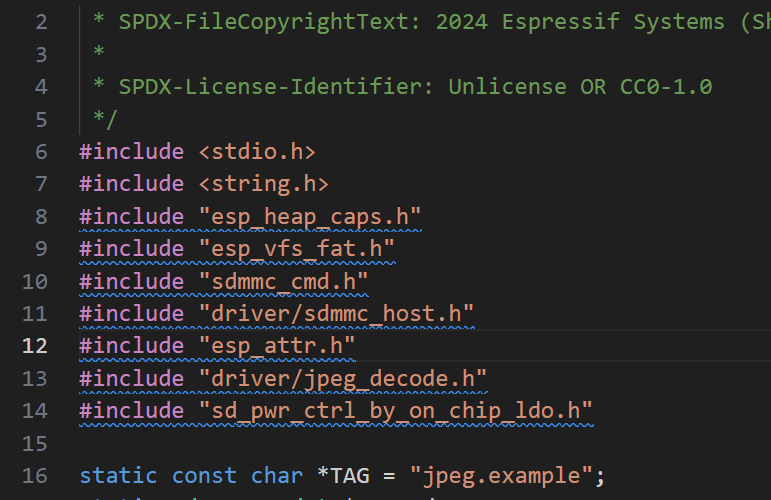

打开工程后，头文件下面都有个波浪线，表示编辑器找不到文件

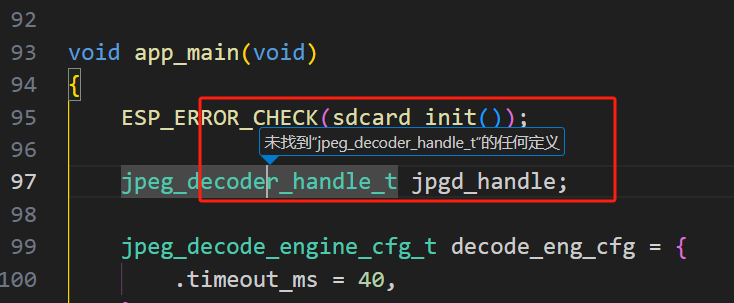

库函数都找不到定义

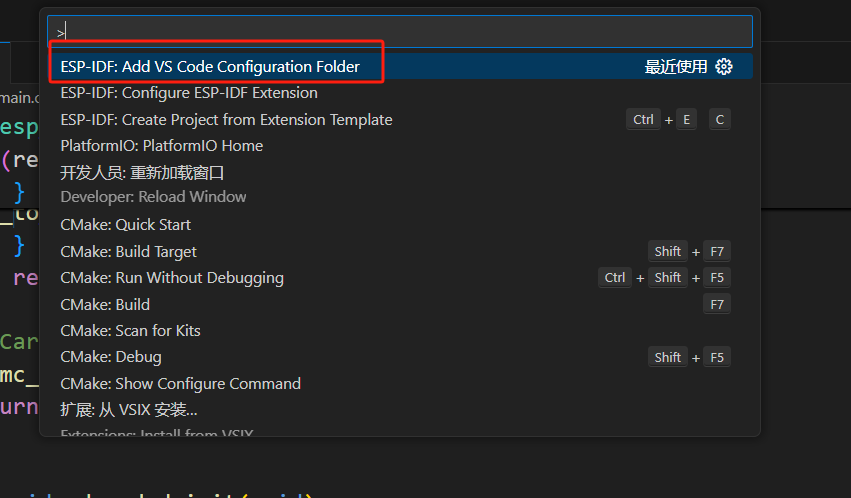

解决方案：查看----命令面板----ESP-IDF:Add VS Code Configuration Folder
等编辑器的代码分析跑一会，就好了
如果点了查看定义之后，就只有一个进度条在跑，半天不跳转，可以直接关闭串口，重新打开工程
