ScadaGUI 快速入门

2.1 新建项目

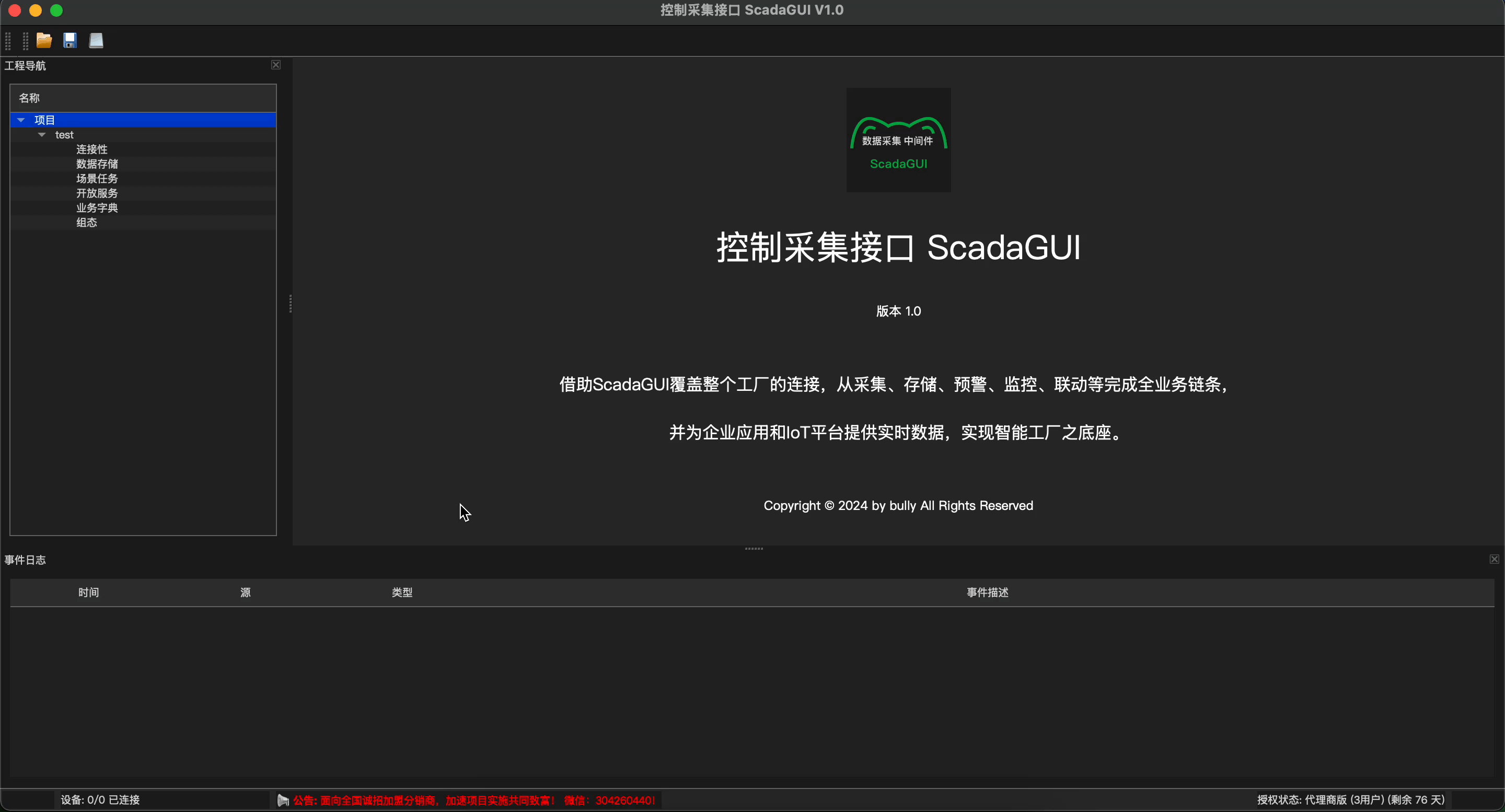

点击左侧的项目节点，右键新建项目。

新建工程项目

2.2 新建通道

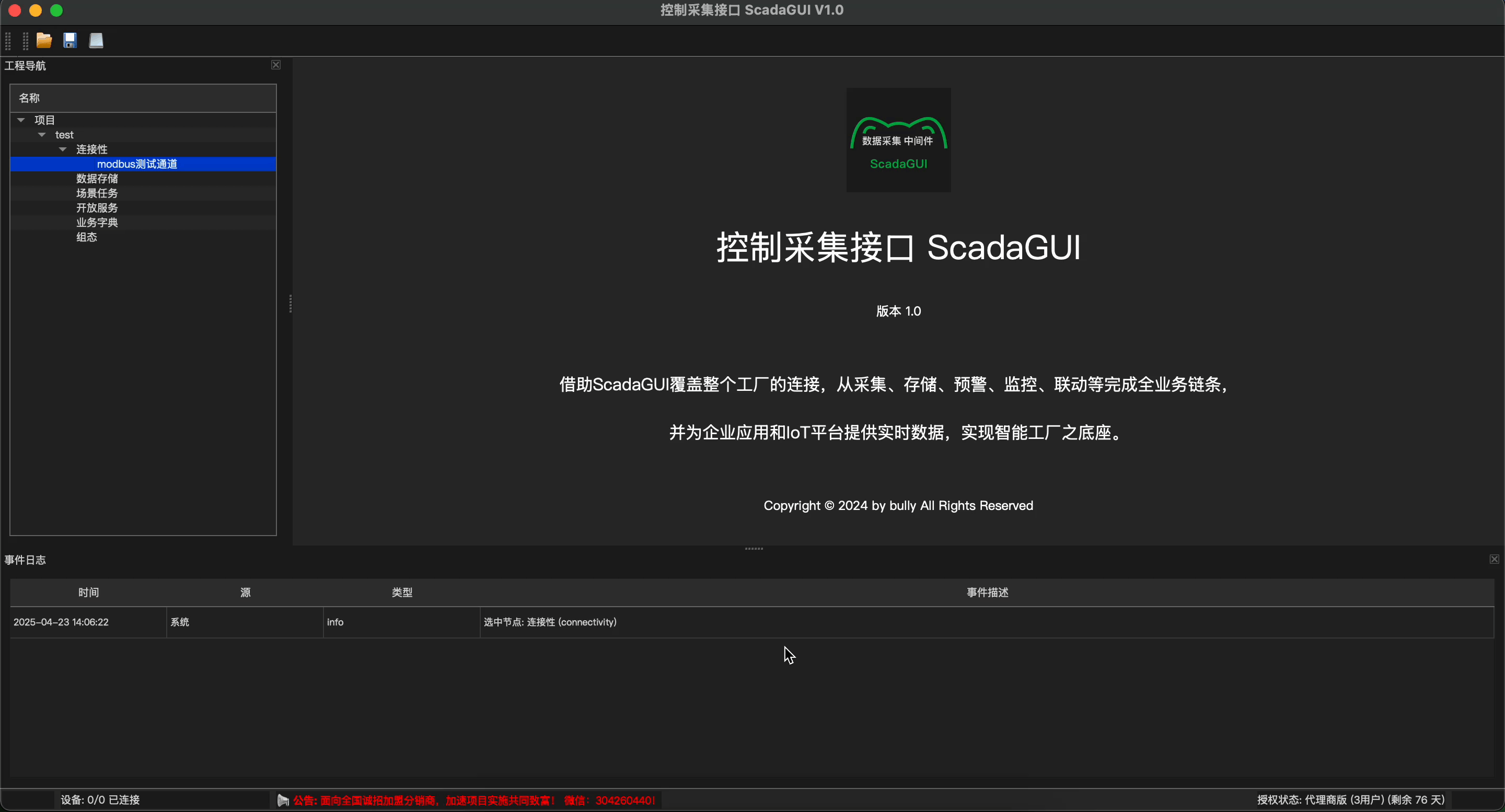

点击左侧项目树中的连接性，右键新建通道。填写通道项目的协议等信息数据，点击完成。

新建协议通道

2.3 新建设备

点击新建的通道后，右键在该通道协议下新建设备。新建设备后，右键属性中填写设备的基本信息及通信数据。

新建物理设备

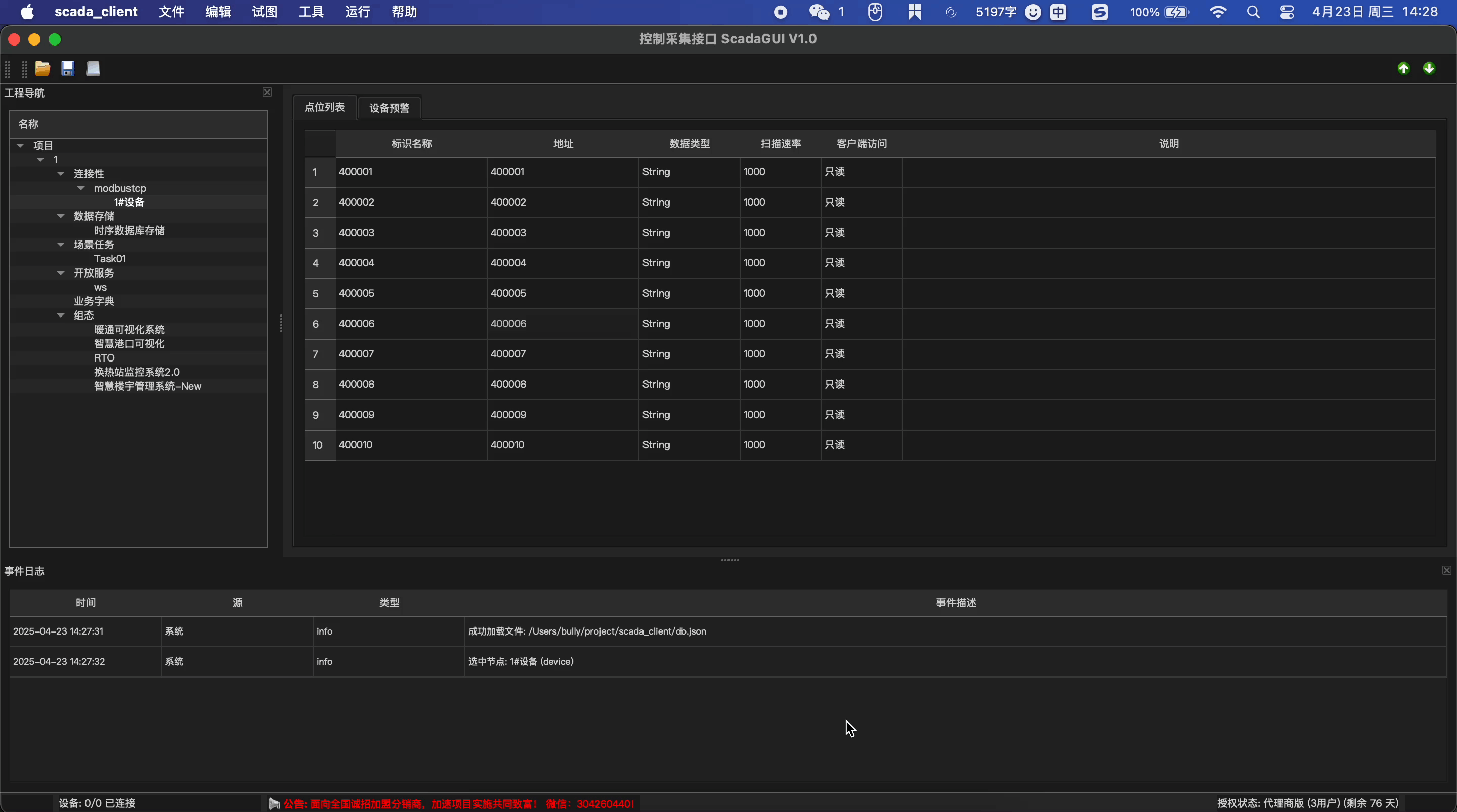

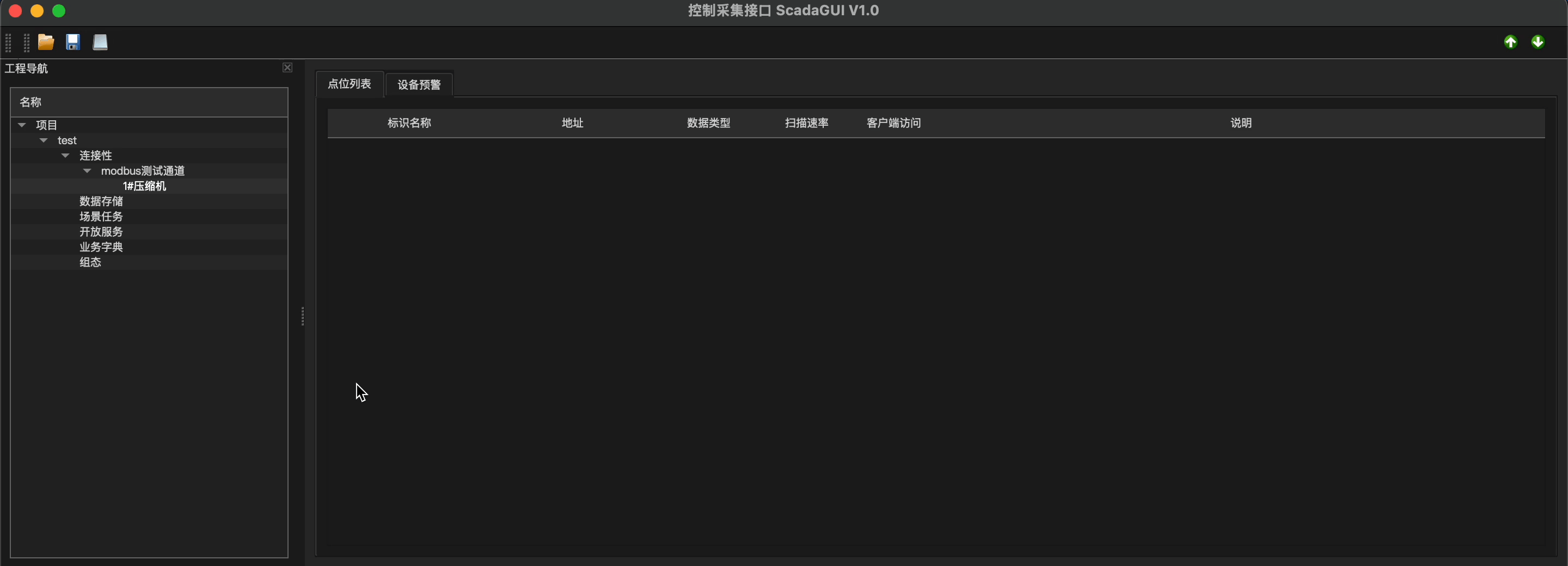

2.4 新建点位

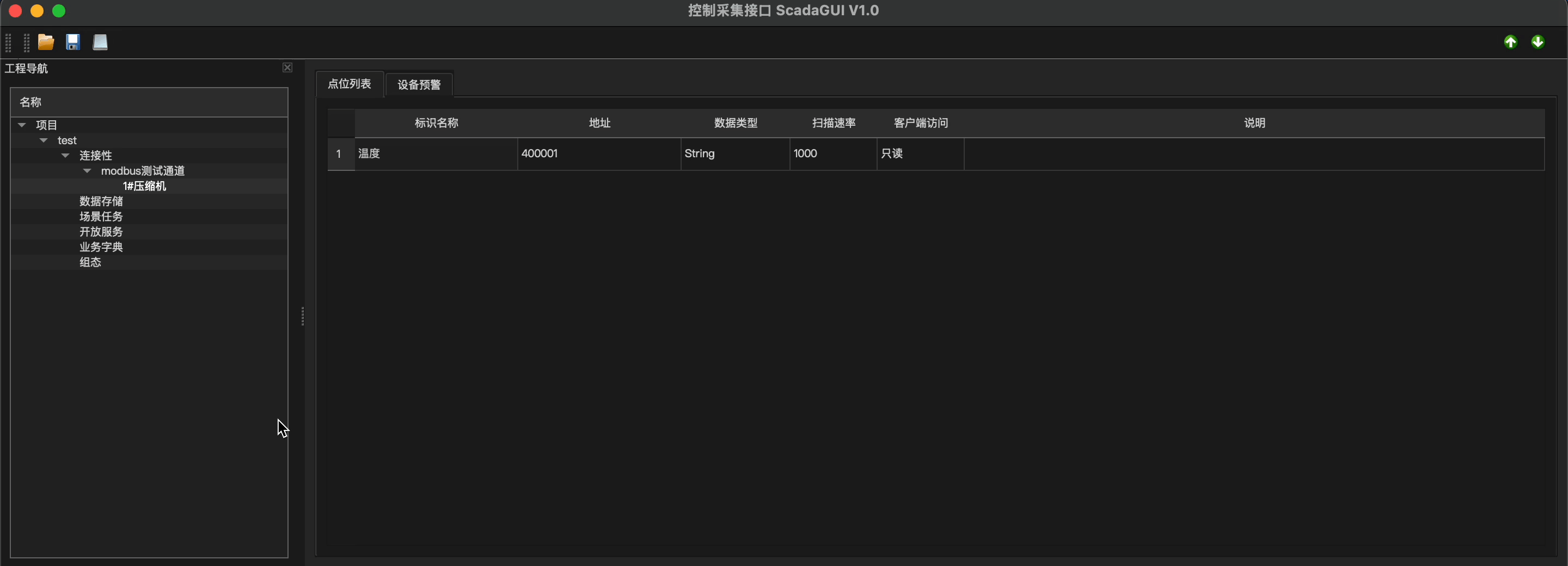

点击左侧对应的设备，在右侧面板中右键菜单，选择新建标识，在弹出的属性面板中录入该点位信息的基本信息及寄存器地址等即可。

新建设备点位

2.5 新建存储

点击左侧面板中的数据存储，右键新建存储任务后。在右侧的信息面板中分别录入存储类型，存储基本信息，字段存储的映射关系以及存储执行的条件及频率，点击保存即可。

新建数据存储

2.6 新建场景任务

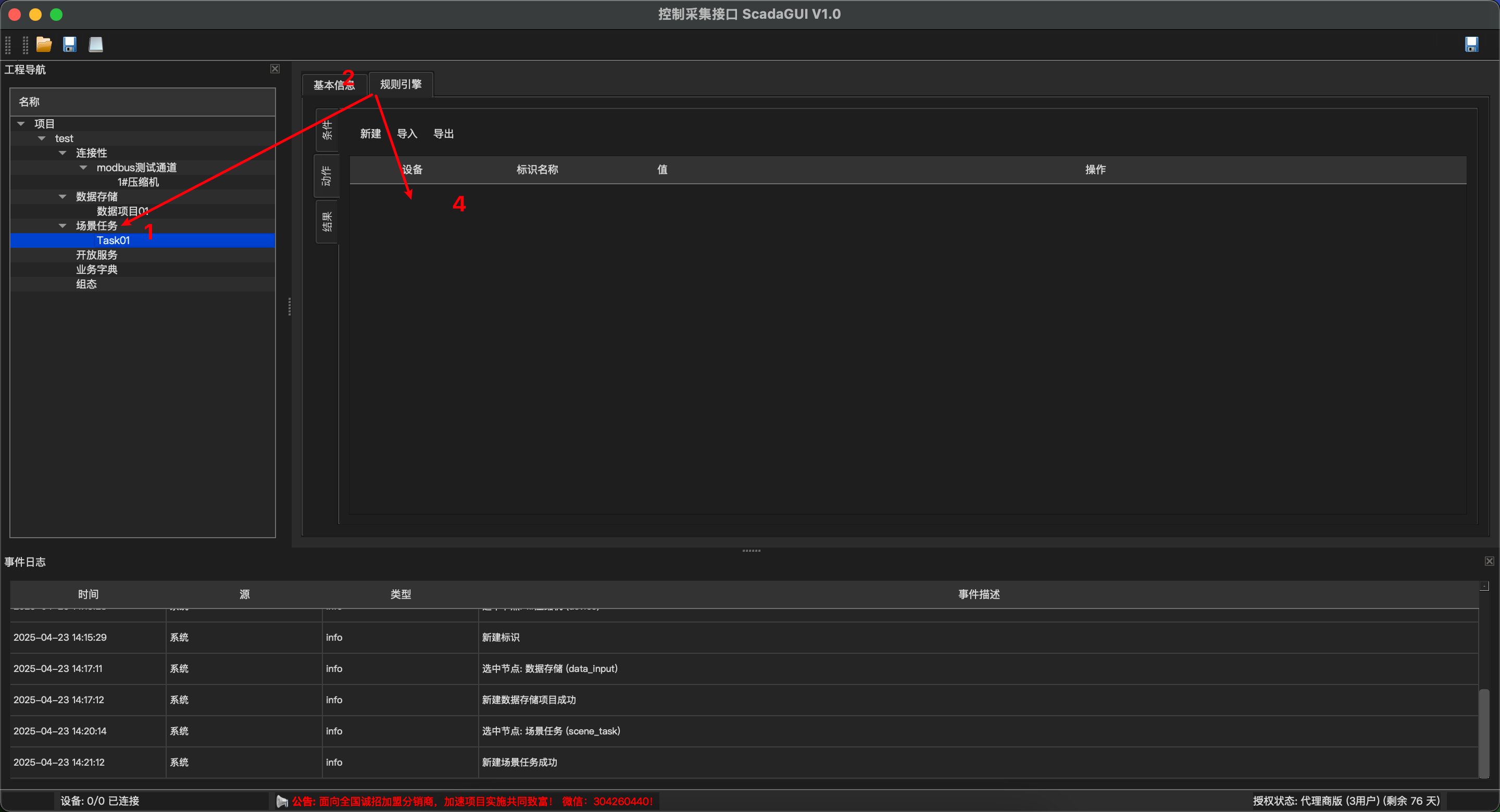

点击左侧面板中的场景任务，右键新建场景任务。然后在右侧面板中录入任务的执行条件、执行动作、动作后的通知即可。

新建场景任务

2.7 新建开放任务

选中左侧面板中的开放服务，右键新建开放任务。在弹出的窗口中录入开放的类型及其他信息。然后在右侧面板中右键选择标识即可。

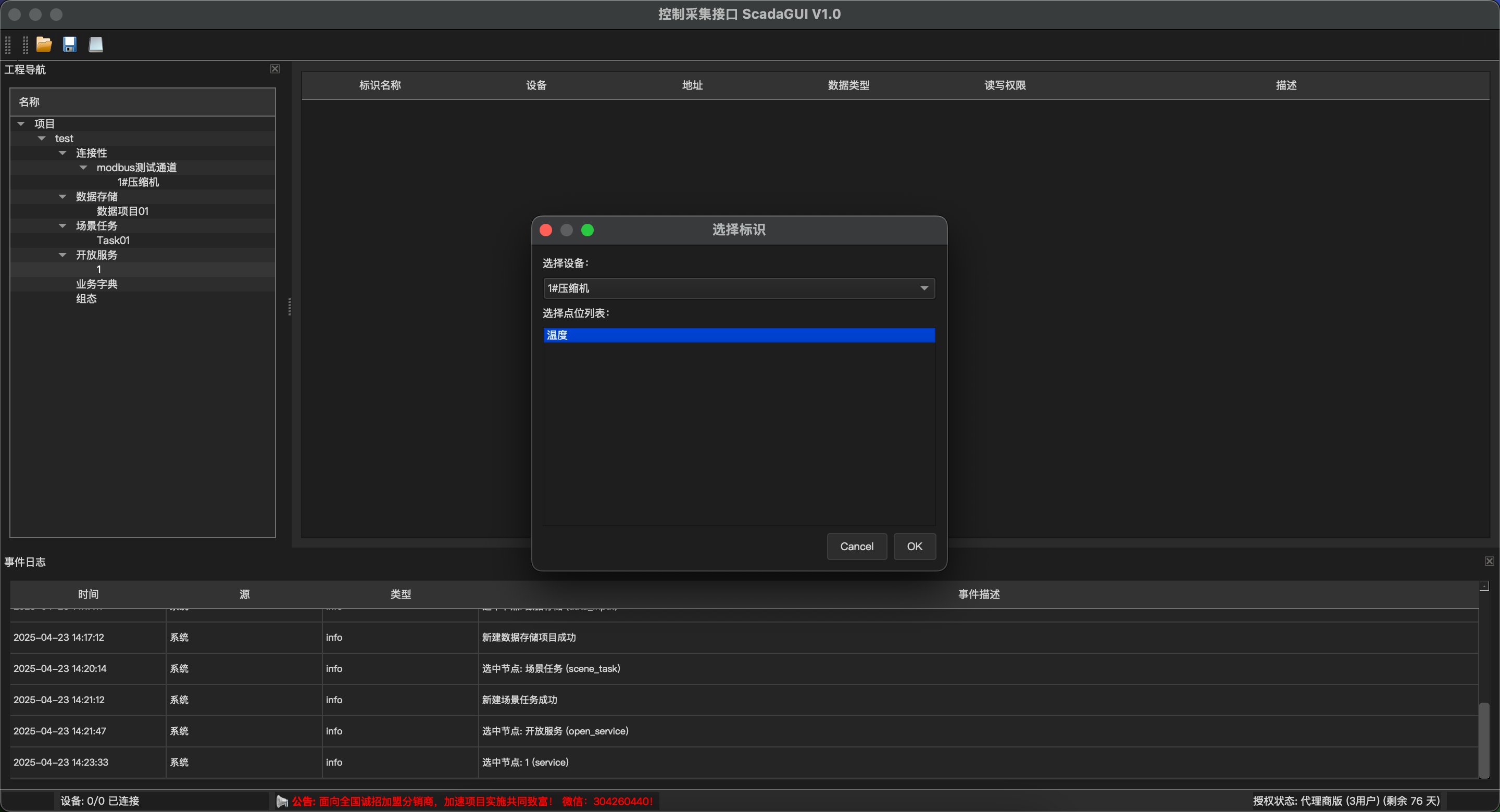

选择开放标识

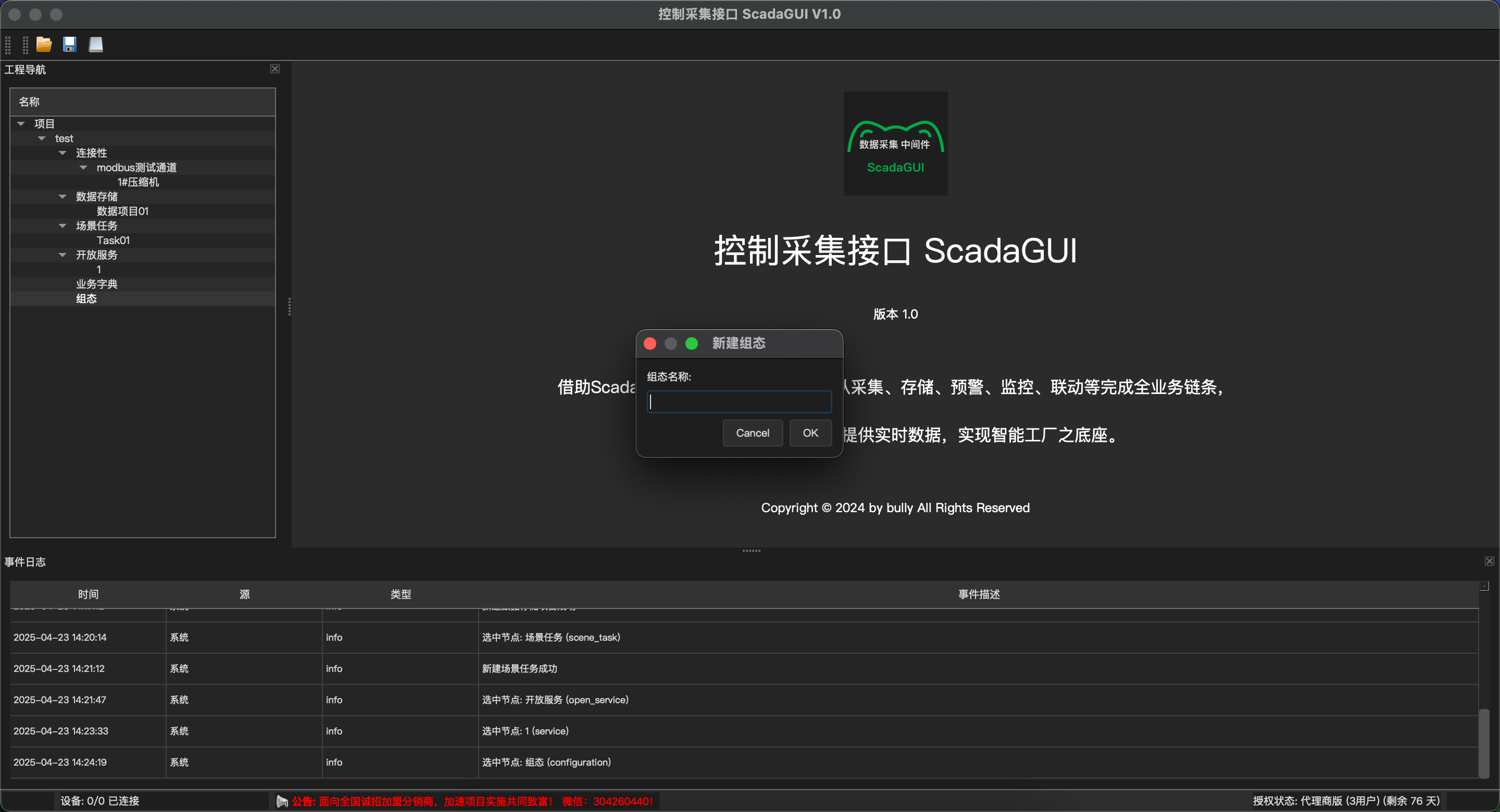

2.8 新建组态

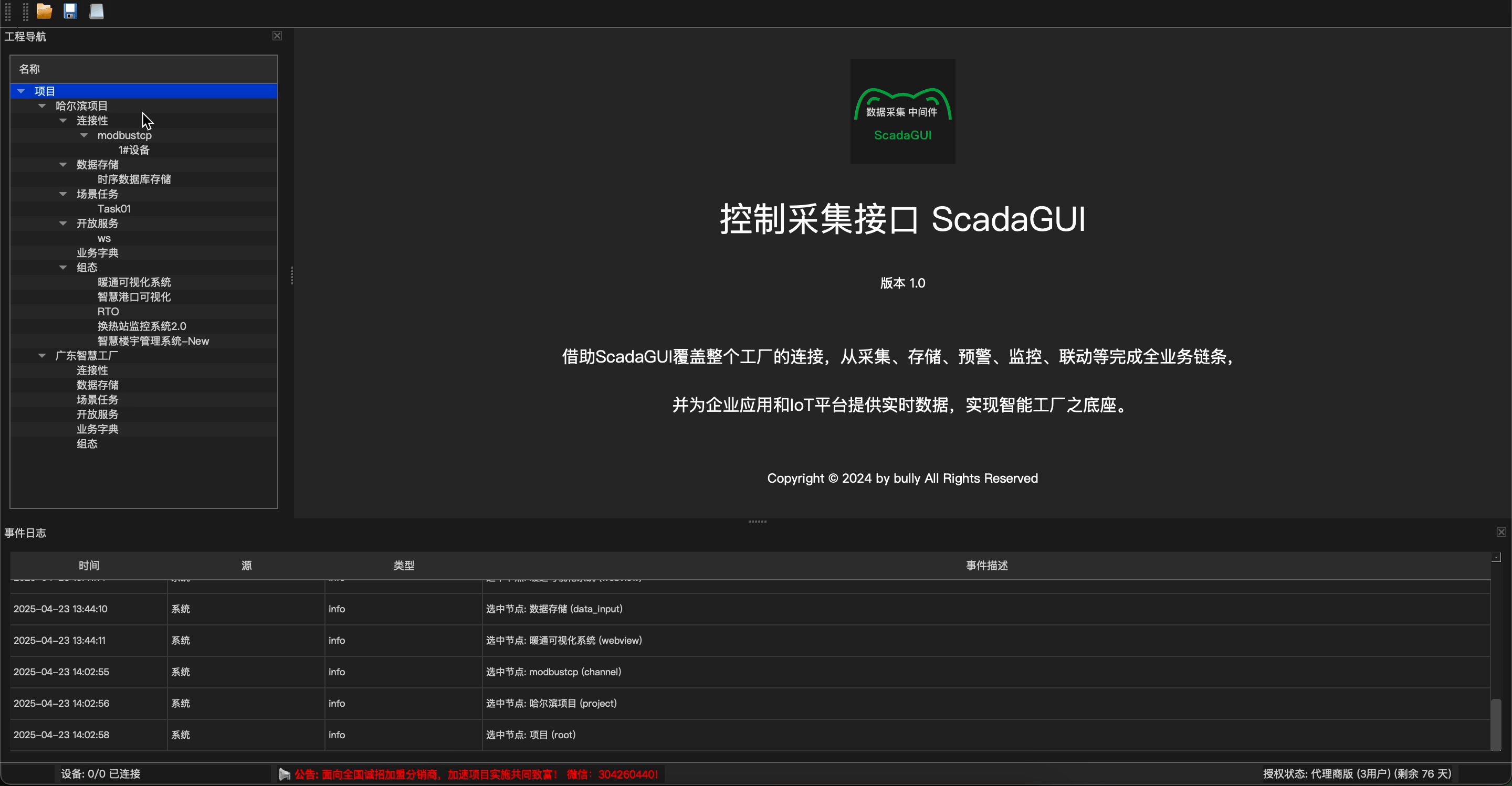

在左侧工厂树中选中组态，右键新建组态录入组态信息即可。

新建组态

2.9 数据实时监控

点击顶部菜单运行->连接，待通道设备连接成功后，然后点击工具->启动Quick Client即可。

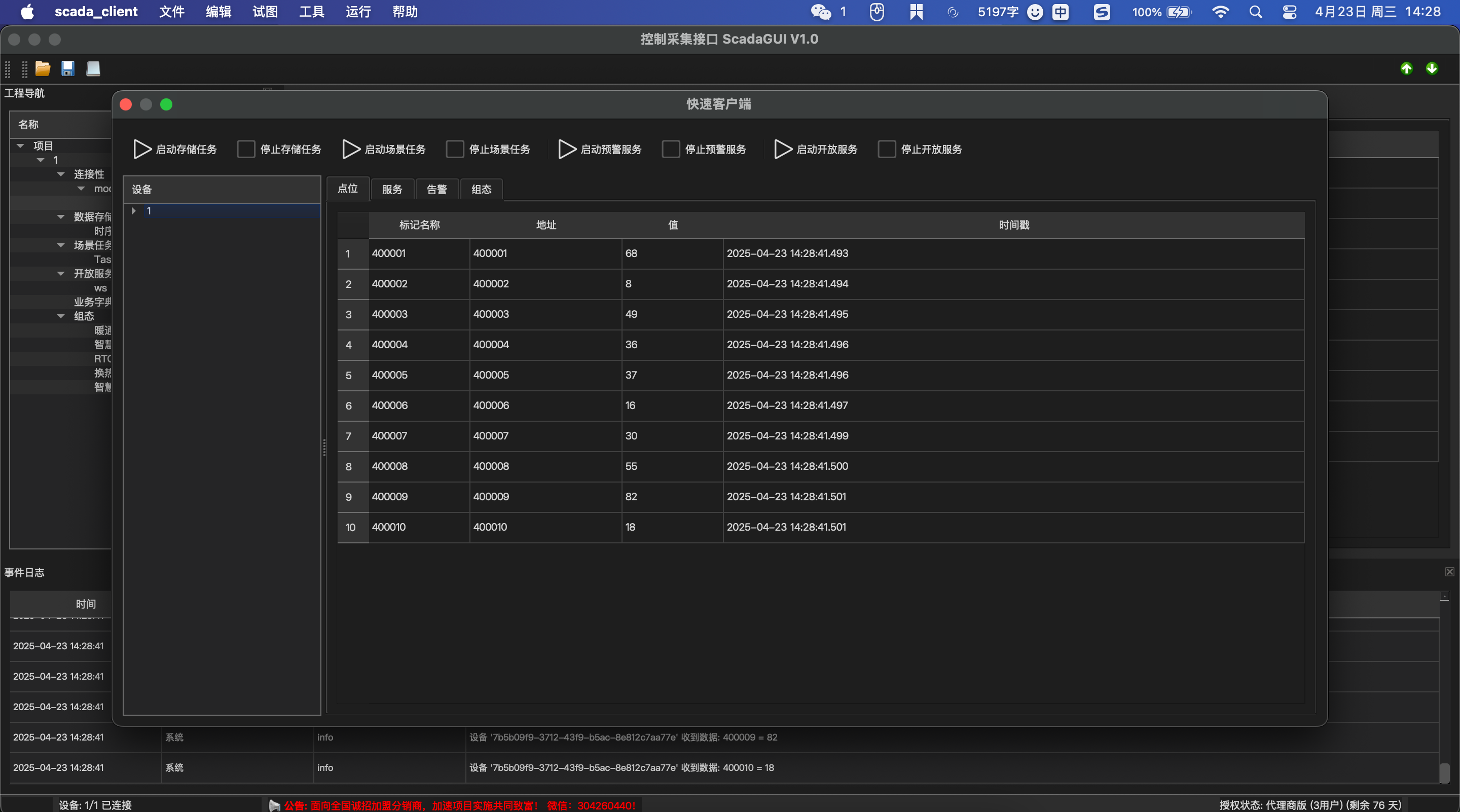

打开监控面板

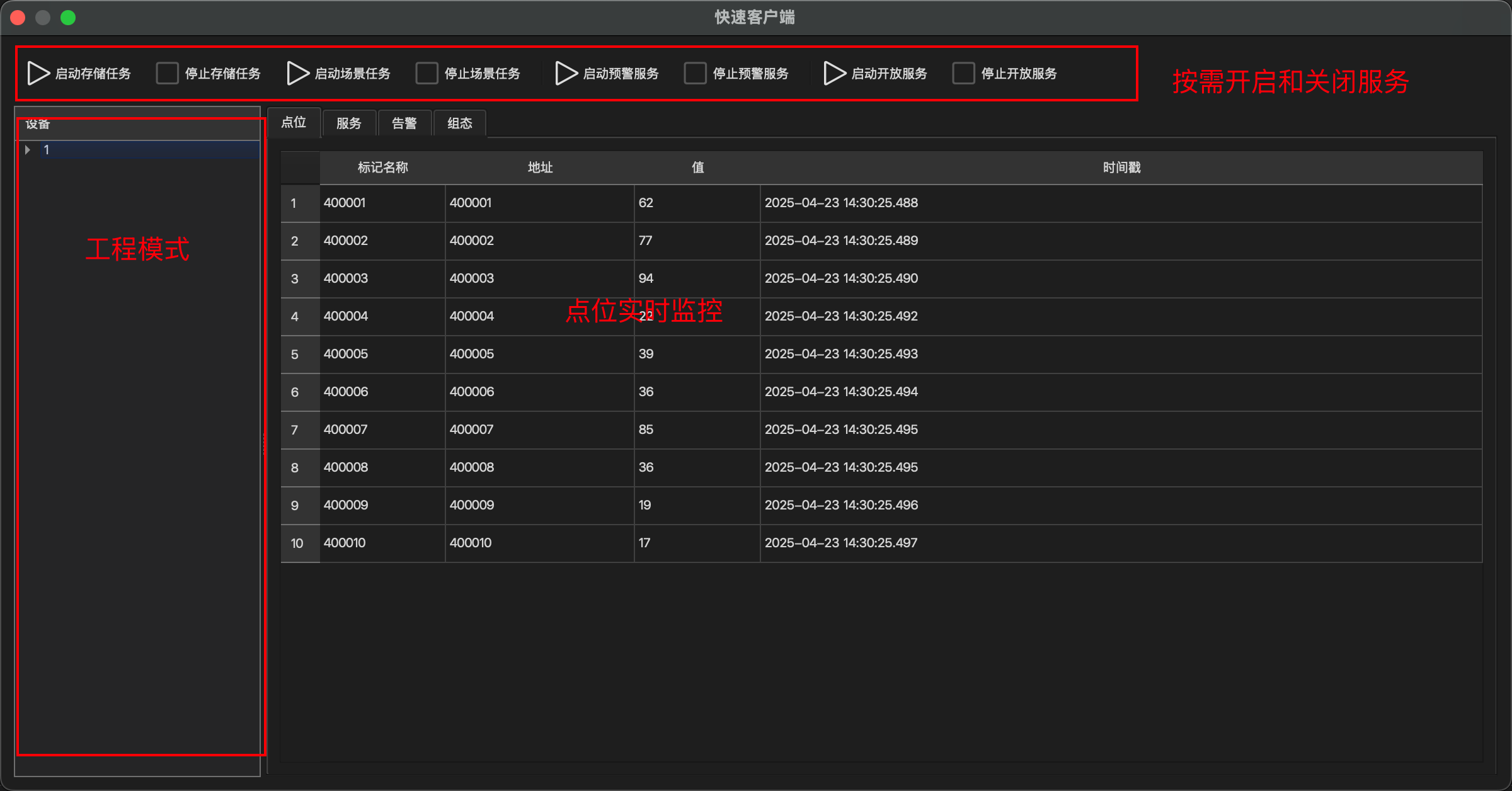

快速客户端面板

按需操作
