STM32单片机：电源管理（三）(STM32L4xx)

• 电压稳压器

除了待机电路和备份域外，两个内置的嵌入式线性稳压器为所有数字电路供电。主稳压器输出电压（VCORE）可以通过软件编程到2个不同的电压范围，通过寄存器（PWR_CR1）中的（VOS）位选择电压范围。以根据系统的最大工作频率优化功耗。

复位后，电压稳压器始终处于启用状态。根据应用模式，VCORE电源由主稳压器（MR）或低功率稳压器（LPR）提供。

• 在运行、睡眠和停止0模式下，两个稳压器都启用，主稳压器（MR）为VCORE域（内核、存储器和数字外设）提供全功率。
• 在低功耗运行和低功耗睡眠模式下，主稳压器（MR）关闭，低功率稳压器（LPR）向VCORE域提供低功率电源，用于保留寄存器，SRAM1和SRAM2的内容。
• 在停止1和停止2模式下，主稳压器（MR）关闭，低功率稳压器（LPR）向VCORE域提供低功率电源，用于保留寄存器，SRAM1和SRAM2的内容。

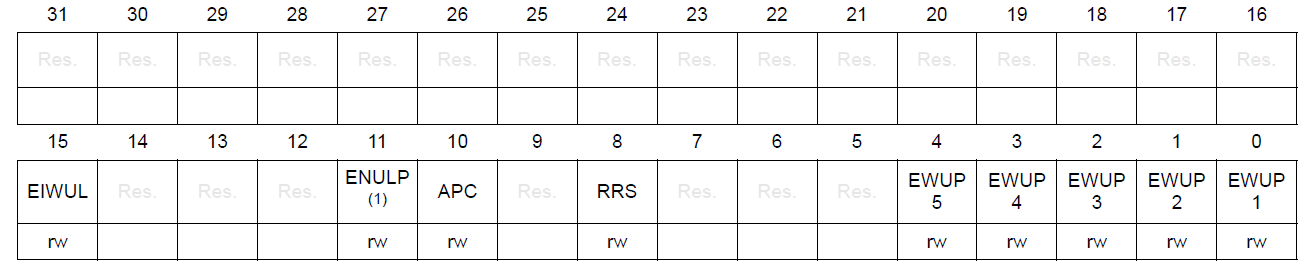

• 在待机模式下（保留SRAM2内容）：寄存器（PWR_CR3）的（RRS=1），主稳压器（MR）关闭，低功率稳压器（LPR）仅向SRAM2供电。内核、数字外设（待机电路和备份域除外）和SRAM1均已断电。
