STM32单片机：电源管理（二）(STM32L4xx)

• 独立的模拟外设电源

为了提高ADC和DAC转换精度并使得供电电源更具灵活性，模拟外设有一个独立的电源，可以在PCB上采取单独的滤波电路以屏蔽噪声。

• 模拟外设电源电压输入采用单独的VDDA引脚
• VSSA引脚提供模拟外设电源接地

VDDA电源电压可以不同于VDD。在启用由VDDA供电的任何模拟外围设备（A/D转换器、D/A转换器、比较器、运算放大器、电压基准缓冲器）之前，必须检查VDDA是否正常供电。

当使用单个电源时，VDDA可以通过滤波电路在芯片外部连接到VDD，以确保VDDA电压无噪声。

关于ADC和DAC的基准电压：

为了确保低压ADC输入和DAC输出的准确性，用户可以将一个低于VDDA的单独基准电压连接到VREF+。VREF+可以是模拟输入（ADC）或输出（DAC）信号的最高电压，表示ADC或DAC的满标度值。

VREF+可以由外部基准电压或内部基准缓冲电压（VREFBUF）提供。

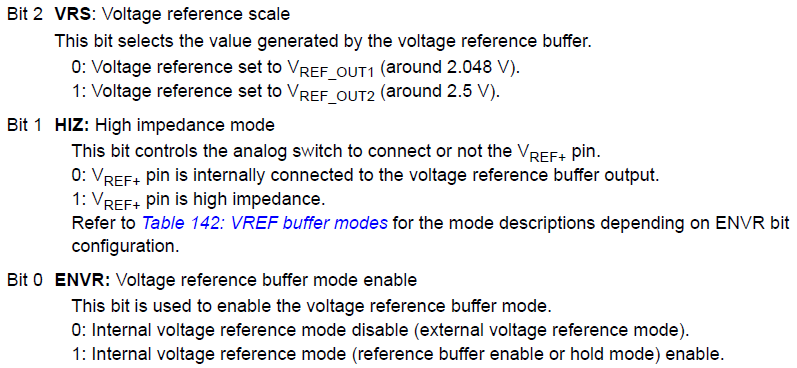

通过VREFBUF控制和状态寄存器（VREFBUF_CSR）中设置（ENVR=1）位来启用内部电压基准。当（VRS=1）时，电压参考被设置为2.5V，当（VRS=0）时，电压基准被设置为2.048V。当（H
