STM32单片机：电源管理（一）(STM32L4xx)

STM32L4xx 系列设备需要的供电电源VDD（1.71V --- 3.6V），一些外围设备通过独立的电源供电：VDDA、VDDUSB、VLCD、VDDIO2（存在于STM32L47x/L48x/L49x/L4ax）。

如果VDD引脚上没有有效的工作电源，则不得提供这些电源：VDDA、VDDUSB、VLCD、VDDIO2。

• VDD（1.71V --- 3.6V）

VDD是I/O、内部稳压器和系统模拟电路（如复位、电源管理和内部时钟）的外部电源。它通过VDD引脚从外部提供。

• VDD12（1.05V --- 1.32V）

连接到VCORE的外部电源。在连接到外部SMPS时绕过内部稳压器，仅在具有外部SMPS电源选项的封装上通过VDD12引脚从外部提供。

• VDDA 1.62V(ADC/COMP)  1.8V(DAC/OPAMP)  2.4V(VREFBUF)  --- 3.6V

VDDA是A/D转换器、D/A转换器、电压基准缓冲器、运算放大器和比较器的外部模拟电源。VDDA电压独立于VDD电压。当不使用这些外围设备时，VDDA最好连接到VDD。

• VDDUSB（3.0V --- 3.6V）

VDDUSB是USB收发器的外部独立电源。VDDUSB电压独立于VDD电压。当不使用USB时，VDDUSB最好连接到VDD。

在小封装芯片上，VDDUSB电源可能没有专用引脚，而是内部连接到VDD。对于此类芯片，当使用USB时，VDD必须遵守VDDUSB的供电范围。

• VDDIO2（1.08V --- 3.6V） （存在于STM32L47x/L48x/L49x/L4ax）

VDDIO2是14个I/O（PG[15:2]）的外部电源。VDDIO2电压电平独立于VDD电压，当PG[15:2]不使用这个单独的电源时，将VDDIO2直接连接到VDD。

• VLCD（2.5V --- 3.6V）

LCD控制器可以通过VLCD引脚从外部供电，也可以通过芯片内部升压转换器产生的电压供电。VLCD与IO引脚复用，当LCD不使用时，VLCD可以用作GPIO。

• VBAT（1.55V --- 3.6V）

当VDD不存在时，VBAT是RTC、外部时钟32kHz振荡器和备份寄存器的电源。

VBAT内部连接到VDD，适用于没有专用引脚的小型封装。

• VREF+，VREF-

VREF+是ADC和DAC的输入基准电压。它也是内部电压基准缓冲器的输出。

当 VDDA < 2V 时，VREF+  = VDDA

当 VDDA >= 2V 时，2V <= VREF+ <= VDDA

当ADC和DAC未使能时，VREF+可以接地。

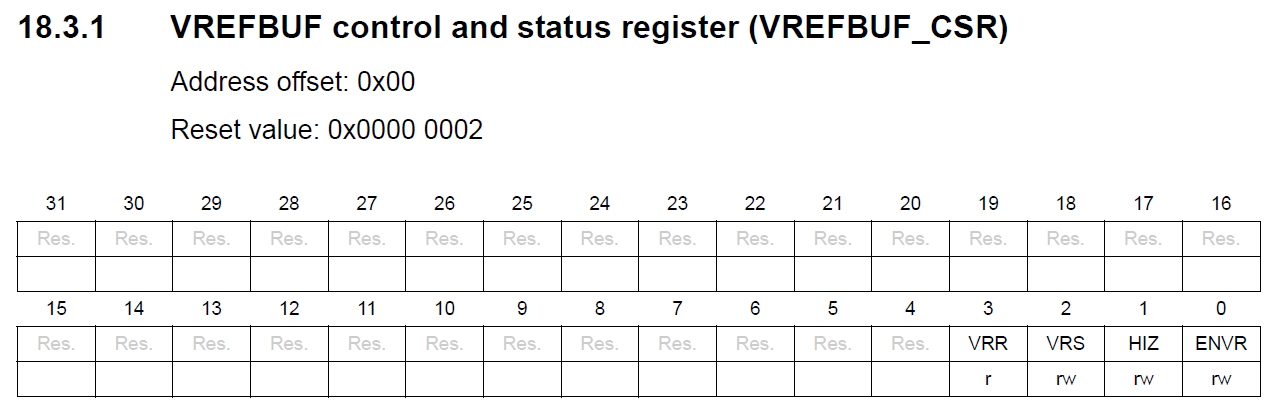

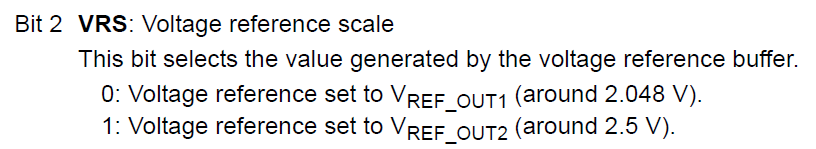

内部电压基准缓冲器支持两个输出电压，通过配置寄存器（VREFBUF_CSR）中的（VRS）位来设置输出电压。

 当 VREF+ = 2.048V 时，要求 VDDA >= 2.4V

 当 VREF+ = 2.5 时，要求 VDDA >= 2.8V

VREF+和VREF-引脚并非在所有封装上都可用。当封装上没有对应引脚时，它们分别连接到VDDA和VSSA。

当VREF+与VDDA在封装中连接在一起时时，内部电压基准缓冲器不可用，必须保持禁用状态。另外VREF-必须始终连接到VSSA。

芯片内部的线性稳压器用于为内部数字电源VCORE供电，VCORE是数字外设和存储器的电源。

STM32L41x/L42x/L43x/L44x/L45x/L46x 电源功能框图



STM32L47x/L48x/L49x/L4ax 电源功能框图
