项目说明文档

项目简介

这是一个基于 Spring Boot 的多功能 Web 应用系统，主要提供以下两大核心功能：

  1. PDF拼版工具 - 可视化PDF页面编辑与拼接
  2. 公式计算系统 - 可视化拖拽式数学公式设计与计算

技术栈

后端

  • Spring Boot 3.5.6 - Web应用框架
  • Java 17 - 编程语言
  • Apache PDFBox 3.0.5 - PDF处理库
  • Aviator 5.4.3 - 表达式引擎
  • Lombok - 简化Java代码

前端

  • 原生 HTML5 + CSS3 + JavaScript
  • 响应式设计，支持移动端访问

服务端口

  • 默认端口：9999

功能一：PDF拼版工具

功能概述

PDF拼版工具是一个强大的可视化PDF编辑系统，允许用户上传多个PDF文件，通过拖拽、缩放、旋转、裁切等操作，将多个PDF页面拼接成一个新的PDF文档。

界面展示

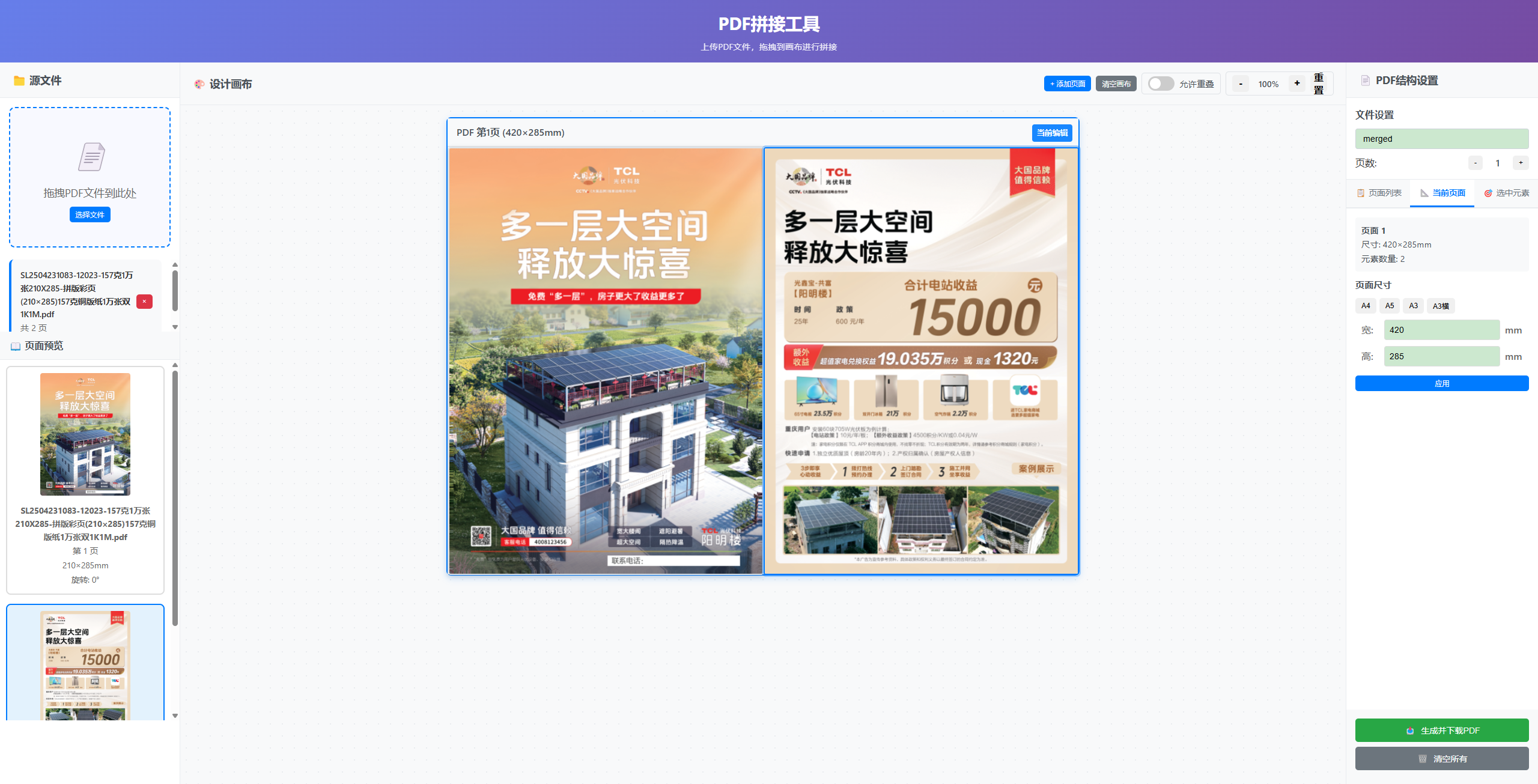

在这里插入图片描述

功能特点

✅ 多文件上传 - 支持同时上传多个PDF文件
✅ 页面预览 - 自动生成页面缩略图
✅ 可视化编辑 - 拖拽式画布操作
✅ 灵活布局 - 自定义页面尺寸（支持A3、A4、A5等预设）
✅ 精确控制 - 支持毫米级精度的位置、缩放、旋转调整
✅ 页面裁切 - 支持四边距离裁切和矩形区域裁切
✅ 重叠模式 - 可选择允许或禁止页面元素重叠
✅ 实时预览 - 画布实时显示最终效果
✅ 批量处理 - 一次性配置多页PDF拼版

使用方法

1. 访问页面

打开浏览器访问：http://localhost:9999/pdf/index.html

2. 上传PDF文件
  • 点击"选择文件"按钮或拖拽PDF文件到上传区域
  • 系统自动解析PDF页面并生成缩略图
3. 设计PDF布局
  • 点击"添加页面"创建目标PDF页面
  • 设置页面尺寸（可选择A3、A4、A5预设或自定义）
  • 从左侧拖拽源PDF页面到画布中
4. 调整页面元素
  • 位置调整：拖拽元素到目标位置
  • 缩放：调整元素的X/Y缩放比例
  • 旋转：设置旋转角度（0-360度）
  • 裁切：设置裁切区域和边距
5. 生成PDF
  • 点击"生成并下载PDF"按钮
  • 系统自动生成拼版后的PDF文件并下载

API接口说明

1. 上传PDF文件
POST /api/pdf/upload
Content-Type: multipart/form-data

参数:
- file: PDF文件（支持多文件）

响应:
{
  "success": true,
  "message": "文件上传成功",
  "data": [
    {
      "fileId": "uuid",
      "fileName": "原文件名.pdf",
      "pageIndex": 0,
      "widthMm": 210,
      "heightMm": 297,
      "rotation": 0,
      "thumbnailBase64": "base64编码的缩略图"
    }
  ]
}
2. 拼接PDF
POST /api/pdf/merge
Content-Type: application/json

请求体:
{
  "outputFileName": "输出文件名",
  "targetPages": [
    {
      "widthMm": 210,
      "heightMm": 297,
      "sourcePages": [
        {
          "sourceFileId": "文件ID",
          "sourcePageIndex": 0,
          "transform": {
            "offsetX": 0,
            "offsetY": 0,
            "scaleX": 1.0,
            "scaleY": 1.0,
            "rotation": 0,
            "cropTop": 0,
            "cropBottom": 0,
            "cropLeft": 0,
            "cropRight": 0
          }
        }
      ]
    }
  ]
}

响应:
返回生成的PDF文件（二进制流）
3. 清理缓存
DELETE /api/pdf/cache/{fileId}  # 清理指定文件缓存
DELETE /api/pdf/cache           # 清理所有缓存

响应:
{
  "success": true,
  "message": "缓存清理成功"
}

核心技术实现

  • 坐标系转换：自动处理前端坐标系（左上角原点）与PDF坐标系（左下角原点）的转换
  • 图形变换：使用变换矩阵实现平移、缩放、旋转的复合操作
  • 裁切处理：支持基于四边距离的裁切和矩形区域裁切
  • 内存管理：使用ConcurrentHashMap缓存PDF文档，支持主动清理

功能二：公式计算系统

功能概述

公式计算系统是一个可视化的数学表达式设计与计算平台。用户可以通过拖拽式流程图界面设计复杂的数学公式，系统自动编译为可执行的表达式，并支持保存、加载、管理公式库。

界面展示

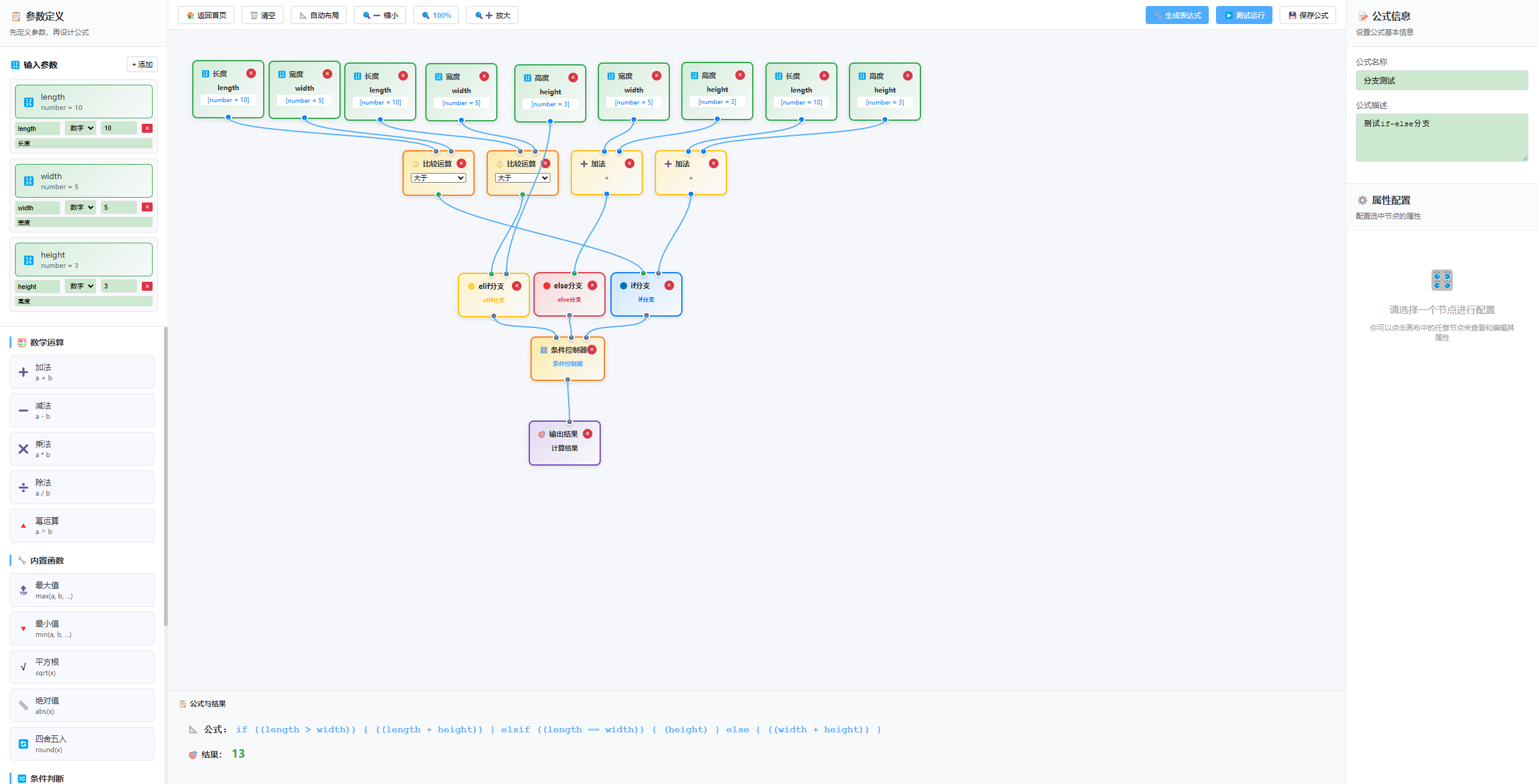

在这里插入图片描述

功能特点

✅ 可视化设计 - 拖拽式流程图界面，无需编写代码
✅ 丰富的运算符 - 支持加减乘除、取整、最大最小值等
✅ 参数化输入 - 自定义输入参数及默认值
✅ 实时计算 - 即时验证公式正确性
✅ 公式管理 - 保存、加载、删除公式
✅ 公式库 - 统一管理所有已保存的公式
✅ 表达式缓存 - 提升计算性能
✅ 错误提示 - 友好的错误信息提示

使用方法

1. 访问公式管理页面

打开浏览器访问：http://localhost:9999/aviator/index.html

2. 创建新公式
  • 点击"新建公式"按钮
  • 进入可视化编辑器页面
3. 设计公式（编辑器页面）
  • 定义参数：设置输入参数名称、类型、默认值
  • 拖拽节点：从工具栏拖拽运算节点到画布
  • 连接节点：连接输入和输出端口构建计算流程
  • 设置属性：为每个节点配置属性（如运算符类型）
  • 生成表达式：系统自动生成计算表达式
4. 测试公式
  • 在测试面板输入参数值
  • 点击"计算"按钮查看结果
  • 验证公式是否正确
5. 保存公式
  • 填写公式名称和描述
  • 点击"保存"按钮
  • 公式自动保存到本地JSON文件
6. 管理公式
  • 返回公式管理页面查看所有已保存的公式
  • 支持编辑、删除操作
  • 按更新时间倒序显示

API接口说明

1. 计算公式
POST /api/formula/calculate
Content-Type: application/json

请求体:
{
  "expression": "a + b * 2",
  "inputs": {
    "a": 10,
    "b": 5
  }
}

响应:
{
  "success": true,
  "message": "计算成功",
  "data": {
    "success": true,
    "outputs": {
      "result": 20
    },
    "executionTime": 5
  }
}
2. 保存公式
POST /api/formula/save
Content-Type: application/json

请求体:
{
  "name": "公式名称",
  "description": "公式描述",
  "expression": "a + b * 2",
  "parameters": {
    "a": {
      "id": "a",
      "name": "参数A",
      "type": "number",
      "defaultValue": 0
    }
  },
  "nodes": [...],
  "connections": [...]
}

响应:
{
  "success": true,
  "message": "公式保存成功: 公式名称"
}
3. 获取公式列表
GET /api/formula/list

响应:
{
  "success": true,
  "message": "获取成功",
  "data": [
    {
      "name": "公式名称",
      "description": "公式描述",
      "expression": "a + b * 2",
      "createTime": 1697468400000,
      "updateTime": 1697468400000,
      "parameters": {...},
      "nodes": [...],
      "connections": [...]
    }
  ]
}
4. 加载指定公式
GET /api/formula/load/{formulaName}

响应:
{
  "success": true,
  "message": "加载成功",
  "data": {
    "name": "公式名称",
    "description": "公式描述",
    "expression": "a + b * 2",
    ...
  }
}
5. 删除公式
DELETE /api/formula/delete/{formulaName}

响应:
{
  "success": true,
  "message": "公式删除成功: 公式名称"
}

核心技术实现

  • 表达式引擎：基于 Aviator 5.4.3，支持复杂的数学表达式计算
  • 表达式缓存：使用 ConcurrentHashMap 缓存编译后的表达式，提升性能
  • 文件存储：公式保存为JSON格式，存储在 ./formulas 目录
  • 文件名处理：自动清理非法字符，支持中文文件名
  • 异常处理：完善的错误捕获和友好的错误提示

公式存储位置

公式以JSON格式存储在项目根目录的 formulas 文件夹中：

demo/
├── formulas/
│   ├── 公式名称1.json
│   ├── 公式名称2.json
│   └── ...

快速开始

环境要求

  • JDK 17+
  • Maven 3.6+
  • 现代浏览器（Chrome、Firefox、Edge等）

启动步骤

1. 克隆或下载项目
cd demo
2. 编译项目
mvn clean package
3. 运行项目
java -jar target/demo-0.0.1-SNAPSHOT.jar

或者直接运行主类：

mvn spring-boot:run
4. 访问应用

启动成功后，访问以下地址：

  • 首页：http://localhost:9999/
  • PDF拼版工具：http://localhost:9999/pdf/index.html
  • 公式计算系统：http://localhost:9999/aviator/index.html

配置说明

application.yml

server:
  port: 9999  # 服务端口

spring:
  servlet:
    multipart:
      max-file-size: 1000MB      # 最大文件上传大小
      max-request-size: 1000MB   # 最大请求大小

公式存储路径

默认公式存储路径为 ./formulas，可通过配置修改：

formula:
  storage:
    path: ./formulas  # 公式存储目录

项目结构

demo/
├── src/main/java/com/example/
│   ├── pdfSplice/              # PDF拼版模块
│   │   ├── controller/         # 控制器
│   │   │   └── PdfController.java
│   │   ├── service/            # 服务层
│   │   │   └── PdfService.java
│   │   └── model/              # 数据模型
│   │       ├── PdfMergeRequest.java
│   │       ├── PdfPageInfo.java
│   │       ├── TargetPageConfig.java
│   │       ├── MergePageConfig.java
│   │       └── PageTransform.java
│   │
│   ├── aviatorCount/           # 公式计算模块
│   │   ├── controller/         # 控制器
│   │   │   └── FormulaController.java
│   │   ├── service/            # 服务层
│   │   │   └── DynamicFormulaCalculator.java
│   │   └── model/              # 数据模型
│   │       ├── CalculateRequest.java
│   │       ├── FormulaResult.java
│   │       └── SavedFormula.java
│   │
│   └── DemoApplication.java    # 应用入口
│
├── src/main/resources/
│   ├── static/                 # 静态资源
│   │   ├── pdf/               # PDF拼版前端
│   │   │   ├── index.html
│   │   │   ├── css/
│   │   │   └── js/
│   │   └── aviator/           # 公式计算前端
│   │       ├── index.html
│   │       ├── edit.html
│   │       ├── css/
│   │       └── js/
│   └── application.yml         # 配置文件
│
├── formulas/                   # 公式存储目录
├── img/                        # 文档图片
│   ├── pdf.png                # PDF拼版工具截图
│   └── 公式.png               # 公式计算系统截图
├── pom.xml                     # Maven配置
└── README.md                   # 说明文档

注意事项

PDF拼版工具

  1. 上传的PDF文件缓存在内存中，长时间运行建议定期清理缓存
  2. 大文件处理可能需要较长时间，请耐心等待
  3. 确保浏览器支持现代JavaScript特性
  4. 坐标单位统一使用毫米（mm）

公式计算系统

  1. 公式以JSON格式存储在本地文件系统
  2. 公式名称支持中文，但会自动清理特殊字符
  3. 表达式遵循Aviator语法规则
  4. 计算结果会缓存，提升性能

常见问题

1. 端口被占用

如果9999端口被占用，请修改 application.yml 中的端口配置。

2. 文件上传失败

检查文件大小是否超过1000MB限制，可在配置文件中调整。

3. 公式保存失败

确保 formulas 目录存在且有写入权限。

4. PDF生成失败

检查浏览器控制台是否有错误信息，确认所有源PDF文件已正确上传。

技术支持

如有问题或建议，请联系开发团队。

许可证

本项目仅供学习和内部使用。

祝使用愉快！ 🎉
