STM32固件库通过按键控制led灯

前言

LED 灯的控制使用到 GPIO 外设的基本输出功能。

按键检测使用到 GPIO 外设的基本输入功能

本节通过实例来讲述如何使用STM32固件库，通过按键来控制led灯的亮灭。

1.硬件描述

文章是根据野火的STM32f103开发板指南者来进行讨论，在该开发板中，与按键和led有关的外设图如下：

1.1 led硬件描述

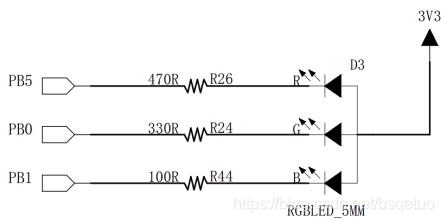

这是一个 RGB 灯，里面由红蓝绿三个小灯构成， 使用 PWM 控制时可以混合成 256 不同的颜色。硬件原理图如下：

我们只使用PB0，即绿色灯。

1.2 按键硬件描述

开发板所用按键带硬件消抖功能，它利用电容充放电的延时，消除了波纹，从而简化软件的处理，软件只需要直接检测引脚的电平即可。原理如图：

2.软件部分

2.1 led灯编程要点

1.使能GPIOD端口时钟。
2.初始化GPIO目标引脚为推挽输出模式。
3.编写简单测试程序。
4.方便移植：使用宏。

== 注意：使用推挽输出，原理见寄存器编程GPIO的原理 ==

bsp_led.h内容

#ifndef _BSP_LED_H
#define _BSP_LED_H

#include "stm32f10x.h"
//绿色
#define    LED_G_GPIO_PIN    GPIO_Pin_0
#define    LED_G_GPIO_PROT   GPIOB
#define    LED_G_GPIO_CLK    RCC_APB2Periph_GPIOB
//红色
#define    LED_R_GPIO_PIN    GPIO_Pin_5
#define    LED_R_GPIO_PROT   GPIOB
#define    LED_R_GPIO_CLK    RCC_APB2Periph_GPIOB
//蓝色
#define    LED_B_GPIO_PIN    GPIO_Pin_1
#define    LED_B_GPIO_PROT   GPIOB
#define    LED_B_GPIO_CLK    RCC_APB2Periph_GPIOB

#define    ON        1
#define    OFF       0

#define   LED_G(a)   if(a) \
	                       GPIO_ResetBits(LED_G_GPIO_PROT, LED_G_GPIO_PIN); \
                     else  GPIO_SetBits(LED_G_GPIO_PROT, LED_G_GPIO_PIN);

#define LED_G_TOGGLE {LED_G_GPIO_PROT->ODR ^= LED_G_GPIO_PIN;}

void LED_GPIO_Config(void);

#endif /* _BSP_LED_H */

bsp_led.c内容

// bsp ：board support package 板级支持包
#include "bsp_led.h"

void LED_GPIO_Config(void)
{
	GPIO_InitTypeDef  GPIO_InitStruct;

	RCC_APB2PeriphClockCmd(LED_G_GPIO_CLK, ENABLE);

	GPIO_InitStruct.GPIO_Pin = LED_G_GPIO_PIN;
	GPIO_InitStruct.GPIO_Mode = GPIO_Mode_Out_PP;
	GPIO_InitStruct.GPIO_Speed = GPIO_Speed_50MHz;

	GPIO_Init(LED_G_GPIO_PROT, &GPIO_InitStruct);
}

2.2 按键编程要点

1.使能GPIOD端口时钟。
2.初始化GPIO目标引脚为浮空输入模式。
3.编写简单测试程序。
4.方便移植：使用宏。

== 注意：使用浮空输入，不用上拉，也不用下拉。这样做的原因是在硬件设计中，按键本身通过外部下拉。 ==

bsp_key.h内容

#ifndef _BSP_KEY_H
#define _BSP_KEY_H

#define KEY_ON 1
#define KEY_OFF 0

#include "stm32f10x.h"

#define    KEY1_GPIO_PIN    GPIO_Pin_0
#define    KEY1_GPIO_PROT   GPIOA
#define    KEY1_GPIO_CLK    RCC_APB2Periph_GPIOA

void KEY_GPIO_Config(void);
uint8_t Key_Scan(GPIO_TypeDef* GPIOx,uint16_t GPIO_Pin);


#endif /* _BSP_KEY_H */

bsp_key.c内容

#include "bsp_key.h"

void KEY_GPIO_Config(void)
{
	GPIO_InitTypeDef  GPIO_InitStruct;
	//配置端口时钟
	RCC_APB2PeriphClockCmd(KEY1_GPIO_CLK, ENABLE);

	GPIO_InitStruct.GPIO_Pin = KEY1_GPIO_PIN;
	GPIO_InitStruct.GPIO_Mode = GPIO_Mode_IN_FLOATING;

	GPIO_Init(KEY1_GPIO_PROT, &GPIO_InitStruct);
}

uint8_t Key_Scan(GPIO_TypeDef* GPIOx,uint16_t GPIO_Pin)
{
	/*检测是否有按键按下 */
  if (GPIO_ReadInputDataBit(GPIOx,GPIO_Pin) == KEY_ON )
		{
			/*等待按键释放 */
			while (GPIO_ReadInputDataBit(GPIOx,GPIO_Pin) == KEY_ON);
			return KEY_ON;
		} else
	return KEY_OFF;
}

2.3 主函数

注意，在原来的新建工程模板中，在User文件夹中新增了4个文件，分别是两个.c文件和两个.h文件。你要把他们添加到工程中，并且在魔术棒选项卡中指定两个头文件的路径
main.c内容：

#include "stm32f10x.h"   // 相当于51单片机中的  #include <reg51.h>
#include "bsp_led.h"
#include "bsp_key.h"


void Delay(uint32_t count)
{
	for(;count != 0;count--);
}

int main(void)
{
	// 来到这里的时候，系统的时钟已经被配置成72M。
	LED_GPIO_Config();
	KEY_GPIO_Config();

	while(1)
	{
		if(Key_Scan(KEY1_GPIO_PROT,KEY1_GPIO_PIN) == KEY_ON)
			LED_G_TOGGLE;

	}

}

后记

这个历程可以下载到开发板，刚开始灯亮，按键按下，灯灭，再次按下，灯亮，如此反复。使用固件库编程相比较寄存器编程来说，方便了很多。

附录

需要有固件库资源的朋友们，可找下面链接：
链接: STM32F103官方固件库V3.5.0.zip.

新建固件库工程的步骤以及成品，可在以下链接找到：
链接: 新建工程加模板.zip.
