【单片机毕业设计】【starkmcu】51单片机三层电梯控制系统

设计简介：

本设计是基于 51 单片机开发的空气质量监测与控制系统，具体功能如下：

1. 通过按键可实现外机和内机楼层的选择以及电梯开关门
2. 通过其中一个四相步进电机模拟电梯开关门
3. 通过另一个四相步进电机模拟电梯升降，每转两圈，代表一层
4. 通过两个LED灯代表此时电梯上下行状态
5. 通过数码管显示电梯处于的楼层

编号：L-51-25022101-S

单片机：STC89C52

PCB:

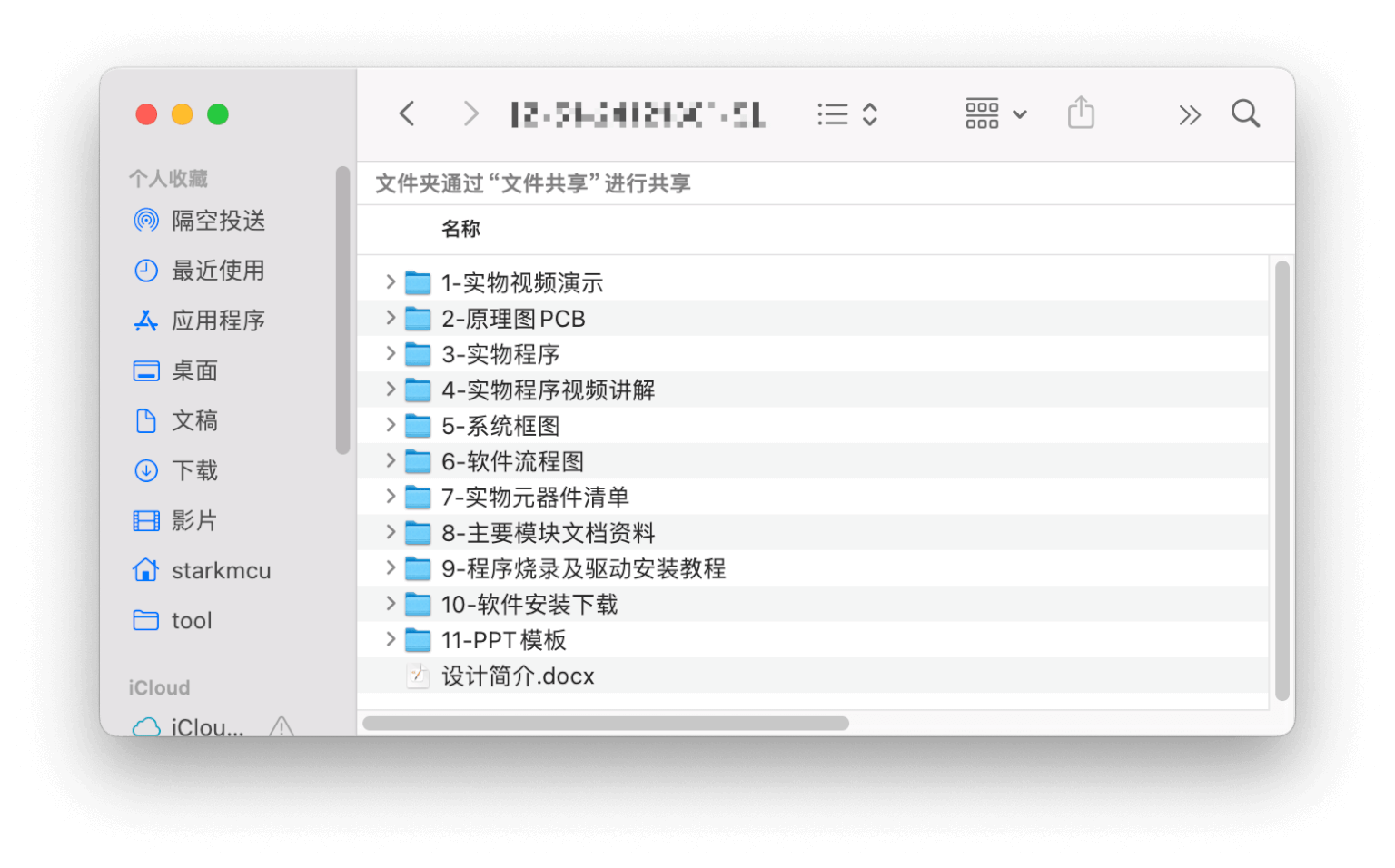

总体资料:

原理图

原文查看

系统框图

本设计以STC89C52单片机为核心控制器，加上其他的模块一起组成3层电梯的整个系统，其中包含中控部分、输入部分和输出部分。中控部分采用了STC89C52单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。输入由两部分组成，第一部分是独立按键，通过9个独立按键可以控制开关电梯门、按下相对应的楼层；第二部分是供电电路，给整个系统进行供电。输出由四部分组成，第一部分是ULN2003A四项步进电机及驱动模块, 通过该模块可以模拟电梯门的开关；第二部分是ULN2003A四项步进电机及驱动模块，通过该模块可以模拟电梯的上行和下行；第三部分是数码管，通过该模块可显示当前所在楼层；第四部分是LED指示灯，当电梯上行、下行时，其对应的指示灯亮；

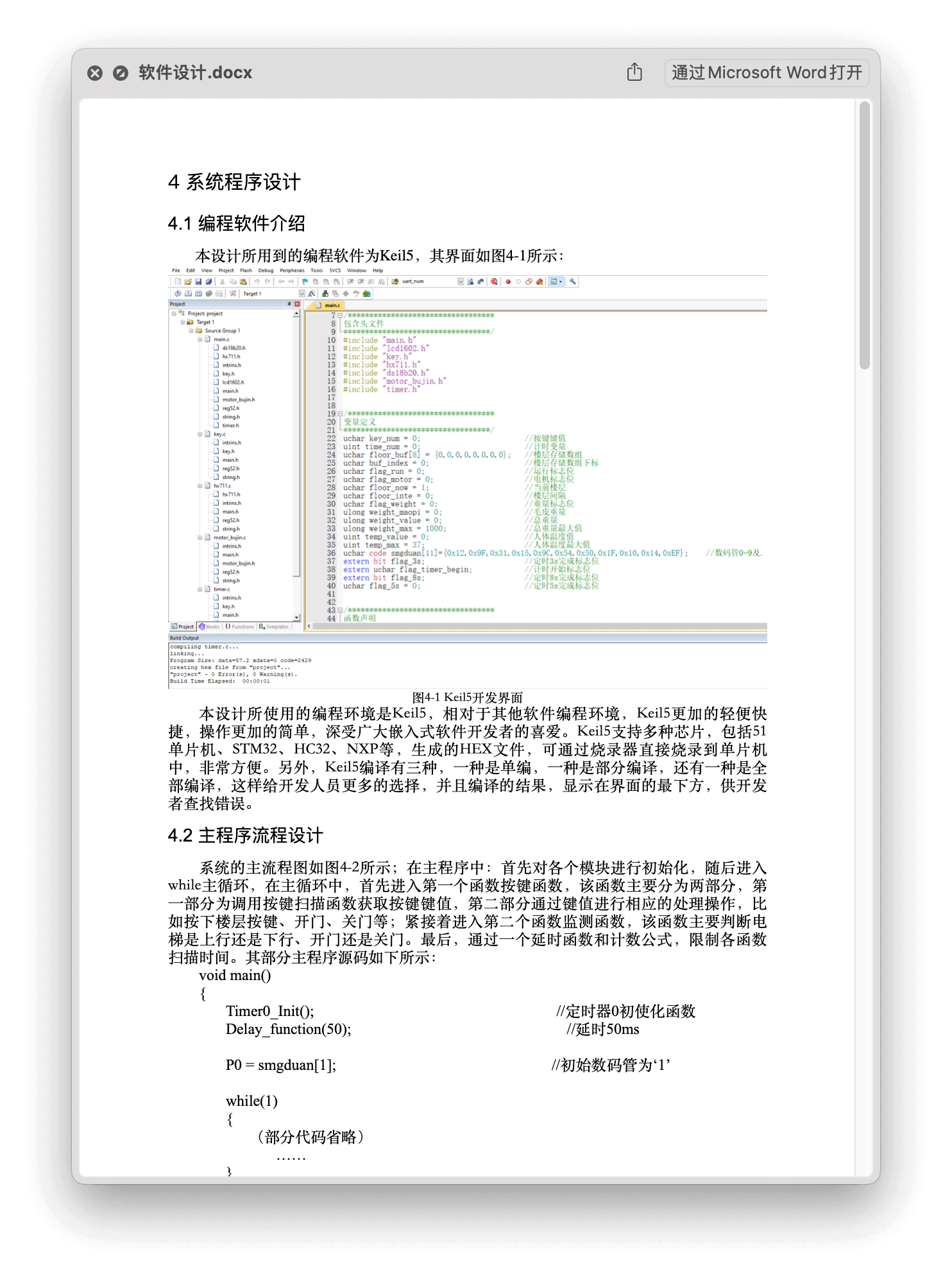

软件设计

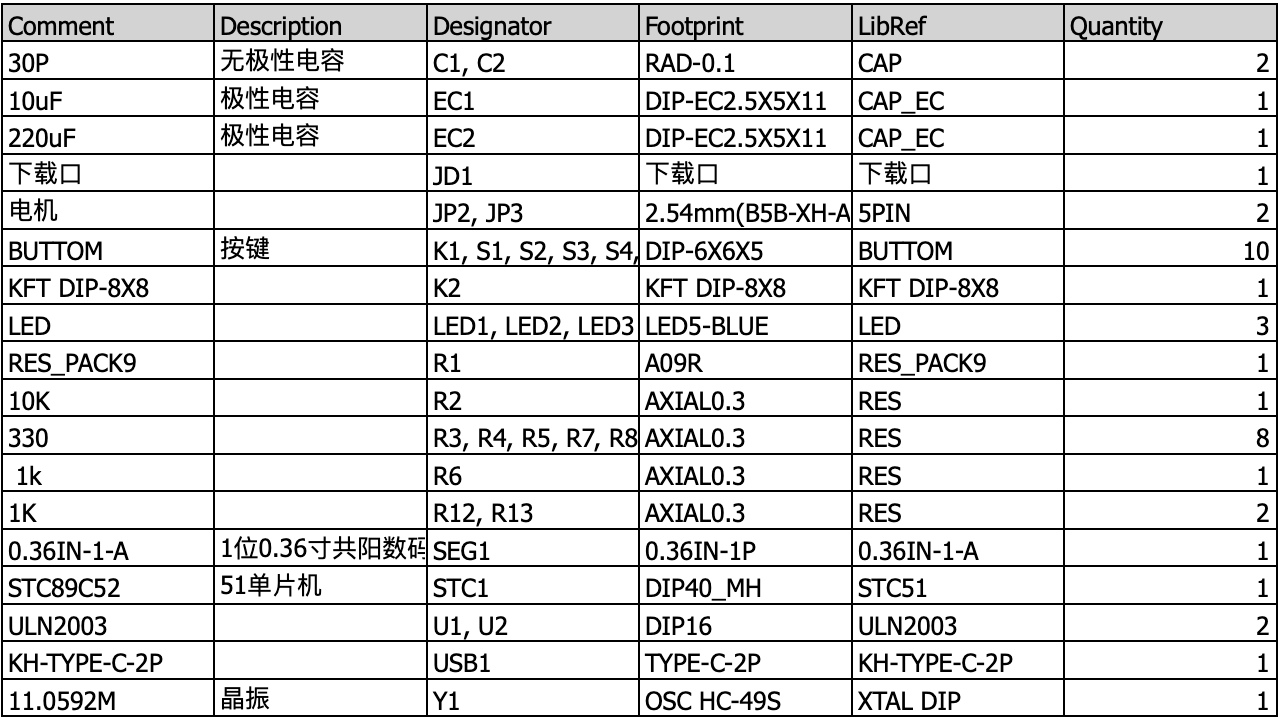

硬件清单

资料下载地址：

https://www.starkmcu.cn/2765.html
