【实物资料】基于STM32单片机的自动销售柜控制系统

设计简介

本设计是基于STM32单片机的自动销售柜控制系统，具体功能如下：

1. 通过3x3矩阵键盘模拟9种商品，按下商品键后可显示商品名称及价格。
2. 按下确认键后，利用红外计数器检测投币数量，若数量匹配，则步进电机正转180°以模拟出货。出货后5秒，步进电机反转180°回到原位，并清除显示的商品信息。
3. 使用触发型光敏电阻检测环境光照强度，当光照过低时，自动打开补光灯以照亮商品。
4. 数据通过OLED显示屏进行实时展示。
5. 通过WIFI模块，手机端提供三个界面：库存界面显示9种商品的数量并支持加减操作以进行补货或下架；销量界面展示9种商品的销售数量；销售额界面提供9种商品的销售额统计。

资料预览

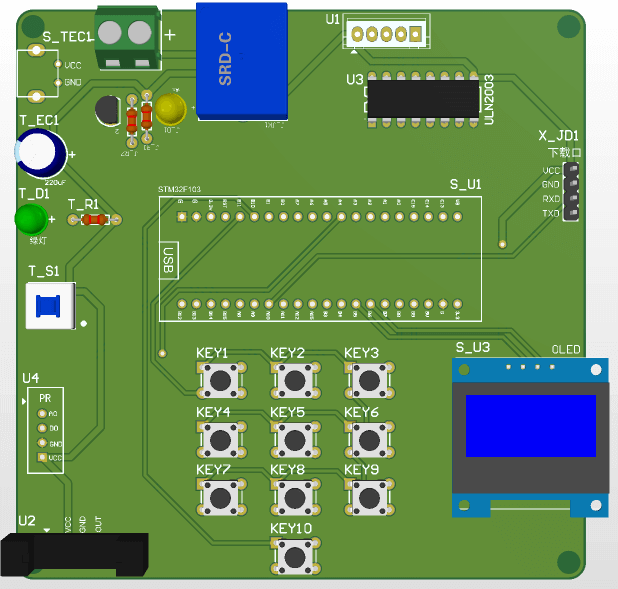

PCB预览

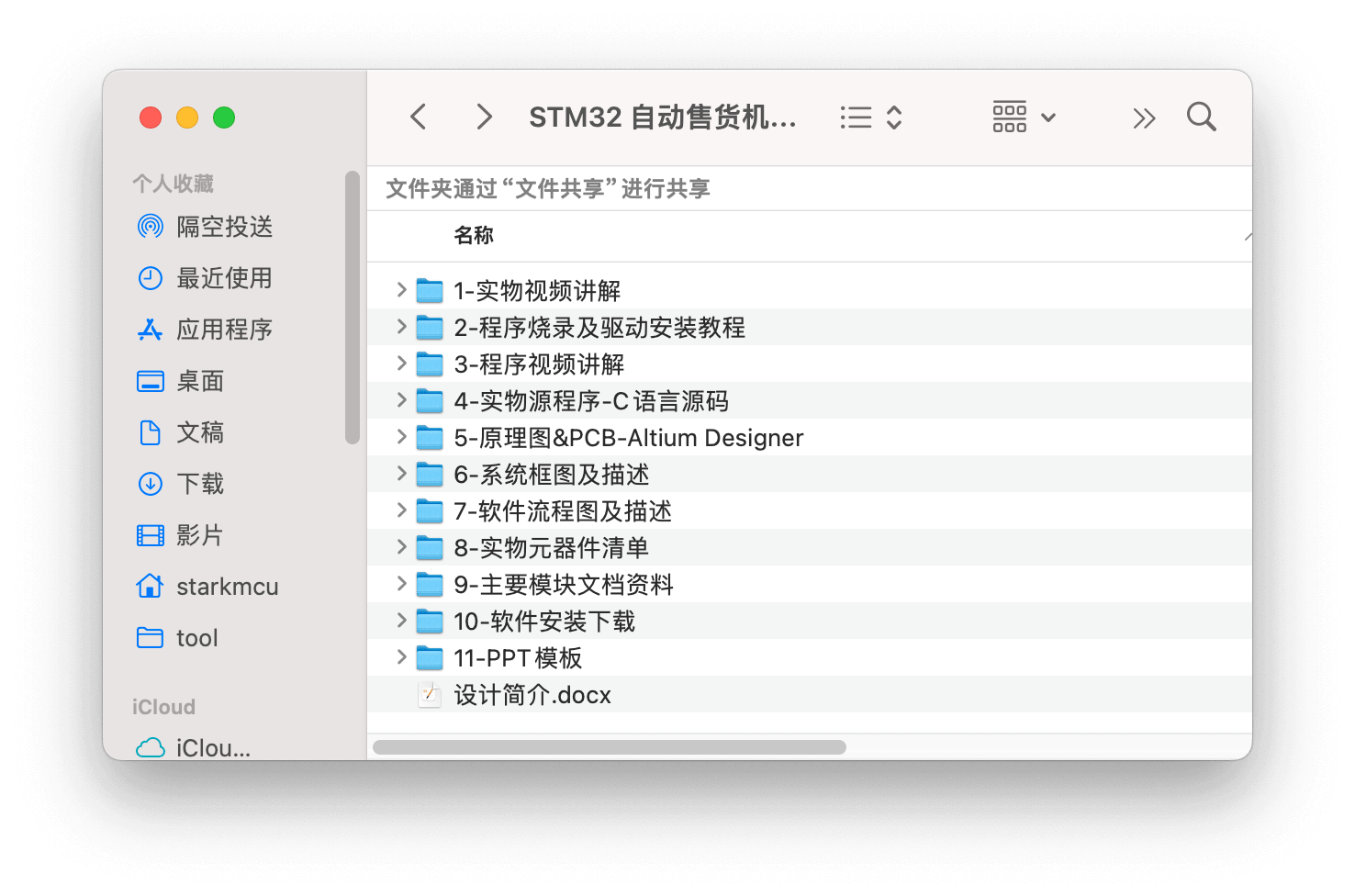

总体资料

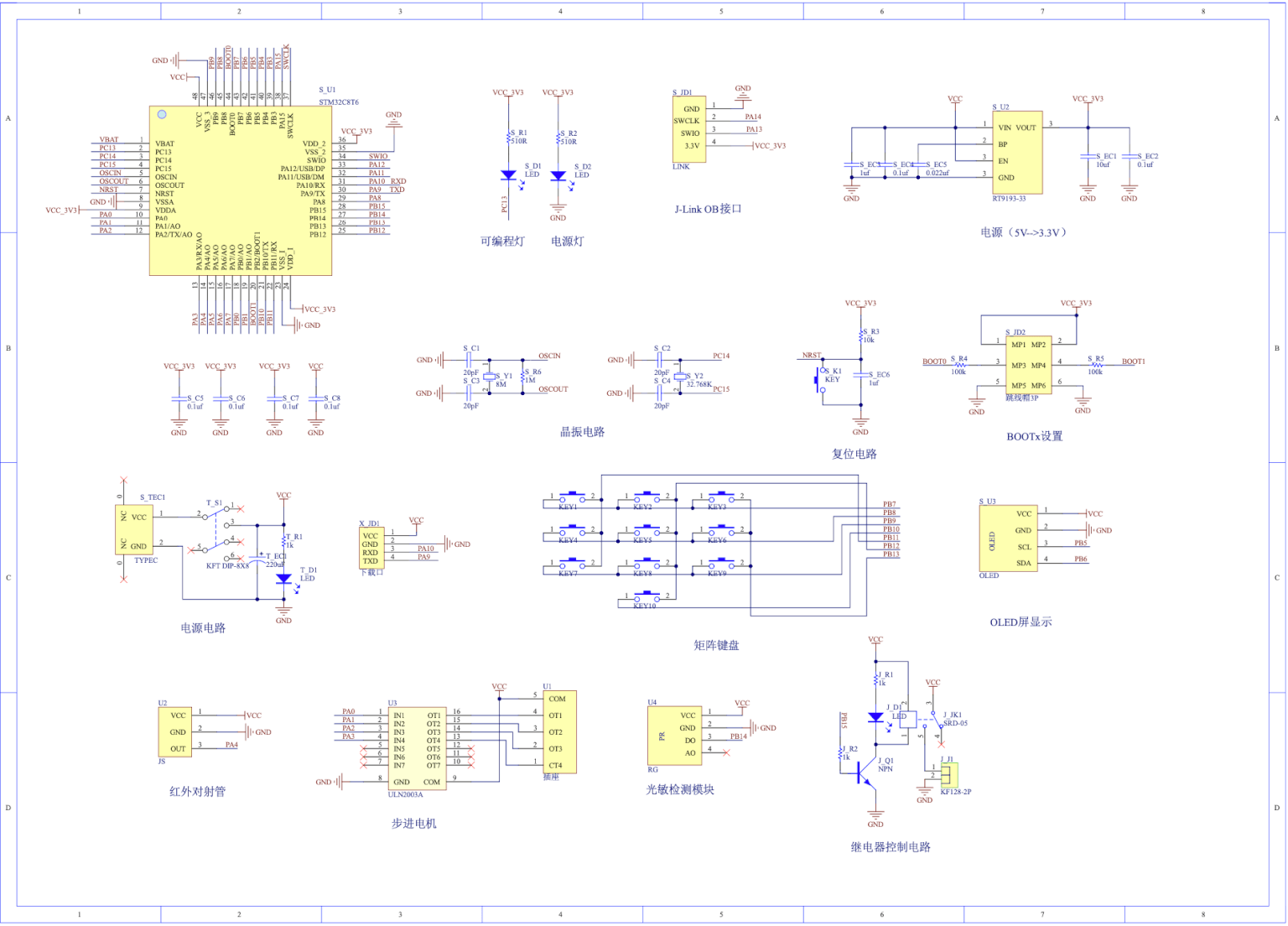

原理图

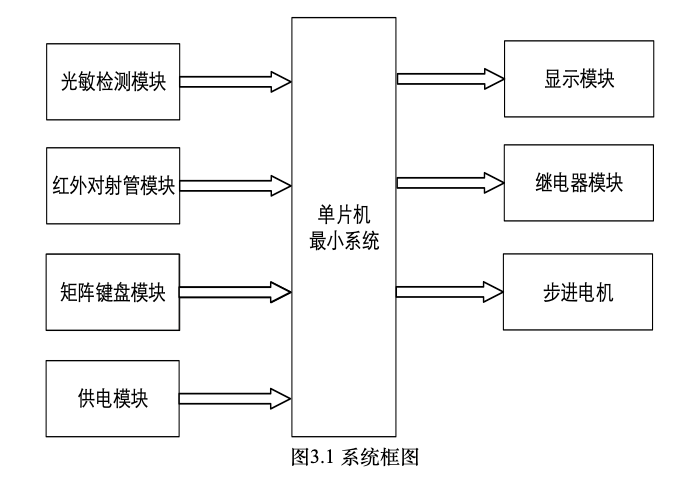

系统框图

本设计以STM32单片机为核心控制器，结合多个模块构成整个系统。系统主要由中控部分、输入部分和输出部分组成。

1. 中控部分：核心采用单片机控制器，其主要功能是接收输入部分的数据，经过内部处理和逻辑判断后，控制输出部分的执行。
2. 输入部分：包括以下四个模块：

• 光敏检测模块：通过触发型光敏电阻检测光照强度。

• 红外对射管模块：通过红外计数器检测投币数量。

• 矩阵按键模块：通过3x3矩阵键盘模拟9种商品的选择。

• 供电模块：为整个系统提供稳定的电源。

• 输出部分：包括以下四个模块：

• 显示模块：用于显示监测数据及设置的阈值。

• 继电器模块：通过继电器控制补光灯的开启与关闭。

• 步进电机模块：通过步进电机实现模拟商品出货的动作。

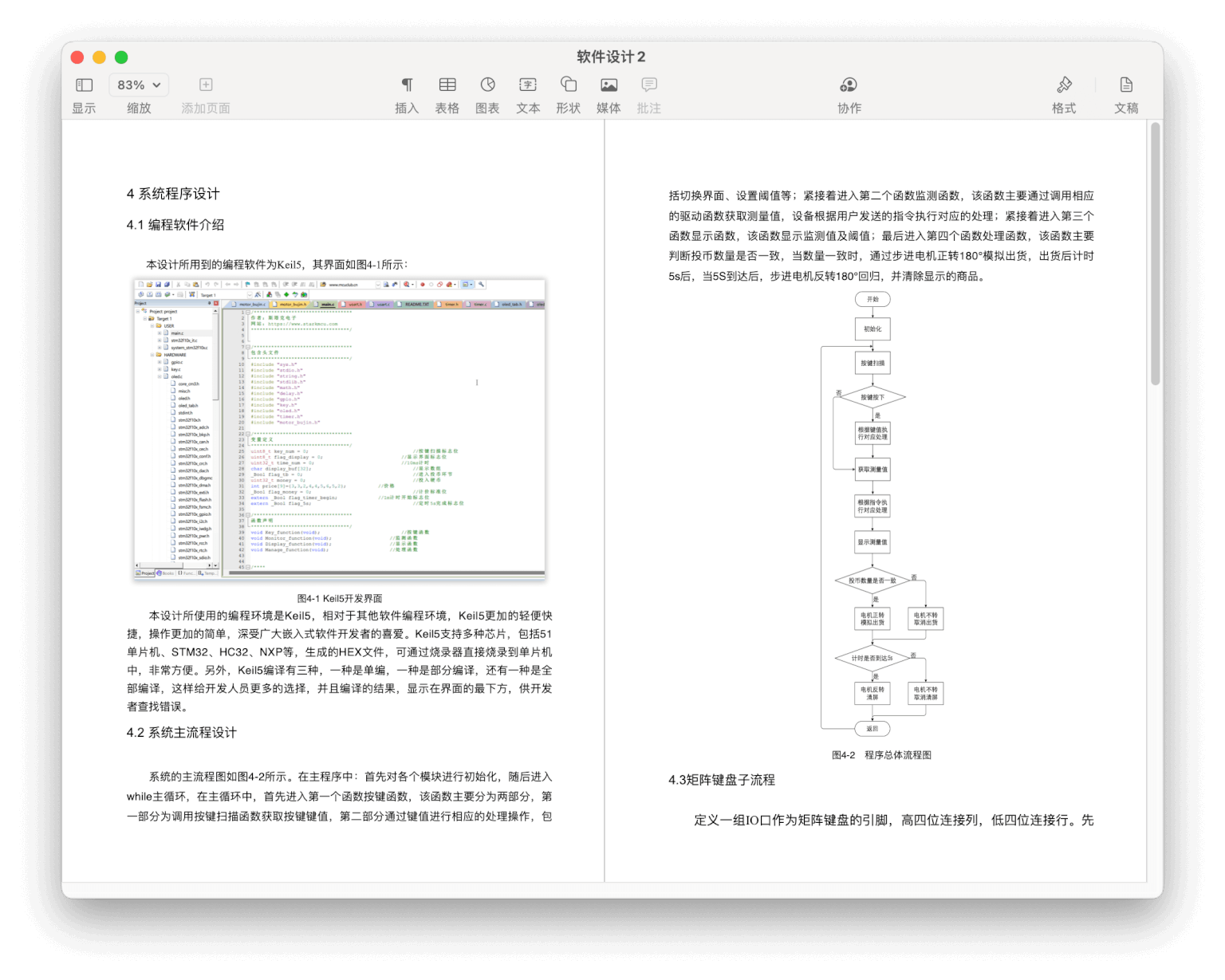

软件设计

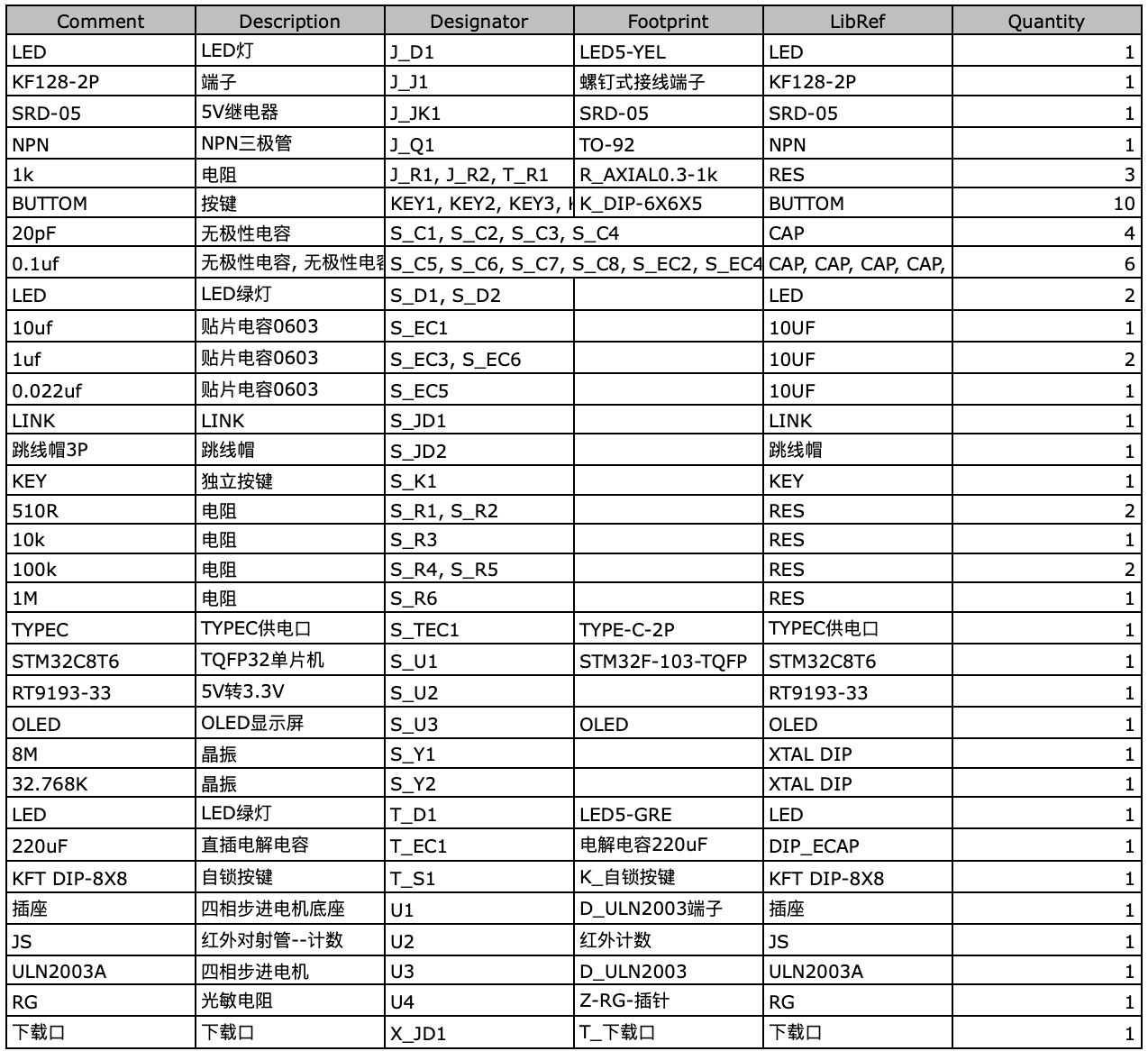

硬件清单

资料获取
