UML图之类图关系

uml

uml是Unified Modeling Language的简称，中文名称为统一建模语言。顾名思义，他就是在计算机程序设计过程过程中用来表示业务模型，概念模型等信息的图形展示。

类图

类图是描述软件系统中类与类之间的作用关系，用来展示软件系统的结构，以图型方式来直观表达出系统设计系统理念。

类是面向对象语言的重要思想，它把一些相同的属性和行为封装在同一个结构中，用来统一对外展示。

类图的uml结构

这里是使用的processon工具在线画的类图结构，类图分为三个部分，每部分用空隙隔开。

• 类名
• 类的属性即成员变量
  成员变量的表示方式：权限 名称：类型 [= 默认值]
• 类型行为即方法
  方法信息的表示方式：权限 名称(参数) [: 返回值类型]

其中：
权限中+表示的是public, -表示的是private, #表示的是protected

类之间的关系

1.泛化

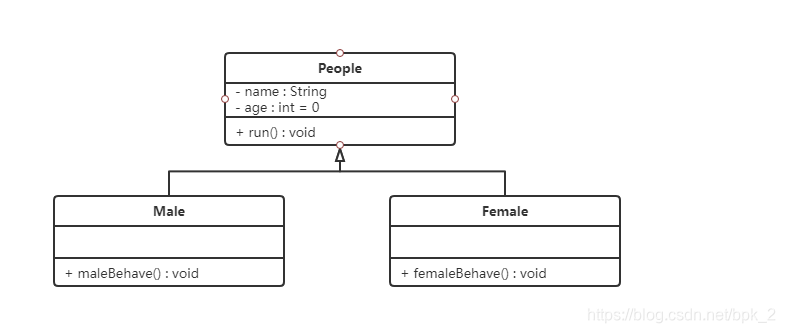

泛化是类和类之间的继承关系，通常用带空心三角形的直线来表示。下图中，定义了一个基类为People,他拥有name(姓名)和age(年龄)属性，同时有一个run方法，Male和Female类继承与People拥有它的属性和方法，同时还有自己增加的方法。

2.实现

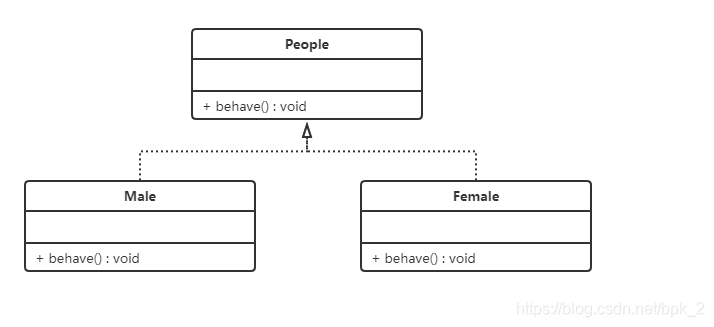

实现关系一般是对接口的实现，使用带三角形的虚线来表示，这把people定义成接口，它拥有一个behave方法，然后通过Male和Female来实现这个接口，并拥有不同的behave行为。

3.组合

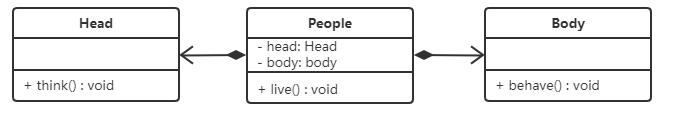

组合关系表示的整体由部分构成并且部分是不能单独存在的。例如人是有身体和头部来构成的，身体和头部都不能单独存在,而身体和头部的组合来支持人的正常生活。

4.聚合

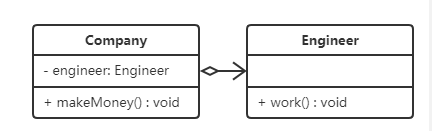

聚合关系描述的是一个弱类型的整体和部分的关系，部分离开整体后依赖能够正常行使功能。例如企业运行是由人提供生产资料来运转的，但是企业会有人员流程，人离开了这个企业也可以去其他企业工作。聚合关系的表现方式是一个空心的菱形和实现的箭头。

5.依赖

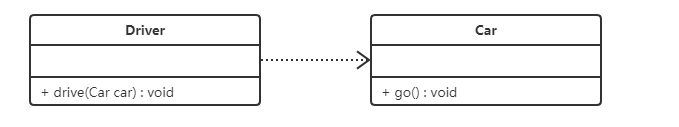

依赖是一种使用关系，表示一个事物的行为要用到另一个事物来完成，他是一个弱关系，临时性的。通常在方法参数，局部变量，静态方法中用到。依赖关系用虚线的箭头来表示，箭头方向表示被依赖的的一方。这里Driver类的drive方法需要使用到Car。

6.关联
关联关系是一种结构的关系，用于表示类和类之间的平级关系，一般表现为全局变量。一般用实线的箭头来表示。

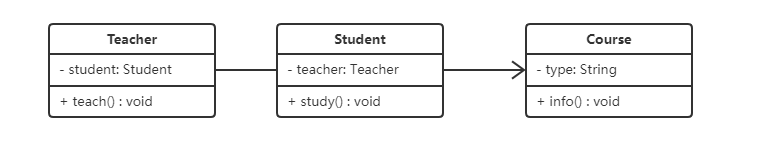

例如老师和学生之间，学生和课程之间有关联关系，学生和老师之间的关联是双向的，学生跟随老师学习，而老师也带领着学生。学生和课程之间的关联关系是单向的，学生拥有课程，而课程不拥有学生。除此之外，关联关系还有单向的，表示一个类和自己有关系。

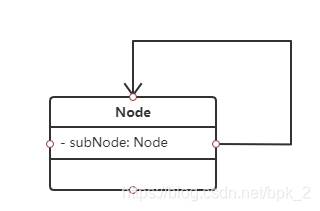

自关联类图
