综合实验 vrrp，mstp，nat，ospf，rip，单臂路由

最新推荐文章于 2023-08-03 11:22:01 发布
原创 最新推荐文章于 2023-08-03 11:22:01 发布 · 1k 阅读 · 10 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#交换机

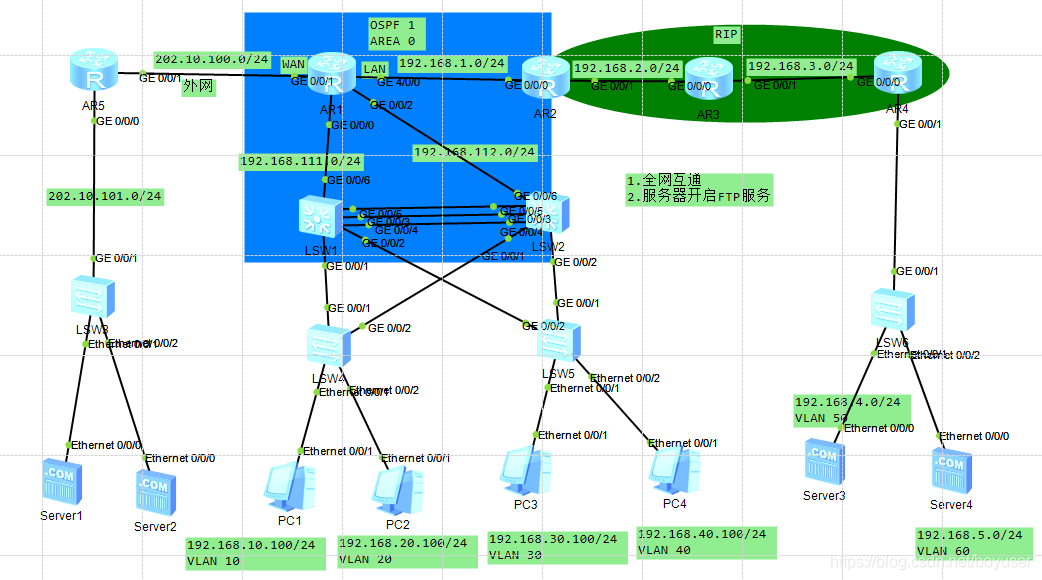

本文档详细介绍了R5, R1, R2, R3, R4以及LSW系列设备的配置，涵盖了VRRP、MSTP、NAT、OSPF、RIP和单臂路由等网络技术。通过这些配置，可以实现网络冗余、负载均衡、地址转换和路由协议等功能，确保网络稳定和高效运行。" 53556673,5645090,快速搭建基于内容的推荐系统网站实践,"['Java Web开发', '推荐算法', '数据库管理', '服务器配置', 'Web应用']

R5配置文件

sysname R5

snmp-agent local-engineid 800007DB03000000000000
snmp-agent

clock timezone China-Standard-Time minus 08:00:00

portal local-server load flash:/portalpage.zip

drop illegal-mac alarm

wlan ac-global carrier id other ac id 0

set cpu-usage threshold 80 restore 75

aaa
authentication-scheme default
authorization-scheme default
accounting-scheme default
domain default
domain default_admin
local-user admin password cipher %%K8m.Nt84DZ}e#<0`8bmE3Uw}%%
local-user admin service-type http

firewall zone Local
priority 15

nat alg ftp enable

interface GigabitEthernet0/0/0
ip address 202.10.101.5 255.255.255.0

interface GigabitEthernet0/0/1
ip address 202.10.100.5 255.255.255.0

interface GigabitEthernet0/0/2

interface NULL0

ip route-static 192.168.0.0 255.255.0.0 202.10.100.6

user-interface con 0
authentication-mode password
user-interface vty 0 4
user-interface vty 16 20

wlan ac

R1配置文件

sysname R1

board add 0/4 1GEC

snmp-agent local-engineid 800007DB03000000000000
snmp-agent

clock timezone China-Standard-Time minus 08:00:00

portal local-server load flash:/portalpage.zip

drop illegal-mac alarm

wlan ac-global carrier id other ac id 0

set cpu-usage threshold 80 restore 75

acl number 3000
rule 5 permit ip source 192.168.0.0 0.0.255.255

aaa
authentication-scheme default
authorization-scheme default
accounting-scheme default
domain default
domain default_admin
local-user admin password cipher %%K8m.Nt84DZ}e#<0`8bmE3Uw}%%
local-user admin service-type http

firewall zone Local
priority 15

nat alg ftp enable

interface GigabitEthernet0/0/0
ip address 192.168.111.6 255.255.255.0

interface GigabitEthernet0/0/1
ip address 202.10.100.6 255.255.255.0
nat outbound 3000

interface GigabitEthernet0/0/2
ip address 192.168.112.6 255.255.255.0

interface GigabitEthernet4/0/0
ip address 192.168.1.6 255.255.255.0

interface NULL0

interface LoopBack0
ip address 1.1.1.1 255.255.255.255

ospf 1 router-id 1.1.1.1
default-route-advertise
area 0.0.0.0
network 1.1.1.1 0.0.0.0
network 192.168.1.0 0.0.0.255
network 192.168.111.0 0.0.0.255
network 192.168.112.0 0
