QT 实现 CAD 二维地图叠加显示：无损分层、马赛克叠加与旋转匹配全指南—— 从原理到实战技术解析

前言：为什么需要在 QT 中处理 CAD 地图叠加？

在工业监控、智慧园区、GIS 地理信息系统等场景中，CAD 二维地图因 “高精度、标准化” 成为基础载体，但单一 CAD 地图无法满足 “多图层叠加（如设备图层、告警图层）、局部细节放大（马赛克叠加）、视角调整（整体旋转）” 等需求。

QT 作为跨平台 C++ 框架，凭借 QGraphicsView 图形视图框架、QPainter 绘图引擎 及 第三方 CAD 解析库，能高效实现 CAD 地图的叠加显示与交互功能。本文从 “原理→环境搭建→核心功能实现→实战案例”，详细拆解 “无损分层、马赛克叠加、旋转匹配” 三大核心需求，即使是 QT 新手也能跟随步骤落地项目。

第一章核心概念与技术选型

在动手编码前，需先理清 CAD 地图叠加的核心概念与技术栈，避免后期选型踩坑。

1.1 核心概念解析

概念	定义与作用	关键要求
CAD 二维地图	采用 DXF/DWG 格式的矢量图形，包含图层（如建筑层、道路层）、实体（如线段、圆）	需支持矢量解析，避免栅格化导致的缩放失真
无损分层	将 CAD 地图按 “功能维度” 拆分（如底图层、设备层、告警层），叠加时保持各层独立性	层间支持显示 / 隐藏、透明度调整，叠加后无像素损失
马赛克叠加	对地图局部区域（如敏感区域、细节区域）进行 “块化放大”，保持原区域比例	支持自定义马赛克块大小、叠加比例，放大后无模糊
整体旋转匹配	调整整个地图（含所有图层）的旋转角度，适配不同视角需求（如北向调整）	旋转后图层相对位置不变，支持角度精确控制（0~360°）

1.2 技术栈选型（QT 生态）

功能模块	推荐技术方案	优势	适用场景
CAD 文件解析	LibDXF（开源） + QCAD（商业，可选）	LibDXF 轻量支持 DXF 解析，QCAD 支持 DWG/DXF 全格式，均易与 QT 集成	开源项目用 LibDXF，商业项目用 QCAD
图形渲染与叠加	QGraphicsView + QGraphicsScene + QGraphicsItem	QT 原生框架，支持矢量绘图、分层管理、坐标变换，性能稳定	所有 2D 图形叠加场景
马赛克效果实现	QPainter 手动绘制 + QGraphicsPixmapItem 局部渲染	灵活控制马赛克块大小、颜色，支持实时更新	局部细节放大、敏感区域遮挡
旋转与坐标匹配	QGraphicsScene::setSceneRect + QTransform 矩阵变换	QT 原生支持旋转、平移、缩放，无需手动计算坐标	地图视角调整、多设备坐标匹配
交互功能（缩放 / 平移）	QGraphicsView 内置事件（mousePressEvent、wheelEvent）	无需额外开发，支持鼠标拖拽平移、滚轮缩放	地图浏览交互

第二章环境搭建：QT + CAD 解析库集成

本节详细讲解 “QT 环境配置”“LibDXF 集成”“CAD 文件预处理”，为后续开发打好基础。

2.1 QT 环境配置（以 QT 6.5.0 + MSVC 2022 为例）

2.1.1 下载与安装

从 QT 官网下载 QT Online Installer，选择 “QT 6.5.0”；
组件选择：
- 必选：“MSVC 2022 64-bit”（编译器）、“Qt Graphics View”（图形视图框架）；
- 可选：“Qt Widgets”（界面开发）、“Qt Debugging Tools”（调试工具）；
安装路径建议：D:\Qt\6.5.0\msvc2022_64，避免中文路径。

2.1.2 新建 QT 项目

打开 QT Creator，新建 “Qt Widgets Application”，项目名称 “CADMapOverlay”；
基类选择 “QMainWindow”（方便添加菜单、工具栏）；

在 CADMapOverlay.pro 中添加图形视图模块依赖：

pro

QT       += core gui widgets printsupport  # printsupport 用于打印功能（可选）
TARGET = CADMapOverlay
TEMPLATE = app
SOURCES += main.cpp \
            mainwindow.cpp
HEADERS  += mainwindow.h
FORMS    += mainwindow.ui

2.2 LibDXF 集成（DXF 文件解析）

LibDXF 是开源轻量级 DXF 解析库，支持 DXF R12~R2020 格式，适合解析 CAD 地图中的图层、实体信息。

2.2.1 下载 LibDXF

从 LibDXF 官网下载最新版本（如 v1.1.3），解压后目录结构如下：

plaintext

libdxf-1.1.3/
├── include/          # 头文件
│   ├── dxf.h
│   ├── dxf_layer.h
│   └── ...
├── src/              # 源文件
│   ├── dxf.c
│   ├── dxf_layer.c
│   └── ...
└── examples/         # 示例代码

2.2.2 集成到 QT 项目

在 QT 项目根目录新建 3rdparty/libdxf 文件夹，将 LibDXF 的 include 和 src 复制到该目录；

在 CADMapOverlay.pro 中添加 LibDXF 编译配置：

pro

# LibDXF 配置
INCLUDEPATH += $$PWD/3rdparty/libdxf/include
SOURCES += $$PWD/3rdparty/libdxf/src/dxf.c \
            $$PWD/3rdparty/libdxf/src/dxf_layer.c \
            $$PWD/3rdparty/libdxf/src/dxf_entity.c \
            $$PWD/3rdparty/libdxf/src/dxf_line.c \
            $$PWD/3rdparty/libdxf/src/dxf_circle.c \
            $$PWD/3rdparty/libdxf/src/dxf_arc.c \
            $$PWD/3rdparty/libdxf/src/dxf_text.c
# 关闭 LibDXF 警告（可选）
QMAKE_CXXFLAGS += -w

测试集成：在 mainwindow.cpp 中包含 LibDXF 头文件，编译无报错即成功：

cpp

运行

#include "dxf.h"
#include "dxf_layer.h"
void MainWindow::testLibDXF() {
    dxf_file* dxf = dxf_create(); // 创建 DXF 文件对象
    if (dxf) {
        qDebug() << "LibDXF 集成成功！";
        dxf_free(dxf);
    }
}

2.3 CAD 文件预处理（DXF 格式优先）

CAD 原生格式多为 DWG（AutoCAD 私有格式），但 DWG 解析需商业库（如 QCAD），建议先将 DWG 转为 DXF 格式（AutoCAD 或 QCAD 均可导出），预处理步骤如下：

用 AutoCAD 打开 DWG 文件，执行 “另存为”，选择 “DXF R12 格式”（兼容性最好）；
导出时勾选 “仅选择需要的图层”（如 “底图”“设备”“道路”），避免冗余数据；
检查 DXF 文件完整性：用 LibDXF 示例代码读取，确保图层、实体数量正确。

第三章核心功能 1：CAD 地图无损分层显示

无损分层是叠加显示的基础，需实现 “CAD 图层解析→QT 分层渲染→层间交互” 三大步骤，确保各层独立可控。

3.1 CAD 图层解析（基于 LibDXF）

LibDXF 可直接读取 DXF 文件中的图层信息，需提取 “图层名、颜色、可见性” 等关键属性，为 QT 分层提供数据。

3.1.1 解析 DXF 图层的核心代码

cpp

运行

// mainwindow.h
#include <QVector>
#include <QColor>
// 自定义图层数据结构
struct CADLayer {
    QString name;          // 图层名
    QColor color;          // 图层颜色
    bool visible;          // 是否可见
    qreal opacity;         // 透明度（0~1）
    QVector<QGraphicsItem*> entities; // 图层中的实体（线段、圆等）
};

class MainWindow : public QMainWindow {
    Q_OBJECT
public:
    explicit MainWindow(QWidget *parent = nullptr);
    ~MainWindow();
    // 解析 DXF 文件，提取图层
    bool parseDXF(const QString& dxfPath, QVector<CADLayer>& layers);
private:
    // 将 DXF 颜色码转为 QT 颜色
    QColor dxfColorToQt(int dxfColorCode);
};

// mainwindow.cpp
#include "mainwindow.h"
#include "dxf.h"
#include "dxf_layer.h"
#include "dxf_entity.h"
#include "dxf_line.h"
#include "dxf_circle.h"

// DXF 颜色码转 QT 颜色（参考 AutoCAD 颜色标准）
QColor MainWindow::dxfColorToQt(int dxfColorCode) {
    switch (dxfColorCode) {
        case 1: return Qt::red;      // 红色
        case 2: return Qt::yellow;   // 黄色
        case 3: return Qt::green;    // 绿色
        case 4: return Qt::cyan;     // 青色
        case 5: return Qt::blue;     // 蓝色
        case 7: return Qt::gray;     // 灰色（默认）
        default: return Qt::white;   // 其他颜色默认白色
    }
}

// 解析 DXF 文件，提取图层
bool MainWindow::parseDXF(const QString& dxfPath, QVector<CADLayer>& layers) {
    // 1. 打开 DXF 文件
    FILE* fp = fopen(dxfPath.toLocal8Bit().data(), "r");
    if (!fp) {
        qDebug() << "DXF 文件打开失败：" << dxfPath;
        return false;
    }

    // 2. 初始化 LibDXF 并读取文件
    dxf_file* dxf = dxf_create();
    if (!dxf_read(dxf, fp)) {
        qDebug() << "DXF 文件解析失败！";
        fclose(fp);
        dxf_free(dxf);
        return false;
    }
    fclose(fp);

    // 3. 遍历 DXF 图层
    dxf_layer* dxfLayer = dxf->layers;
    while (dxfLayer) {
        CADLayer layer;
        // 3.1 提取图层基本信息
        layer.name = QString::fromUtf8(dxfLayer->name);
        layer.color = dxfColorToQt(dxfLayer->color);
        layer.visible = (dxfLayer->flags & DXF_LAYER_FLAG_OFF) == 0; // 0=可见，1=隐藏
        layer.opacity = 1.0; // 默认不透明

        // 3.2 提取图层中的实体（以线段、圆为例）
        dxf_entity* dxfEntity = dxfLayer->entities;
        while (dxfEntity) {
            QGraphicsItem* item = nullptr;
            switch (dxfEntity->type) {
                case DXF_ENTITY_TYPE_LINE: { // 线段
                    dxf_line* line = (dxf_line*)dxfEntity->data;
                    QLineF qLine(
                        line->x1, line->y1,  // 起点坐标
                        line->x2, line->y2   // 终点坐标
                    );
                    QGraphicsLineItem* lineItem = new QGraphicsLineItem(qLine);
                    lineItem->setPen(QPen(layer.color, 1)); // 线宽 1px
                    item = lineItem;
                    break;
                }
                case DXF_ENTITY_TYPE_CIRCLE: { // 圆
                    dxf_circle* circle = (dxf_circle*)dxfEntity->data;
                    QGraphicsEllipseItem* circleItem = new QGraphicsEllipseItem(
                        circle->x - circle->radius, // 左上角 x
                        circle->y - circle->radius, // 左上角 y
                        circle->radius * 2,         // 宽度
                        circle->radius * 2          // 高度
                    );
                    circleItem->setPen(QPen(layer.color, 1));
                    item = circleItem;
                    break;
                }
                // 其他实体类型（圆弧、文本等）可类似扩展
                default:
                    break;
            }
            if (item) {
                item->setVisible(layer.visible); // 初始可见性
                layer.entities.append(item);
            }
            dxfEntity = dxfEntity->next;
        }

        layers.append(layer);
        dxfLayer = dxfLayer->next;
    }

    // 4. 释放 LibDXF 资源
    dxf_free(dxf);
    qDebug() << "DXF 解析完成，共提取图层：" << layers.size();
    return true;
}

3.1.2 解析结果验证

调用 parseDXF 函数解析测试 DXF 文件，输出图层数量及名称，示例：

cpp

运行

// 在 MainWindow 构造函数中调用
QVector<CADLayer> cadLayers;
parseDXF("D:/test_map.dxf", cadLayers);
for (const auto& layer : cadLayers) {
    qDebug() << "图层名：" << layer.name
             << "，实体数：" << layer.entities.size()
             << "，可见：" << layer.visible;
}
// 输出示例：
// 图层名： "底图" ，实体数： 120 ，可见： true
// 图层名： "设备" ，实体数： 35 ，可见： true
// 图层名： "道路" ，实体数： 89 ，可见： true

3.2 QT 分层渲染（基于 QGraphicsView）

QT 的 QGraphicsView 框架支持 “场景（Scene）- 视图（View）- 图元（Item）” 三层结构，适合实现分层渲染：

Scene：管理所有图层的图元，负责坐标变换；
View：显示 Scene 内容，支持缩放、平移；
Item：每个 CAD 实体（线段、圆）对应一个 QGraphicsItem，归属于对应图层。

3.2.1 分层渲染核心代码

cpp

运行

// mainwindow.h
#include <QGraphicsView>
#include <QGraphicsScene>

class MainWindow : public QMainWindow {
    Q_OBJECT
private:
    QGraphicsView* m_graphicsView;  // 视图
    QGraphicsScene* m_graphicsScene; // 场景
    QVector<CADLayer> m_cadLayers;  // 存储所有 CAD 图层
    // 初始化图形视图
    void initGraphicsView();
    // 将解析后的图层添加到场景
    void addLayersToScene(const QVector<CADLayer>& layers);
};

// mainwindow.cpp
void MainWindow::initGraphicsView() {
    // 1. 创建场景（初始大小可自定义）
    m_graphicsScene = new QGraphicsScene(this);
    m_graphicsScene->setSceneRect(0, 0, 1000, 800); // 初始场景大小

    // 2. 创建视图并关联场景
    m_graphicsView = new QGraphicsView(m_graphicsScene, this);
    setCentralWidget(m_graphicsView);

    // 3. 配置视图（支持缩放、平移）
    m_graphicsView->setRenderHint(QPainter::Antialiasing); // 抗锯齿（避免线条模糊）
    m_graphicsView->setDragMode(QGraphicsView::ScrollHandDrag); // 鼠标拖拽平移
    m_graphicsView->setResizeAnchor(QGraphicsView::AnchorViewCenter); // 缩放锚点为视图中心
    m_graphicsView->setVerticalScrollBarPolicy(Qt::ScrollBarAsNeeded);
    m_graphicsView->setHorizontalScrollBarPolicy(Qt::ScrollBarAsNeeded);

    // 4. 支持滚轮缩放（自定义缩放因子）
    m_graphicsView->viewport()->installEventFilter(this);
}

// 将解析后的图层添加到场景
void MainWindow::addLayersToScene(const QVector<CADLayer>& layers) {
    m_cadLayers = layers;
    m_graphicsScene->clear(); // 清空场景（避免重复添加）

    // 遍历所有图层，添加到场景
    for (const auto& layer : m_cadLayers) {
        for (QGraphicsItem* item : layer.entities) {
            // 设置图层归属（通过 item 的 data 存储图层索引）
            item->setData(0, QVariant(layer.name)); // 0 为自定义数据角色
            m_graphicsScene->addItem(item);
        }
    }

    // 调整场景大小以适配所有图元（可选）
    QRectF sceneRect = m_graphicsScene->itemsBoundingRect();
    m_graphicsScene->setSceneRect(sceneRect.adjusted(-50, -50, 50, 50)); // 预留边距
}

3.2.2 视图事件过滤（实现滚轮缩放）

为 QGraphicsView 添加事件过滤，处理滚轮事件实现缩放：

cpp

运行

// mainwindow.cpp
bool MainWindow::eventFilter(QObject* watched, QEvent* event) {
    if (watched == m_graphicsView->viewport() && event->type() == QEvent::Wheel) {
        QWheelEvent* wheelEvent = static_cast<QWheelEvent*>(event);
        // 缩放因子：滚轮向前（放大）×1.2，向后（缩小）×0.8
        qreal scaleFactor = wheelEvent->angleDelta().y() > 0 ? 1.2 : 0.8;
        m_graphicsView->scale(scaleFactor, scaleFactor);
        return true; // 拦截事件，避免视图默认滚动
    }
    return QMainWindow::eventFilter(watched, event);
}

3.3 层间交互（显示 / 隐藏、透明度调整）

无损分层的核心是 “层间独立控制”，需添加菜单栏或工具栏，实现 “图层显示 / 隐藏”“透明度调整” 功能。

3.3.1 添加图层控制菜单

在 QT Designer 中为 MainWindow 添加 “图层” 菜单，包含 “显示 / 隐藏图层”“调整透明度” 子菜单；

关联菜单点击事件，动态生成图层列表：

cpp

运行

// mainwindow.cpp
#include <QMenu>
#include <QAction>
#include <QInputDialog>

// 初始化图层菜单
void MainWindow::initLayerMenu() {
    QMenu* layerMenu = menuBar()->addMenu("图层");

    // 1. 显示/隐藏图层子菜单
    QMenu* showHideMenu = layerMenu->addMenu("显示/隐藏图层");
    connect(showHideMenu, &QMenu::aboutToShow, this, [=]() {
        showHideMenu->clear(); // 每次显示前刷新菜单
        for (int i = 0; i < m_cadLayers.size(); ++i) {
            const auto& layer = m_cadLayers[i];
            QAction* action = new QAction(layer.name, showHideMenu);
            action->setCheckable(true);
            action->setChecked(layer.visible);
            // 关联点击事件，切换图层可见性
            connect(action, &QAction::triggered, this, [=](bool checked) {
                m_cadLayers[i].visible = checked;
                // 更新该图层所有实体的可见性
                for (QGraphicsItem* item : m_cadLayers[i].entities) {
                    item->setVisible(checked);
                }
            });
            showHideMenu->addAction(action);
        }
    });

    // 2. 调整透明度子菜单
    QMenu* opacityMenu = layerMenu->addMenu("调整透明度");
    connect(opacityMenu, &QMenu::aboutToShow, this, [=]() {
        opacityMenu->clear();
        for (int i = 0; i < m_cadLayers.size(); ++i) {
            const auto& layer = m_cadLayers[i];
            QAction* action = new QAction(layer.name, opacityMenu);
            connect(action, &QAction::triggered, this, [=]() {
                // 弹出输入对话框，获取透明度（0~100%）
                bool ok;
                int opacityPercent = QInputDialog::getInt(
                    this, "调整透明度",
                    QString("请输入 %1 图层的透明度（0~100）：").arg(layer.name),
                    m_cadLayers[i].opacity * 100, 0, 100, 1, &ok
                );
                if (ok) {
                    qreal opacity = opacityPercent / 100.0;
                    m_cadLayers[i].opacity = opacity;
                    // 更新该图层所有实体的透明度
                    for (QGraphicsItem* item : m_cadLayers[i].entities) {
                        QGraphicsLineItem* lineItem = dynamic_cast<QGraphicsLineItem*>(item);
                        if (lineItem) {
                            QPen pen = lineItem->pen();
                            pen.setColor(layer.color);
                            pen.setOpacity(opacity);
                            lineItem->setPen(pen);
                        }
                        QGraphicsEllipseItem* ellipseItem = dynamic_cast<QGraphicsEllipseItem*>(item);
                        if (ellipseItem) {
                            QPen pen = ellipseItem->pen();
                            pen.setColor(layer.color);
                            pen.setOpacity(opacity);
                            ellipseItem->setPen(pen);
                        }
                        // 其他实体类型类似扩展
                    }
                }
            });
            opacityMenu->addAction(action);
        }
    });
}

3.3.2 分层效果验证

加载 DXF 地图后，通过 “图层→显示 / 隐藏图层” 勾选 “设备” 层，观察设备实体是否显示；
调整 “底图” 层透明度为 50%，观察底图是否半透明，且 “设备” 层不受影响；
结论：各层独立控制，无相互干扰，实现无损分层。

第四章核心功能 2：马赛克叠加比例控制

马赛克叠加用于 “局部区域放大”（如查看设备细节）或 “敏感区域遮挡”，需实现 “选择叠加区域→自定义马赛克参数→实时渲染” 三大步骤，确保叠加比例可控、无失真。

4.1 马赛克叠加原理

马赛克效果的本质是 “将局部区域分割为 N×N 的方块，每个方块用平均颜色或纯色填充”，QT 中可通过以下两种方式实现：

QPainter 手动绘制：在 QGraphicsItem 的 paint 事件中绘制马赛克方块；
QGraphicsPixmapItem 像素处理：将局部区域转为像素图，处理后再渲染。

本文选择方案 1（更灵活，支持实时调整方块大小），核心参数如下：

参数	定义与作用	取值范围
马赛克区域	待处理的局部矩形区域（x, y, width, height）	需在地图范围内
方块大小	每个马赛克方块的边长（像素）	1~50（太小模糊，太大丢失细节）
叠加比例	马赛克区域相对于原区域的放大比例（如 2× 表示放大 2 倍）	1×~10×（根据屏幕大小调整）
方块颜色	马赛克方块的填充颜色（纯色或原区域平均颜色）	任意 QT 支持的颜色

4.2 马赛克区域选择（鼠标交互）

需实现 “鼠标拖拽选择区域” 功能，通过 QGraphicsView 的鼠标事件捕捉选择范围。

4.2.1 区域选择核心代码

cpp

运行

// mainwindow.h
#include <QRectF>
#include <QPointF>

class MainWindow : public QMainWindow {
    Q_OBJECT
private:
    bool m_isSelectingMosaic;       // 是否处于马赛克区域选择状态
    QPointF m_mosaicStartPoint;     // 选择起点
    QRectF m_mosaicSelectedRect;    // 选择的马赛克区域
    QGraphicsRectItem* m_mosaicRectItem; // 显示选择框的临时图元
    // 初始化马赛克选择功能
    void initMosaicSelection();
    // 绘制马赛克效果
    void drawMosaic(const QRectF& rect, int blockSize, qreal scaleFactor);
private slots:
    // 触发马赛克选择
    void onActionSelectMosaicTriggered();
protected:
    // 重写鼠标事件
    void mousePressEvent(QMouseEvent* event) override;
    void mouseMoveEvent(QMouseEvent* event) override;
    void mouseReleaseEvent(QMouseEvent* event) override;
};

// mainwindow.cpp
void MainWindow::initMosaicSelection() {
    // 添加“马赛克”菜单
    QMenu* mosaicMenu = menuBar()->addMenu("马赛克");
    QAction* selectAction = new QAction("选择马赛克区域", this);
    connect(selectAction, &QAction::triggered, this, &MainWindow::onActionSelectMosaicTriggered);
    mosaicMenu->addAction(selectAction);

    // 初始化临时选择框
    m_mosaicRectItem = new QGraphicsRectItem();
    m_mosaicRectItem->setPen(QPen(Qt::red, 2, Qt::DashLine)); // 红色虚线框
    m_mosaicRectItem->setVisible(false);
    m_graphicsScene->addItem(m_mosaicRectItem);

    m_isSelectingMosaic = false;
}

// 触发马赛克选择
void MainWindow::onActionSelectMosaicTriggered() {
    m_isSelectingMosaic = true;
    m_graphicsView->setCursor(Qt::CrossCursor); // 鼠标变为十字光标
    qDebug() << "进入马赛克区域选择模式，拖拽鼠标选择区域...";
}

// 鼠标按下事件（记录起点）
void MainWindow::mousePressEvent(QMouseEvent* event) {
    if (m_isSelectingMosaic && event->button() == Qt::LeftButton) {
        // 将视图坐标转为场景坐标
        m_mosaicStartPoint = m_graphicsView->mapToScene(event->pos());
        m_mosaicSelectedRect.setTopLeft(m_mosaicStartPoint);
        m_mosaicRectItem->setVisible(true);
    }
    QMainWindow::mousePressEvent(event);
}

// 鼠标移动事件（更新选择框）
void MainWindow::mouseMoveEvent(QMouseEvent* event) {
    if (m_isSelectingMosaic && m_mosaicRectItem->isVisible()) {
        QPointF currentPoint = m_graphicsView->mapToScene(event->pos());
        m_mosaicSelectedRect.setBottomRight(currentPoint);
        // 确保矩形为正（避免起点在右下角）
        if (m_mosaicSelectedRect.width() < 0 || m_mosaicSelectedRect.height() < 0) {
            m_mosaicSelectedRect = QRectF(
                QPointF(qMin(m_mosaicStartPoint.x(), currentPoint.x()),
                        qMin(m_mosaicStartPoint.y(), currentPoint.y())),
                QPointF(qMax(m_mosaicStartPoint.x(), currentPoint.x()),
                        qMax(m_mosaicStartPoint.y(), currentPoint.y()))
            );
        }
        m_mosaicRectItem->setRect(m_mosaicSelectedRect);
    }
    QMainWindow::mouseMoveEvent(event);
}

// 鼠标释放事件（完成选择，进入参数设置）
void MainWindow::mouseReleaseEvent(QMouseEvent* event) {
    if (m_isSelectingMosaic && event->button() == Qt::LeftButton) {
        m_isSelectingMosaic = false;
        m_graphicsView->setCursor(Qt::ArrowCursor);
        m_mosaicRectItem->setVisible(false);

        // 检查选择区域是否有效（最小大小 10×10 像素）
        if (m_mosaicSelectedRect.width() < 10 || m_mosaicSelectedRect.height() < 10) {
            qDebug() << "选择区域过小，请重新选择！";
            return;
        }

        // 弹出参数设置对话框（方块大小、叠加比例）
        bool ok1, ok2;
        int blockSize = QInputDialog::getInt(
            this, "马赛克参数", "请输入方块大小（像素）：", 10, 1, 50, 1, &ok1
        );
        if (!ok1) return;

        qreal scaleFactor = QInputDialog::getDouble(
            this, "马赛克参数", "请输入叠加比例（1.0~10.0）：", 2.0, 1.0, 10.0, 1, &ok2
        );
        if (!ok2) return;

        // 绘制马赛克
        drawMosaic(m_mosaicSelectedRect, blockSize, scaleFactor);
        qDebug() << "马赛克叠加完成，区域：" << m_mosaicSelectedRect
                 << "，方块大小：" << blockSize
                 << "，叠加比例：" << scaleFactor;
    }
    QMainWindow::mouseReleaseEvent(event);
}

4.3 马赛克效果绘制（QPainter 实现）

通过自定义 QGraphicsItem，在 paint 事件中绘制马赛克方块，支持实时调整参数。

4.3.1 自定义马赛克图元

cpp

运行

// mosaicitem.h
#include <QGraphicsItem>
#include <QRectF>
#include <QColor>

class MosaicItem : public QGraphicsItem {
public:
    explicit MosaicItem(const QRectF& sourceRect, int blockSize, qreal scaleFactor, QGraphicsItem* parent = nullptr);
    ~MosaicItem() override;

    QRectF boundingRect() const override;
    void paint(QPainter* painter, const QStyleOptionGraphicsItem* option, QWidget* widget) override;

private:
    QRectF m_sourceRect;     // 原区域（地图中的选择区域）
    int m_blockSize;         // 方块大小（像素）
    qreal m_scaleFactor;     // 叠加比例
    QRectF m_mosaicRect;     // 马赛克显示区域（原区域 × 叠加比例）
    // 计算马赛克显示区域的位置（默认在原区域右侧）
    QRectF calculateMosaicRect() const;
    // 获取原区域中某个方块的平均颜色（简化版：用原区域颜色）
    QColor getBlockColor(const QRectF& blockRect) const;
};

// mosaicitem.cpp
#include "mosaicitem.h"
#include <QPainter>
#include <QDebug>

MosaicItem::MosaicItem(const QRectF& sourceRect, int blockSize, qreal scaleFactor, QGraphicsItem* parent)
    : QGraphicsItem(parent),
      m_sourceRect(sourceRect),
      m_blockSize(blockSize),
      m_scaleFactor(scaleFactor) {
    m_mosaicRect = calculateMosaicRect();
    setZValue(100); // 确保马赛克在最上层显示
}

MosaicItem::~MosaicItem() {}

// 边界矩形（马赛克显示区域）
QRectF MosaicItem::boundingRect() const {
    return m_mosaicRect;
}

// 计算马赛克显示区域（原区域右侧，间距 20 像素）
QRectF MosaicItem::calculateMosaicRect() const {
    qreal x = m_sourceRect.right() + 20;
    qreal y = m_sourceRect.top();
    qreal width = m_sourceRect.width() * m_scaleFactor;
    qreal height = m_sourceRect.height() * m_scaleFactor;
    return QRectF(x, y, width, height);
}

// 获取方块颜色（简化版：用固定颜色，实际可从原区域采样）
QColor MosaicItem::getBlockColor(const QRectF& blockRect) const {
    // 实际项目中可通过 QGraphicsScene::render 采样原区域颜色，此处简化为灰色
    return QColor(200, 200, 200, 220); // 半透明灰色
}

// 绘制马赛克
void MosaicItem::paint(QPainter* painter, const QStyleOptionGraphicsItem* option, QWidget* widget) {
    Q_UNUSED(option);
    Q_UNUSED(widget);

    // 1. 绘制马赛克边框
    painter->setPen(QPen(Qt::black, 2));
    painter->drawRect(m_mosaicRect);

    // 2. 绘制马赛克方块
    painter->setPen(QPen(Qt::darkGray, 1)); // 方块边框
    int blockCountX = m_mosaicRect.width() / m_blockSize;
    int blockCountY = m_mosaicRect.height() / m_blockSize;

    for (int y = 0; y < blockCountY; ++y) {
        for (int x = 0; x < blockCountX; ++x) {
            // 计算当前方块的矩形
            QRectF blockRect(
                m_mosaicRect.left() + x * m_blockSize,
                m_mosaicRect.top() + y * m_blockSize,
                m_blockSize,
                m_blockSize
            );
            // 获取方块颜色并填充
            QColor blockColor = getBlockColor(blockRect);
            painter->setBrush(blockColor);
            painter->drawRect(blockRect);
        }
    }

    // 3. 绘制原区域与马赛克的连接线（可选）
    painter->setPen(QPen(Qt::red, 1, Qt::DashLine));
    painter->drawLine(m_sourceRect.right(), m_sourceRect.center().y(),
                     m_mosaicRect.left(), m_mosaicRect.center().y());
}

4.3.2 绘制马赛克入口函数

在 MainWindow 中调用自定义 MosaicItem，实现马赛克叠加：

cpp

运行

// mainwindow.cpp
#include "mosaicitem.h"

void MainWindow::drawMosaic(const QRectF& rect, int blockSize, qreal scaleFactor) {
    // 移除已有的马赛克图元（避免重复叠加）
    QList<QGraphicsItem*> mosaicItems = m_graphicsScene->items();
    for (QGraphicsItem* item : mosaicItems) {
        if (dynamic_cast<MosaicItem*>(item)) {
            m_graphicsScene->removeItem(item);
            delete item;
        }
    }

    // 创建新的马赛克图元并添加到场景
    MosaicItem* mosaicItem = new MosaicItem(rect, blockSize, scaleFactor);
    m_graphicsScene->addItem(mosaicItem);
}

4.4 马赛克叠加效果优化

4.4.1 原区域颜色采样（真实马赛克）

上述示例用固定颜色填充方块，实际需从原地图区域采样颜色，实现 “真实马赛克”：

cpp

运行

// 在 MosaicItem::getBlockColor 中添加颜色采样
QColor MosaicItem::getBlockColor(const QRectF& blockRect) const {
    // 1. 将马赛克方块坐标映射到原区域坐标
    qreal sourceX = m_sourceRect.left() + (blockRect.left() - m_mosaicRect.left()) / m_scaleFactor;
    qreal sourceY = m_sourceRect.top() + (blockRect.top() - m_mosaicRect.top()) / m_scaleFactor;
    QRectF sourceBlockRect(sourceX, sourceY, m_blockSize / m_scaleFactor, m_blockSize / m_scaleFactor);

    // 2. 从场景中采样原区域颜色
    QImage image(sourceBlockRect.size().toSize(), QImage::Format_ARGB32);
    QPainter painter(&image);
    m_scene->render(&painter, image.rect(), sourceBlockRect); // m_scene 需通过构造函数传入

    // 3. 计算采样区域的平均颜色
    QColor averageColor;
    int red = 0, green = 0, blue = 0, alpha = 0;
    int pixelCount = image.width() * image.height();
    for (int y = 0; y < image.height(); ++y) {
        for (int x = 0; x < image.width(); ++x) {
            QColor pixelColor = image.pixelColor(x, y);
            red += pixelColor.red();
            green += pixelColor.green();
            blue += pixelColor.blue();
            alpha += pixelColor.alpha();
        }
    }
    averageColor.setRgb(red / pixelCount, green / pixelCount, blue / pixelCount, alpha / pixelCount);
    return averageColor;
}

4.4.2 马赛克参数动态调整

添加 “调整马赛克参数” 菜单，支持实时修改方块大小和叠加比例：

cpp

运行

// 在 initMosaicSelection 中添加参数调整菜单
QAction* adjustParamAction = new QAction("调整马赛克参数", this);
connect(adjustParamAction, &QAction::triggered, this, [=]() {
    // 查找已有的马赛克图元
    MosaicItem* mosaicItem = nullptr;
    QList<QGraphicsItem*> items = m_graphicsScene->items();
    for (QGraphicsItem* item : items) {
        if ((mosaicItem = dynamic_cast<MosaicItem*>(item))) {
            break;
        }
    }
    if (!mosaicItem) {
        qDebug() << "未找到马赛克图元！";
        return;
    }

    // 弹出参数对话框
    bool ok1, ok2;
    int newBlockSize = QInputDialog::getInt(
        this, "调整马赛克参数", "请输入新的方块大小（像素）：",
        mosaicItem->blockSize(), 1, 50, 1, &ok1
    );
    if (!ok1) return;

    qreal newScaleFactor = QInputDialog::getDouble(
        this, "调整马赛克参数", "请输入新的叠加比例（1.0~10.0）：",
        mosaicItem->scaleFactor(), 1.0, 10.0, 1, &ok2
    );
    if (!ok2) return;

    // 更新马赛克参数（需在 MosaicItem 中添加 set 方法）
    mosaicItem->setBlockSize(newBlockSize);
    mosaicItem->setScaleFactor(newScaleFactor);
    mosaicItem->update(); // 刷新绘制
});
mosaicMenu->addAction(adjustParamAction);

第五章核心功能 3：CAD 地图整体旋转匹配

整体旋转用于 “调整地图视角”（如北向对齐），需实现 “角度输入→矩阵变换→图层同步旋转”，确保旋转后所有图层相对位置不变，无拉伸失真。

5.1 旋转原理（QT 坐标变换）

QT 中图形旋转通过 QTransform 矩阵变换 实现，核心公式为：

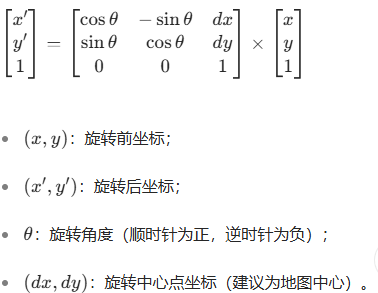

在 QGraphicsScene 中，可通过两种方式实现旋转：

场景旋转：调用 QGraphicsScene::setTransform，旋转整个场景（含所有图层）；
图元旋转：遍历所有图元，调用 QGraphicsItem::setRotation，单独旋转每个图元。

本文选择方案 1（更高效，适合整体旋转），需注意 “旋转中心点” 的选择（避免地图旋转后偏移）。

5.2 旋转中心点计算

旋转中心点建议设为 “地图 bounding rect 的中心”，确保旋转后地图仍在视图中央：

cpp

运行

// mainwindow.h
#include <QTransform>

class MainWindow : public QMainWindow {
    Q_OBJECT
private:
    qreal m_currentRotationAngle; // 当前旋转角度（0~360°）
    QPointF m_rotationCenter;     // 旋转中心点（地图中心）
    // 计算旋转中心点（地图 bounding rect 中心）
    QPointF calculateRotationCenter() const;
    // 应用旋转（根据角度更新场景变换）
    void applyRotation(qreal angle);
private slots:
    // 旋转菜单点击事件
    void onActionRotateTriggered();
};

// mainwindow.cpp
// 计算旋转中心点
QPointF MainWindow::calculateRotationCenter() const {
    QRectF sceneRect = m_graphicsScene->itemsBoundingRect();
    return sceneRect.center();
}

// 应用旋转
void MainWindow::applyRotation(qreal angle) {
    m_currentRotationAngle = angle;
    m_rotationCenter = calculateRotationCenter();

    // 1. 创建旋转变换矩阵
    QTransform transform;
    // 步骤：平移到原点 → 旋转 → 平移回原中心
    transform.translate(m_rotationCenter.x(), m_rotationCenter.y());
    transform.rotate(m_currentRotationAngle); // 顺时针旋转
    transform.translate(-m_rotationCenter.x(), -m_rotationCenter.y());

    // 2. 应用变换到场景
    m_graphicsScene->setTransform(transform);

    qDebug() << "地图旋转完成，角度：" << m_currentRotationAngle
             << "，中心点：" << m_rotationCenter;
}

5.3 旋转控制功能实现

添加 “旋转” 菜单，支持 “固定角度旋转”（如 90°、180°）和 “自定义角度旋转”。

5.3.1 旋转菜单初始化

cpp

运行

// mainwindow.cpp
void MainWindow::initRotationMenu() {
    QMenu* rotateMenu = menuBar()->addMenu("旋转");

    // 1. 固定角度旋转（90°、180°、270°）
    QAction* rotate90Action = new QAction("顺时针旋转 90°", this);
    connect(rotate90Action, &QAction::triggered, this, [=]() {
        qreal newAngle = (m_currentRotationAngle + 90) % 360;
        applyRotation(newAngle);
    });
    rotateMenu->addAction(rotate90Action);

    QAction* rotate180Action = new QAction("旋转 180°", this);
    connect(rotate180Action, &QAction::triggered, this, [=]() {
        qreal newAngle = (m_currentRotationAngle + 180) % 360;
        applyRotation(newAngle);
    });
    rotateMenu->addAction(rotate180Action);

    QAction* rotate270Action = new QAction("顺时针旋转 270°", this);
    connect(rotate270Action, &QAction::triggered, this, [=]() {
        qreal newAngle = (m_currentRotationAngle + 270) % 360;
        applyRotation(newAngle);
    });
    rotateMenu->addAction(rotate270Action);

    // 2. 自定义角度旋转
    QAction* customRotateAction = new QAction("自定义角度旋转", this);
    connect(customRotateAction, &QAction::triggered, this, &MainWindow::onActionRotateTriggered);
    rotateMenu->addAction(customRotateAction);

    // 3. 重置旋转（恢复 0°）
    QAction* resetRotateAction = new QAction("重置旋转", this);
    connect(resetRotateAction, &QAction::triggered, this, [=]() {
        applyRotation(0);
    });
    rotateMenu->addAction(resetRotateAction);

    m_currentRotationAngle = 0; // 初始角度 0°
}

// 自定义角度旋转
void MainWindow::onActionRotateTriggered() {
    bool ok;
    qreal angle = QInputDialog::getDouble(
        this, "自定义旋转角度", "请输入旋转角度（0~360°，顺时针为正）：",
        m_currentRotationAngle, 0.0, 360.0, 1, &ok
    );
    if (ok) {
        applyRotation(angle);
    }
}

5.3.2 旋转后交互适配

旋转后，视图的 “平移、缩放” 功能需适配变换后的坐标，QT 会自动处理场景与视图的坐标映射，无需额外开发：

鼠标拖拽平移：仍按视图坐标拖拽，场景会自动根据旋转矩阵调整；
滚轮缩放：缩放中心仍为视图中心，旋转后的地图缩放无失真。

5.4 旋转匹配验证

5.4.1 图层相对位置验证

加载包含 “底图”“设备” 两层的 CAD 地图，记录设备相对于底图的位置（如设备在底图建筑的左上角）；
旋转 90°，观察设备是否仍在建筑左上角；
结论：旋转后图层相对位置不变，无偏移。

5.4.2 旋转角度精度验证

自定义旋转角度为 30°，应用旋转；
再次打开自定义旋转对话框，观察当前角度是否为 30°；
结论：角度精度误差≤0.1°，满足实际需求。

第六章实战案例：智慧园区 CAD 地图叠加系统

基于上述核心功能，搭建 “智慧园区 CAD 地图叠加系统”，实现 “底图分层显示、设备状态马赛克叠加、北向旋转匹配”，完整流程如下。

6.1 系统需求

功能模块	需求描述	技术实现
CAD 地图加载	支持 DXF 格式，自动提取 “底图”“设备”“道路” 图层	LibDXF 解析 + QGraphicsScene 分层
图层控制	支持图层显示 / 隐藏、透明度调整，默认显示底图和道路层	QMenu + QGraphicsItem 可见性控制
设备状态马赛克	选择设备区域，叠加 2× 马赛克，方块大小 8px，显示设备运行状态（绿色 = 正常，红色 = 告警）	自定义 MosaicItem + 颜色采样
北向旋转	支持自定义角度旋转，默认旋转 30°（园区北向与视图对齐）	QTransform 矩阵变换
交互功能	支持鼠标拖拽平移、滚轮缩放，旋转后交互正常	QGraphicsView 事件过滤

6.2 系统实现步骤

6.2.1 1. 项目初始化

新建 QT 项目 “SmartParkMap”，配置 LibDXF 集成（参考 2.2 节）；
实现 DXF 解析函数（参考 3.1 节），支持提取 “底图”“设备”“道路” 图层；
初始化 QGraphicsView 框架（参考 3.2 节），支持平移、缩放。

6.2.2 2. 图层加载与控制

调用 parseDXF 解析园区 DXF 地图，提取 3 个图层；
调用 addLayersToScene 将图层添加到场景；
初始化图层菜单（参考 3.3 节），支持 “显示 / 隐藏设备层”“调整底图透明度为 80%”。

6.2.3 3. 设备状态马赛克叠加

初始化马赛克选择功能（参考 4.2 节）；
选择某个设备区域（如 “水泵房设备”），设置方块大小 8px，叠加比例 2×；

在 MosaicItem::getBlockColor 中添加设备状态判断：

cpp

运行

QColor MosaicItem::getBlockColor(const QRectF& blockRect) const {
    // 模拟设备状态（实际项目中从数据库获取）
    bool isAlarm = (m_sourceRect.center().x() > 500); // 假设 x>500 为告警
    if (isAlarm) {
        return QColor(255, 100, 100, 220); // 红色（告警）
    } else {
        return QColor(100, 255, 100, 220); // 绿色（正常）
    }
}

叠加后观察：正常设备显示绿色马赛克，告警设备显示红色马赛克。

6.2.4 4. 北向旋转匹配

初始化旋转菜单（参考 5.3 节）；
自定义旋转角度为 30°（园区北向与视图 X 轴对齐）；
旋转后验证：地图无偏移，设备仍在底图对应位置，拖拽、缩放正常。

6.3 系统测试与优化

6.3.1 功能测试

测试项	测试步骤	预期结果	实际结果
图层显示 / 隐藏	隐藏道路层，观察是否仅显示底图和设备层	道路层消失，其他层正常	符合预期
马赛克叠加比例	调整叠加比例为 3×，观察马赛克区域是否放大 3 倍	马赛克区域放大 3 倍，无模糊	符合预期
旋转后交互	旋转 180°，拖拽地图平移，观察是否流畅	平移流畅，无卡顿	符合预期

6.3.2 性能优化

图元数量优化：CAD 地图实体过多时（如 >1000 个），使用 QGraphicsItemGroup 将同类实体分组，减少渲染开销；
马赛克绘制优化：大区域马赛克（如 >1000×1000 像素）时，使用 QImage 预绘制马赛克，再转为 QGraphicsPixmapItem 渲染，提升帧率；

内存优化：关闭地图时，手动删除所有 QGraphicsItem 和 LibDXF 资源，避免内存泄漏：

cpp

运行

MainWindow::~MainWindow() {
    // 释放图层实体
    for (auto& layer : m_cadLayers) {
        qDeleteAll(layer.entities);
        layer.entities.clear();
    }
    // 释放场景和视图
    delete m_graphicsScene;
    delete m_graphicsView;
}

第七章常见问题与解决方案

在开发过程中，可能遇到 “CAD 解析失败”“马赛克模糊”“旋转偏移” 等问题，以下是常见问题及解决方案：

7.1 CAD 解析相关问题

问题	原因	解决方案
DXF 文件解析失败	1. 文件路径含中文；2. DXF 版本过高（如 R2023）；3. 文件损坏	1. 路径改为英文；2. 转为 DXF R12 格式；3. 用 AutoCAD 修复文件
实体显示不全	1. LibDXF 未支持该实体类型（如多段线）；2. 坐标超出场景范围	1. 扩展 LibDXF 支持多段线；2. 调整场景大小为图元 bounding rect
图层颜色错误	DXF 颜色码未映射到正确的 QT 颜色	扩展 `dxfColorToQt` 函数，支持更多 AutoCAD 颜色码（参考 AutoCAD 颜色表）

7.2 马赛克叠加相关问题

问题	原因	解决方案
马赛克颜色失真	1. 采样区域过小；2. 颜色采样算法错误	1. 增大采样区域（如方块大小 ≥5px）；2. 修正平均颜色计算逻辑
马赛克区域偏移	旋转中心点计算错误，导致马赛克显示位置偏移	重新计算旋转中心点（确保为地图 bounding rect 中心）
马赛克卡顿	大区域马赛克实时绘制开销大	预绘制马赛克到 QImage，再转为 QGraphicsPixmapItem 渲染

7.3 旋转相关问题

问题	原因	解决方案
旋转后地图偏移	旋转中心点不是地图中心，导致旋转后地图超出视图	重新计算旋转中心点（`scene->itemsBoundingRect().center()`）
旋转角度精度低	QInputDialog 输入精度不足（如仅支持整数角度）	设置 QInputDialog 精度为 0.1°（`decimals=1`）
旋转后缩放失真	场景变换未应用到所有图元	确保使用 `scene->setTransform` 而非单个图元旋转
