电池管理系统（BMS）技术全景解析：从基础原理到智能未来

一块锂电池的寿命和安全，90%取决于它的"大脑"——BMS的设计水平

电池管理系统（BMS）作为新能源系统的核心控制中枢，已从简单的保护电路演变为集监测、控制、预测于一体的智能系统。本文将全面解析BMS的发展历程、关键技术突破、核心功能模块，并深度解读专业术语体系，带您深入了解这一决定电动汽车和储能系统安全与性能的关键技术。

---

一、BMS技术演进：从基础保护到智能预测

1.1 技术发展的三个时代

表1：BMS技术发展的三个时代对比

时代	时间段	核心特征	关键技术	典型应用	局限性
1.0保护时代	1990-2000	硬件保护为主	过压/欠压保护电路，机械继电器	电动工具、UPS电源	无状态估算，响应慢
2.0智能时代	2000-2020	软件算法赋能	卡尔曼滤波、主动均衡技术	电动汽车、储能系统	模型依赖性强
3.0云脑时代	2020至今	数据驱动决策	数字孪生、AI预测、V2G集成	智能电网、车联网	数据安全挑战

• 1.0时代：采用基础模拟电路实现过充/过放保护，典型响应时间>500ms，继电器寿命仅万次级

• 2.0时代：引入SOC/SOH算法，特斯拉Model 3将采样精度提升至±2mV，主动均衡电流达2A

• 3.0时代：华为云端BMS实现95% SOH预测精度，支持车网互动（V2G）双向控制

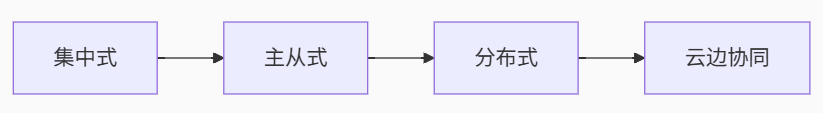

1.2 硬件架构演进

• 集中式：单芯片处理所有数据，成本低但精度差（电压误差>10mV）

• 主从式：特斯拉方案，1个BCU+多个BMU，采样周期<10ms

• 分布式：每个模组独立BMS，支持无线通讯

• 云边协同：本地处理+云端分析，支持OTA升级

---

二、BMS核心性能指标与技术突破

2.1 电气性能发展路线

表2：BMS关键性能演进（2015-2025）

参数	2015年	2020年	2025年	测量技术	技术意义
电压精度	±10mV	±5mV	±1.5mV	16位ADC采样	SOC估算基础
电流误差	1.5%	0.8%	<0.3%	零漂移运放	安时积分核心
温度点	1点/模组	3点/模组	每电芯双点	NTC阵列	热失控预警
均衡电流	被动100mA	主动1A	主动5A	电容/电感拓扑	寿命延长30%
响应速度	100ms	20ms	<5ms	硬件保护电路	短路保护关键

2.2 三大核心技术突破

1. SOC估算革命

   • 安时积分 → 卡尔曼滤波 → LSTM神经网络

   • 误差从8%降至3%以内

   • 低温（-30℃）适应性提升

2. 热管理演进

   • 自然冷却 → 风冷 → 液冷 → 相变材料

   • 温差从>15℃降至<5℃

   • 特斯拉液冷方案效率提升5倍

3. 均衡技术升级

   • 电阻耗能 → 电容转移 → 电感储能

   • 效率从<50%提升至>85%

   • 松下主动均衡芯片支持3A电流

---

三、BMS关键模块深度解析

3.1 AFE（模拟前端）——BMS的"感官系统"

核心功能：

• 电压采集：±2mV精度，100ms内完成128串电芯扫描

• 温度监测：每2秒更新全包温度图谱

• 被动均衡：控制200mA均衡电流

技术挑战：

• 采样线阻导致的压降误差

• NTC热滞后性（响应时间>10s）

• 芯片级解决方案：TI BQ79616支持16通道同步采样

3.2 功率驱动模块——BMS的"执行手臂"

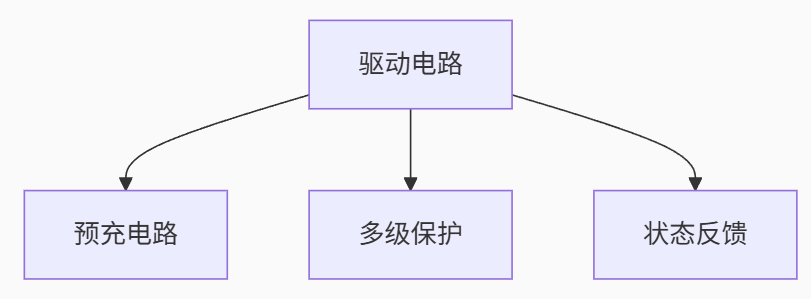

FET驱动关键技术：

三级保护机制：

1. 硬件级：过流响应<10μs（AFE直接关断）

2. 固件级：过温保护响应<100ms

3. 机械级：熔断器永久保护

3.3 主动均衡 vs 被动均衡

表3：均衡技术对比分析

参数	被动均衡	电容主动均衡	电感主动均衡	变压器主动均衡
效率	<50%	70-80%	80-90%	>85%
成本	$0.5-1	$3-5	$5-8	$10+
速度	慢(>5h)	中等(2-3h)	快(1-2h)	最快(<1h)
拓扑复杂度	★☆☆	★★☆	★★★	★★★★
代表方案	TI BQ76952	ADI LTC3300	NXP MC33771	特斯拉专利方案

---

四、BMS专业术语全解析

4.1 基础状态参数

表4：BMS五大状态参数详解

术语	定义	计算公式	测量方法	行业水平
SOC	荷电状态	剩余容量/总容量×100%	安时积分+OCV校准	±3%误差
SOH	健康状态	当前容量/初始容量×100%	内阻增长模型	±5%误差
SOP	功率状态	P_max = min(V×I_max, I×V_min)	动态查表法	50ms更新
SOE	能量状态	∫(V×I)dt / 总能量	SOC×有效容量	续航预测基础
SOT	温度状态	最高电芯温度梯度	多NTC融合	±1℃精度

4.2 保护功能术语

故障诊断体系：

• 实时监测：电压/电流/温度/绝缘（>500Ω/V）

• 故障分类：

  • 可恢复故障：过压(OV)、欠压(UV)

  • 永久故障：短路(SC)、MOS失效

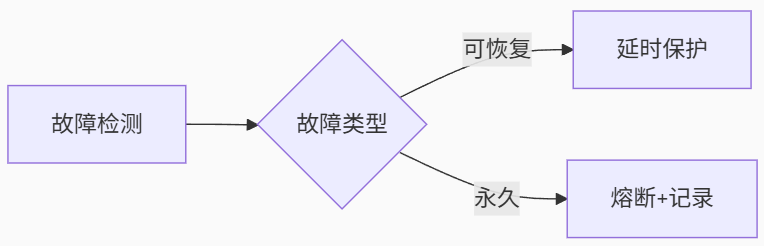

• 响应机制：



4.3 电量计量技术

三种核心方法对比：

1. 安时积分法：

   • 优点：实时性好

   • 缺点：误差累积（每月2-5%）

2. 开路电压法(OCV)：

   • 优点：静态精度高

   • 缺点：需静置>2小时

3. 阻抗谱法(EIS)：

   • 新一代技术：通过交流阻抗反演SOC

   • 精度：±1%，但设备复杂

---

五、前沿技术与发展趋势

5.1 技术创新方向

表5：BMS未来技术路线图

技术方向	核心技术	商业进程	代表企业	潜在效益
芯片集成	ASIC+PMIC融合	2023-2025	TI/ADI	体积缩小50%
固态BMS	光耦继电器	2025-2028	东芝/英飞凌	寿命>1亿次
AI预测	数字孪生模型	已商用	华为/宁德时代	SOH精度>95%
V2X集成	双向充放电	示范阶段	特斯拉/宝马	用户收益$200/年
无线BMS	2.4G Mesh	量产上车	通用汽车	线束减重40%

5.2 技术挑战与对策

1. 低温性能衰减：

   • 问题：-30℃时SOC误差扩大3倍

   • 方案：多模型自适应算法（华为专利）

2. 安全认证缺口：

   • 现状：仅60%产品通过ISO 26262

   • 方案：内置安全监控芯片

3. 数据安全风险：

   • 威胁：CAN总线攻击增长39%

   • 方案：硬件加密+动态认证

---

六、BMS选型与应用指南

6.1 不同场景选型矩阵

应用场景	架构选择	均衡方案	通信协议	特殊要求
乘用车	主从式	主动均衡>2A	CAN FD	ASIL-D认证
商用车	分布式	被动均衡	Ethernet	抗振>10g
储能系统	集中式	模块间均衡	RS485	寿命>10年
无人机	高度集成	无均衡	SPI	重量<50g

6.2 典型方案分析：宁德时代CTP3.0

• 架构特点：无模组设计，每个电芯独立监控

• 核心技术：

  • 3mV电压采样精度

  • 5A主动均衡电流

  • 100ms内完成全包诊断

• 性能优势：

  • 体积利用率提升20%

  • 温差<3℃

  • SOH预测精度97%

---

七、结论：BMS的智能进化之路

电池管理系统已完成三重角色蜕变：

1. 安全卫士：故障响应<5ms，热失控预警准确率>90%

2. 寿命管家：通过智能均衡延长电池寿命30%

3. 能源枢纽：支持V2G实现车辆到电网的能量交互

未来五年关键技术突破点：

• 碳化硅(SiC)驱动芯片普及

• 神经拟态SOC算法应用

• 全固态BMS架构商业化

• 国产芯片替代率提升至50%

当BMS学会"预知"电池的未来状态，新能源革命才真正进入智能时代。
