《小白入门：舵机初探》

无人机中的舵机是实现飞行姿态控制的核心部件，其技术发展与应用场景紧密关联。以下从起源历史、工作原理、定义、信号特征及工业级舵机价格成因五个维度展开分析：

一、起源历史：从船舶到无人机的技术迁移

舵机的雏形可追溯至 20 世纪初船舶使用的机械舵机，其通过机械连杆实现方向控制。1917 年英国首架无线电控制无人机的诞生，标志着舵机开始向电子化演进。二战期间，美国 “火蜂” 系列无人机采用电动舵机执行侦察任务，推动了舵机的小型化和精准化。1985 年，中国将 Ⅱ 型航模靶机改装为侦察机，通过风门舵机实现空中遥控拍摄，验证了舵机在无人机实战中的价值。21 世纪以来，随着稀土永磁材料和数字控制技术的突破，工业级舵机在无人机、航空航天等领域广泛应用。

二、工作原理：闭环控制实现精准定位

舵机本质是集成反馈机制的伺服系统，核心由电机、减速器、位置传感器和控制电路构成。其工作流程如下：

1. 信号输入：外部控制器发送 PWM（脉冲宽度调制）信号，周期通常为 20ms，脉宽 0.5-2.5ms 对应 0°-180° 角度范围。
2. 驱动执行：控制电路解析信号后驱动电机旋转，经多级齿轮减速器放大扭矩，带动输出轴转动。
3. 反馈校正：电位器或编码器实时监测输出轴角度，将电压信号反馈至控制电路。若实际角度与目标存在偏差，电路调整电机转向和转速，直至达到目标位置。
4. 动态响应：数字舵机通过 MCU（微控制器）高频采样信号，结合 PID 算法优化控制策略，可实现毫秒级响应和 ±0.5° 精度。

三、定义：高精度伺服执行机构的技术定位

舵机是一种通过电信号控制机械角度的伺服电机，专为需要精确位置控制的场景设计。其核心特征包括：

• 功能定位：作为无人机的 “关节”，直接控制机翼、尾翼、云台等部件的偏转，决定飞行姿态和任务执行能力。
• 系统构成：区别于普通电机，舵机集成减速机构、位置反馈和闭环控制，形成完整的伺服系统。
• 应用场景：广泛用于航模、工业机器人、医疗器械等领域，无人机场景中需同时满足轻量化和高可靠性要求。

四、信号特征：PWM 与总线协议的技术分野

1. 基础 PWM 信号

   • 周期与脉宽：标准舵机采用 20ms 周期，脉宽 0.5-2.5ms 对应机械角度范围，如 1.5ms 脉宽对应 90° 中立位置。
   • 信号电平：高电平 3-3.3V，低电平 0-0.45V，通过占空比调节电机平均电压。
   • 抗干扰性：模拟舵机易受电磁干扰，数字舵机通过差分信号和滤波电路提升稳定性。

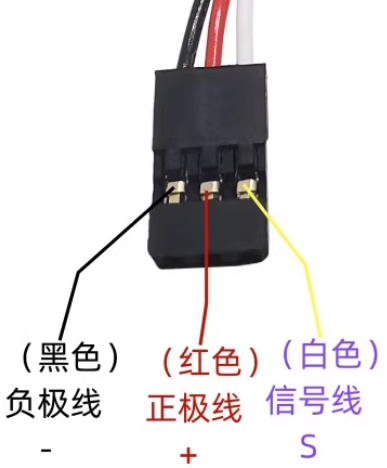

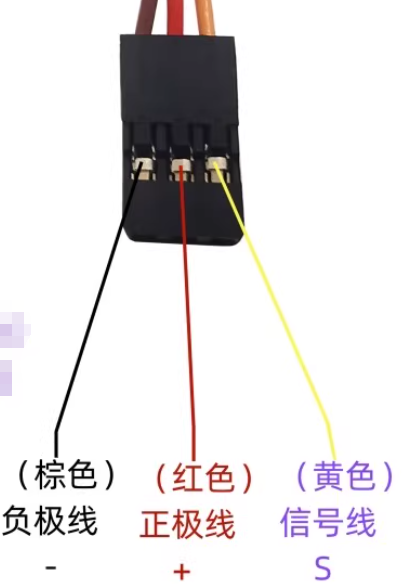

2. 两种常见插头定义

•

1. 工业级扩展协议

   • 总线通信：采用 RS-485、CAN 等协议，支持多机串联控制，通信距离可达千米级，适用于复杂系统协同。

   • 数据交互：实时反馈温度、负载等状态信息，支持位置闭环控制和故障诊断。
   • 协议优势：相比 PWM，总线协议减少布线复杂度，提升抗干扰能力，适合工业自动化等高可靠性场景。

五、工业级舵机高价成因：性能与成本的技术博弈

工业级舵机价格通常是消费级的 5-10 倍，其高成本源于以下技术特性：

（一）材料与工艺的严苛要求

1. 高性能材料

   • 金属齿轮：采用钛合金、不锈钢等替代塑料，耐磨损且能承受 100N・m 以上扭矩。
   • 密封设计：IP67 级防水防尘结构，需通过真空加压铸造、激光焊接等工艺实现。
   • 特种轴承：陶瓷轴承或高精度滚珠轴承，降低摩擦损耗，适应 - 40℃至 85℃极端温度。

2. 精密制造工艺

   • 微机电加工：减速器齿轮模数小于 0.3mm，需五轴联动加工中心保证齿形精度。
   • 真空封装：高端舵机采用真空充氮工艺，防止内部元件氧化，延长使用寿命至 10 万小时以上。

（二）复杂的测试与认证体系

1. 环境适应性测试

   • 高低温冲击：在 - 55℃至 125℃间循环 50 次，测试启动性能和角度偏差。
   • 振动与冲击：模拟无人机飞行时的振动环境，需通过 20g 加速度、5-2000Hz 扫频测试。
   • 电磁兼容：符合 CISPR 32 Class B 标准，在强电磁干扰下仍能稳定工作。

2. 行业认证壁垒

   • 军用标准：如美军标 MIL-STD-810H，要求舵机通过盐雾、霉菌等 19 项测试。
   • 工业认证：CE 认证需满足低电压指令（LVD）和电磁兼容指令（EMC），增加设计复杂度。

（三）技术研发的高投入

1. 核心专利布局

   • 高精度编码器、无刷电机控制算法等核心技术被少数企业垄断，研发成本需分摊至产品。
   • 例如，某品牌工业舵机采用磁阻式绝对值编码器，单轴研发投入超千万元。

2. 定制化解决方案

   • 针对无人机的特殊需求，需开发耐高温、低功耗型号，定制化设计增加边际成本。
   • 某军工级舵机为适配小型无人机，将重量控制在 50g 以内，同时保持 50N・m 扭矩，研发周期长达 18 个月。

（四）供应链与市场规模限制

1. 小批量生产

   • 工业级舵机年需求量通常在千台级别，无法像消费级产品通过规模化生产降低成本。
   • 某企业生产的航空级舵机，单件成本超万元，年销量不足 200 台。

2. 供应链依赖

   • 高精度传感器、特种轴承等关键部件依赖进口，受国际贸易环境影响显著。
   • 例如，某型号舵机使用的德国产编码器，采购成本占总成本的 30%。

结语

工业级舵机的高成本是其技术特性与应用场景共同作用的结果。随着无人机行业的快速发展，轻量化、高可靠性的需求将推动舵机技术持续革新。未来，随着新材料（如碳纤维增强塑料）和制造工艺（如 3D 打印）的普及，工业级舵机有望在性能提升的同时实现成本优化，进一步拓展其在民用无人机领域的应用空间。
