在完成了ESP32-WROOM-E的原理图库创建后，我们将进入封装库的制作阶段。封装库主要包含元器件的焊接信息，涉及到机械布局。在制作过程中，建议使用计算器辅助计算管脚位置。本文将指导如何采集封装信息并创建焊盘，以完成元器件封装的详细步骤。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

上一节完成了原理图库创建，我们顺利完成了ESP32-WROOM-E的原理图的制作过程，并且把这个库放在了SCH目录下。

接下来，我们需要制作这个元器件的封装。

所谓封装库就是元器件的焊接信息，因此封装库的主要信息为机械方面的信息。在绘制封装库是，建议打开电脑自带的计算器，这样方便我们随时计算不同管脚的位置信息。

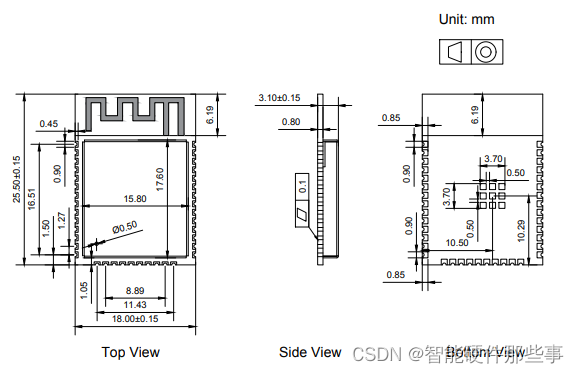

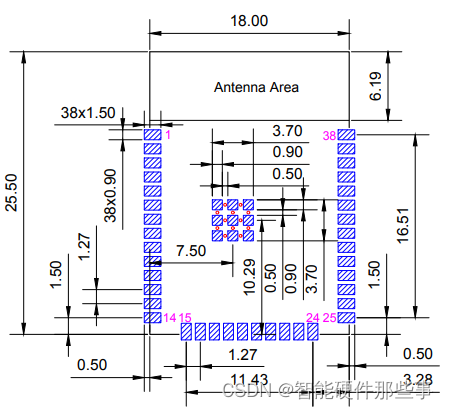

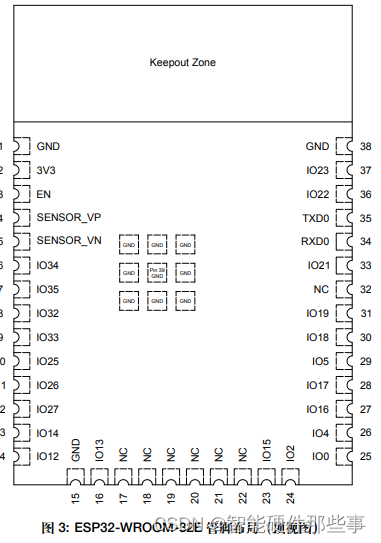

2.1采集封装信息

这个模块



我们需要把这些信息进行预先采集，方便后面进行制作。
