VLAN 虚拟局域网

VLAN的优势

实验操作

先分别设置主机和服务器的IP地址

分别配置交换机

---

VLAN 虚拟局域网

由于交换机所有的端口都在同一广播域， 只要发送广播域会产生大量的垃圾信息，同时会有安全隐患（病毒）

为了解决上述问题

1.物理解决 需要在交换机之间添加路由器（成本太高）

2逻辑解决 使用vlan 虚拟局域网技术

VLAN的优势

控制广播

增强网络安全性

简化网络管理

vlan

1.建立虚拟网

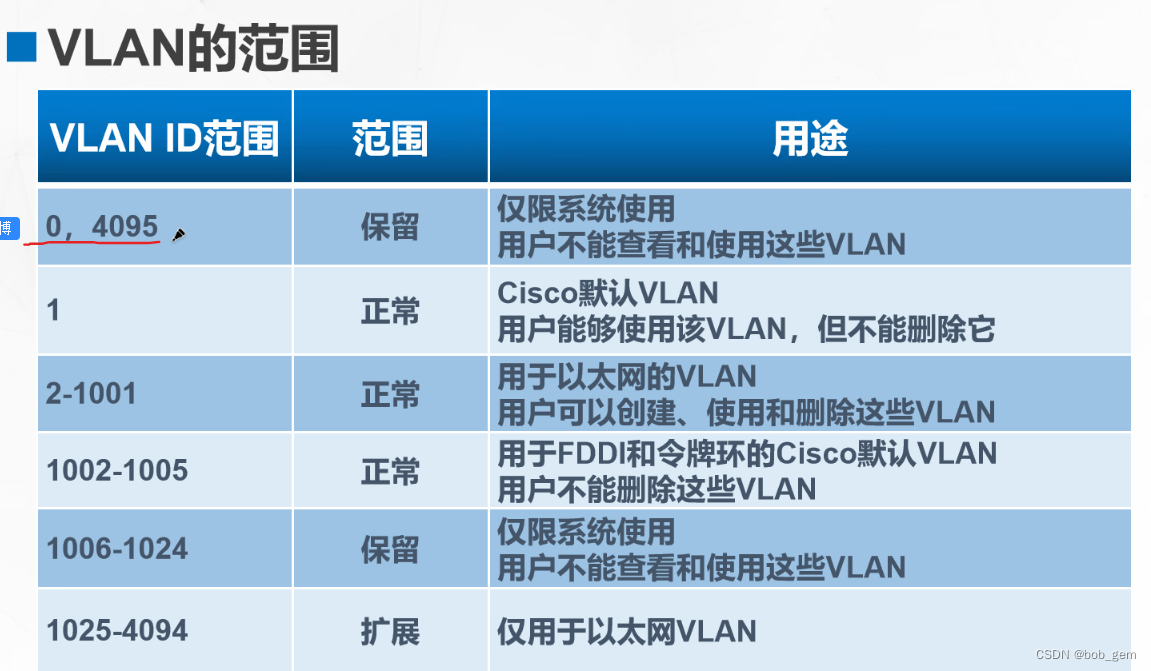

vlan 数字编号

例如：vlan 10

vlan batch 10 20 30

2.选择端口模式

A access 一般连电脑，路由器

B truck 一般连交换机

C hybird 混合模式

port link-type access （端口选择access） 简写 p l a

port link-type truck （端口选择 truck模式）

port allow

3将端口加入vlan

port default vlan10（access模式）简写 p d v 10

实验操作

sys vlan batch 10 20 30

int e0/0/1

port link-type access

port default vlan 10

int e0/0/2

port link-type access

port default vlan 10

int e0/0/3

port link-type access

port default vlan 20

int e0/0/4

port link-type access

port default vlan 20

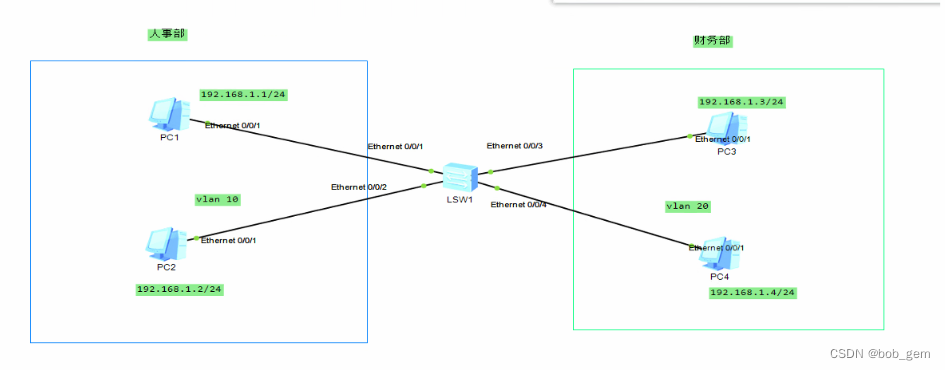

先分别设置主机和服务器的IP地址

PC1:192.168.1.1

PC2:192.168.1.2

PC3:192.168.1.3

PC4:192.168.1.4

人事部服务器：192.168.1.100

财务部服务器：192.168.1.200

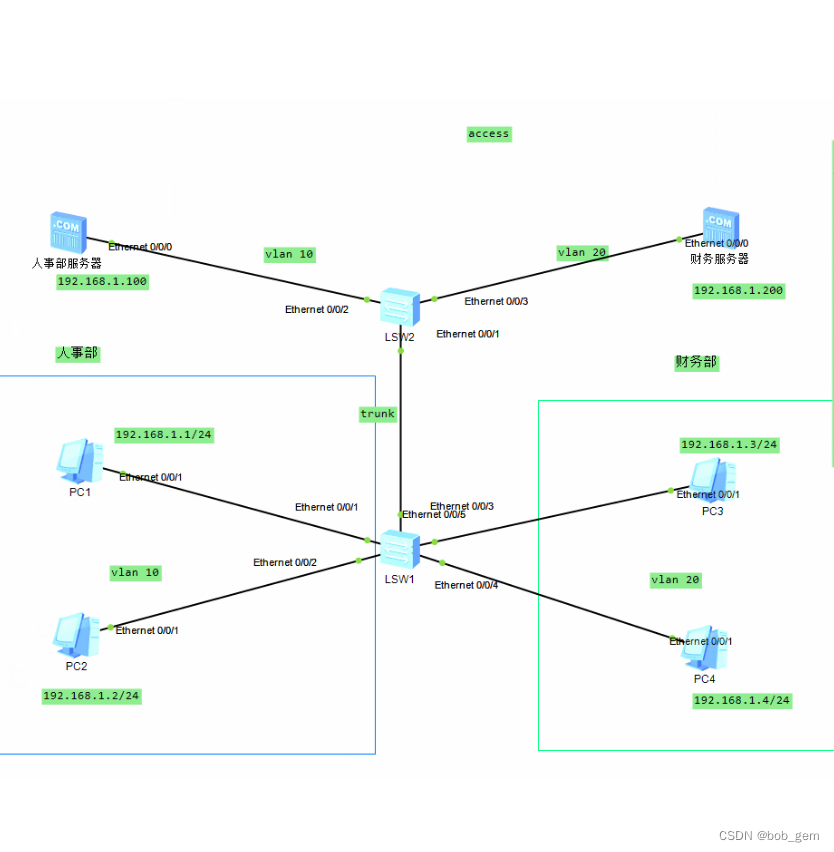

分别配置交换机

LSW1

sys

vlan batch 10 20

int e0/0/1

port link-type access

port default vlan 10

int e0/0/2

port link-type access

port default vlan 10

int e0/0/3

port link-type access

port default vlan 20

int e0/0/4

port link-type access

port default vlan 20

int e0/0/5

port link-type trunk

port trunk allow-pass vlan all

LSW2

sys

vlan batch 10 20

int e0/0/1

port link-type trunk

port trunk allow-pass vlan all

int e0/0/2

port link-type access

port default vlan 10

int e0/0/3

port link-type access

port default vlan 20

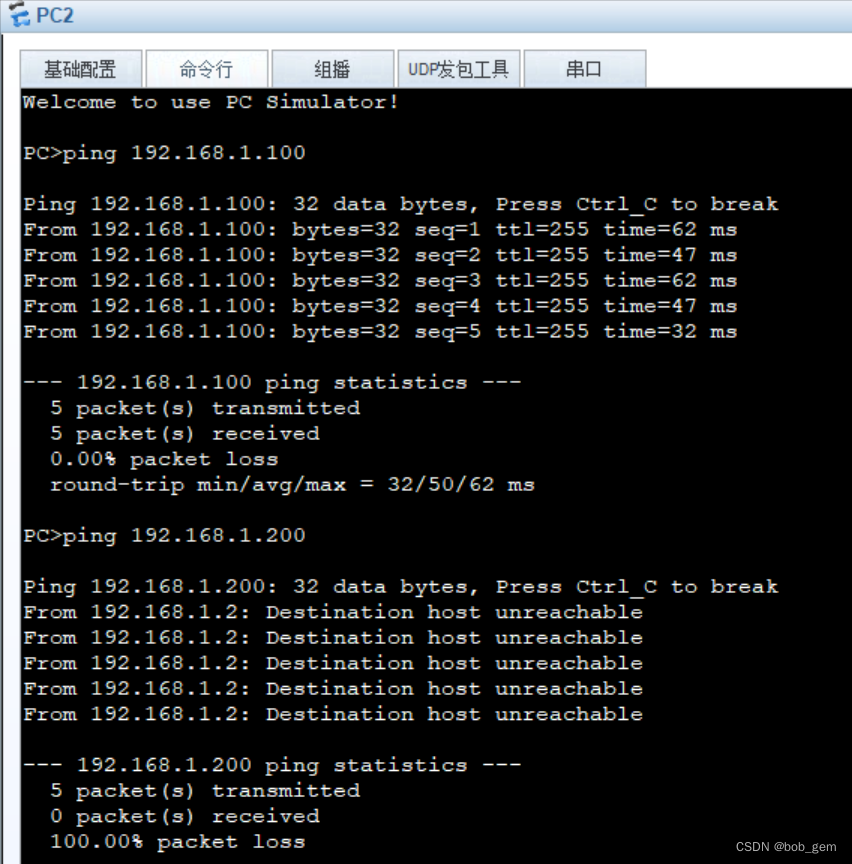

最后就可以PC1,PC2ping通人事部服务器，ping不通财务部服务器

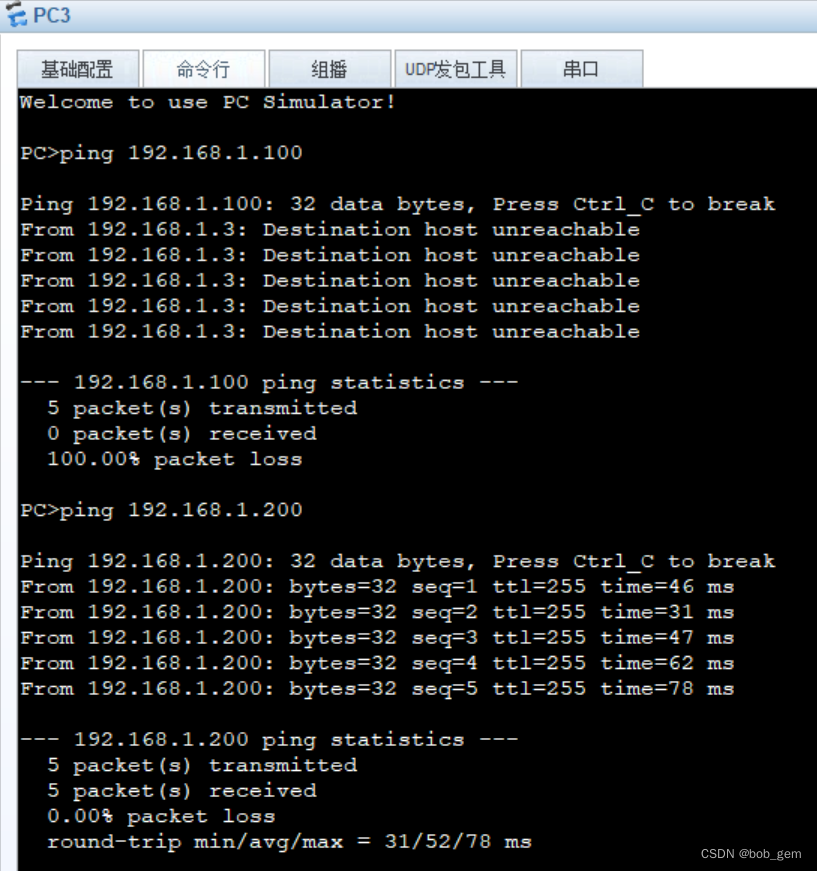

PC3,PC4ping通财务部服务器，ping不通人事部服务器
