CAD学习

CAD学习

第一周

Day1

课程介绍

了解各个风格
全案设计师  色彩 50% 30% 10% 10%
原始 拆散 新建 平面 天花 地面 开关 插座 水路

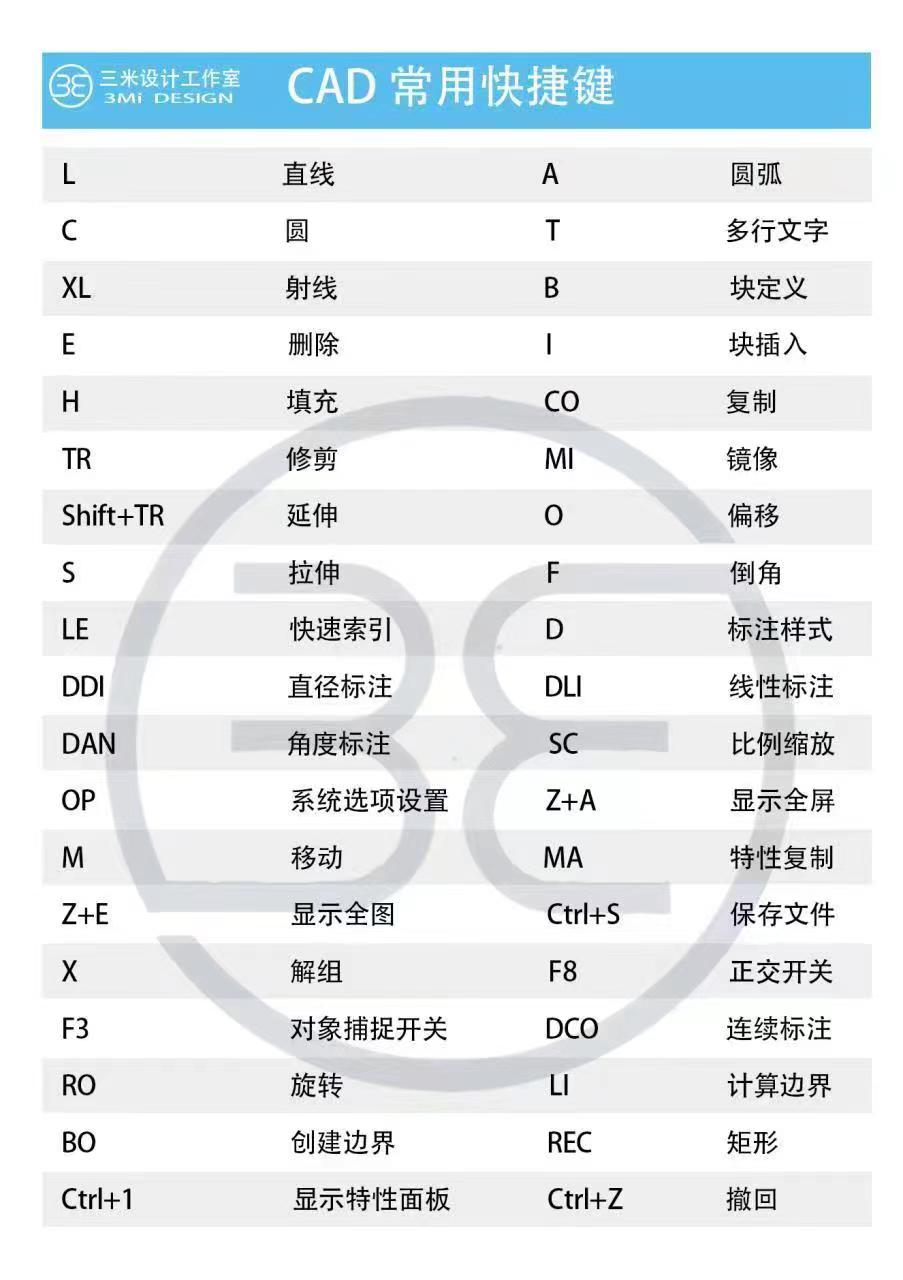

快捷键操作(cad)

---

中键(移动) 空格(1 确定 2 取消 3 重复命令)
格式——> 单位(毫米)  1500(1米5)
两窗口 ——> 视图—> 视口配置->两|垂

Z空格E空格 ——>居中

---

Day2

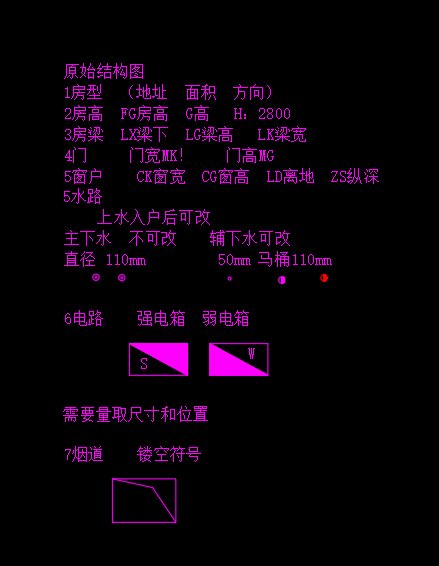

房型介绍

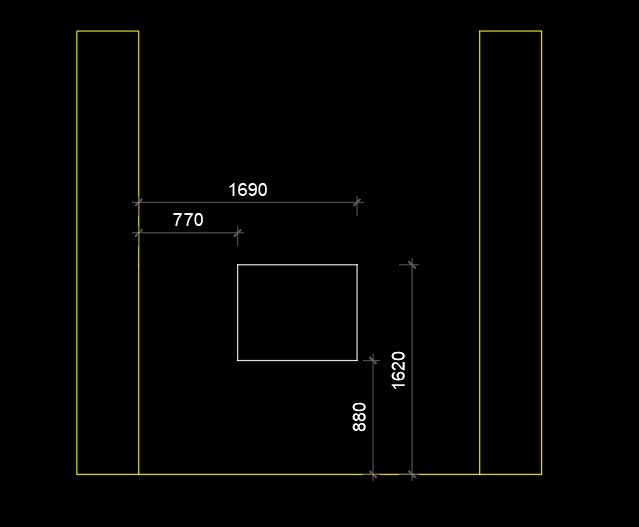

窗户
    窗高 CH CG
    窗宽 CK CW
    离地 LD
    纵深 ZS
    窗沿 ZX
飘窗
	飘窗深度 PS S
房梁
	梁下 LX
	梁高 LG LH
	梁宽 LK LW
	梁离地 LD
贴砖 6cm

马桶 一般量两面距墙
	一般二楼不移动马桶 移动不超过1米(马桶移位器)
	下沉式卫生间

下水管	一般在 卫生间 厨房 阳台
量房高	FG G
量强电箱位置 弱电箱位置(一般在入户)

量门 门宽(2.1~2.2) MK 门高 MG
B 块选择 M移动
EX延伸

---

day3

建筑结构

• 砖混 (自建)
  • 优点：建筑时间短
  • 缺点：所有墙体都承重

房型改造

• 承重墙(声音闷)
  • 需要承重结构图(物业)
  • 一般三米墙 可以拆80公分
  • 拆墙之前需要装修资格证(押金1000~1500 物业)

新建墙体

砖长 240x115x53 如果墙高超过2.4m 一般不用竖砖砌墙

墙厚

• 1200mm（单墙） 2400mm（双墙)
• 其他厚度
  • 一般阳台 保温层(5mm~8mm) 按照240mm墙来看 因为保温层会拆除
    • 真石漆(喷砂)会用电锤拆除

设计注意条件

• 需求
• 通风
• 采光
• 前提设计

设计四大原则

• 功能性
• 安全性
  • 客户安全
  • 施工安全
• 可行性(落地)
• 经济性
  • 个人定位(中低端客户 后期可以高端)

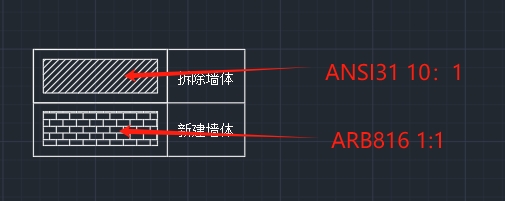

CAD(拆建操作)

BO 边界创建 O偏移 REC矩形

布局

布局：布局相当于模型上覆盖一个盖板 MV(在盖板上面开窗)

图框,环境-->检查后缀文件名-->打开环境(拖放)-->跨文件复制图纸至模型-->分配图层(在模型立面 分配图层 墙体,窗，尺寸外标注专用，量房信息)-->开窗(mv)-->在布局中改原始结构图(图层状态)

新建图层 LA(打开图层管理器

day4

空间布局

• 功能划分
• 陈设布置
• 动线设置

布置方式(家具)

周边式
岛式
单边式(80平方)
走道式(衣帽间)
悬挂式
对称式(严肃 正规 中式)
非对称式

空间类型

开敞空间(酒店大堂 客厅)
封闭空间(隐私性 高档私人书房)
共享空间(书房)
下沉空间
地台空间
外凸空间 内凹空间
母子空间(主卧卫生间)

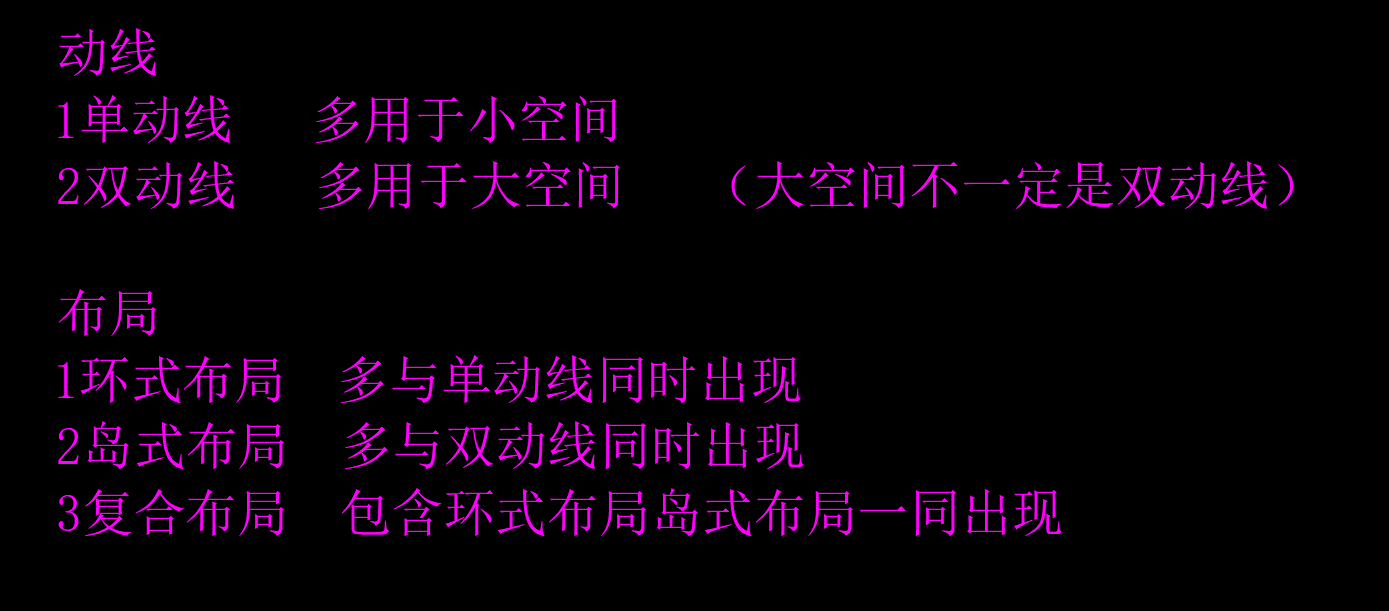

动线布局

环式布局 多用于小空间
岛式布局 多用于大空间

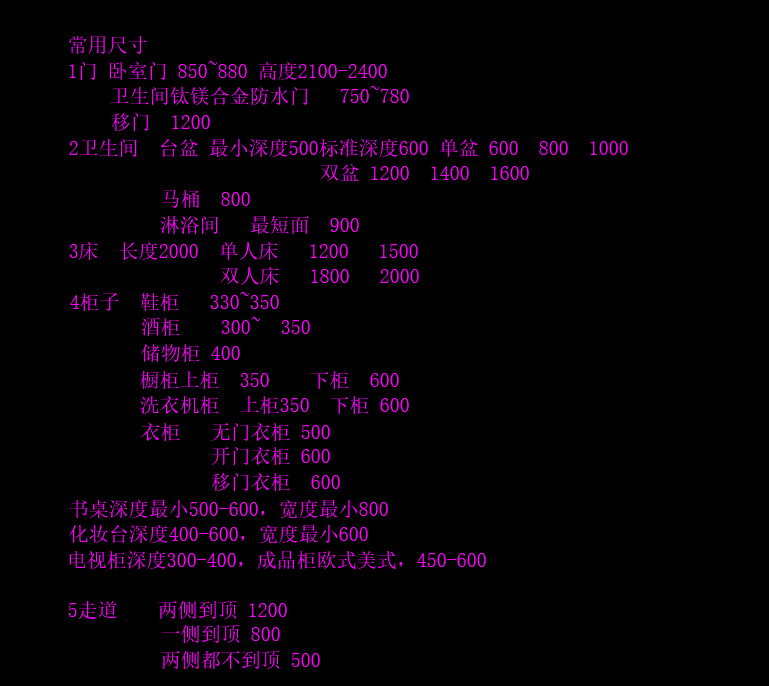

尺寸

门
	卧室门 高2400一般用于一门到底 超过2400非标 加钱
	卫生间 高度一般2100
	移门 最小1200 单扇门最小750
卫生间
	马桶 使用距离 宽 800

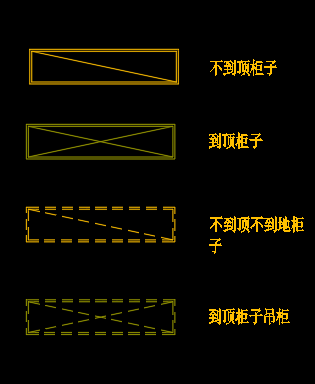

柜子

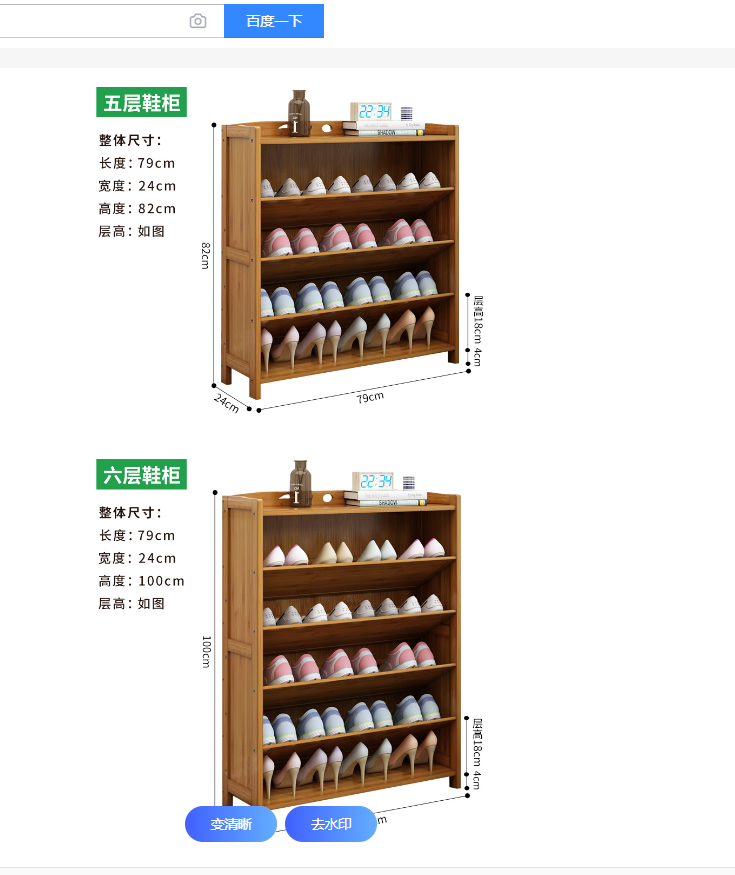

	鞋柜 深度 斜插 最小240 正常330~350
	开门衣柜 也可以550 500
背景墙一般正对门
立式空调 一般400MM 移门单扇门最小60 电视柜 长2400
窗帘
	手动 宽 180~220
	电动 宽 220~300 留260

操作

PL 组合画图

MI 镜像

RO 旋转

卧室布局

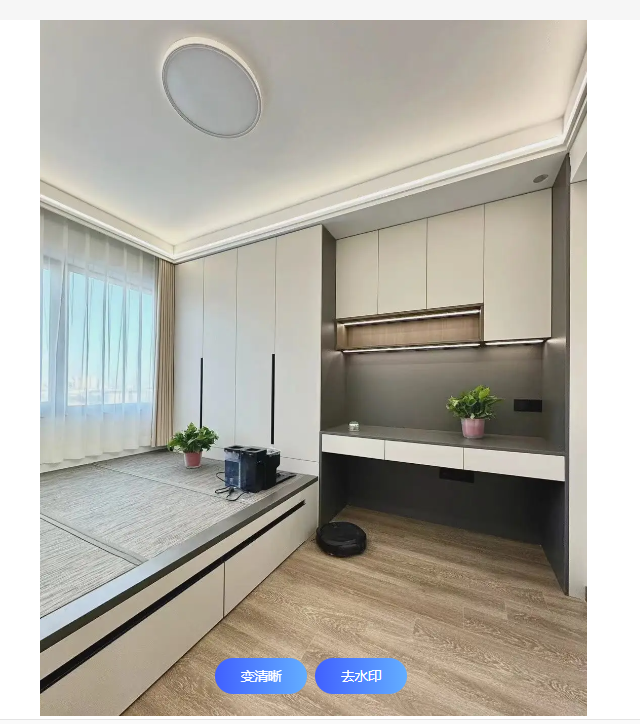

榻榻米

书桌(固定家具) 600深
榻榻米(针对小户型) 尺寸是根据整床来做的

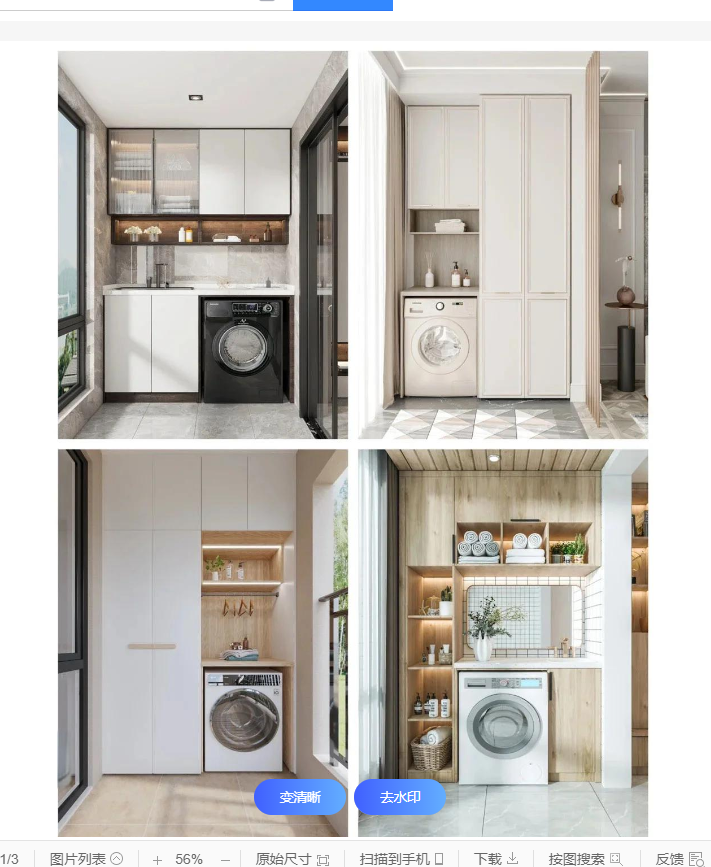

洗衣区

洗衣机 一般深600mm
门套占墙 15mm
法式美式 20mm~30mm
洗衣柜 一体盆(台盆) 铝塑材料(下沉 没缝隙) 石材有缝隙

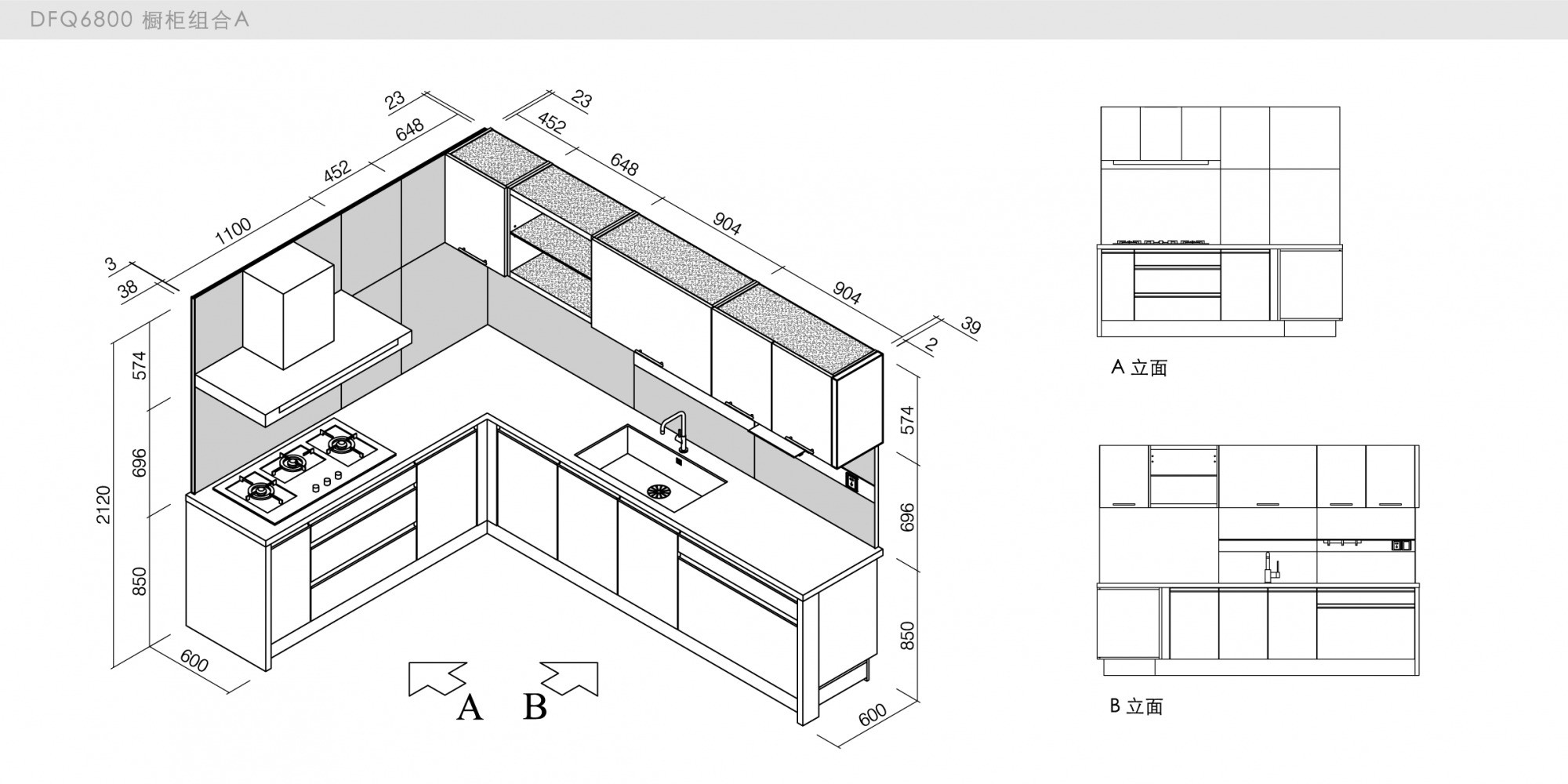

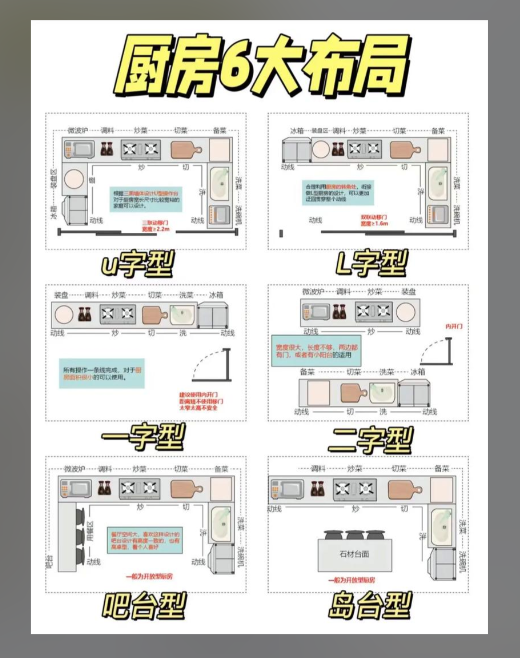

厨房布局

U字型(大厨房) L字型 一字型 二字型 [吧台型 岛台型] 用于开放式厨房
洗切炒 其他家电
洗脸盆一般在窗下 燃气表与燃气灶隔 35CM 灶台一般在烟道旁

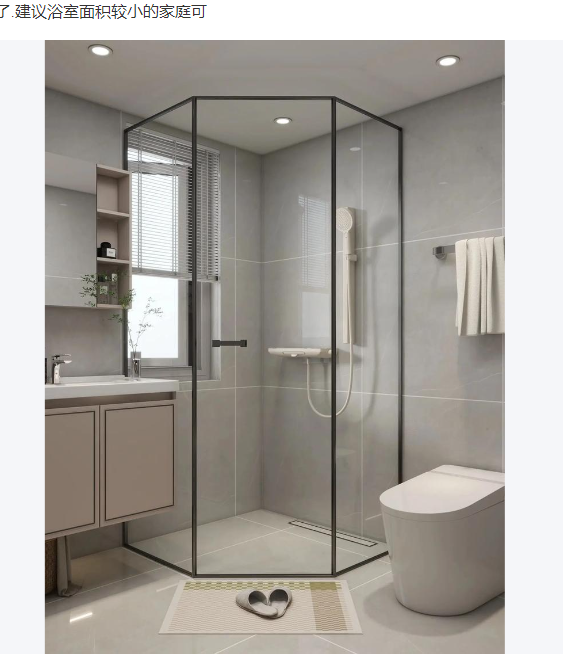

淋浴房

一字形 圆弧形 钻石型

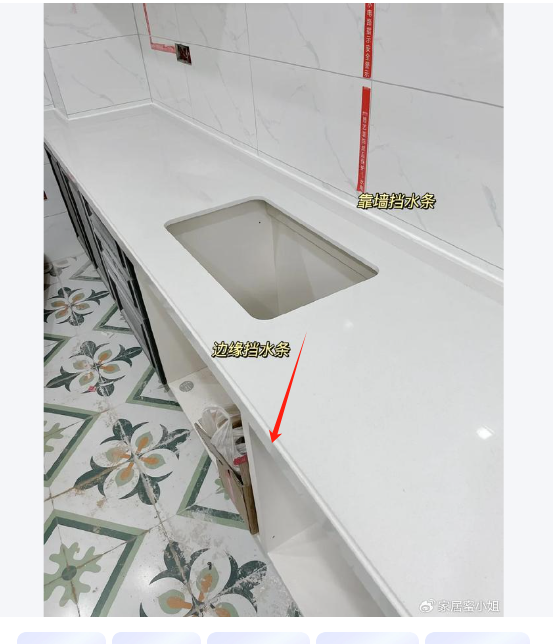

挡水条 宽(30mm) 高(10mm)
台盆 600mm
