Vmware Vsphere HA创建集群步骤

        用了很多年的vmware vsphere 集群，从来没自己建过vsphere ha集群，这次新到一批服务器及存储，记录一下搭建步骤，只讲几个大的步骤点。

        本次我们使用的N台dell服务器安装的esxi，然后用的emc存储将lun通过光纤交换机映射给所有的宿主机，作为共享存储。

        对于网络设计，建议管理网络跟数据网络分开，如果有4块网卡，那2块作为管理网络及VM kernel网络，另外两块作为数据网络，互相分离。

        整体思路：

创建分布式交换机（管理及vmkernel）----创建分布式端口组（管理及vmkernel）---将主机添加到分布式交换机---切换管理网络及vm kernel切换至分布式交换机

创建分布式交换机（数据及业务使用）

创建vmware vsphere集群，将所有主机加入集群，打开HA。

创建数据存储-----创建数据存储集群----将数据存储集群映射给vmware vsphere集群---打开DRS.

1.创建分布式交换机

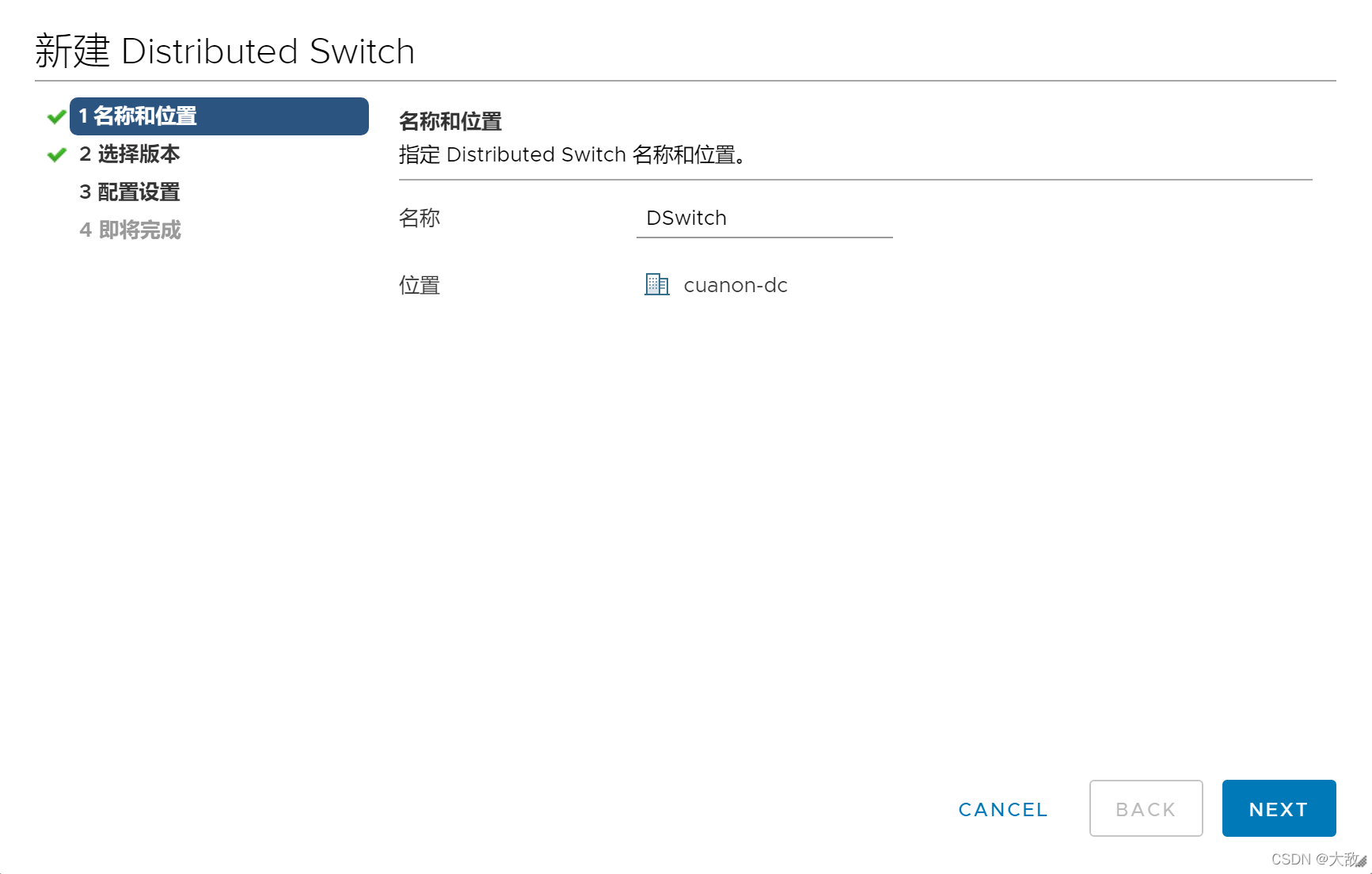

切到网络界面，右击对应的数据中心，新建分布式交换机，名称按照自己的填

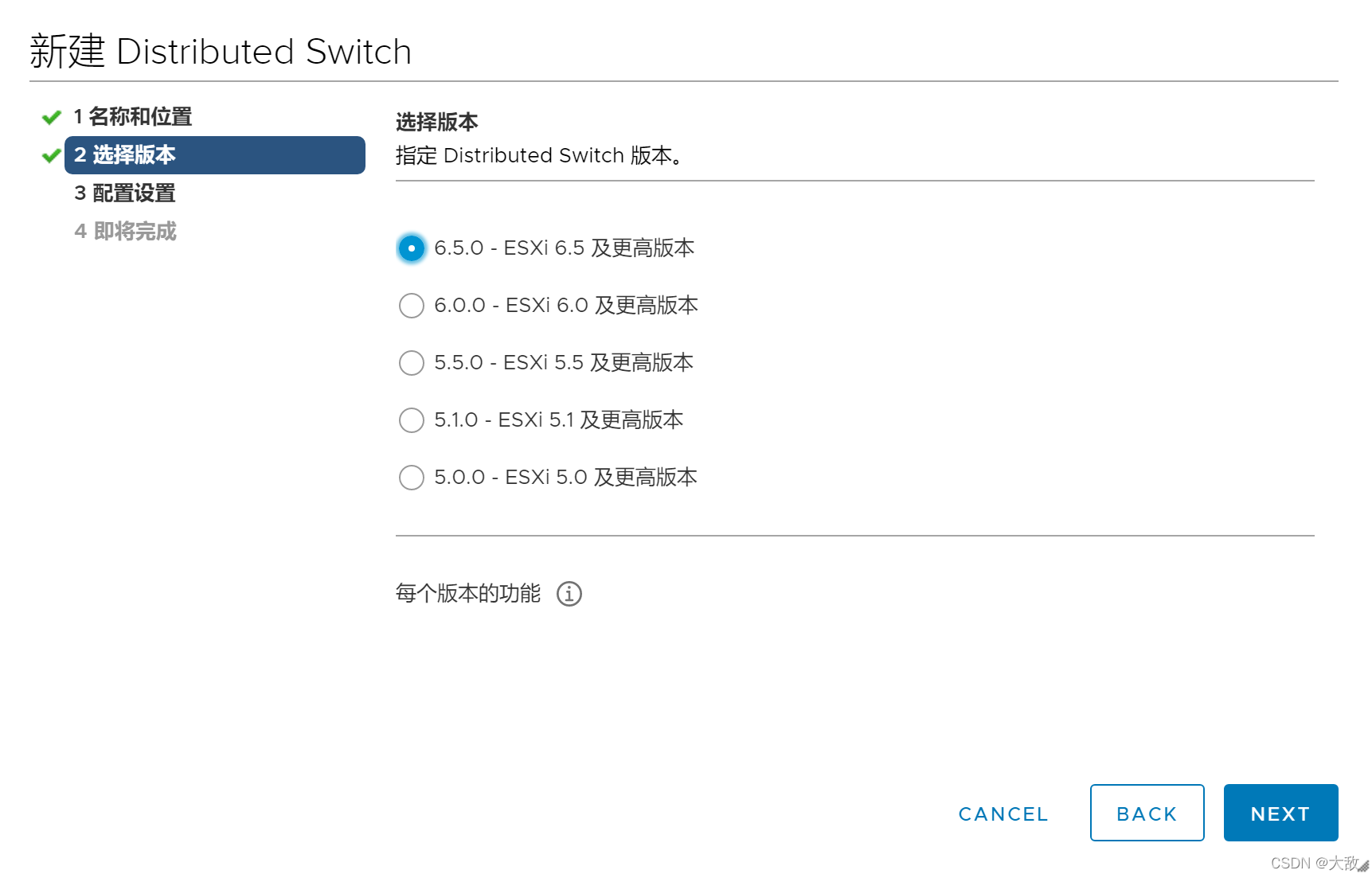

选择版本

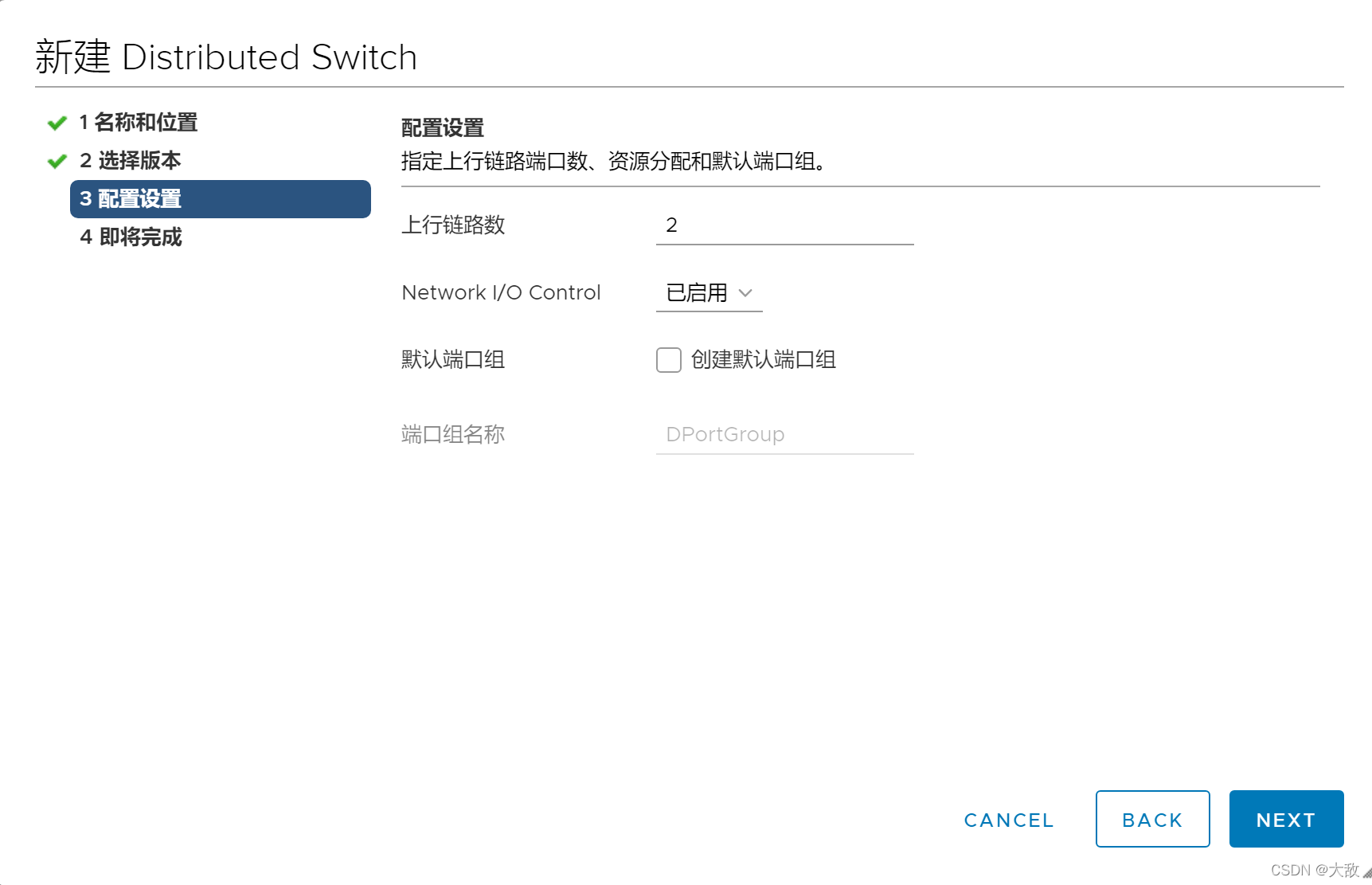

选择上行链路数，其实就是此分布式交换机需要绑几个网卡，就选几个。这里我服务器有2个网卡，就选2路。

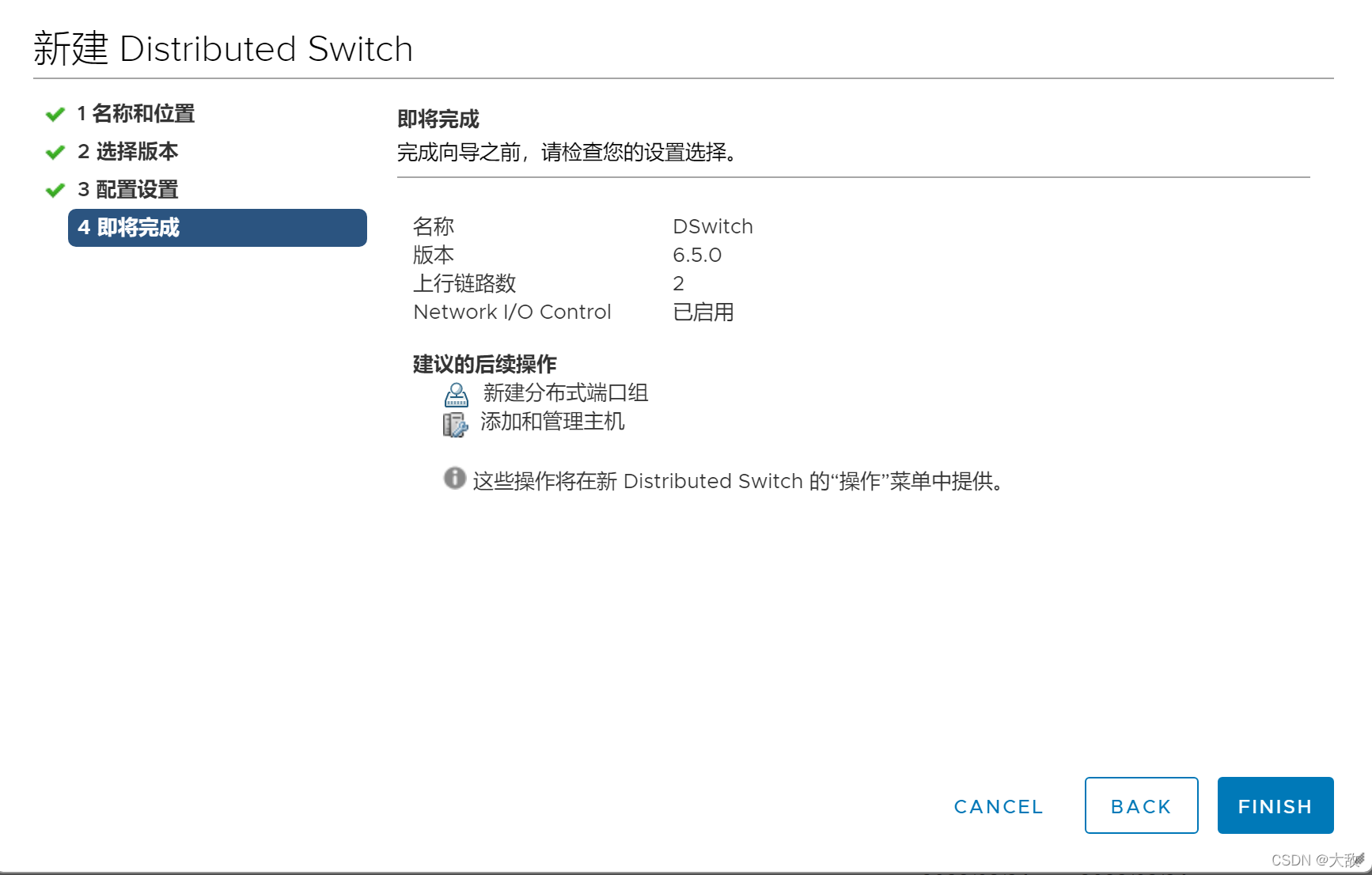

创建完成

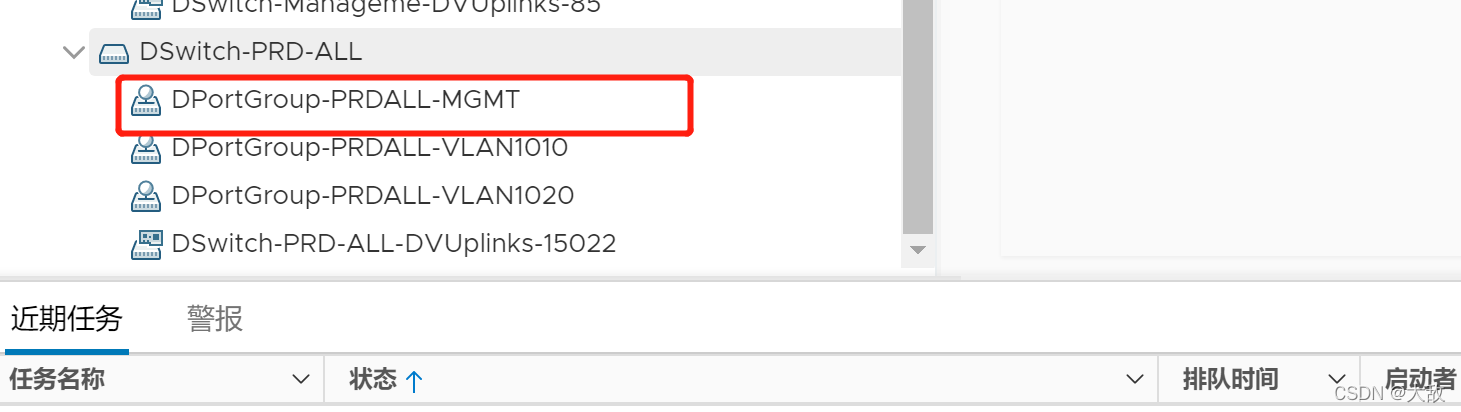

分布式交换机建好后，一定要先建分布式端口管理组，此端口组作为宿主机管理及vkernel的端口组，下一步添加主机的时候需要用到此端口组。

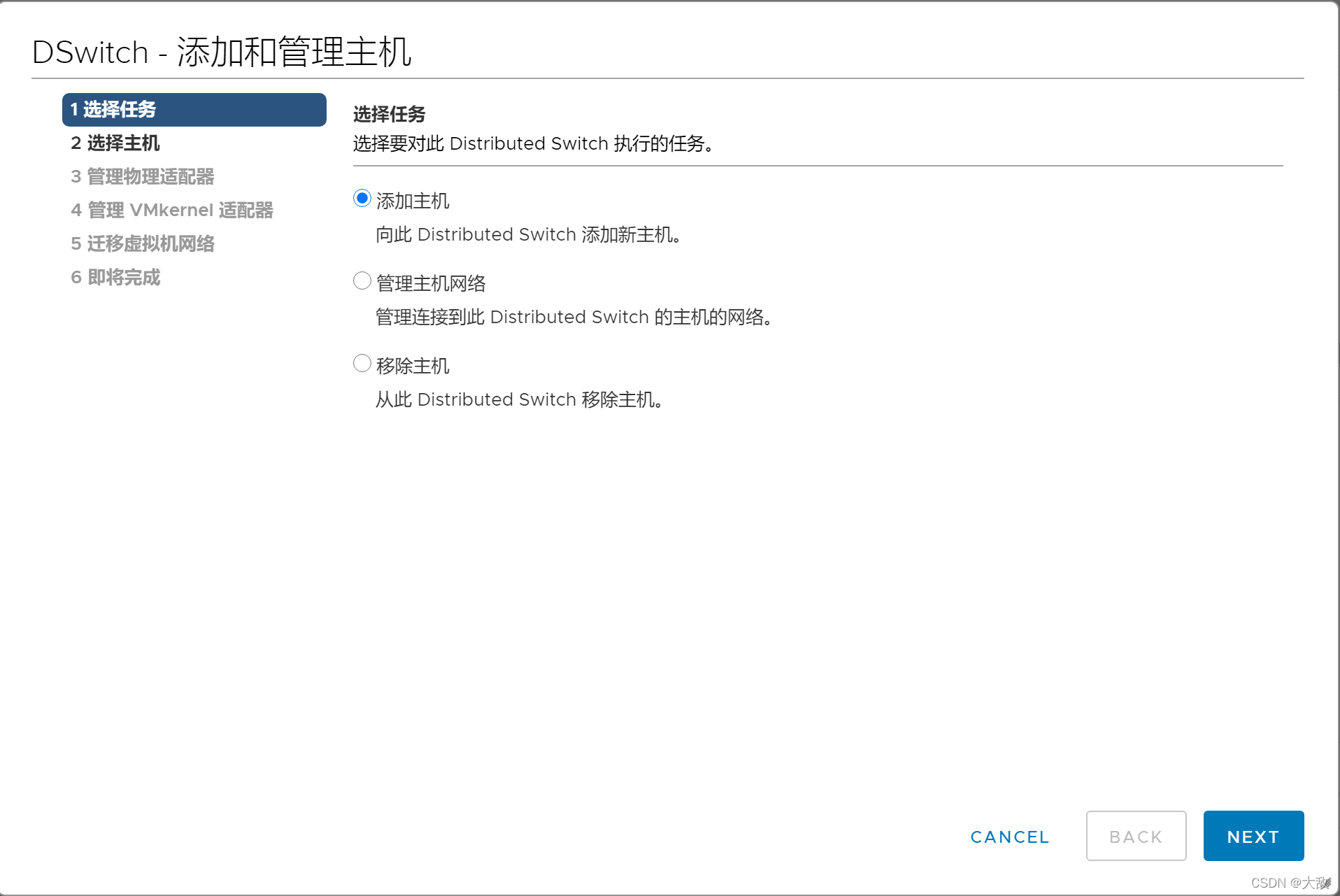

建好后，右键刚建好的分布式交换机，添加物理服务器。

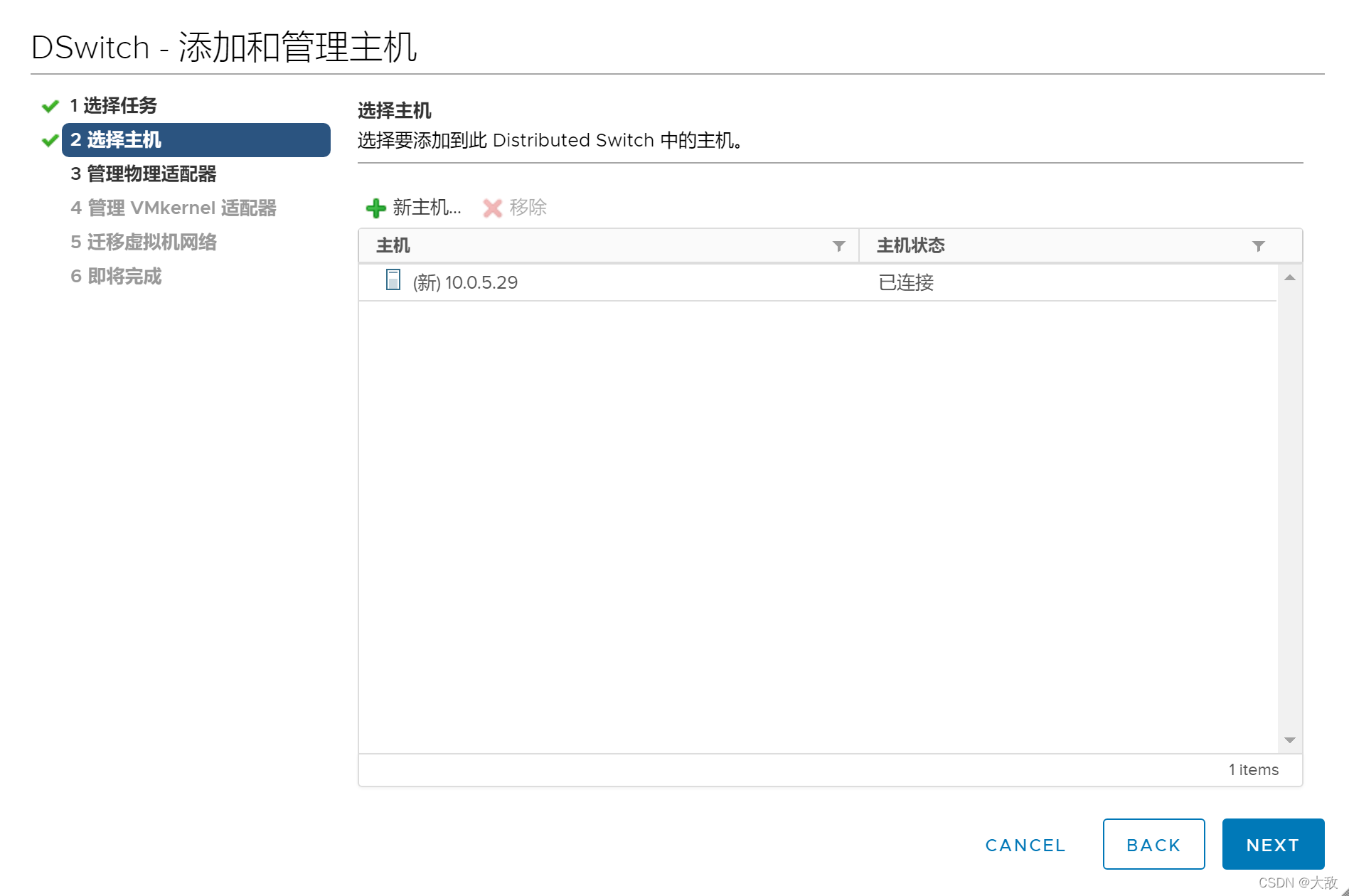

选择对应的物理机

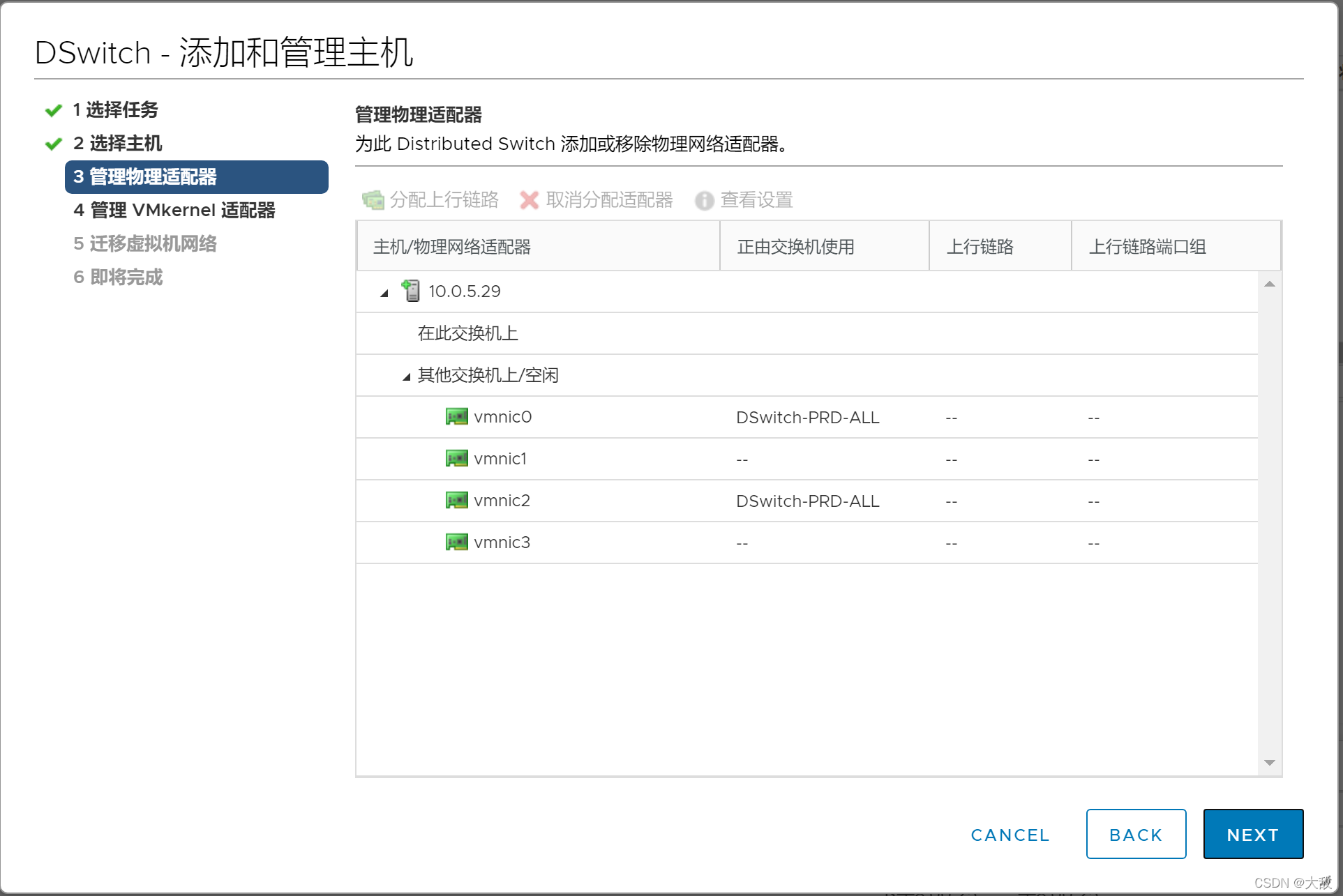

将服务器对应的网卡，设置为上行链路，其实就是将网卡绑定到此交换机。

绑好后，vmkernel的网络将会发生切换，由之前的标准交换机，切换到刚才新建的分布式端口组。所以上一步的分布式端口组一定要提前建好。

2.创建集群

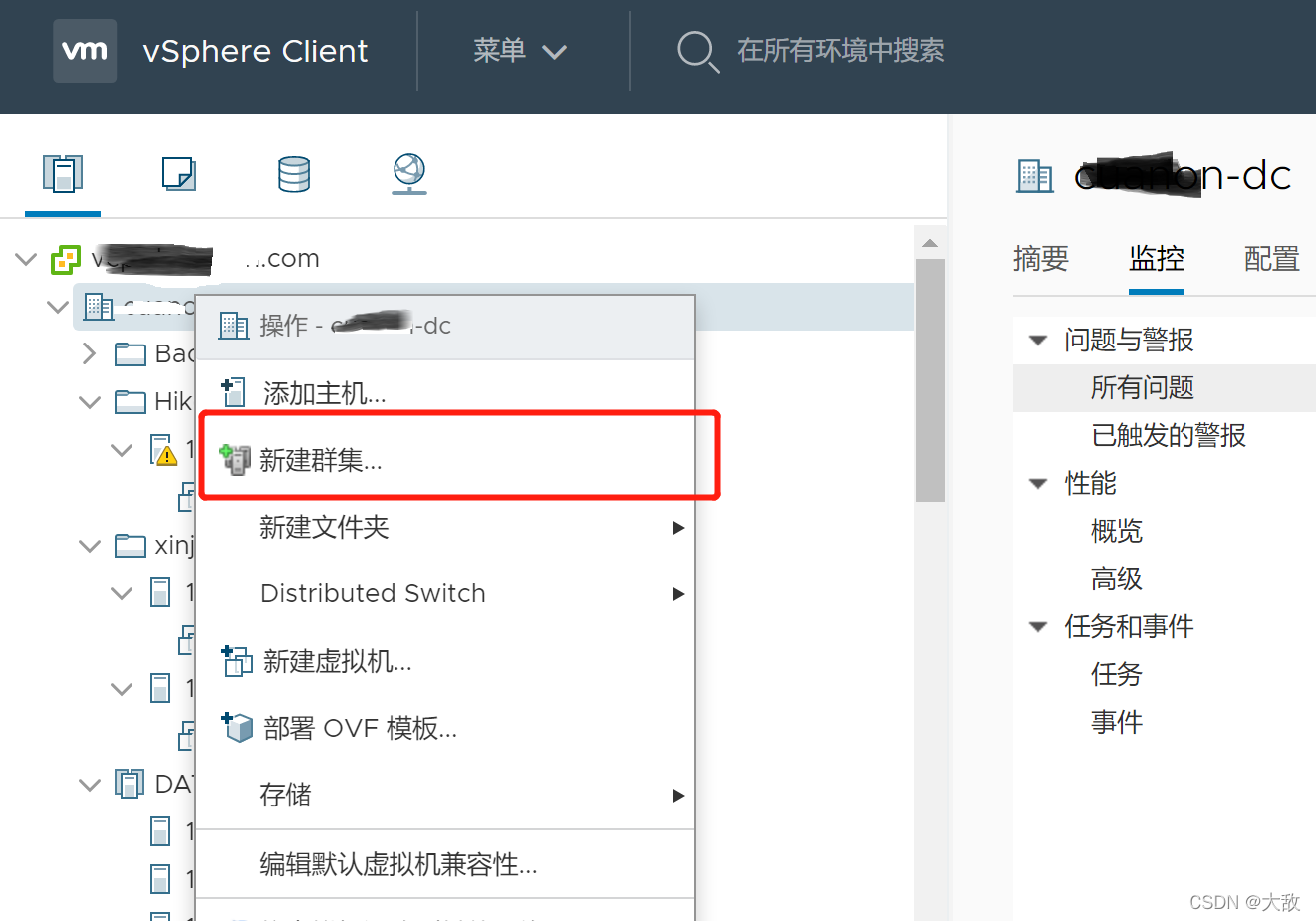

 在对应的数据中心右键新建集群，

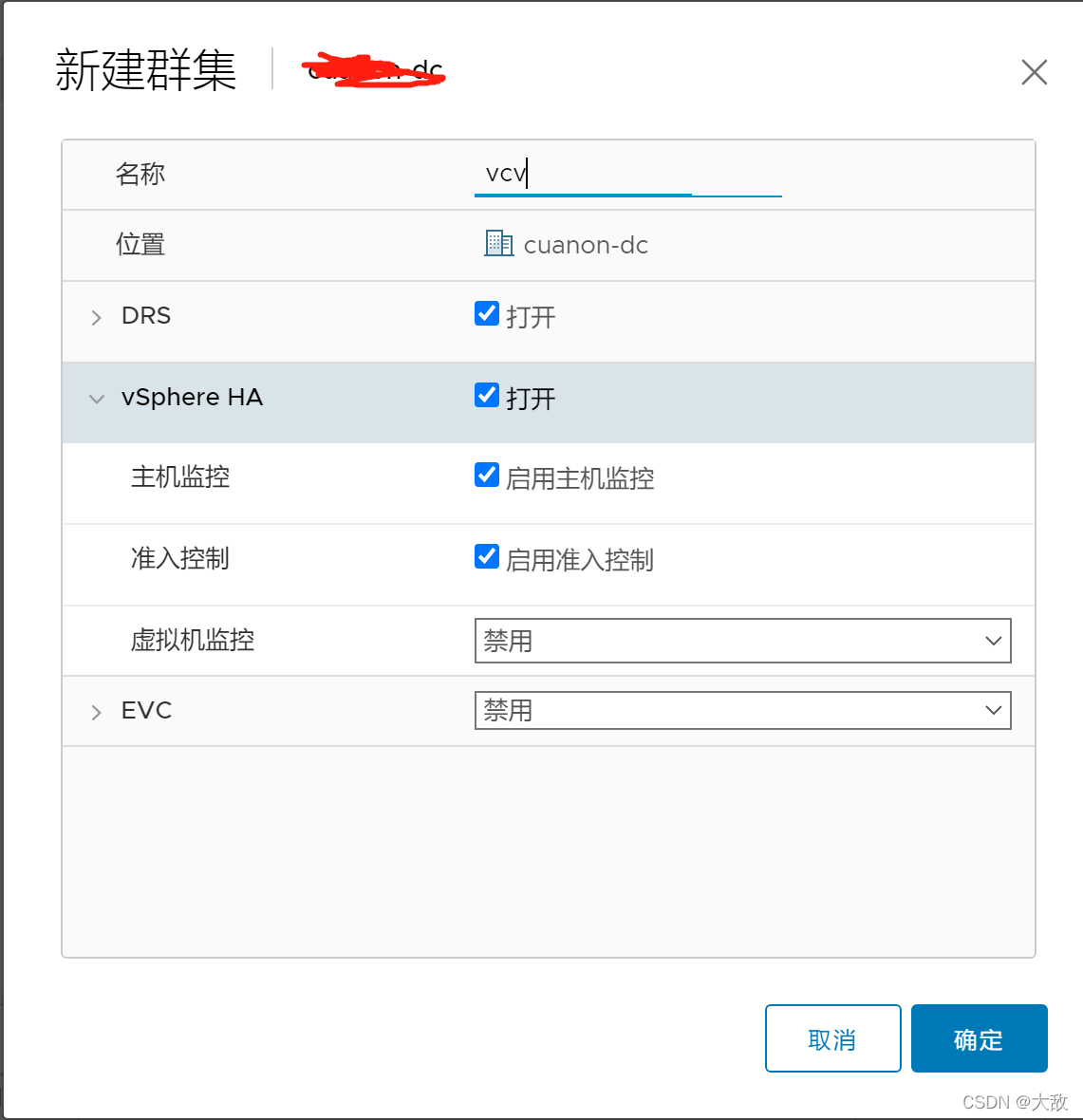

打开集群的drs及ha

创建成功后，直接将esxi主机拉进去，集群就建完毕。

3.创建数据存储及数据存储集群。

记住顺序，先建数据存储，再建数据存储集群。

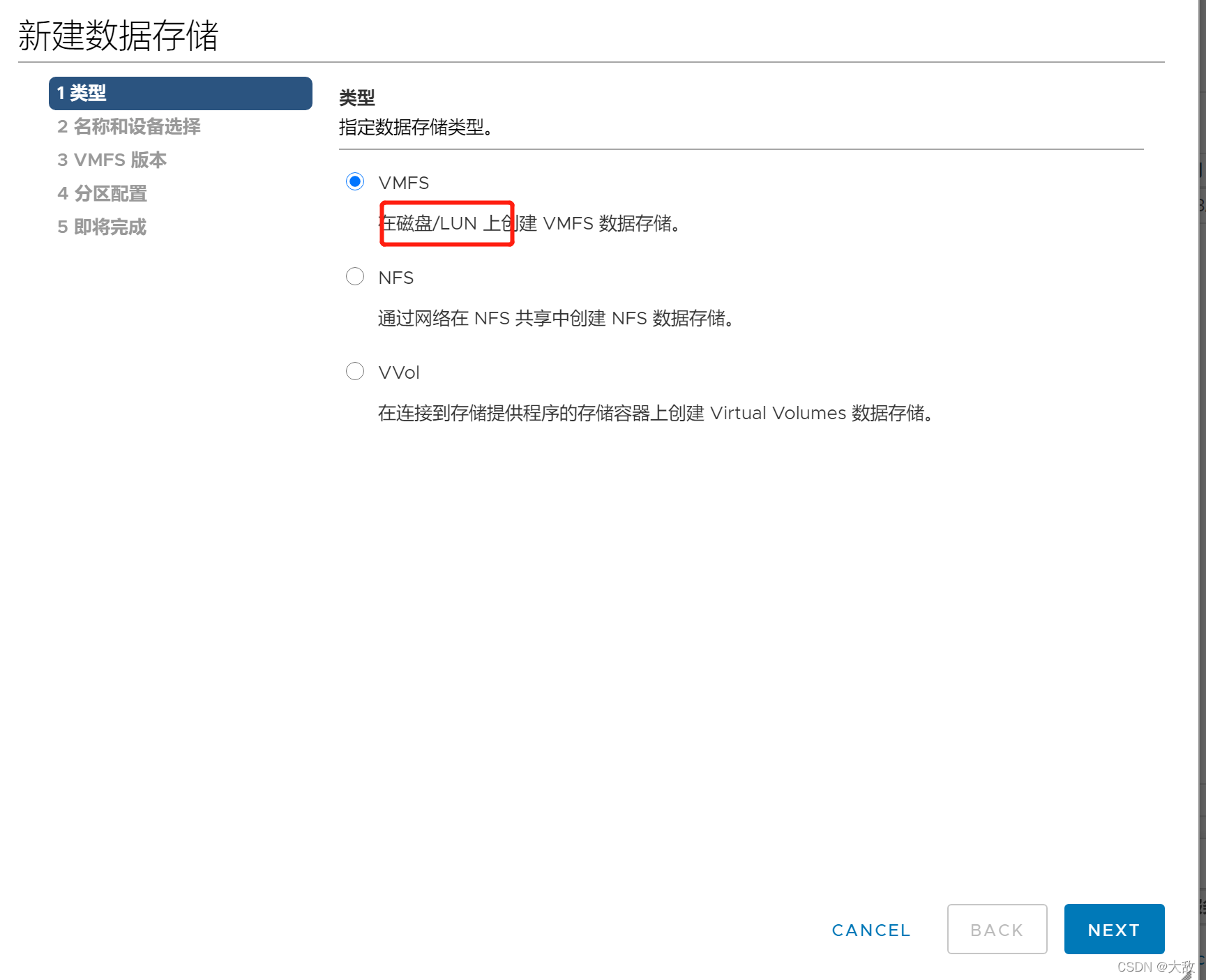

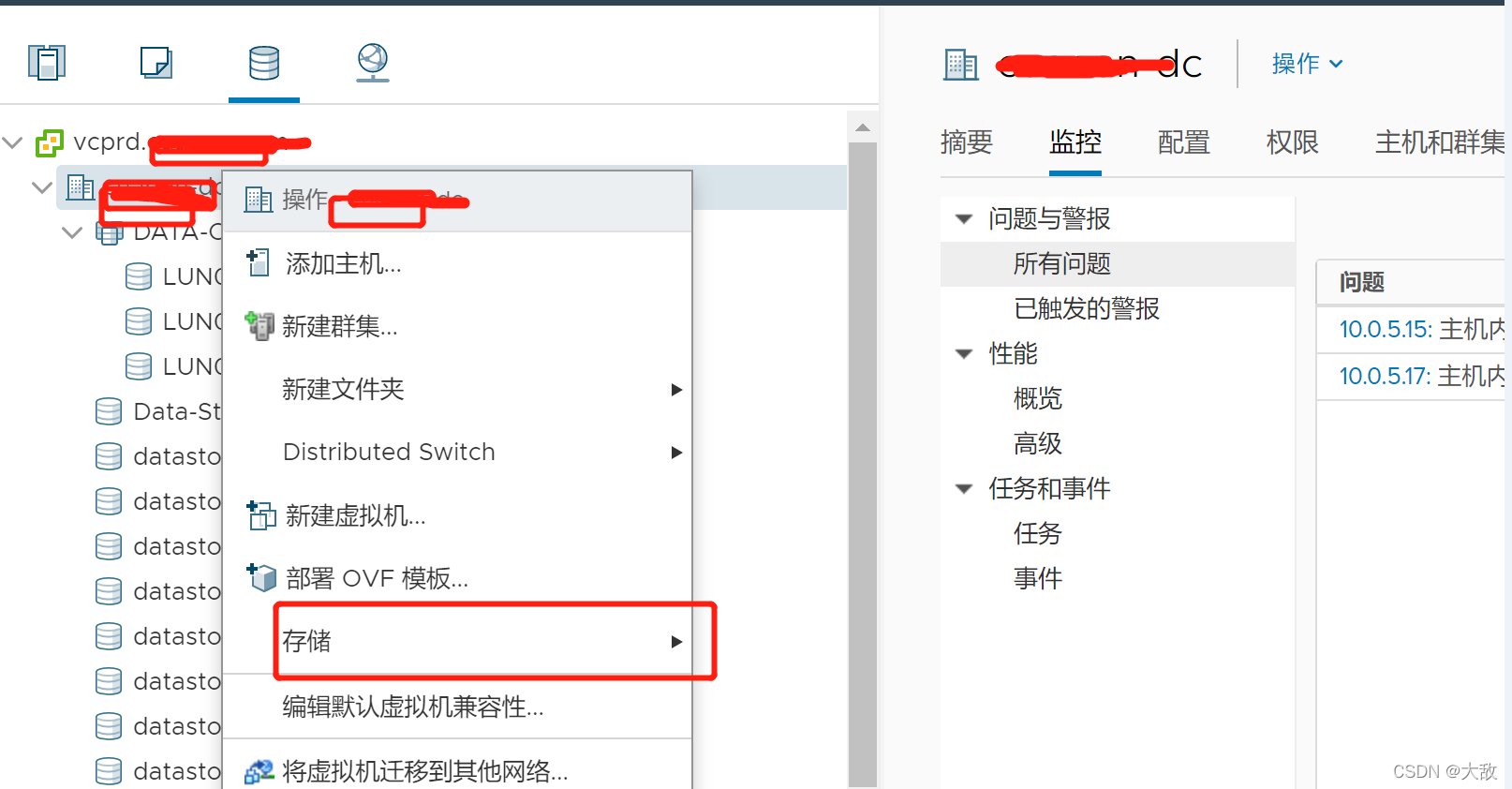

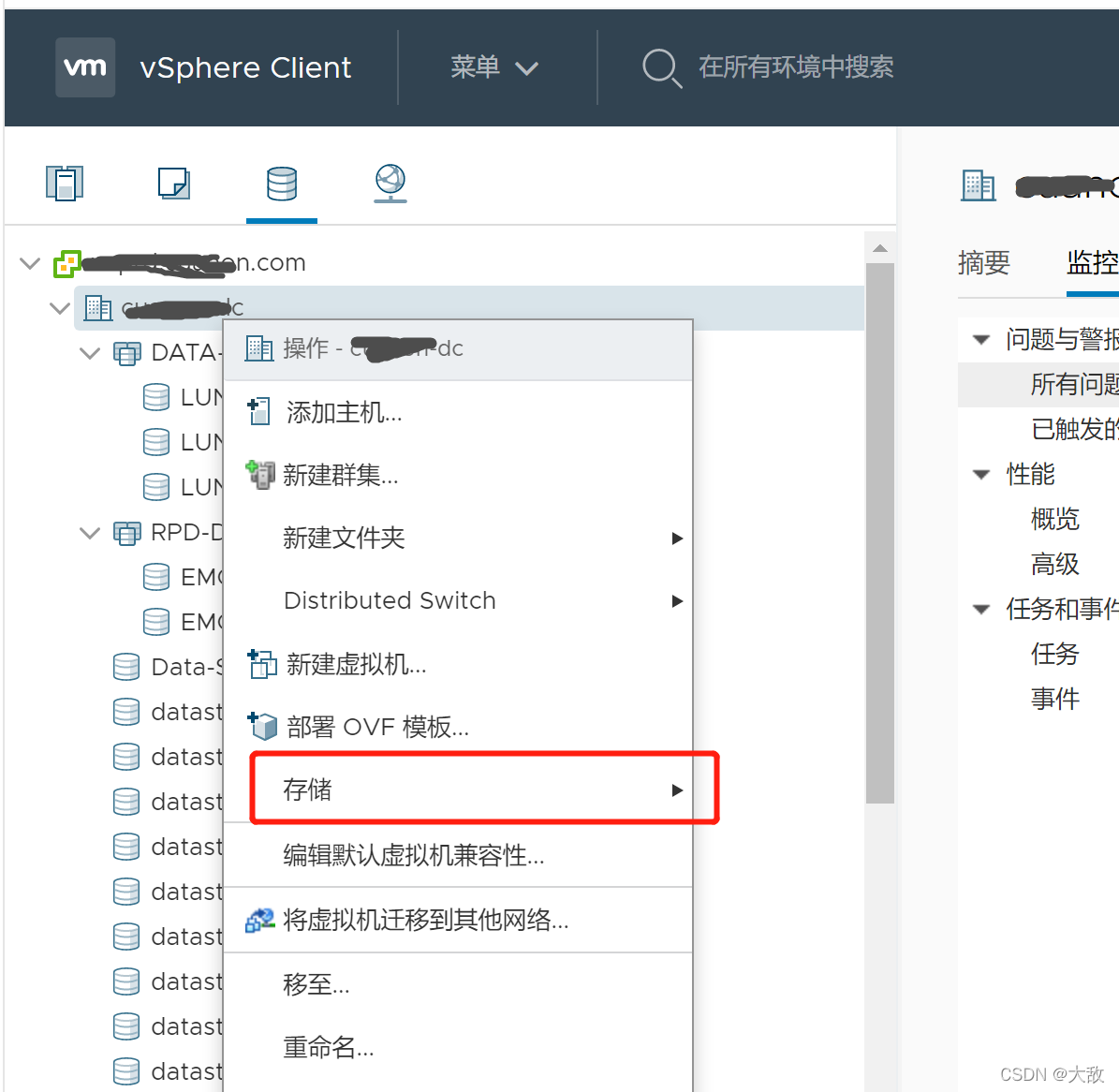

创建数据存储，就是将EMC映射出来的LUN，创建为数据存储。

选择lun存储

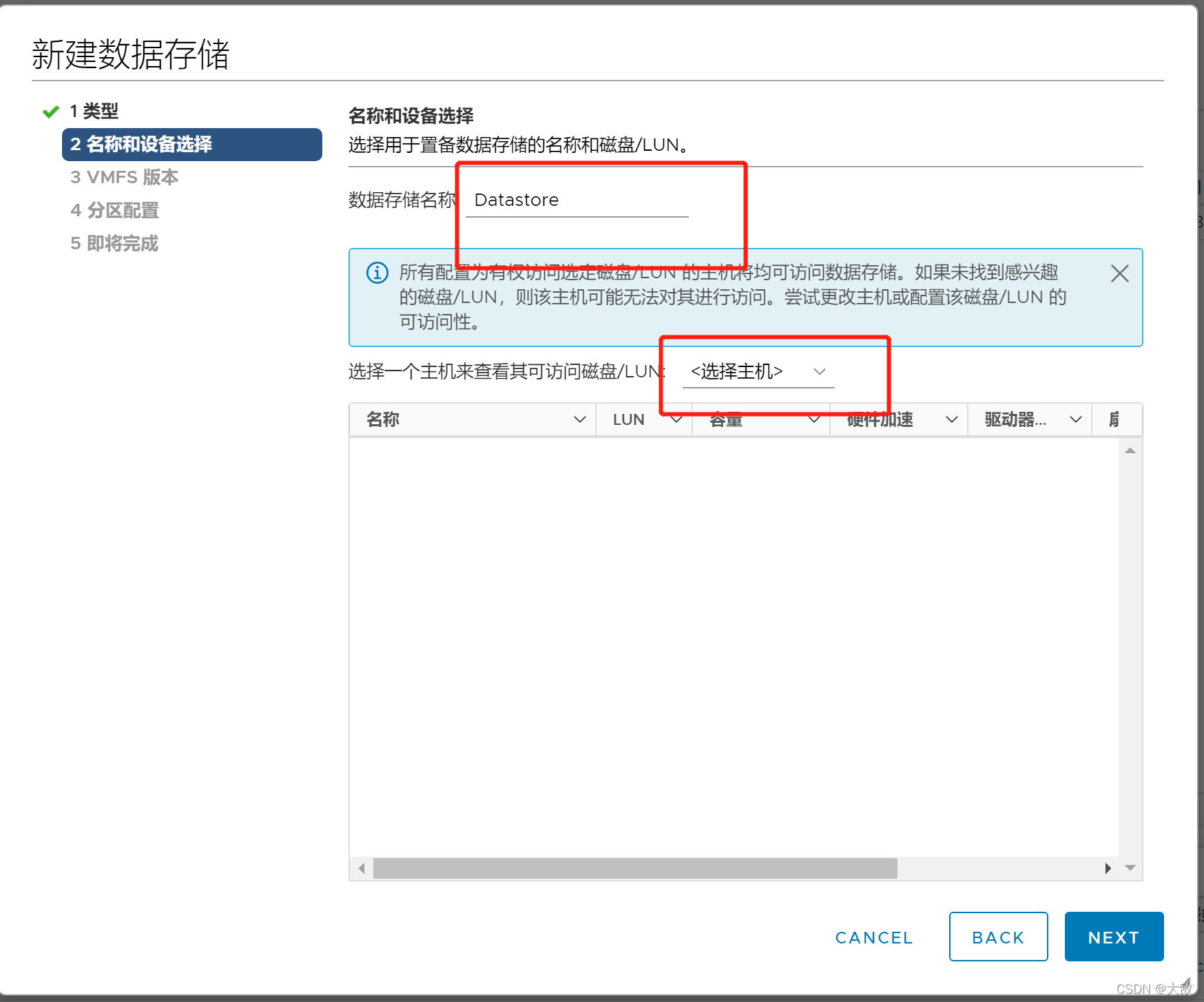

填写数据存储名字，然后选择对应的主机，将主机的lun添加进去。就ok。

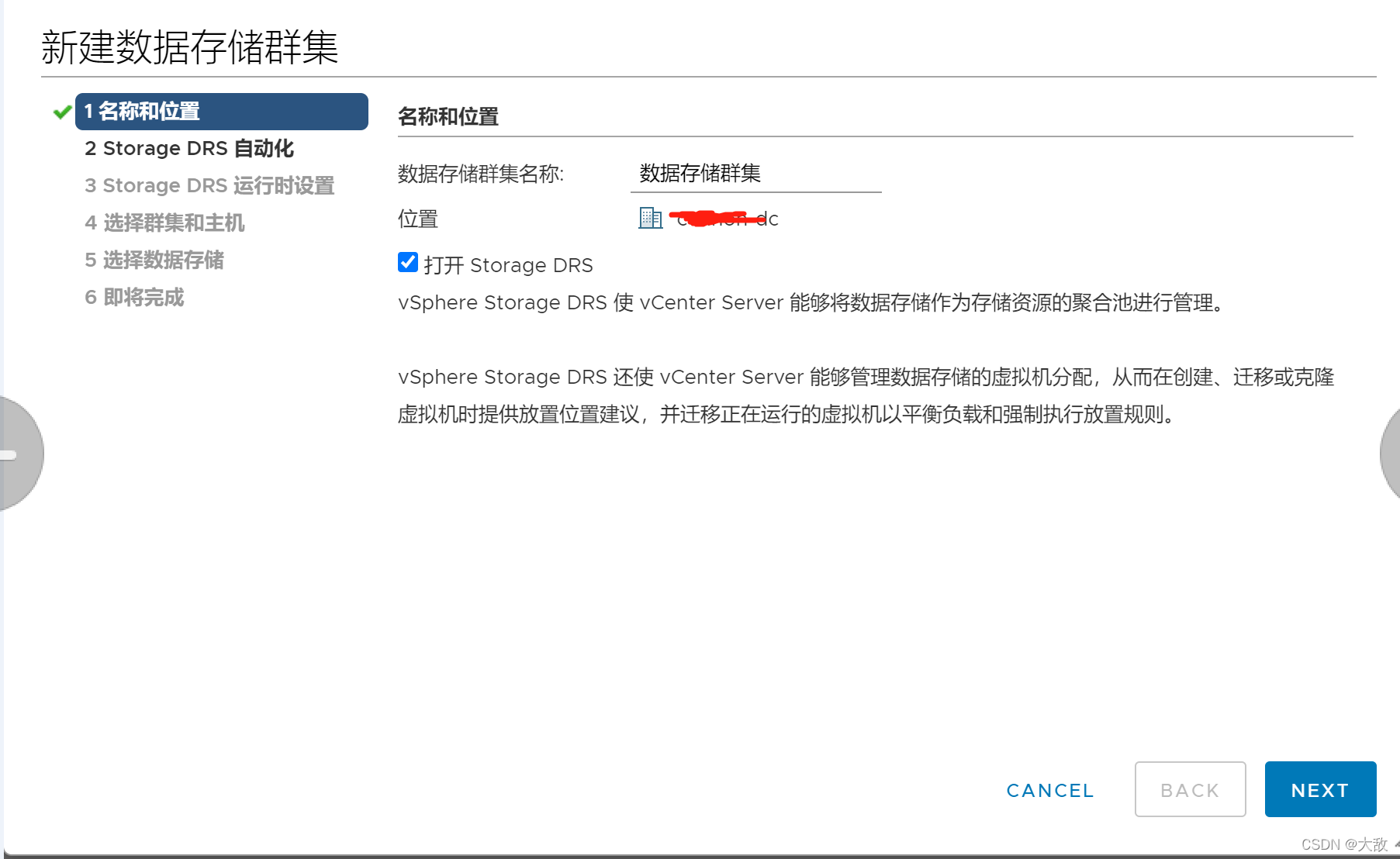

创建数据存储集群，就是将刚才新建的数据存储，添加到一个集群里。

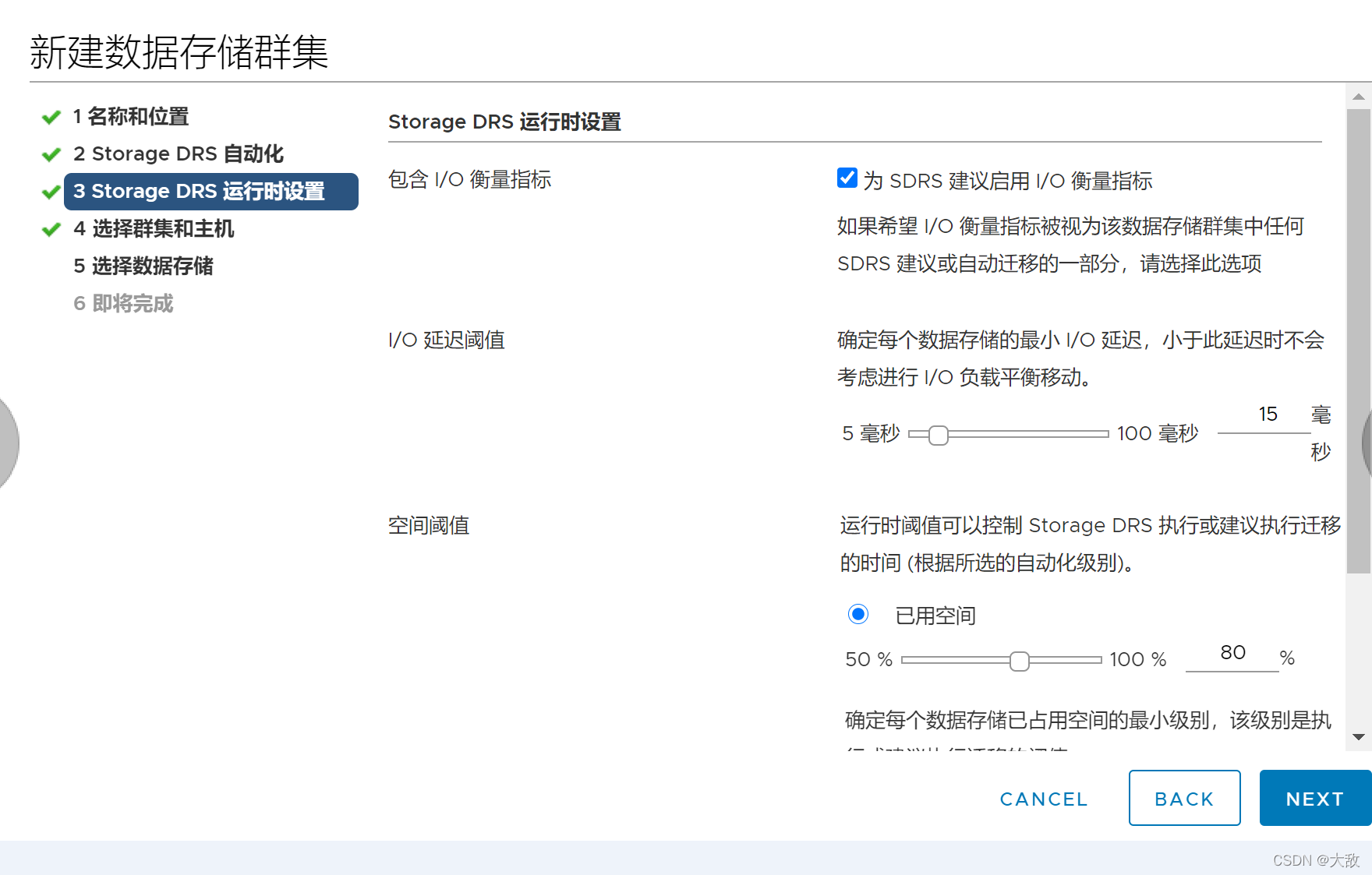

这里面默认就行

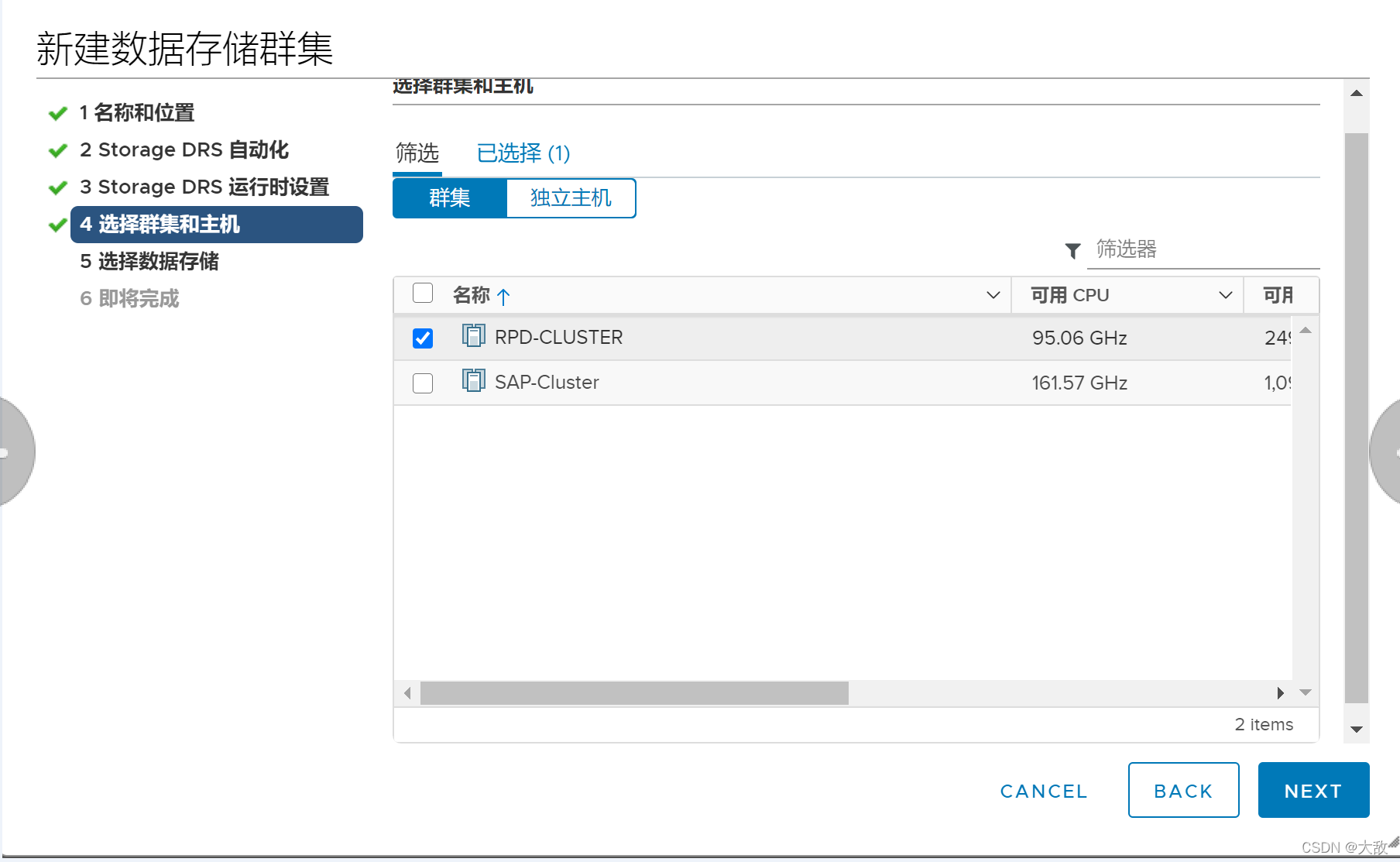

选择刚才建好的集群。

下一步就是选择刚才建好的数据存储。

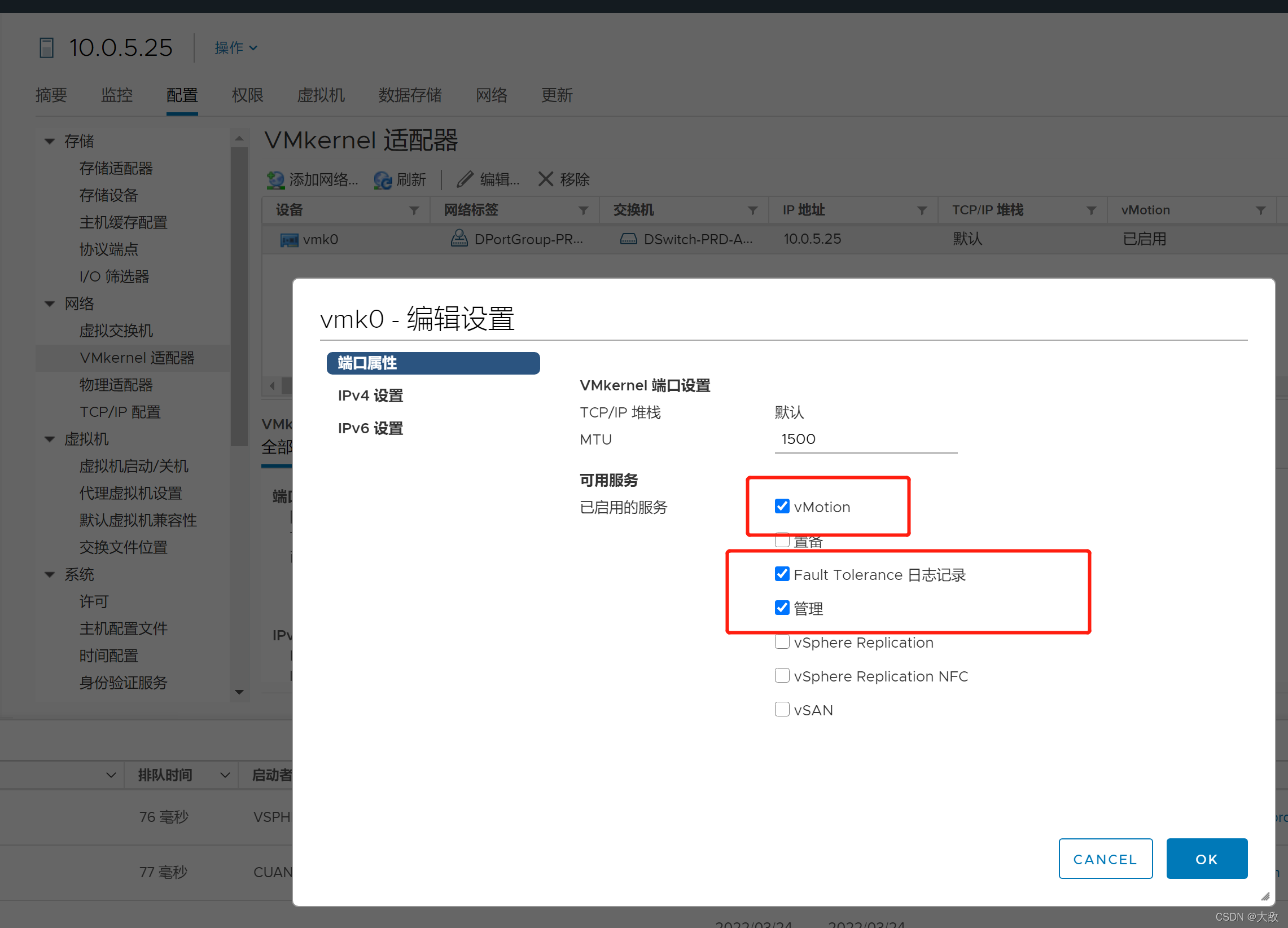

4.更改进群内所有主机的网卡配置，添加vmotion功能。

5.至此vsphere HA集群创建完成，可以新建虚拟机进行在线迁移测试，正常会丢包在4个以内。
