I/O分析

1 sar 系统活动报告

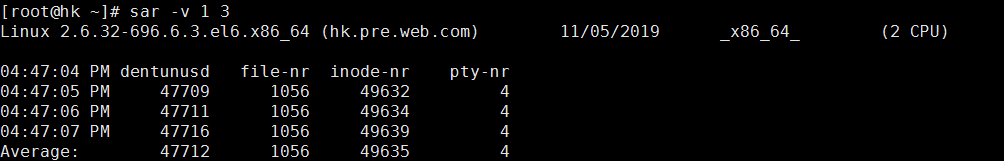

-v：输出inode、文件和其他内核表的统计信息

• dentunusd： 目录高速缓存中未被使用的条目数量
• file-nr ： 使用中的文件描述符个数
• inode-nr ： 使用中的inode个数

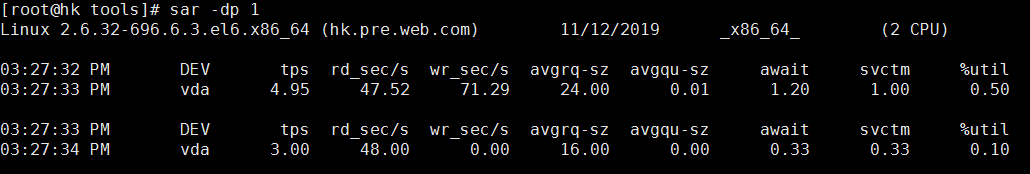

-d：输出每一个块设备的活动信息

• DEV 磁盘设备的名称，如果不加-p，会显示dev253-0类似的设备名称，因此加上-p显示的名称更直接
• tps：每秒I/O的传输总数
• rd_sec/s 每秒读取的扇区的总数
• wr_sec/s 每秒写入的扇区的总数
• avgrq-sz 平均每次次磁盘I/O操作的数量（扇区）
• avgqu-sz 磁盘请求队列的平均长度
• await await : 平均每次IO请求等待时间(包括等待时间和处理时间，毫秒为单位)
• svctm平均每次IO请求的处理时间(毫秒为单位)
• %util I/O请求占用的CPU百分比，值越高，说明I/O越慢

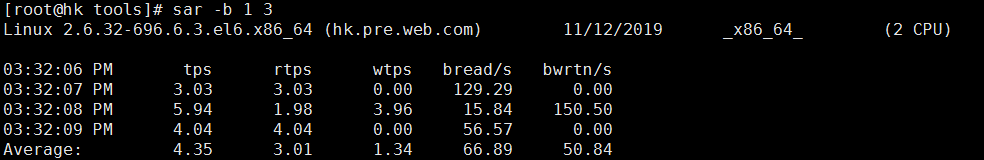

-b 查看I/O和传递速率的统计信息

• tps 磁盘每秒钟的IO总数，等于iostat中的tps
• rtps 每秒钟从磁盘读取的IO总数
• wtps 每秒钟从写入到磁盘的IO总数
• bread/s 每秒钟从磁盘读取的块总数
• bwrtn/s 每秒钟此写入到磁盘的块总数

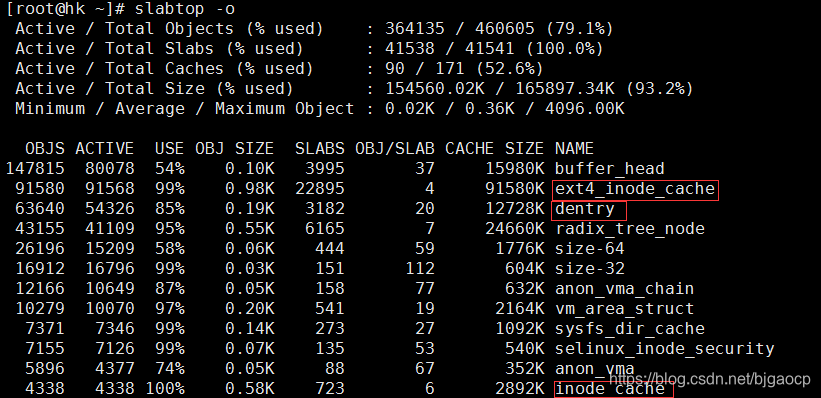

2 slabtop打印出有关内核slab缓存信息，其中有些用于文件系统缓存

-o 选项  只显示一次结果 如果不加-o选项将会不断的刷新屏幕

• ext4_inode_cache  ext4 ：的inode缓存
• dentry ： 目录缓存
• inode_cache： inode缓存

3  iostat工具将对系统的磁盘操作活动进行监视。它的特点是汇报磁盘活动统计情况，同时也会汇报出CPU使用情况

• -c：只显示系统CPU统计信息，即单独输出CPU结果，不包括磁盘结果
• -d：单独输出磁盘结果，不包括CPU结果
• -k/-m：输出结果以kB/mB为单位，而不是以扇区数为单位
• -x:输出更详细的io设备统计信息
• -t: 时间戳输出
• -z ： 不显示空活动汇总
• -p ALL : 引入每个分区的统计信息

用法：iostat [ 选项 ] [ <时间间隔> [ <次数> ]]

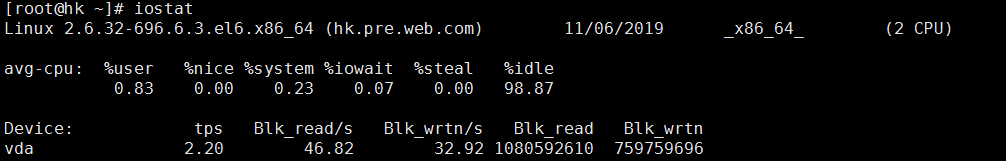

输出含义：

• avg-cpu: 总体cpu使用情况统计信息，对于多核cpu，这里为所有cpu的平均值。重点关注iowait值，表示CPU用于等待io请求的完成时间。
• Device: 各磁盘设备的IO统计信息。各列含义如下：
• tps: 每秒向磁盘设备请求数据的次数，包括读、写请求
• BLK_read/s: 每秒从驱动器读入的数据量，单位为K。
• BLK_wrtn/s: 每秒从驱动器写入的数据量，单位为K。
• BLK_read: 读入数据总量，单位为K。
• BLK_wrtn: 写入数据总量，单位为K。

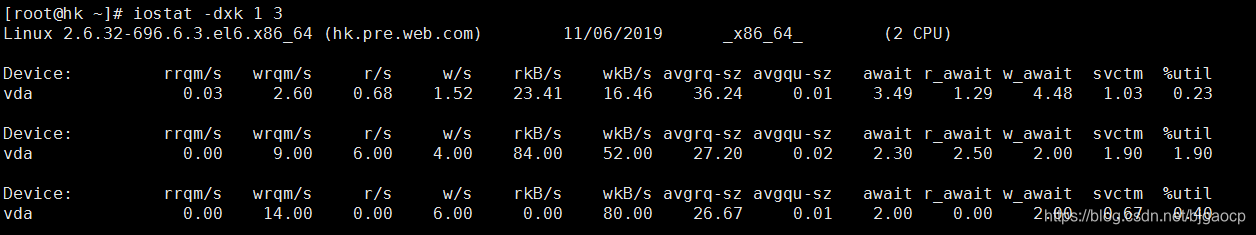

输出含义：

• rrqm/s ： 每秒对该设备的读请求被合并次数，文件系统会对读取同块(block)的请求进行合并
• wrqm/s ： 每秒对该设备的写请求被合并次数
• r/s ： 每秒完成的读次数
• w/s ： 每秒完成的写次数
• rkB/s ： 每秒读数据量(kB为单位)
• wkB/s ： 每秒写数据量(kB为单位)
• avgrq-sz : 平均每次IO操作的数据量(扇区数为单位  512B)
• avgqu-sz : 平均等待处理的IO请求队列长度
• await : 平均每次IO请求等待时间(包括等待时间和处理时间，毫秒为单位)
• r_await ： 每个读操作的平均耗时
• w_await： 每个写操作的平均耗时
• svctm： 平均每次IO请求的处理时间(毫秒为单位)
• %util： 采用周期内用于IO操作的时间比率，即IO队列非空的时间比率 设备忙处理I/O请求百分比

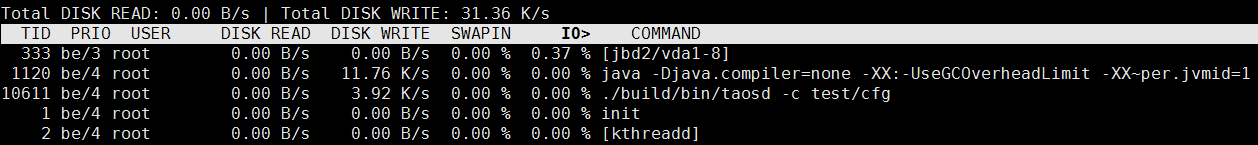

4 iotop  是一个用来监视磁盘I/O使用状况的 top 类工具，可监测到哪一个程序使用的磁盘IO的信息

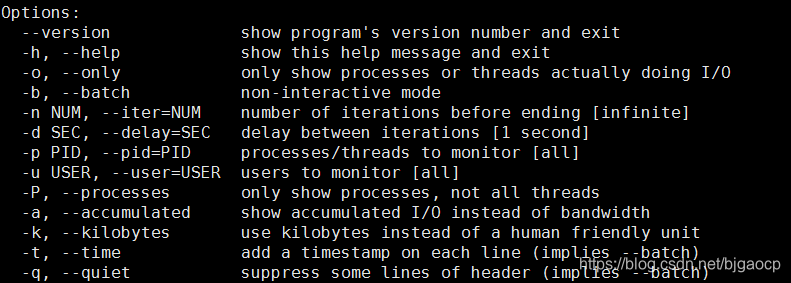

选项：

• -o,--only只显示正在产生I/O的进程或线程。除了传参，可以在运行过程中按o生效。
• -b, --batch非交互模式，一般用来记录日志。
• -n NUM, --iter=NUM设置监测的次数，默认无限。在非交互模式下很有用。
• -d SEC, --delay=SEC设置每次监测的间隔，默认1秒，接受非整形数据例如1.1。
• -p PID, --pid=PID指定监测的进程/线程。
• -u USER, --user=USER指定监测某个用户产生的I/O。
• -P, --processes仅显示进程，默认iotop显示所有线程。
• -a, --accumulated显示累积的I/O，而不是带宽。
• -k, --kilobytes使用kB单位，而不是对人友好的单位。在非交互模式下，脚本编程有用。
• -t, --time 加上时间戳，非交互非模式。
• -q, --quiet 禁止头几行，非交互模式。有三种指定方式。

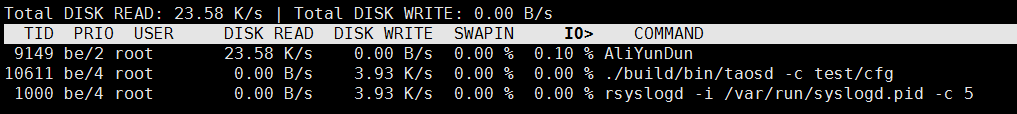

• TID ： 进程ID
• PRIO： 优先级
• USER：进程用户
• DISK_READ ： 磁盘每秒读速度
• DISK_WRITE ： 磁盘每秒写速度
• SWAPIN ： 减缓分区换入百分比
• IO ： IO占用半分比
• COMMAND ： 进程



可以在运行当中按o  只显示正在产生I/O的进程或线程



非交互模式把输出信息保存到文件当中，一遍统计分析

iotop -botq > iotest.txt &

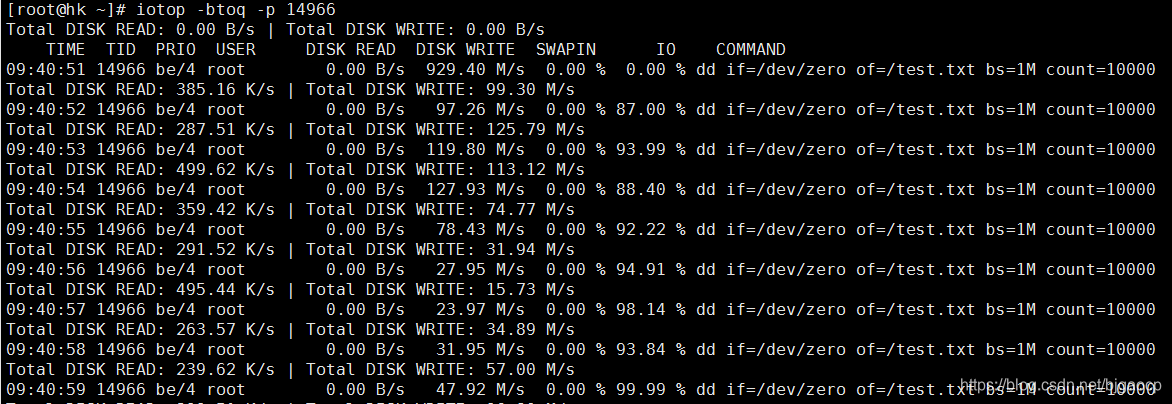

非交互模式输出 进程号14966进程信息



5 dd命令测试硬盘读写速度

iflag=FLAGS　　　　　　　　　　　　　　 指定读的方式FLAGS，参见“FLAGS参数说明”
oflag=FLAGS　　　　　　　　　　　　　　指定写的方式FLAGS，参见“FLAGS参数说明”

FLAGS 参数说明

direct　　　　　　　　　　　　　　　      读写数据采用直接IO方式；
sync　　　　　　　　　　　　　　　　　读写数据采用同步IO，但是针对是元数据

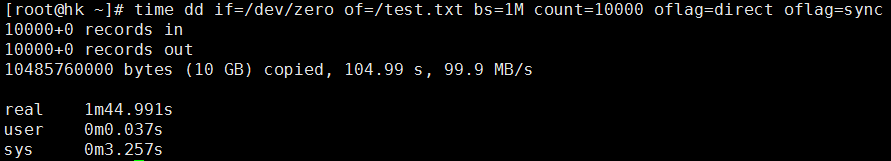

测试纯写性能

time dd if=/dev/zero of=/test.txt bs=1M count=10000 oflag=direct oflag=sync

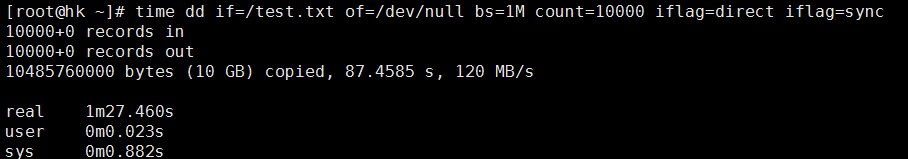

测试纯读性能

首先清除内存的缓存，以确保这个文件确实是从驱动盘读取的

sh -c "sync && echo 3 > /proc/sys/vm/drop_caches"

time dd if=/test.txt of=/dev/null bs=1M count=10000 iflag=direct iflag=sync

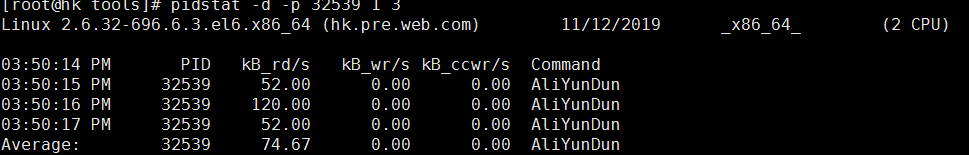

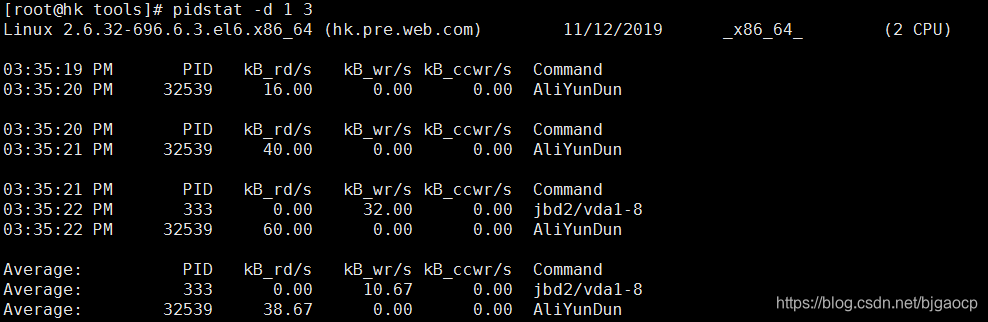

6 pidstat 默认输出CPU使用情况，还可以使用-d输出磁盘I/O统计信息

d输出磁盘I/O统计信息

• kB_rd/s：每秒读取KB数
• kB_wr/s：每秒写入KB数
• kB_ccwr/s：每秒取消的写入KB数

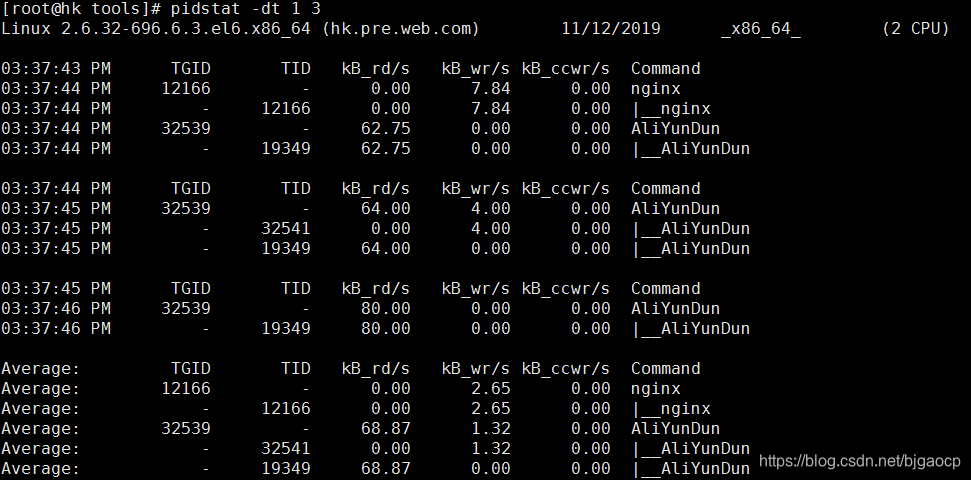

-t 打印每个线程的统计信息

• TGID:主线程的表示
• TID:   线程id

-p PID 打印指定PID统计信息

7 fio 第三方IO测试工具

安装

wget http://brick.kernel.dk/snaps/fio-2.1.10.tar.gz

tar -xf fio-2.1.10.tar.gz
cd fio-2.1.10
./configure
make && make install

参数说明：
filename=/dev/sdb1 测试文件名称，通常选择需要测试的盘的data目录。
direct=1 测试过程绕过机器自带的buffer。使测试结果更真实。
rw=randwrite 测试随机写的I/O
rw=randrw 测试随机写和读的I/O
bs=16k 单次io的块文件大小为16k
bsrange=512-2048 同上，提定数据块的大小范围
size=5g 本次的测试文件大小为5g，以每次4k的io进行测试。
numjobs=30 本次的测试线程为30.
runtime=1000 测试时间为1000秒，如果不写则一直将5g文件分4k每次写完为止。
ioengine=psync io引擎使用pync方式
rwmixwrite=30 在混合读写的模式下，写占30%
group_reporting 关于显示结果的，汇总每个进程的信息。
此外
lockmem=1g 只使用1g内存进行测试。
zero_buffers 用0初始化系统buffer。
nrfiles=8 每个进程生成文件的数量。
磁盘读写常用测试点：
1. Read=100% Ramdon=100% rw=randread (100%随机读)
2. Read=100% Sequence=100% rw=read （100%顺序读）
3. Write=100% Sequence=100% rw=write （100%顺序写）
4. Write=100% Ramdon=100% rw=randwrite （100%随机写）
5. Read=70% Sequence=100% rw=rw, rwmixread=70, rwmixwrite=30（70%顺序读，30%顺序写）
6. Read=70% Ramdon=100% rw=randrw, rwmixread=70, rwmixwrite=30(70%随机读，30%随机写)

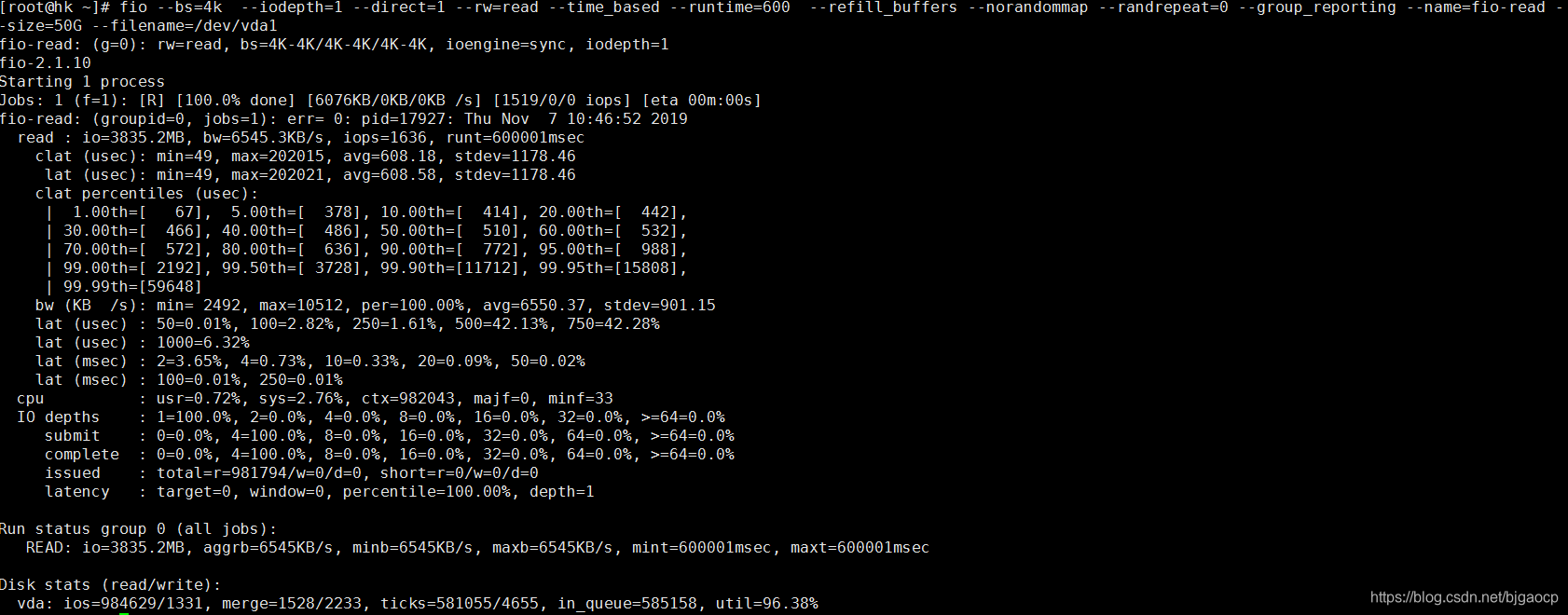

随机读测试

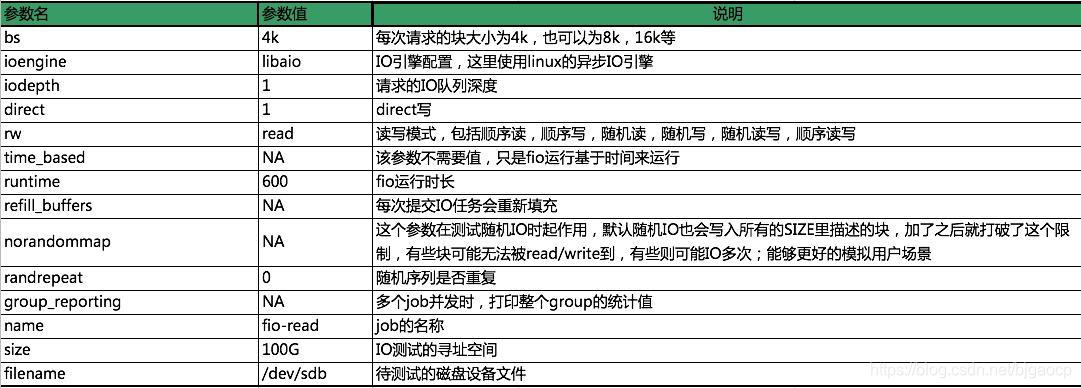

fio --bs=4k  --iodepth=1 --direct=1 --rw=read --time_based --runtime=600  --refill_buffers --norandommap --randrepeat=0 --group_reporting --name=fio-read --size=50G --filename=/dev/vda1
