双面高速扫描

1.1 基本信息
产品名称: 啄木鸟扫描模块
产品型号：Piculus-200V1.0
1.2 基本功能简述

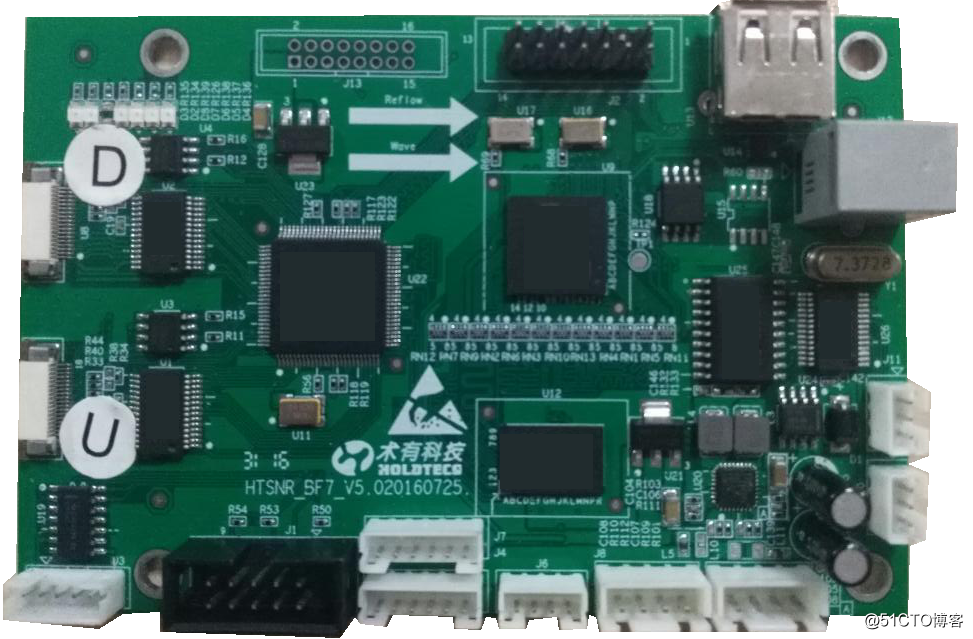

图1–1 采集板HTSNR_BF7_V6.0主板外观
Piculus-200V1.0模块产品主板如图1-1所示，基于FPGA+DSP+DDR+USB2.0硬件架构，配合200mm幅面CIS传感器模组，实现200mm幅面高速双面图像采集。
 USB2.0接口上位机通信

• 批处理模式数据传输和命令交互；
• 平均数据传输速率15MByte/S；
   接触式图像采集
• CIS接触式双面面图像采集；
• 200DPI光学分辨率；
• 内置R/G/B/IR四色LED光源；
   5V TTL逻辑GPIO控制端口
• 接收外触发脉冲信号，实现脉冲数与行频1:1扫描；
• 外触发模式软件可配置；
• 接收外触发电平状态信号，实现扫描启停控制；
   上位机DEMO软件及SDK包,支持Win7系统
• 板级工作状态在线监测；
• 监测并实时接收USB端口图像数据；
• 板级参数软件可配置；
• 模块与上位机软件命令交互；
• 板级固件USB接口可升级；
• USB热插拔及掉线自动重连；
