Arcmap操作系列：面数据提取DEM/DSM中的高程点

1.背景

面数据需要高程数据做体模型，原有的面数据没有高程数据，所以需要再dem数据上提取高度值赋给面数据

2.操作

2.1将面数据转线数据

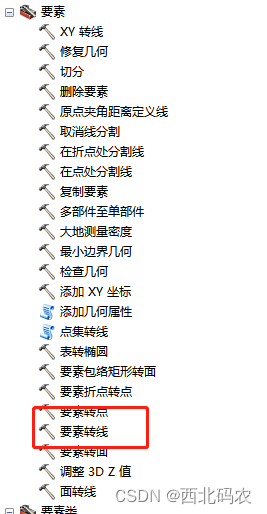

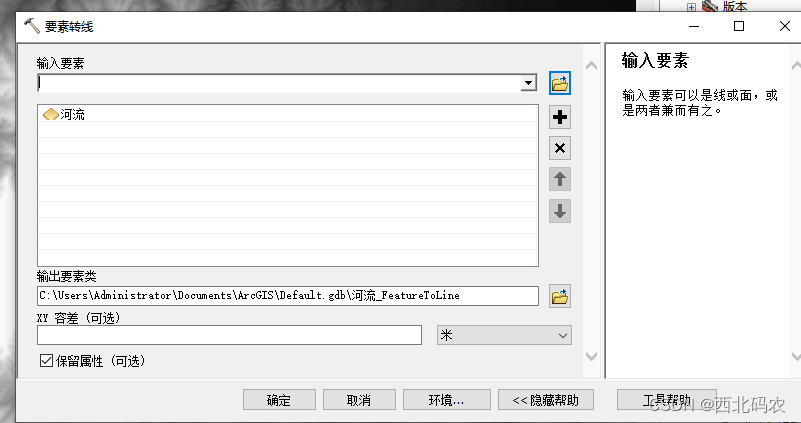

【数据管理工具】--【要素】--【要素转线】

2.2线数据转点数据

【数据管理工具】--【要素】--【要素转点】

同上

2.3用dem抽取点数据所对应的高程值，赋值给点数据的RASTERVALU属性

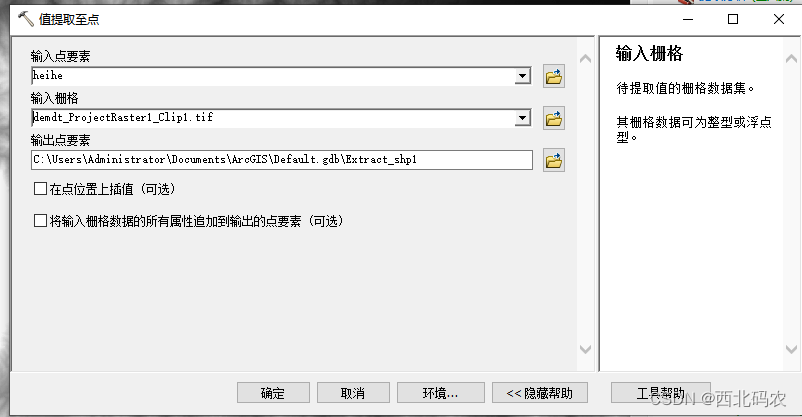

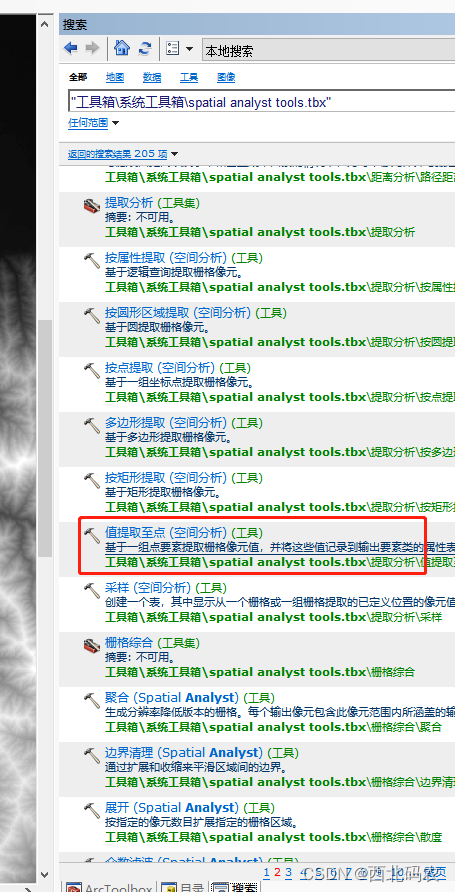

ArcToolBox  ->  Spatial Analyst Tools  ->  Extraction  ->  Extract Values to Points ：将栅格值输出到点

2.4将属性值赋值给点数据的高程

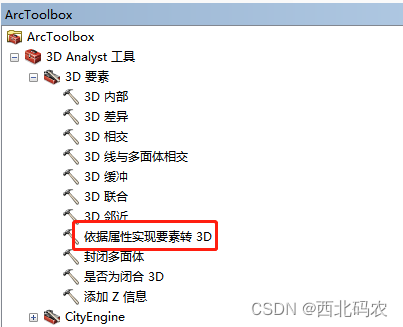

【3D Analyst Tools】 -【3D Features】 -【Feature To 3D By Attribute】 ：将属性值赋给高程

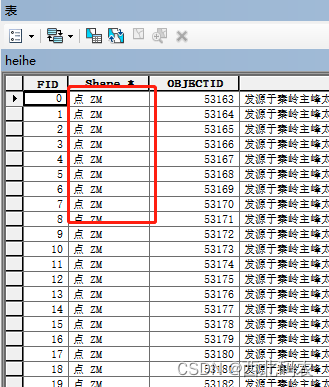

结果

2.5 点数据转线数据

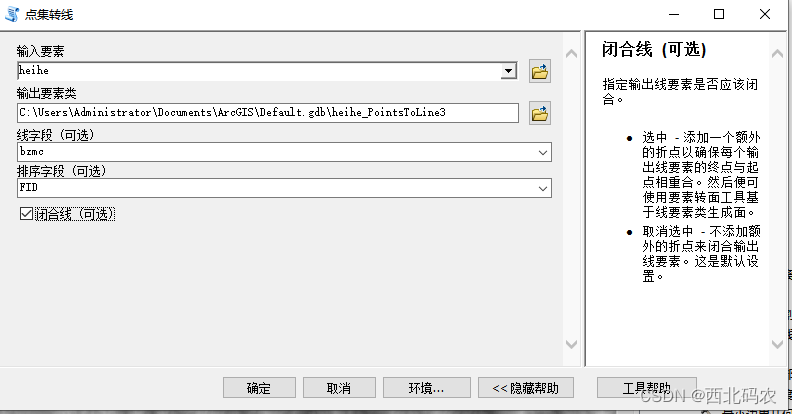

【数据管理工具】--【要素】--【点集转线】

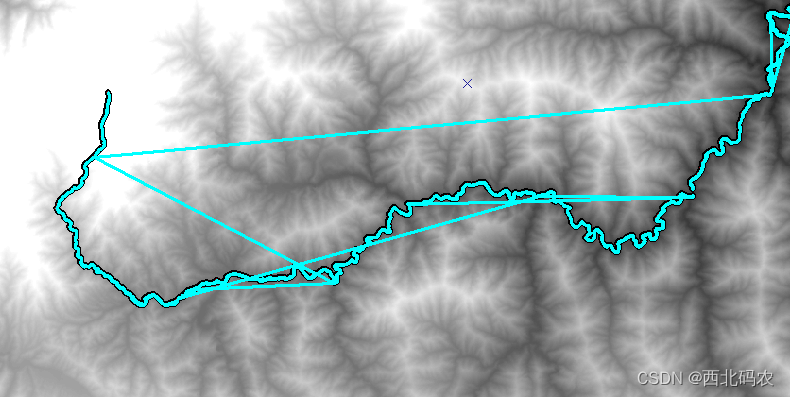

注：点转线过程中会出现收尾相连的线  需要编辑

2.6线数据转面数据

【数据管理工具】--【要素】--【要素转面】

同上

3.最终结果

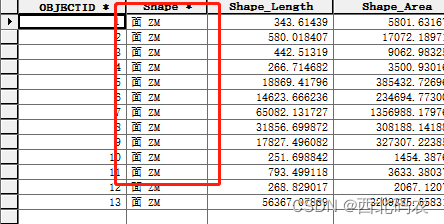

带z值的面数据
