ath6kl的驱动已经在内核中实现，只要选择相应的配置 (AR6003 SDIO WIFI芯片)

1. networkingsupport----->Wireless相关项选中

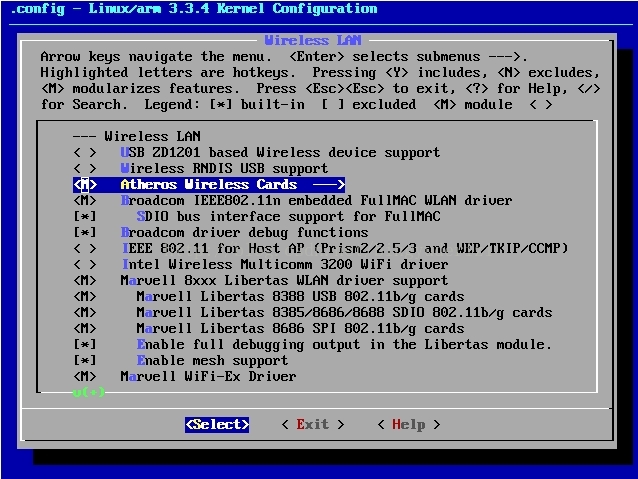

2. Device Drivers->Network device support->Wireless LAN，把Atheros Wireless Cards选成模块

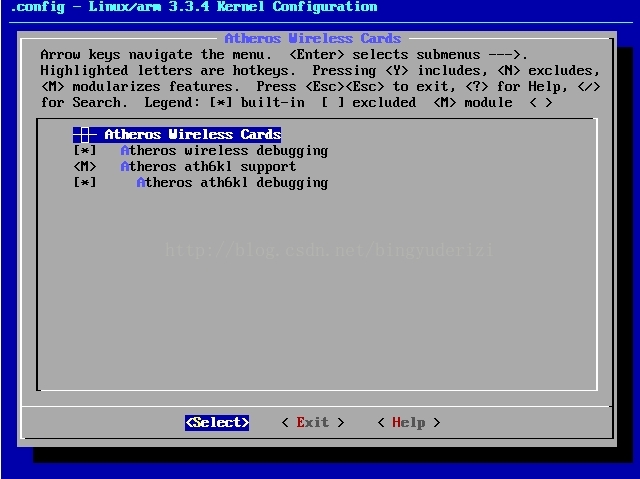

3. Enter进去，把ath6kl的相关项选中，如下图：

4. 然后保存退出，重新编译。生成drivers/net/wireless/ath/ath6kl/ath6kl.ko和net/wireless/cfg80211.ko

可以看到配置文件中的改变

CONFIG_ATH_COMMON=m
CONFIG_ATH_DEBUG=y
# CONFIG_ATH5K is not set
# CONFIG_ATH5K_PCI is not set
# CONFIG_ATH9K is not set
# CONFIG_ATH9K_HTC is not set
# CONFIG_CARL9170 is not set
CONFIG_ATH6KL=m
CONFIG_ATH6KL_DEBUG=y

5. 在文件系统中执行insmod cfg80211.ko和 insmod ath6kl.ko 。如果一切正常的话会出现下面的情况：

Compat-wireless backport release: patch-10-27-gd46416c-p
Backport based on  branching-msm-3.2.3-44-g65b285b
Calling CRDA to update world regulatory domain
World regulatory domain updated:
    (start_freq - end_freq @ bandwidth), (max_antenna_gain, max_eirp)
    (2402000 KHz - 2472000 KHz @ 40000 KHz), (300 mBi, 2000 mBm)
    (2457000 KHz - 2482000 KHz @ 20000 KHz), (300 mBi, 2000 mBm)
    (2474000 KHz - 2494000 KHz @ 20000 KHz), (300 mBi, 2000 mBm)
    (5140000 KHz - 5360000 KHz @ 40000 KHz), (N/A, 3000 mBm)
    (5460000 KHz - 5860000 KHz @ 40000 KHz), (N/A, 3000 mBm)
android_readwrite_file: ret=-2
android_readwrite_file: ret=-2
mmc1: queuing unknown CIS tuple 0x01 (3 bytes)
mmc1: queuing unknown CIS tuple 0x1a (5 bytes)
mmc1: queuing unknown CIS tuple 0x1b (8 bytes)
mmc1: queuing unknown CIS tuple 0x14 (0 bytes)
android_readwrite_file: ret=18
android_readwrite_file: ret=18
ath6kl: temporary war to avoid sdio crc error
ehci_fsl_bus_resume begins, DR
ath6kl: host only supports scatter of :1 entries, need: 16
ath6kl: ar6003 hw 2.1.1 sdio fw 3.4.0.189.TABLET_DONGLE api 4
ath6kl: Current ath6kl driver version is: 3.4.0.189

# ifconfig 会看到出现 wlan0

6. 使用ifconfig wlan0 up命令把无线网卡激活。就可以使用了。

当然要确保支持SD卡

 Device Drivers  ---
           <*> MMC/SD/SDIO card support  --->

wifi加密工具：

wpa_supplicant :wpa_supplicant本是开源项目源码，被谷歌修改后加入android移动平台，它主要是用来支持WEP，WPA/WPA2和WAPI无线协议和加密认证的，而实际上的工作内容是通过socket（不管是wpa_supplicant与上层还是wpa_supplicant与驱动都采用socket通讯）与驱动交互上报数据给用户，而用户可以通过socket发送命令给wpa_supplicant调动驱动来对WiFi芯片操作。简单的说，wpa_supplicant就是WiFi驱动和用户的中转站外加对协议和加密认证的支持，WIFI安全接入客户端。

openssh: 为网络通信提供安全及数据完整性的一种安全协议，囊括了主要的密码算法、常用的密钥和证书封装管理功能以及SSL协议, 它是一个多用途的、跨平台的密码工具。

无线网络工具 :

wireless_tools (安装后就有iwspy , iwpriv, iwlist, iwconfig)

iwlist命令扫描附近的无线接入点

Android无线网络的结构：

1.Linux内核中WIFI协议和WIFI驱动程序

WIFI协议是标准的内容，根据具体硬件芯片实现WIFI驱动程序

2. wpa_supplicant可执行程序 external/wpa_supplicant

wpa_supplicant是一个Linux标准的WIFI管理工具，在这里将生成可执行程序wpa_supplicant, 生成用于调试的工具wp_cli.

3. wifi本地适配库 hardware/libhardware_legacy/wifi/

wifi.c是一个源文件， hardware/libhardware_legacy/include/hardware_legacy/wifi.h

生成的内容是libhardware_legacy.so的一部分，通过调用libwpaclient.so成为wpa_supplicant在Android中的客户端。
