IAR 设置问题

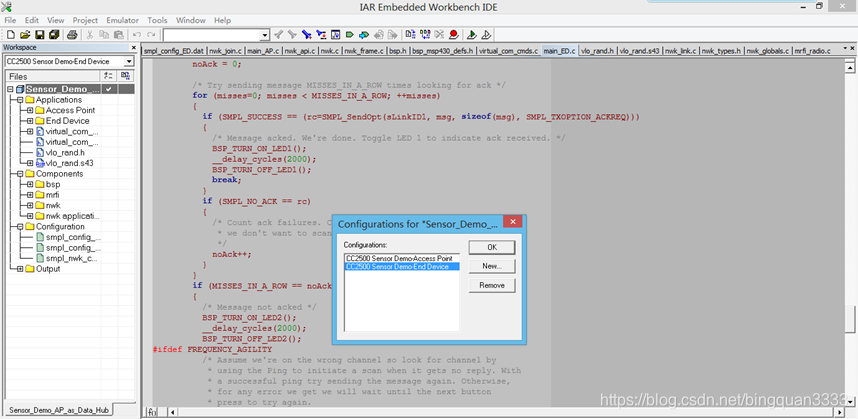

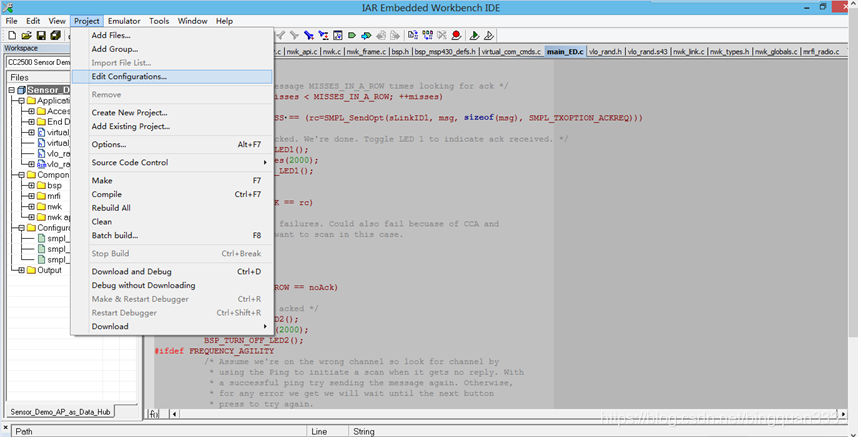

1、worksplace 的设置问题:edit configuration**

这样，每个工程都可以有一个workplace，方便切换。

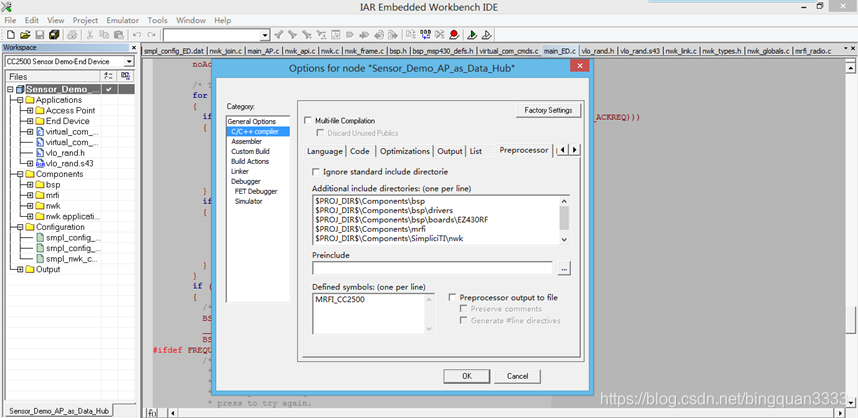

2、文件夹包含问题**

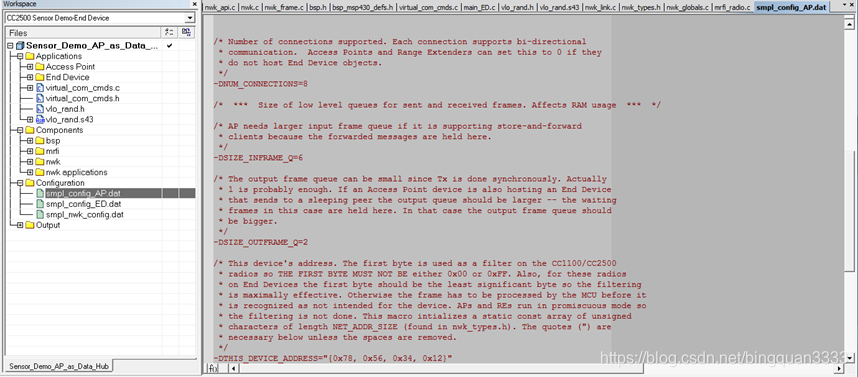

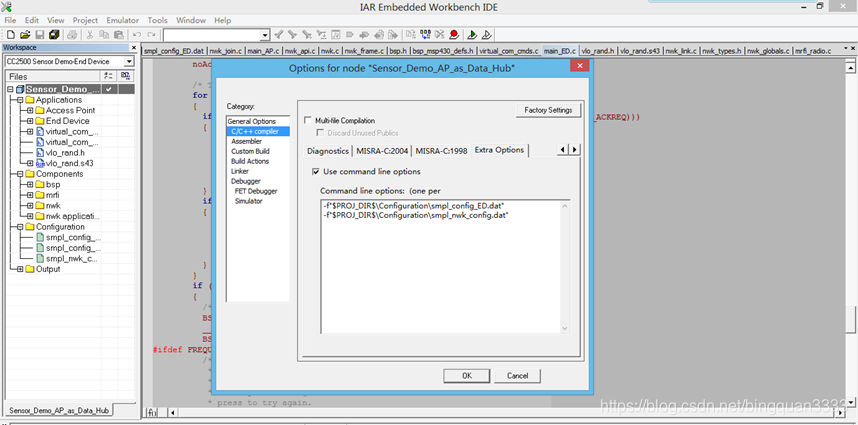

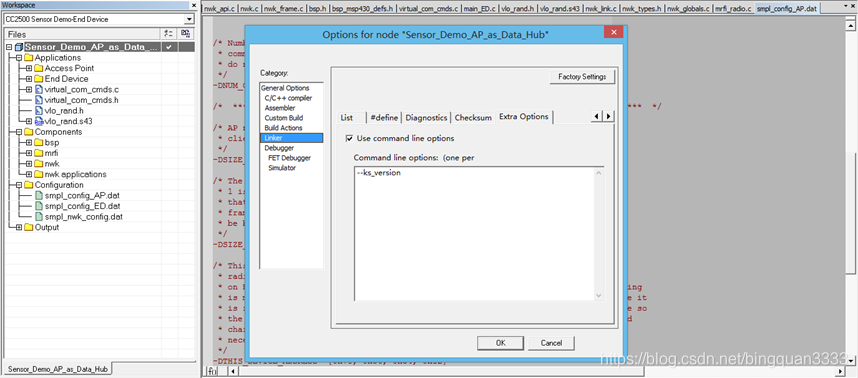

3、包含.dat文件问题**

.dat 实际为宏定义一些参数，在宏定义的参数名称前加上 -D 即可

4、版本问题**

5、IAR中设置Tab键方法**

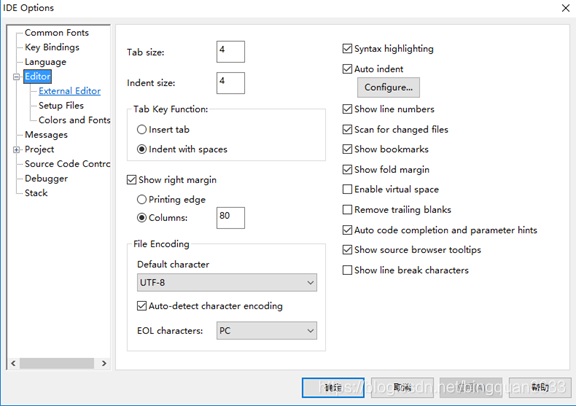

IAR中设置Tab键方法发下： Tools --》 Options --》Editor --》Menu --》选择Edit

1.Tab Size设置为4，Index Size 也设置为4，这样就可以实现直接按Tab键就可以缩写4个空格。
2.Default character 选择为 UTF-8。
3.勾选 Show line numbers 代码显示行号。

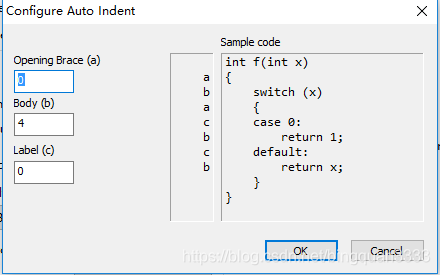

1. Auto indent --》 Configuer… 打开设置
   根据自己的喜好或公司规约。


6、Sourceinsight中设置Tab键方法**

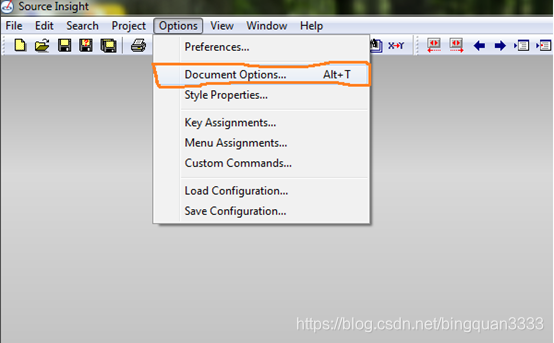

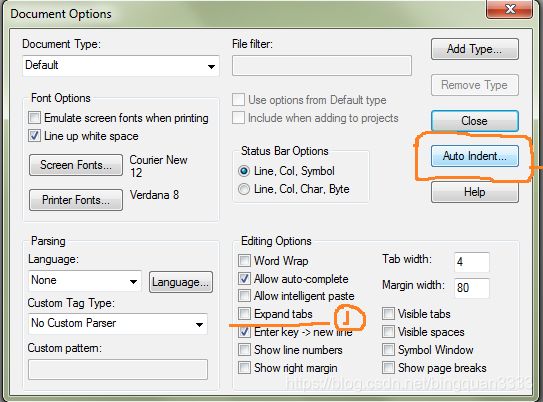

Options --》 Document Options的选项。

Expand tabs(扩展制表符)的选项：将你的TAB键作为空格键使用，并且每次自动打上Tab Width个宽度。

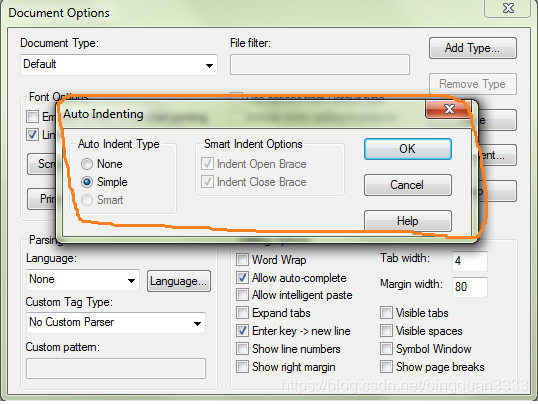

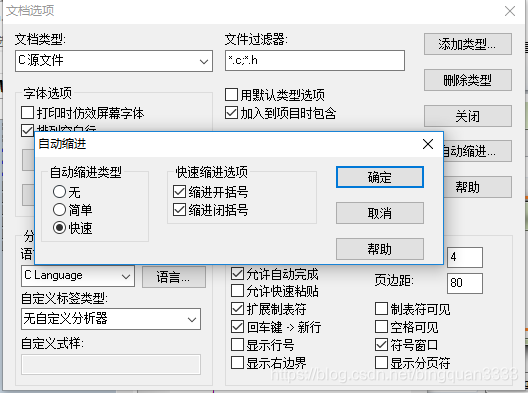

Auto Indent(自动缩进)配置页面：

在上图中：Auto Indent Type下面有三个选项，分别为None、Simple、Smart。三者的含义分别如下：

1、none表示不自动缩进

2、simple表示自动缩进，但是会与上一行保持一致，也就是在同一列

3、smart表示自动智能缩进，它会在上一行的列数下再缩进一次。

通过设置IAR、Sourceinsight的参数，使其保持一致，就不再会出现Sourceinsight编辑好的文件，到了IAR中就显示完全乱了。

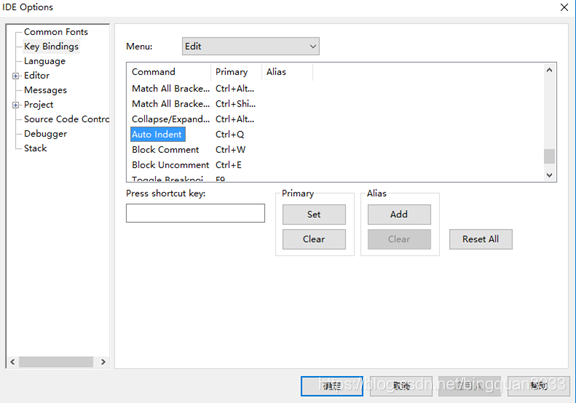

7、快捷键设置**

进入Tools --à Options --à选择Edit

Auto Indent 自动对齐

Block Comment 注释"//"

Block Uncomment 取消注释"//"

快速对齐整个文件，快速注释/反注释一段或者整段代码。

8、使用第三方编辑器编辑代码**

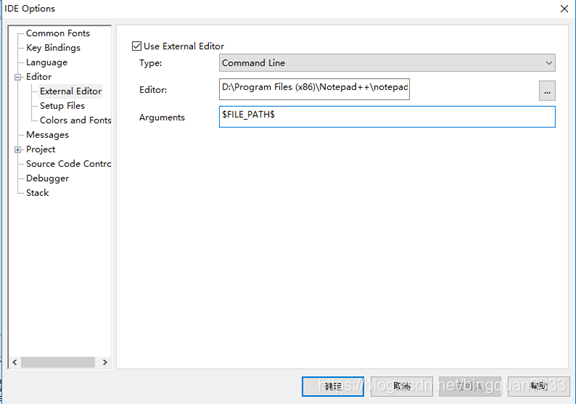

进入Tools --》 Options --》选择Edit -》 External Editor

Editor：选择第三方软件的启动地址

Arguments：$FIL{E}_{P}ATH$

即可选择第三方的文档编辑器编辑代码。

编辑代码还行，毕竟IAR编辑真的好丑，但是调试时跳转不了。

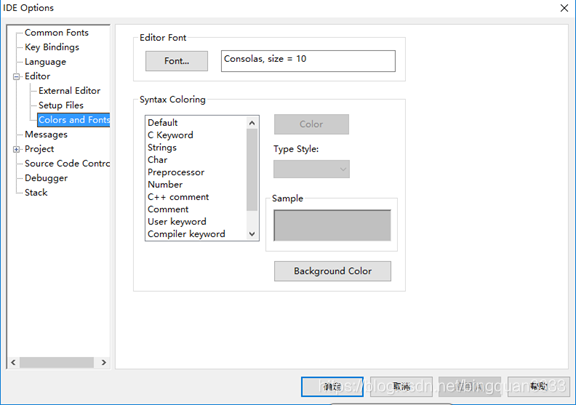

9、Colors and Fonts设置**

设置关键字等的字体及颜色，可以调整为自己喜欢的颜色和字体。

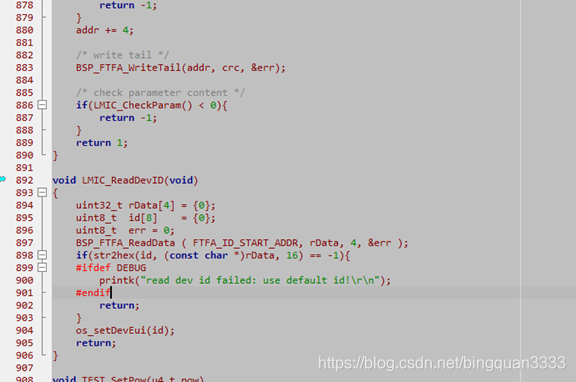

设置后出来的效果

10、生成Bin 、hex文件

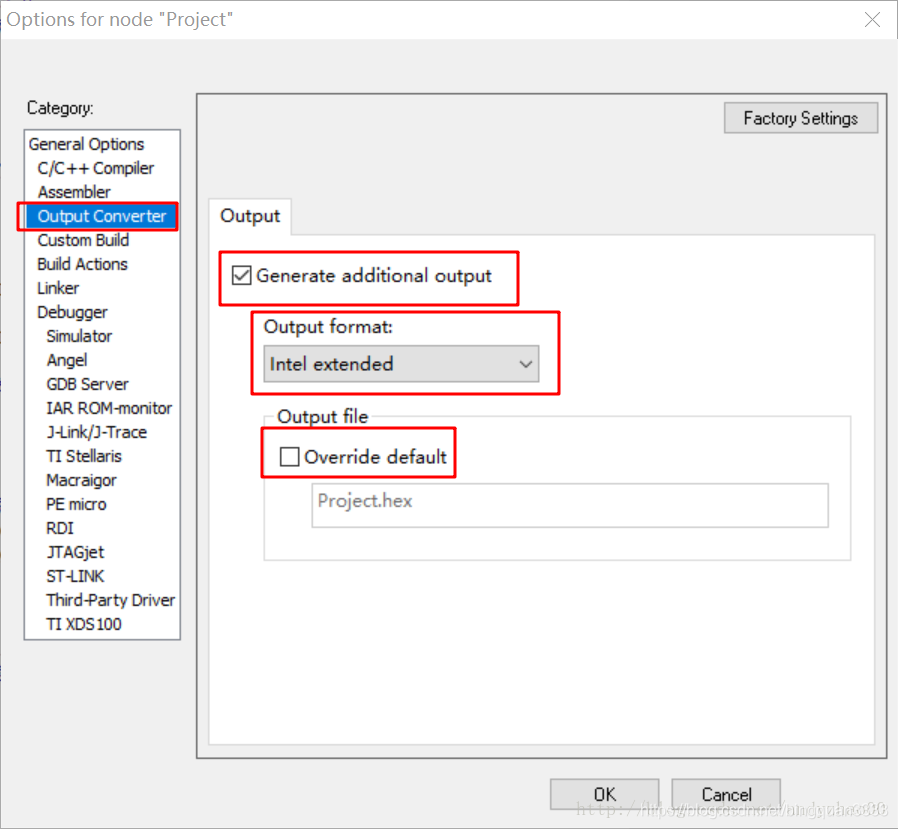

打开工程的Option选项，切换到Output Converter标签，如下图所示
勾选Generate additional output可生成用于下载的hex文件，Output format可设置生成的文件格式(bin hex等)，若勾选Override default可修改默认生成文件名。

Intel extended 就是Hex文件 Binary 就是Bin文件
生成的文件一般在project ->Debug->Exe文件夹下面

11、IAR生成ELF**

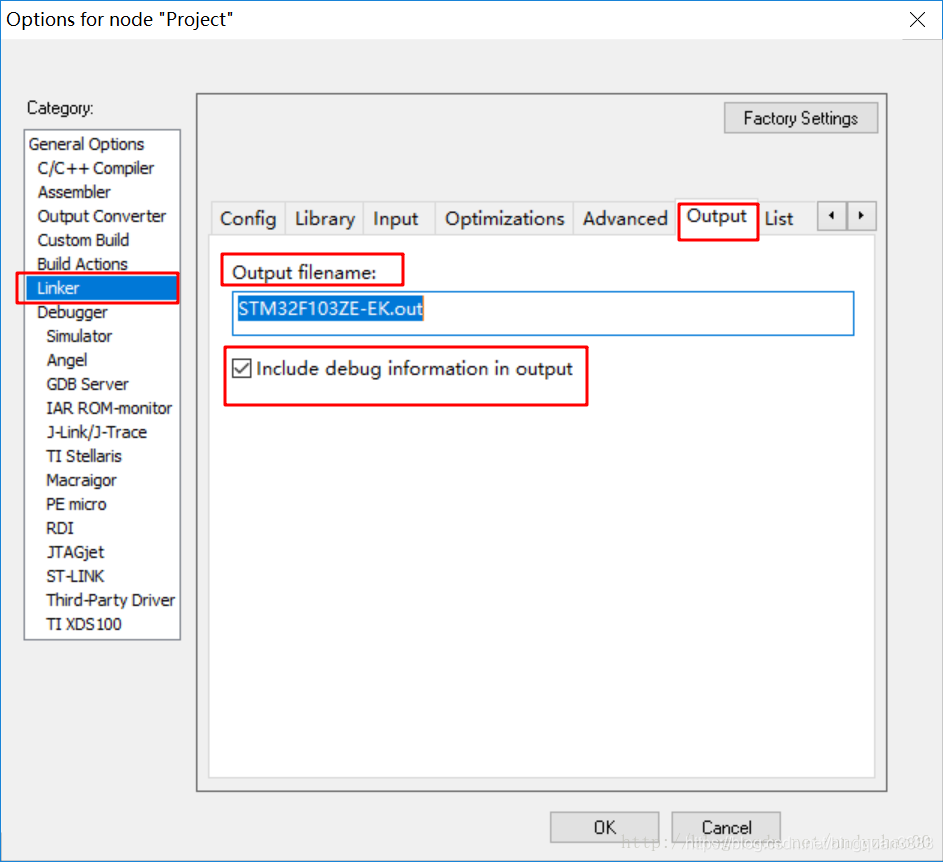

切换到Linker标签页中的Output，可用生成ELF文件，如下所示

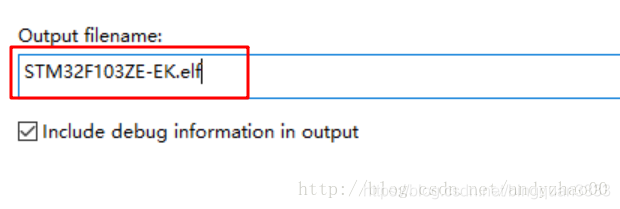

Output filename可修改生成的文件名，默认格式为.out可直接修改扩展名为.elf，其实这里的.out就是.elf文件相同格式。

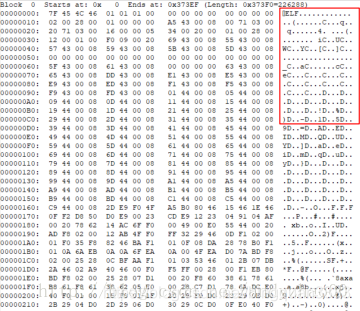

我们来看下生成的elf文件

可勾选Include debug information in output，设置生成的elf文件是否包含debug信息。

12、out(ELF)文件转换成HEX文件**

IAR有一个工具：安装目录下bin\ielftool.exe 可以使用
该指令方法是： ielftool --ihex *.out *.hex
–ihex 是个参数，表示转换为HEX文件
*.out 要转换的OUT格式的源文件
*.hex 输出的HEX的文件名
转换后，可以用串口方式烧写了！

13、设置程序存放地址**

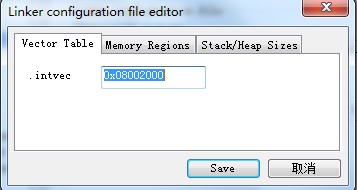

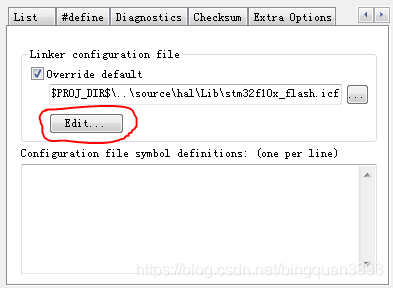

在工程上点右键->linker->edit，这里可以设置中断向量表（VectorTable）和程序存放地址（Memory Regions）。IAP程序（相当于bootloader）中断向量表设在0x08000000程序起始地址设为0x08000044（多出来的0x44用来放大小为0x40的向量表）；普通用户程序（被引导的）分别设为：0x08003000，0x08003000。

14、下载文件**

Download active application：和download and debug功能类似
Download file… : 下载.out文件到flash
erase memory：擦除memory

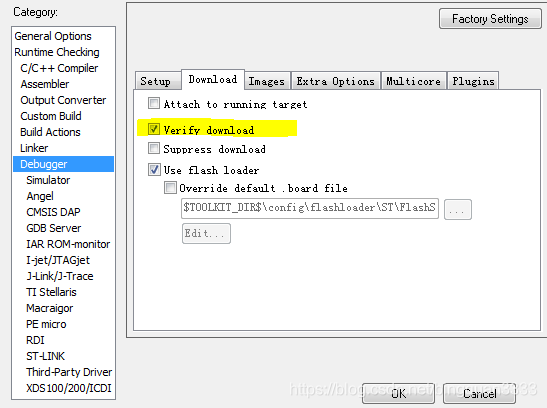

要启用download功能，设置debugger -> download 中的verifv download

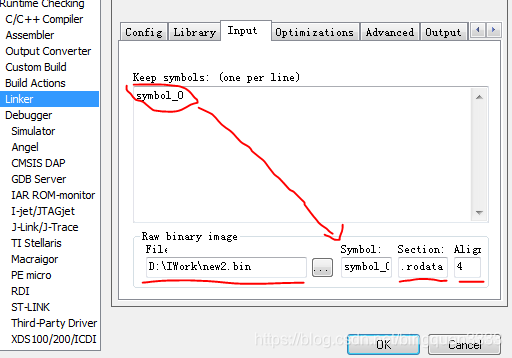

15、linker链接**

设置如下 B I N

16、输出map配置 查看代码大小**

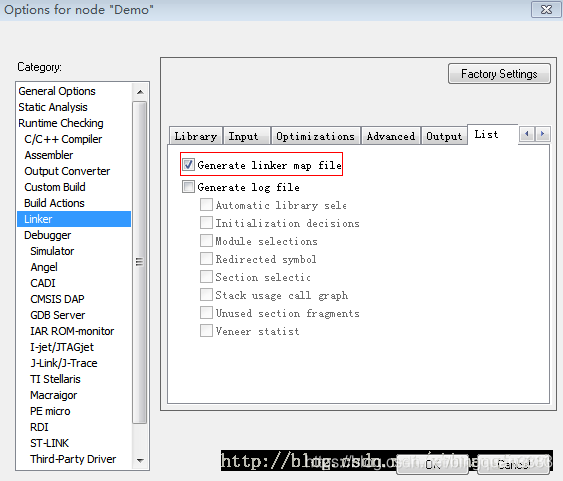

在工程中，默认是输出了map文件，如果没有输出，需要如下配置：

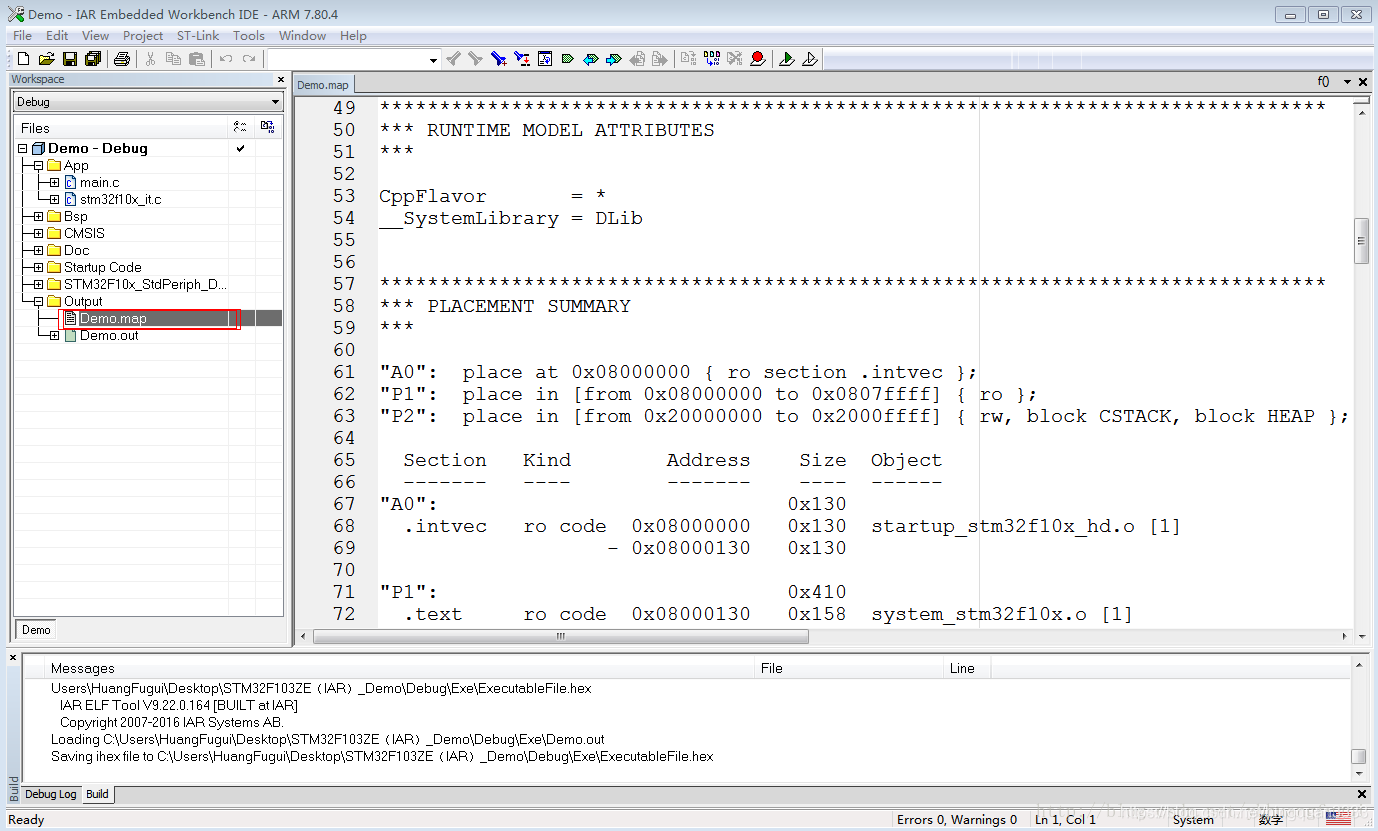

当按照上面配置勾选了“生产map”文件，就可以看到如下情况：

IAR编译的最后会出现以下三个值：

先解释一下，
48028字节的代码(占FLASH)
69096字节的常量只读数据(占FLASH)
74465字节的读写变量数据(占SRAM)

生成的bin文件大小：48028+69096= 117124bytes=114.38Kbytes

17、添加灵动微MCU**

链接: Pack文件.

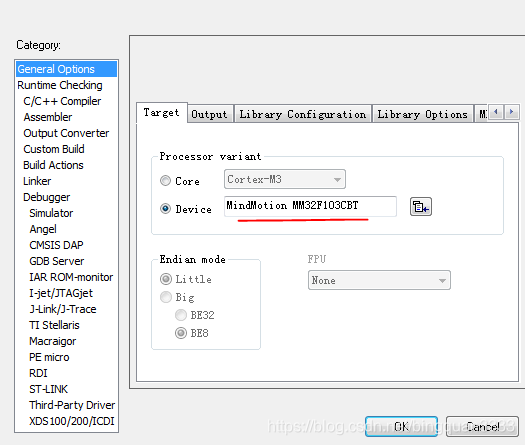

到网站上下载Pack，安装后，在工程属性里面就可选择灵动微的MCU

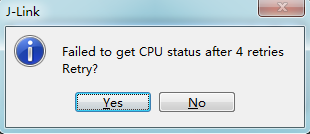

18、用J-Link下载程序出现错误提示：Failed to get CPU status after 4 retries Retry?**

下载程序是出现提示。

具体的原因如下：
1）检测mcu是否有供电。在mcu没供电时，JLink上的LED是红色的。此时下载会出现上述提示。

19.编译报错 Error[Lp011]: section placement failed**

问题原因：
编译后的代码超出分配的程序代码空间。

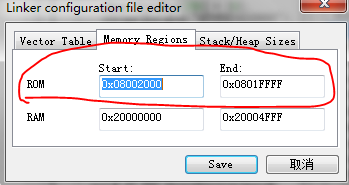

如下所示。 芯片的分配的ROM代码空间为 0x801FFFF - 0x8002000 = 0x1DFFF = 122879

我们比较两个程序的map文件。

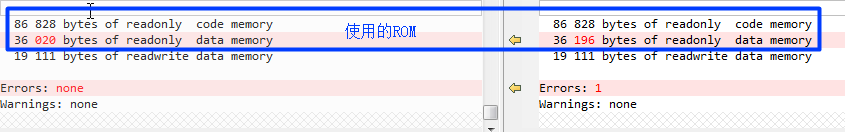

下图左边（Errors：none），程序代码占用空间为 86828+36020 = 122848 ， 没有超出 我们分配的空间。
而右边报错Error[Lp011]（Errors：1), 程序代码占用空间为 86828+36196 = 123024 ， 已经超出 我们分配的空间。所以报错Error[Lp011]。

两个程序的差异部分，就仅差1条指令

char PocData【200】 = “AT+ZTTSP=”;
与
strcpy(PocData, "AT+ZTTSP=");

这两条指令都是把“AT+ZTTSP=”赋值给PocData, 但是
char PocData【200】 = “AT+ZTTSP=”指令，会占用大量的data memory

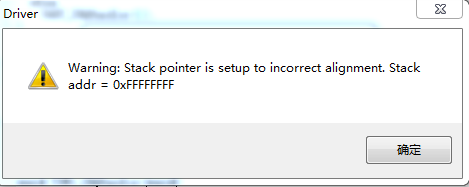

20.仿真时提示Warning: Stack pointer is setup to incorrect alignment. Stack addr = 0xFFFFFFFF**

并且，进入仿真界面后，也没有停留在main处。
解决办法：

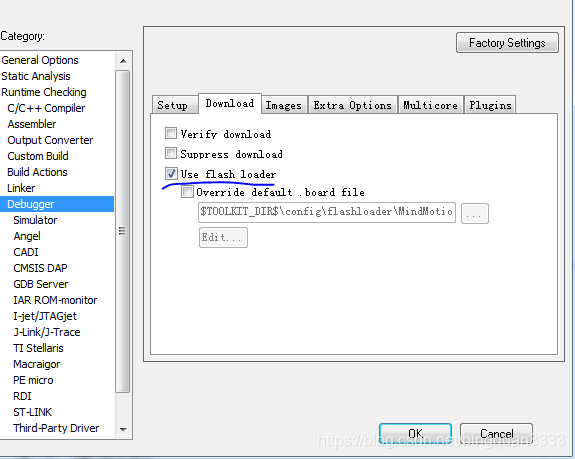

Option 》Debugger 》Download》勾选 Use flash loader 即可。当使用jlink时，后续可以取消勾，不会出现再报错！直接用jlink下载会更快。

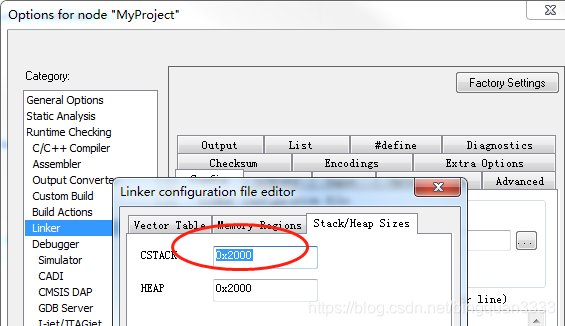

21.CSTACK HEAP 设置一次可用栈的大小，HardFault_Hander

CSTACK：限制函数中定义数组的最大值，否则进入HardFault_Hander

HEAP：限制动态分配内存（C函数库中的malloc）的大小，不用可以设置为0

22.如何下载IAR历史版本

http://files.iar.com/ftp/pub/box/ EWARM-CD-7503-10751.exe

前面地址是固定的,后面黄色的是软件的版本号.
但是前提是你要知道软件版本号和所对应的编译号.这样你就可以下载到你需要的文件了.

下面是IAR官网,最新版本下载

链接: link.
链接: IAR for ARM官网下载链接（包含一些历史版本）.

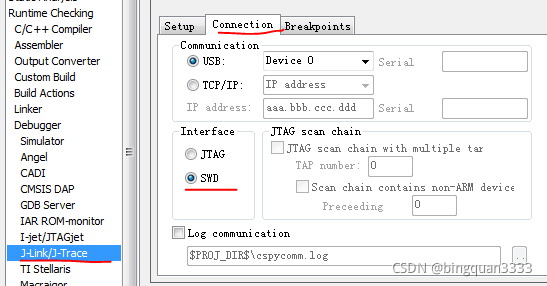

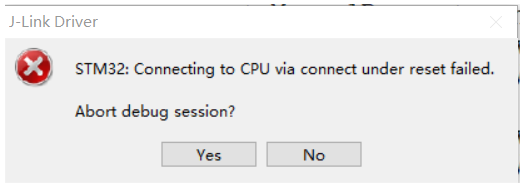

23.STM32:connecting to cpu via connect under rest failed. 下载问题

问题原因：硬件使用的是J-LINK的SWD接口的接法，软件设置的却是采用的JTAG接口，于是下载的时候就会报错。把这个设置重新配置一下就OK了。很低级的错误有没有，但就是容易忽略。这是我碰到的问题以及解决方法。
