MOS管也就是常说的场效应管(FET),有结型场效应管、绝缘栅型场效应管(又分为增强型和耗尽型场效应管)。也可以只分成两类P沟道和N沟道。

场效应管的作用主要有信号的转换、控制电路的通断,这里我们讲解的是MOS管作为开关管的使用。对于MOS管的选型,注意4个参数:漏源电压(D、S两端承受的电压)、工作电流(经过MOS管的电路)、开启电压(让MOS管导通的G、S电压)、工作频率(最大的开关频率)。下面我们看一下MOS管的引脚,如下图所示:
在这里插入图片描述

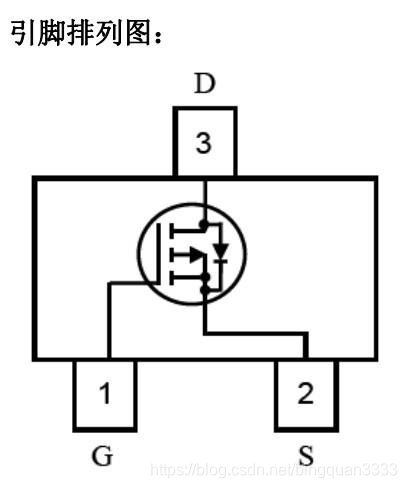

有3个引脚,分别为G(栅极)、S(源极)、D(漏极)。
在这里插入图片描述

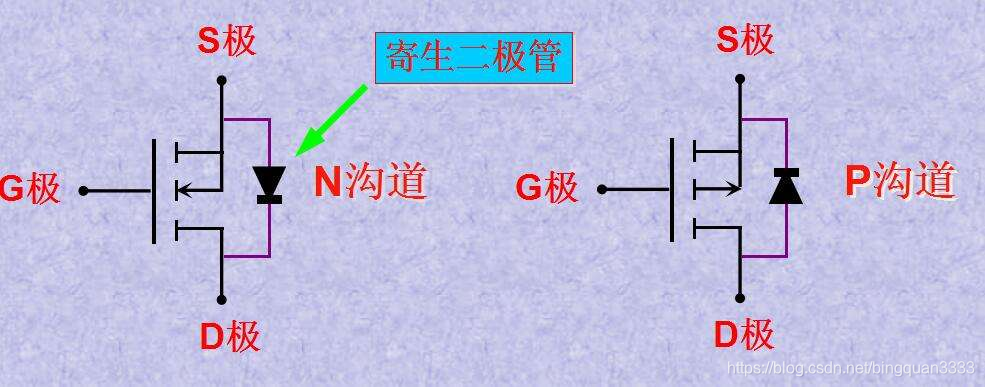

在上图可以看到,漏极和源极之间有一个寄生二极管。这个叫体二极管,在驱动感性负载(如马达),这个二极管很重要。可以在MOS管关断时为感性负载的电动势提供击穿通路从而避免MOS管被击穿损坏。顺便说一句,体二极管只在单个的MOS管中存在,在集成电路芯片内部通常是没有的。

下面是MOS管的导通条件,只要记住电压方向与中间箭头方向相反即为导通(当然这个相反电压需要达到MOS管的开启电压)。比如导通电压为3V的N沟道MOS管,只要G的电压比S的电压高3V即可导通(D的电压也要比S的高)。同理,导通电压为3V的P沟道MOS管,只要G的电压比S的电压低3V即可导通(S的电压比D的高)。在电路中的典型应用如下图所示,分别为N沟道与P沟道的MOS管驱动电路:
在这里插入图片描述
在这里插入图片描述

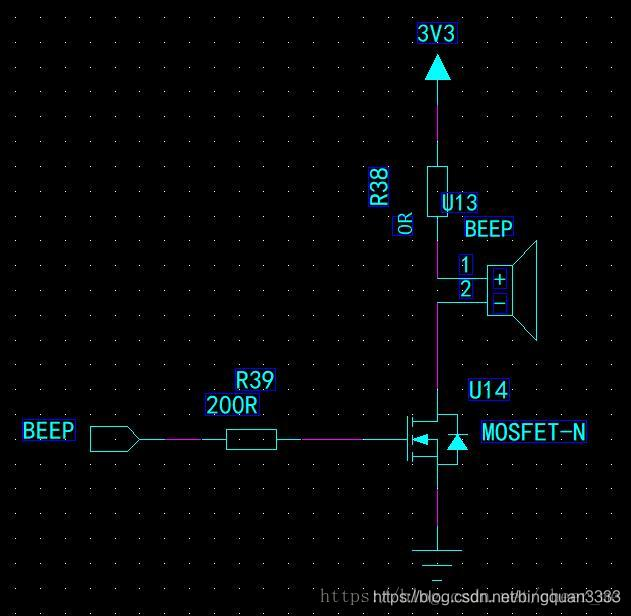

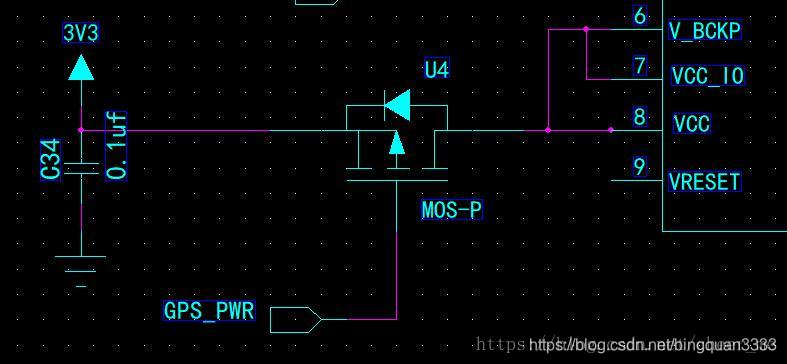

我们可以看到,N沟道的MOS管的电路中,BEEP引脚为高电平即可导通,蜂鸣器发出声音,低电平关闭蜂鸣器;P沟道的MOS管是用来控制GPS模块的电源通断,GPS_PWR引脚为低电平时导通,GPS模块正常供电,高电平时GPS模块断电。

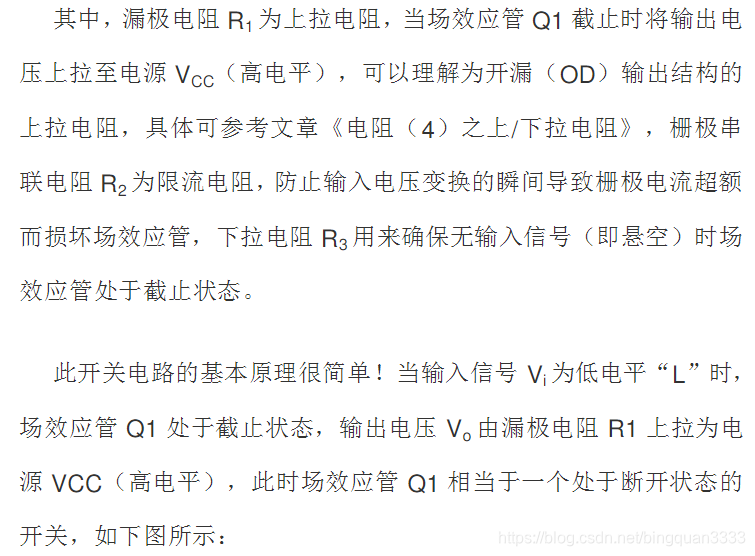

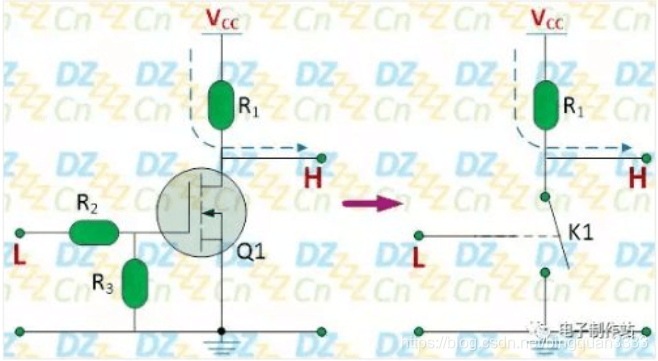

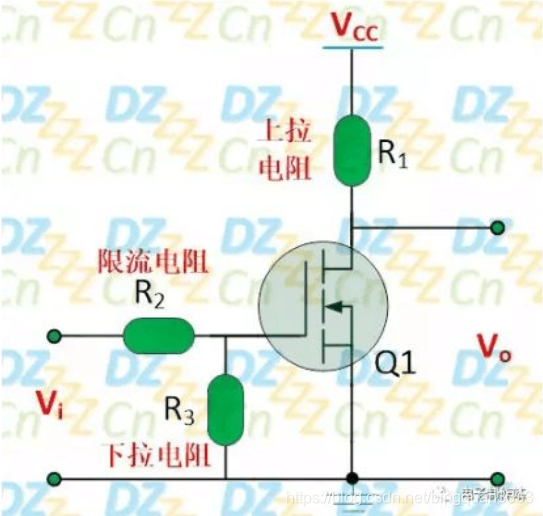

NMOS控制开关电路的基本结构:
在这里插入图片描述
在这里插入图片描述

在这里插入图片描述

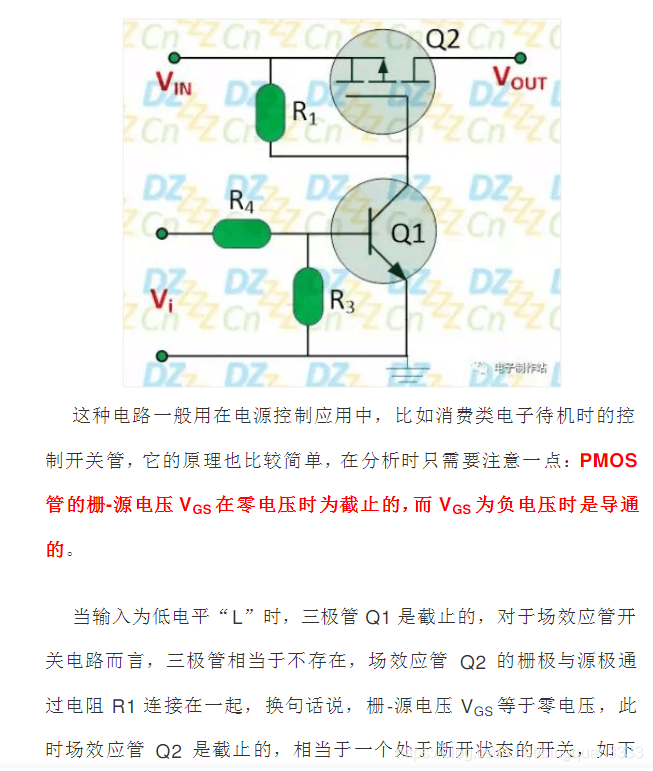

PMOS开关电路的典型应用电路:
在这里插入图片描述

链接: https://wenku.baidu.com/view/ea1cbbe5f424ccbff121dd36a32d7375a417c619.html?fr=search-3-wk_sea###.
