SPI接口协议的学习1

SPI接口是一种同步串行总线（Serial Peripheral Interface）。

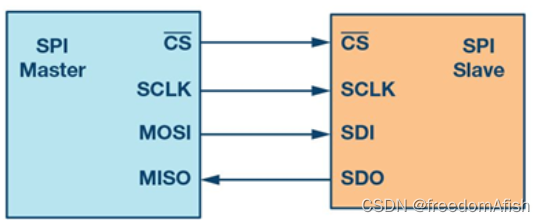

四线SPI接口连线图：

CS为片选脚，用于选中从机。
SCLK为时钟脚，用于数据传输时提供时钟信号。
MOSI为主output，从input，即主机发送脚。对应从机的引脚为SDI。
MISO为主input，从output，机主机接收脚。对应从机的引脚为SDO。

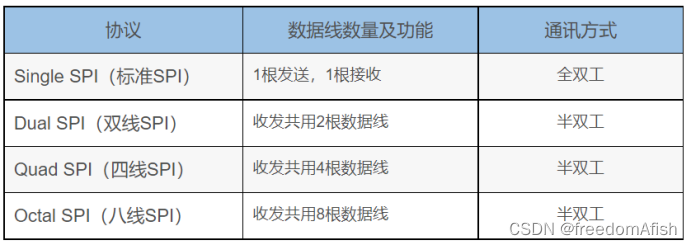

上述SPI为标准SPI协议（Standard SPI）或单线SPI协议（Single SPI），其中的单线是指该SPI协议中使用单根数据线 MOSI 进行发送数据，单根数据线 MISO 进行接收数据。为了适应更高速率的通讯需求，半导体厂商扩展SPI协议，主要发展出了 Dual/Quad/Octal SPI协议，加上标准SPI协议（Single SPI），这四种协议的主要区别是数据线的数量及通讯方式，见下表：

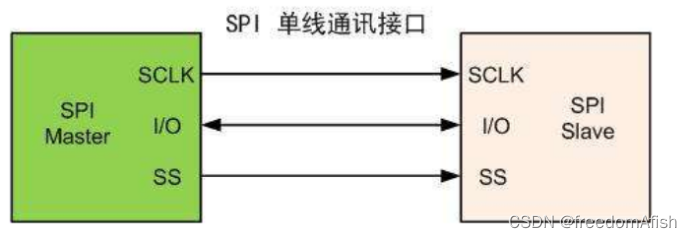

除了上述接法，SPI还支持半双工1bit模式：

SCLK：时钟线。
I/O：数据线，同一时刻要么主机发送，要么主机接收。
SS：片选脚。

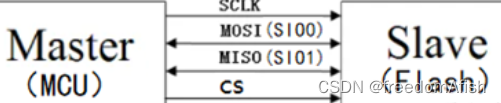

Dual SPI的2bit模式：

由于是半双工，同一时刻要么主机使用MOSI
