实验环境：GNS3-1.3.10             VMware Workstation

实验目的：实现最终的全网互通，功能访问健全。穿越无数阻碍，去遥远的那方见你，让那山河都成为你的助力。

实验要求：

1）sw1为二层交换机（第一座山），分别有vlan10，vlan20，vlan100 三个vlan，f1/1-3是接入链路，f1/0为中继链路（一条条河流）。

2）sw3为三层交换机（第二座山），分别为三个vlan提供网关，vlan10:192.168.10.1/24、vlan20:192.168.20.1/24、vlan100:192.168.100.1/24,外网接口为f1/1：12.0.0.1/24

3）局域网内部Linux服务器搭建dhcp服务功能为vlan10，vlan20及vlan100提供地址，地址范围

Vlan10:192.168.10.100~192.168.10.200 子网掩码：255.255.255.0 网关192.168.10.1/24

Vlan20:192.168.20.100~192.168.20.200 子网掩码：255.255.255.0 网关192.168.20.1/24

Vlan100:192.168.100.100~192.168.100.200 子网掩码：255.255.255.0 网关192.168.100.1/24

dns服务器地址为：192.168.100.100/24

4）局域网内部Linux服务器搭建DNS服务功能解析www.kgc.com和www.yun.com

解析地址为14.0.0.14/24 外网WEB服务器，同时提供泛域名解析功能，解析地址为8.8.8.8

5）在外网有一台server2016搭建的WEB服务器，建立了虚拟机主机提供两个网站，分别是www.kgc.com和www.yun.com，自定义首页内容区分显示

6）实现最终的全网互通，功能访问健全

一座座山~~~~~

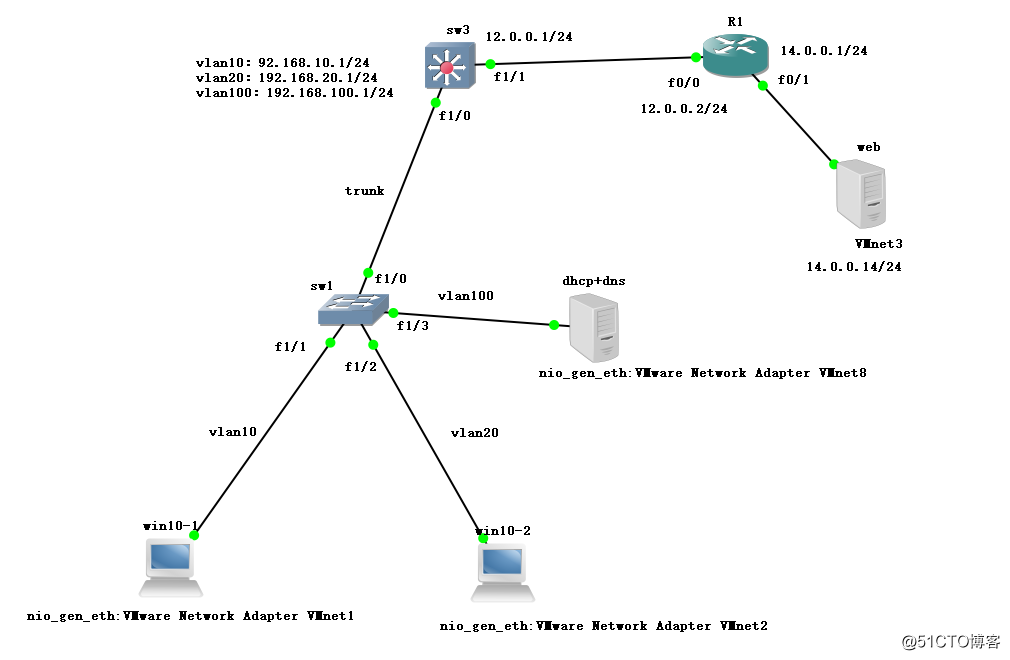

拓扑图如下：


实验步骤：

1、首先在GNS3上布置好如上拓扑图，于VMware Workstation打开四台虚拟机，两台win10的做pc机，一台centos7做linxu服务器，一台server2016用来搭建web服务，准备好基础设备。然后我们开始攻克第一座山——sw1二层交换机。首先为他添加上vlan使其在不同的局域网中也能互联互通(第一座桥)。于f1/0接口做trunk链路搭建第二座桥。



sw1#conf t
