TDR 及其测试原理

      TDR是Time Domain Reflectometry的缩写，即时域反射技术。对于高速电路，是通过测量高速信号在传输线上的时域反射状况，来获取、判断传输线阻抗特性。

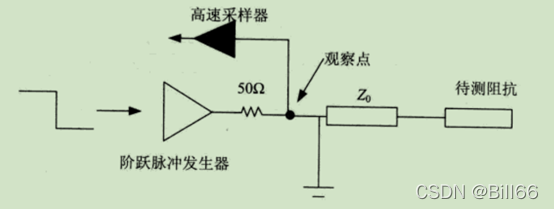

      上图是一个时域反射测试原理图。它包含一个阶跃脉冲发生器（内阻一般为50Ω）和一个高速采样器，脉冲发生器的输出可以是电流源也可以是电压源。采样器用于捕捉反射响应，作为示波器的输入。脉冲发生器采用阻抗匹配（一般是50Ω）的电缆相连。脉冲发生器输出的脉冲信号遇到被测器件就会发射反射，反射波与入射波间还存在时延。采样器捕捉到的是入射波与反射波的叠加，这个叠加波形反映了被测器件的阻抗特性。也就是说，这样就可以获得被测器件的阻抗特性。
