本章将会从零实现一个自定义控件-仪表盘，它支持：

✅ 自定义起始角度、圆弧跨度

✅ 自定义圆环宽度、颜色、样式

✅ 支持背景圆环、当前值圆环

✅ 自定义刻度线的颜色、位置、大小刻度的数目

✅ 自定义刻度值的颜色、位置、最大最小值、精度（小数位数）

✅ 自定义显示标题：温度、湿度、电流、电压等（标题完美地显示在缺口处）

✅ 支持动画特性：从一个值变为另一个值，指针会平滑旋转

✅ 支持仪表盘自适应大小（仪表盘缩放时，圆环宽度、刻度线、刻度值、标题大小等，自适应地缩放）

本章会从零开始，自定义实现一个仪表盘控件。会实现的2个效果：

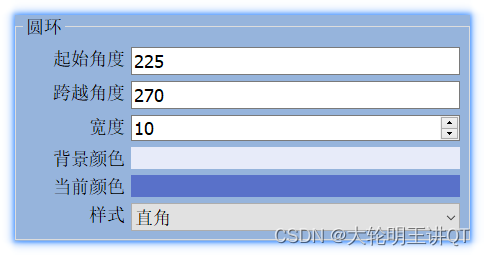

圆环设置包括：起始角度、跨越角度、宽度、背景颜色、当前颜色、样式

1. 绑定信号槽

绑定文本框内容改变时的信号槽

首先，来到 widget.h，声明相关的槽函数，如下：

class Widget : public QWidget
{
private slots:
    // 圆环
    void onStartAngleChanged(QString s);
    void onSpanAngleChanged(QString s);
    void onRingWidthChanged(int w);
    void onRingStyleChanged();
}

然后，来到 widget.cpp，实现这些槽函数，如下：

void Widget::onStartAngleChanged(QString s)
{
    gauge->setStartAngle(s.toInt());
}

void Widget::onSpanAngleChanged(QString s)
{
    gauge->setSpanAngle(s.toInt());
}

void Widget::onRingWidthChanged(int w)
{
    gauge->setRingWidth(w);
}

void Widget::onRingStyleChanged()
{
    int index = cboRingStyle->currentIndex();
    Qt::PenCapStyle style = (Qt::PenCapStyle)cboRingStyle->itemData(index).toInt();

    gauge->setRingStyle(style);
}

最后，来到 widget.cpp构造中，绑定槽函数，如下：

Widget::Widget(QWidget* parent) : QWidget(parent)
{
    // 4.2 圆环
    connect(leStartAngle, SIGNAL(textChanged(QString)), this, SLOT(onStartAngleChanged(QString)));
    connect(leSpanAngle, SIGNAL(textChanged(QString)), this, SLOT(onSpanAngleChanged(QString)));
    connect(sbRingWidth, SIGNAL(valueChanged(int)), this, SLOT(onRingWidthChanged(int)));
    connect(cboRingStyle, SIGNAL(activated(QString)), this, SLOT(onRingStyleChanged()));  // 槽的参数可以比信号少
}

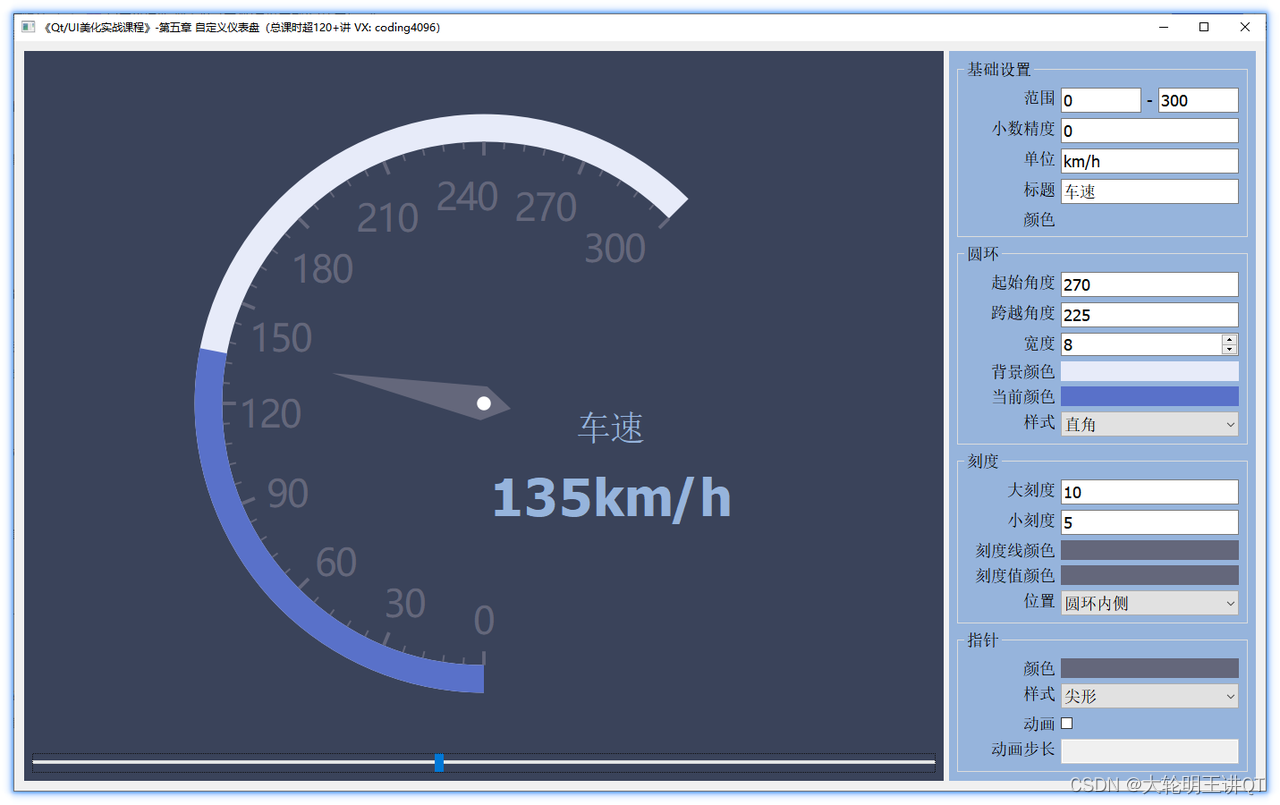

此时，运行结果：

2. 事件过滤器

这里通过事件过滤器，点击颜色标签，通过弹出一个颜色对话框，来设置当前圆环、背景圆环的颜色。

首先，来到 widget.cpp，为当前圆环、背景圆环标签，绑定事件过滤器，如下：

Widget::Widget(QWidget* parent) : QWidget(parent)
{
    lblRingColor->installEventFilter(this);
    lblCurrentRingColor->installEventFilter(this);
}

然后，修改eventFilter() 函数，如下：

bool Widget::eventFilter(QObject* watched, QEvent* event)
{
    if ( event->type() == QEvent::MouseButtonPress ) {
        QColor color = QColorDialog::getColor(QColor(255, 0, 0), this, "画刷颜色");
        if ( color.isValid() ) {
            // ...
            if ( watched == lblTitleColor ) {
                gauge->setTitleColor(color);
            } else if ( watched == lblRingColor ) {
                gauge->setRingColor(color);
            } else if ( watched == lblCurrentRingColor ) {
                gauge->setCurrentRingColor(color);
            }
        }
    }
    return QWidget::eventFilter(watched, event);
}

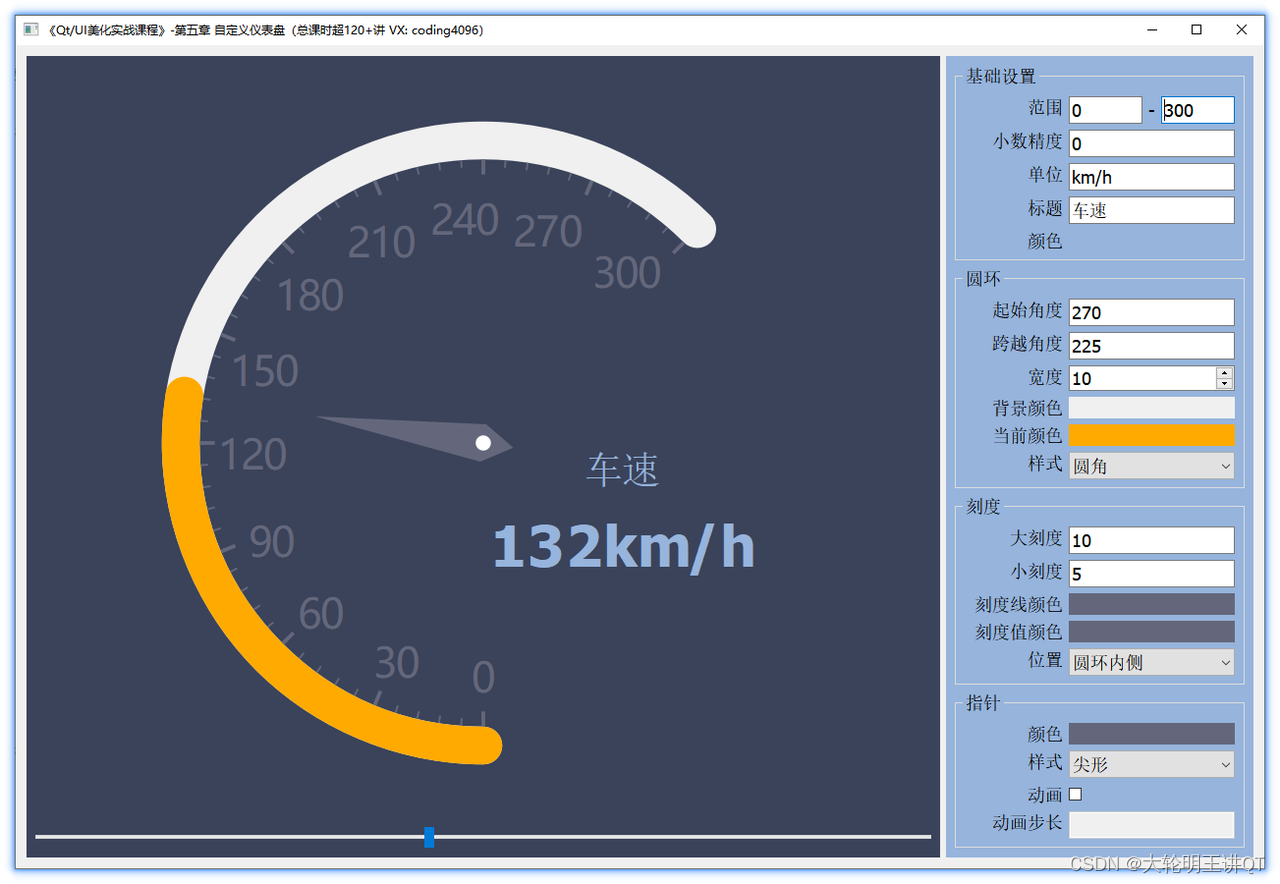

此时，运行结果：
