本章将会从零实现一个自定义控件-仪表盘，它支持：

✅ 自定义起始角度、圆弧跨度

✅ 自定义圆环宽度、颜色、样式

✅ 支持背景圆环、当前值圆环

✅ 自定义刻度线的颜色、位置、大小刻度的数目

✅ 自定义刻度值的颜色、位置、最大最小值、精度（小数位数）

✅ 自定义显示标题：温度、湿度、电流、电压等（标题完美地显示在缺口处）

✅ 支持动画特性：从一个值变为另一个值，指针会平滑旋转

✅ 支持仪表盘自适应大小（仪表盘缩放时，圆环宽度、刻度线、刻度值、标题大小等，自适应地缩放）

本章会从零开始，自定义实现一个仪表盘控件。会实现的2个效果：

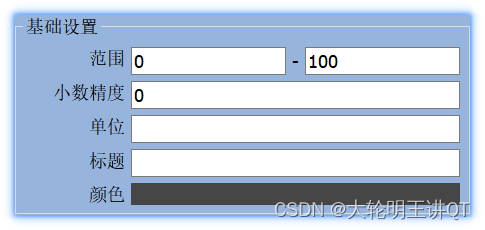

基础设置包括：范围、小数精度、单位、标题、颜色

1. 绑定信号槽

绑定文本框内容改变时的信号槽

首先，来到 widget.h，声明相关的槽函数，如下：

class Widget : public QWidget
{
private slots:
    // 基本设置
    void onTitleChanged(QString s);
    void onUnitChanged(QString s);

    void onMinValueChanged(QString s);
    void onMaxValueChanged(QString s);
    void onPrecisionChanged(QString precision);
}

然后，来到 widget.cpp，实现这些槽函数，如下：

void Widget::onTitleChanged(QString s)
{
    gauge->setTitle(s);
}

void Widget::onUnitChanged(QString s)
{
    gauge->setUnit(s);
}

void Widget::onMinValueChanged(QString s)
{
    int minValue = s.toInt();

    gauge->setMinValue(minValue);
}

void Widget::onMaxValueChanged(QString s)
{
    int maxValue = s.toInt();

    gauge->setMaxValue(maxValue);
}

void Widget::onPrecisionChanged(QString precision)
{
    gauge->setPrecision(precision.toInt());
}

最后，来到 widget.cpp 构造中，绑定槽函数，如下：

Widget::Widget(QWidget* parent) : QWidget(parent)
{
    // 4. 绑定信号槽
    // 4.1 基础设置
    connect(leUnit, SIGNAL(textChanged(QString)), this, SLOT(onUnitChanged(QString)));
    connect(leTitle, SIGNAL(textChanged(QString)), this, SLOT(onTitleChanged(QString)));

    connect(leMinValue, SIGNAL(textChanged(QString)), this, SLOT(onMinValueChanged(QString)));
    connect(leMaxValue, SIGNAL(textChanged(QString)), this, SLOT(onMaxValueChanged(QString)));
    connect(lePrecision, SIGNAL(textChanged(QString)), this, SLOT(onPrecisionChanged(QString)));
}

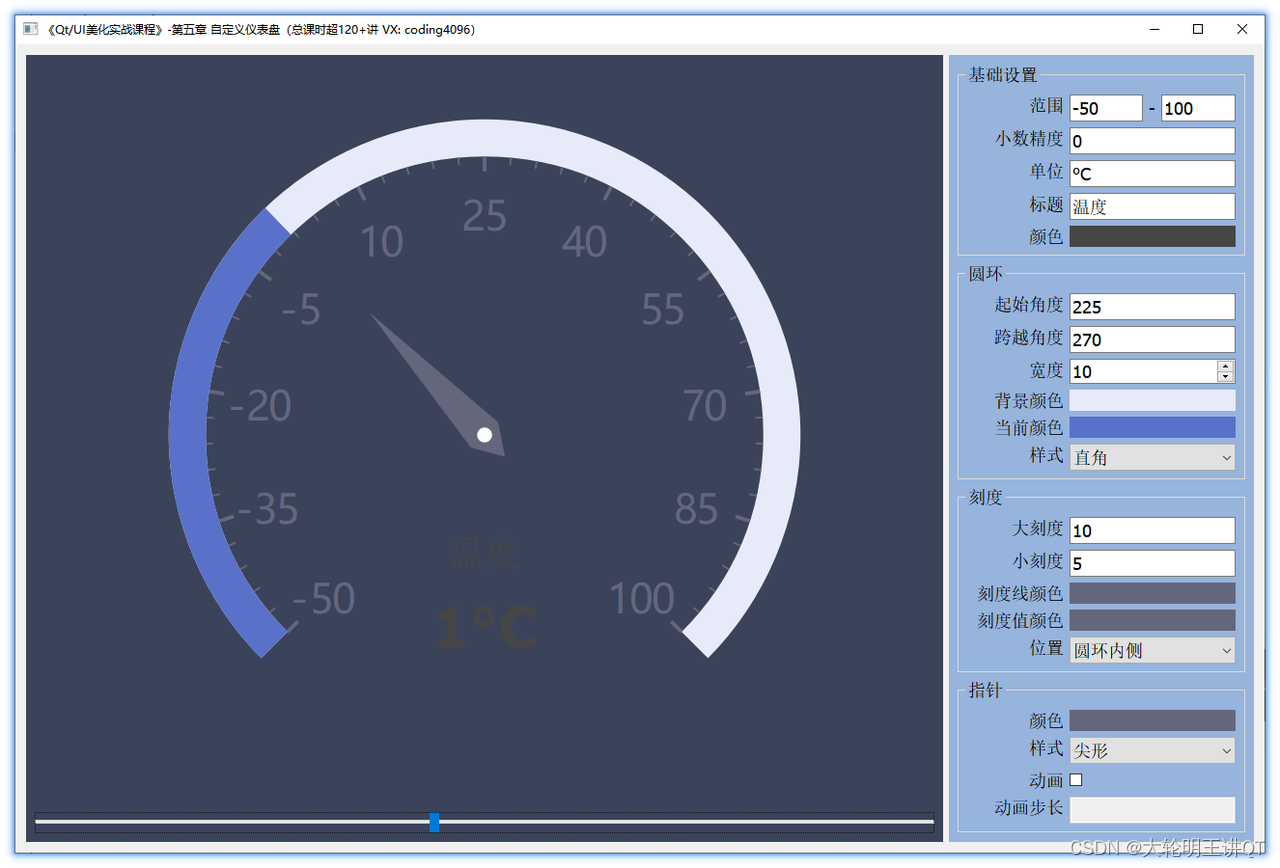

此时，运行结果：

2. 事件过滤器

这里通过事件过滤器，点击颜色标签，通过弹出一个颜色对话框，来设置标题的颜色。

首先，来到 widget.cpp，为 lblTitleColor 标签绑定事件过滤器，如下：

Widget::Widget(QWidget* parent) : QWidget(parent)
{
    lblTitleColor->installEventFilter(this);
}

然后，来到 widget.h，声明 eventFilter() 函数，如下：

class Widget : public QWidget
{
    bool eventFilter(QObject* watched, QEvent* event);
}

最后，实现 eventFilter() 函数，如下：

#include <QEvent>
#include <QColorDialog>

bool Widget::eventFilter(QObject* watched, QEvent* event)
{
    if ( event->type() == QEvent::MouseButtonPress ) {
        QColor color = QColorDialog::getColor(QColor(255, 0, 0), this, "画刷颜色");
        if ( color.isValid() ) {
            QString style = QString("background-color: rgb(%1,%2,%3);").arg(color.red()).arg(color.green()).arg(color.blue());
            QLabel* lbl = static_cast<QLabel*>(watched);
            lbl->setStyleSheet(style);
            if ( watched == lblTitleColor ) {
                gauge->setTitleColor(color);
            }
        }
    }
    return QWidget::eventFilter(watched, event);
}

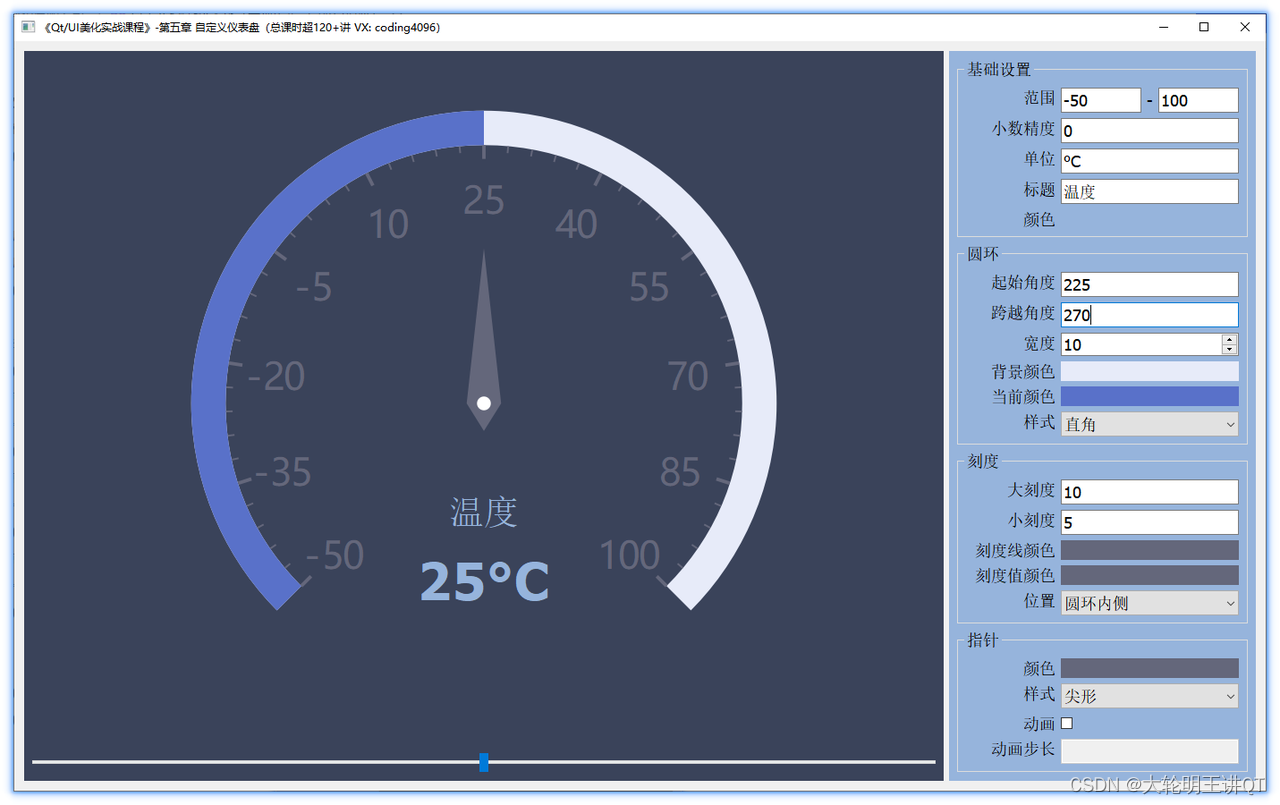

此时，运行结果：
