图书管理系统（Mysql+MyEclipse+Struts2+Hibernate）

1、数据库与数据表的设计

1.1设计数据表（由于操作失误数据表重构略有差异）

1. 读者类别表(tb_reader_type)

序号	字段名	数据类型	说明
1	type_id	SmallInt	读者类别【主键】
2	type_name	varchar(20)	读者类别名称【唯一、非空】
3	type_canLendQty	Int	可借书数量
4	type_canLendDay	Int	可借书天数
5	type_canContinueTimes	Int	可续借的次数
6	type_punishRate	Float	罚款率（元/天）
7	type_dateValid	SmallInt	证书有效期（年）【非空，0表示永久有效】

2. 读者信息表(tb_reader)

序号	字段名	数据类型	说明
1	rd_id	Int	读者编号/借书证号【主键】
2	rd_name	nvarchar(20)	读者姓名
3	rd_sex	nchar(1)	性别，男/女
4	rd_type	SmallInt	读者类别【外键tb_reader_type】【非空】
5	rd_dept	nvarchar (20)	单位代码/单位名称
6	rd_phone	nvarchar(25)	电话号码
7	rd_email	nvarchar(25)	电子邮箱
8	rd_dateReg	datetime	读者登记日期/办证日期
9	rd_photo	image	读者照片
10	rd_status	nchar(2)	证件状态，3个：有效、挂失、注销
11	rd_borrowQty	Int	已借书数量(缺省值0)
12	rd_pwd	nvarchar (20)	读者密码(初值123456)，可加密存储
13	rd_adminRoles	SmallInt	管理角色，0-读者、1-借书证管理、2-图书管理、4-借阅管理、8-系统管理，可组合

分析提示：（1）可将管理员另外建表，与读者信息分开单独进行设计。（2）单位rdDept可以采用名称，若采用代码则需另建一张表：单位代码与名称对照表，这样便于按单位统计。（3）管理角色(rdAdminRoles)也可设计为4个bit类型字段。

3. 图书信息表(tb_book)

序号	字段名	数据类型	说明
1	bk_id	Int	图书序号【标识列，主键】
2	bk_code	Nvarchar (20)	图书编号或条码号（前文中的书号）
3	bk_name	Nvarchar(50)	书名
4	bk_author	Nvarchar(30)	作者
5	bk_press	Nvarchar(50)	出版社
6	bk_datePress	datetime	出版日期
7	bk_ISBN	Nvarchar (15)	ISBN书号
8	bk_catalog	Nvarchar(30)	分类号（如：TP316-21/123）
9	bk_language	SmallInt	语言，0-中文，1-英文，2-日文，3-俄文， 4-德文，5-法文
10	bk_pages	Int	页数
11	bk_price	Money	价格
12	bk_dateIn	DateTime	入馆日期
13	bk_brief	Text	内容简介
14	bk_cover	image	图书封面照片
15	bk_status	NChar(2)	图书状态，在馆、借出、遗失、变卖、销毁

说明：bk_code为前文中的书号，这里没有设计为关键字，而增加bkID字段作为表关键字，其原因为：防止新书入库时起始书号输入错误时，因关键字而不易修改。

4. 借阅信息表(tb_borrow)

序号	字段名	数据类型	说明
1	bw_id	int	借书顺序号【主键】
2	bw_rd_id	Int	读者序号【外键tb_reader】
3	bw_bk_id	Int	图书序号【外键tb_book】
4	bw_idContinueTimes	Int	续借次数（第一次借时，记为0）
5	bw_idDateOut	DateTime	借书日期
6	bw_idDateRetPlan	DateTime	应还日期
7	bw_idDateRetAct	DateTime	实际还书日期
8	bw_idOverDay	Int	超期天数
9	bw_idOverMoney	Decimal(5,2)	超期金额（应罚款金额）
10	bw_idPunishMoney	Decimal(5,2)	罚款金额
11	bw_isHasReturn	Varchar(2)	是否已经还书，缺省为0-未还
12	bw_operatorLend	Nvarchar(20)	借书操作员
13	bw_operatorRet	Nvarchar(20)	还书操作员

分析提示：借阅信息即用于图书的借还管理，同时又是统计分析的主要信息来源，故要求保持其历史信息。设计时不能以（读者序号+图书序号）为关键字，否则读者不能第二次借阅同一本书了。

1.2 创建数据库

(1) 创建数据库：db_library；

(2) 创建登录名：root，密码：123456；

(3) 创建上述4张数据表及约束；

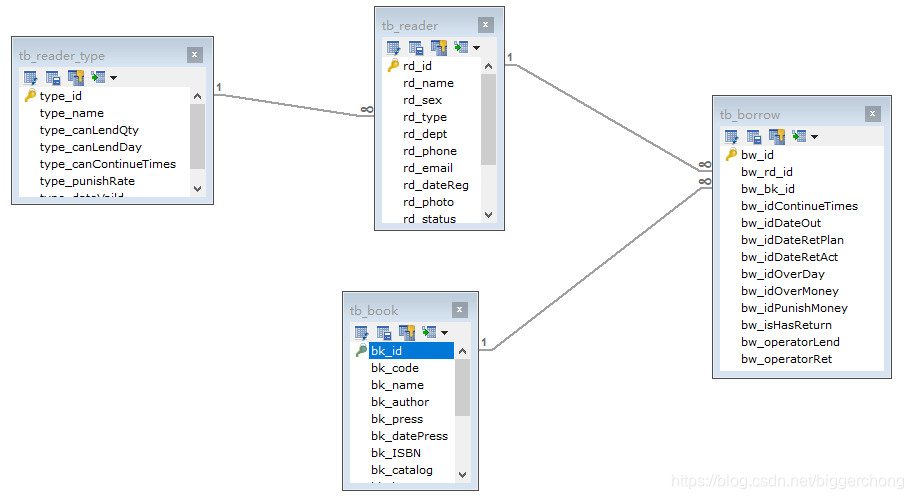

(4) 表结构架构图如下：

(5) 具体sql语句如下：

CREATE TABLE `tb_book` (

`bk_id` int(11) NOT NULL AUTO_INCREMENT,

`bk_code` varchar(20) NOT NULL,

`bk_name` varchar(50) NOT NULL,

`bk_author` varchar(30) NOT NULL,

`bk_press` varchar(50) DEFAULT NULL,

`bk_datePress` date DEFAULT NULL,

`bk_ISBN` varchar(15) DEFAULT NULL,

`bk_language` varchar(20) DEFAULT NULL,

`bk_pages` int(11) DEFAULT NULL,

`bk_price` decimal(5,2) DEFAULT NULL,

`bk_dateIn` datetime DEFAULT NULL,

`bk_brief` text,

`bk_cover` longblob,

`bk_status` char(2) NOT NULL,

`bk_catalog` varchar(255) DEFAULT NULL,

PRIMARY KEY (`bk_id`)

) ENGINE=InnoDB AUTO_INCREMENT=17 DEFAULT CHARSET=utf8;

CREATE TABLE `tb_borrow` (

`bw_id` bigint(20) NOT NULL AUTO_INCREMENT,

`bw_rd_id` int(11) NOT NULL,

`bw_bk_id` int(11) NOT NULL,

`bw_idContinueTimes` int(11) DEFAULT NULL,

`bw_idDateOut` datetime DEFAULT NULL,

`bw_idDateRetPlan` datetime DEFAULT NULL,

`bw_idDateRetAct` datetime DEFAULT NULL,

`bw_idOverDay` int(11) DEFAULT NULL,

`bw_idOverMoney` decimal(19,2) DEFAULT NULL,

`bw_idPunishMoney` decimal(19,2) DEFAULT NULL,

`bw_isHasReturn` varchar(255) DEFAULT NULL,

`bw_operatorLend` varchar(255) DEFAULT NULL,

`bw_operatorRet` varchar(255) DEFAULT NULL,

PRIMARY KEY (`bw_rd_id`,`bw_bk_id`),

KEY `FKq20ewrvrofdxm6idxd6ldf64d` (`bw_bk_id`),

KEY `bw_id` (`bw_id`),

CONSTRAINT `FKcrf0u8bx7oa6ggwd1fm1wsc2c` FOREIGN KEY (`bw_rd_id`) REFERENCES `tb_reader` (`rd_id`),

CONSTRAINT `FKq20ewrvrofdxm6idxd6ldf64d` FOREIGN KEY (`bw_bk_id`) REFERENCES `tb_book` (`bk_id`)

) ENGINE=InnoDB AUTO_INCREMENT=2 DEFAULT CHARSET=utf8;

CREATE TABLE `tb_reader` (

`rd_id` int(11) NOT NULL AUTO_INCREMENT,

`rd_name` varchar(255) DEFAULT NULL,

`rd_sex` varchar(255) DEFAULT NULL,

`rd_dept` varchar(255) DEFAULT NULL,

`rd_phone` varchar(255) DEFAULT NULL,

`rd_email` varchar(255) DEFAULT NULL,

`rd_dateReg` datetime DEFAULT NULL,

`rd_photo` longblob,

`rd_status` varchar(255) DEFAULT NULL,

`rd_borrowQty` int(11) DEFAULT NULL,

`rd_pwd` varchar(255) DEFAULT NULL,

`rd_adminRoles` int(11) DEFAULT NULL,

`rd_type` int(11) DEFAULT NULL,

PRIMARY KEY (`rd_id`),

KEY `FKfw03j67ou6push07rmr9x9erw` (`rd_type`),

CONSTRAINT `FKfw03j67ou6push07rmr9x9erw` FOREIGN KEY (`rd_type`) REFERENCES `tb_reader_type` (`type_id`)

) ENGINE=InnoDB AUTO_INCREMENT=8 DEFAULT CHARSET=utf8;

CREATE TABLE `tb_reader_type` (

`type_id` int(11) NOT NULL AUTO_INCREMENT,

`type_name` varchar(255) DEFAULT NULL,

`type_canLendQty` int(11) DEFAULT NULL,

`type_canLendDay` int(11) DEFAULT NULL,

`type_canContinueTimes` int(11) DEFAULT NULL,

`type_punishRate` decimal(19,2) DEFAULT NULL,

`type_dateVaild` int(11) DEFAULT NULL,

PRIMARY KEY (`type_id`)

) ENGINE=InnoDB AUTO_INCREMENT=11 DEFAULT CHARSET=utf8;

1.3 系统实现

1.3.1 创建持久层类

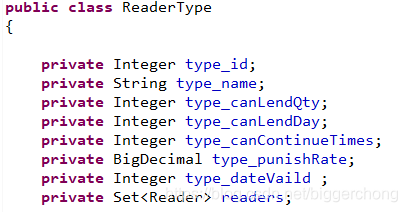

ReaderType类：

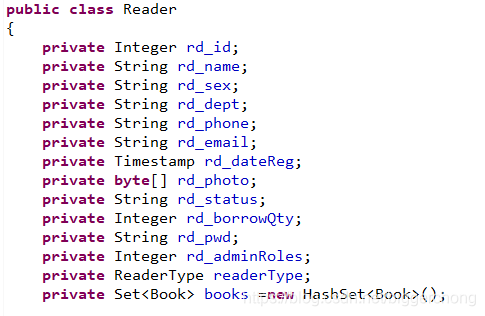

Reader类：

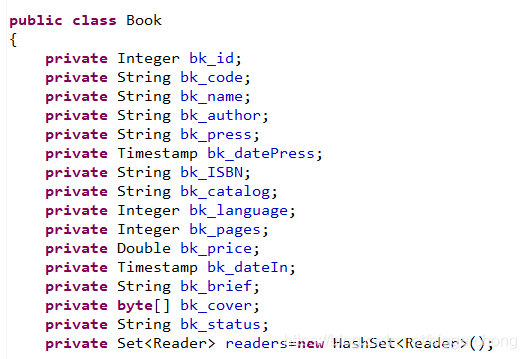

Book类：

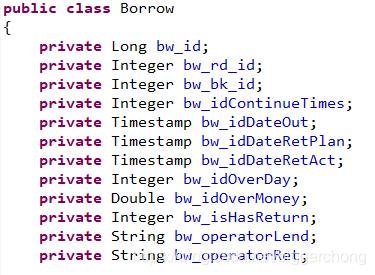

Borrow类：

其中构造方法、get/set方法省略。

1.3.2 建立Hibernate5的映射关系

包含一个hibernate5的核心映射，4个对应实体类的文件映射，共5个映射文件。

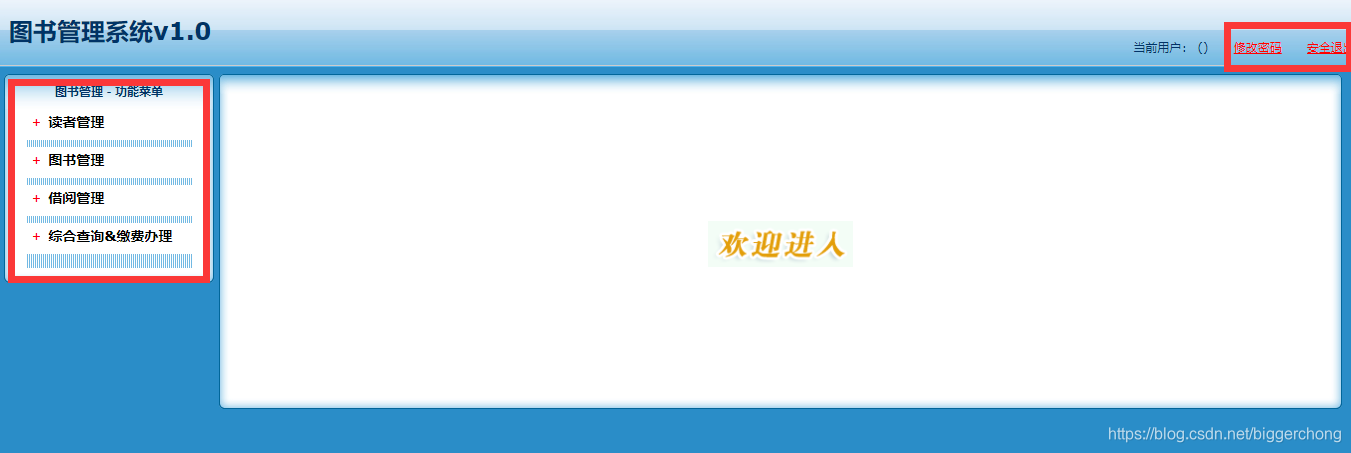

1.3.3 构建基本的页面结构

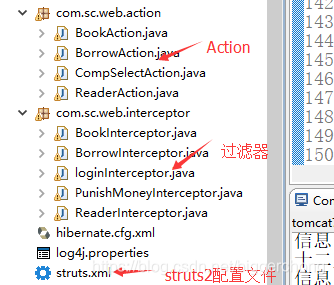

1.3.4 建立Struts2框架WEB层/Action&Interceptor

1.3.5 创建Service层控制前端/后端数据

1.3.6 创建DAO层进行数据服务端数据交互

1.3.7 创建WEB层/Interceptor权限管理模块

按照流程这一步才实现Interceptor，具体结构见3.4.

1.4 总结

1.4.1 局部问题总结

在对Borrow表进行操作的时候一定要注意Borrow的特殊身份（Reader与Book的中间表），在Hibernate配置文件中中设置了Reader的inverse为false使的Reader拥有管理Book的权限，但是如果删除Reader下的Book就会导致Borrow表中的记录同时删除，也就不能再对这个Borrow操作了，最开始没有注意一直报空指针错误，找了半天还抽出模块测试都没有用，最后仔细分析报错和代码想到了这一点，在此列出警醒自己。

由于之前对Mysql存储图片/text文件不够熟悉，这次做起来很是棘手；在百度上找了好久，各数不同很是苦恼，最后在大量资料下发现图片文件在Mysql下对应longblob对应java中的byte[]然后在图片文件转byte[]过程中一直出错再加上个人对文件流传输的不够理解走了很多弯路，具体的方法这里就不做过多介绍可以从源代码中得知，上传后的图片采用Tomcat的相对路径的形式存储再Tomcat中的指定文件夹image/下。
