bigemap pro如何显示沿线高程的剖面图？

最新推荐文章于 2025-12-05 09:41:13 发布
原创 最新推荐文章于 2025-12-05 09:41:13 发布 · 339 阅读 · 0 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#经验分享

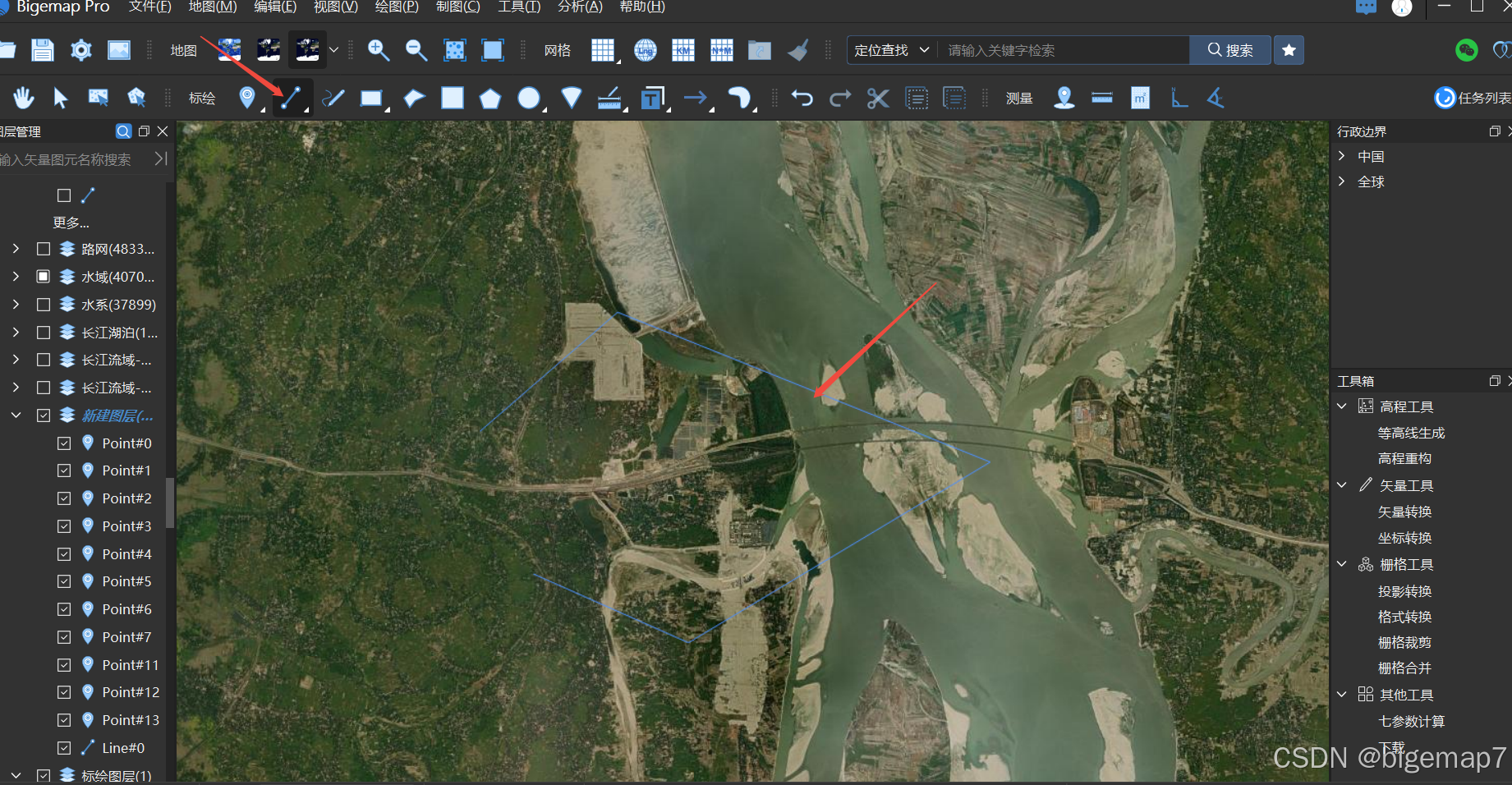

首先在软件中画一条线段

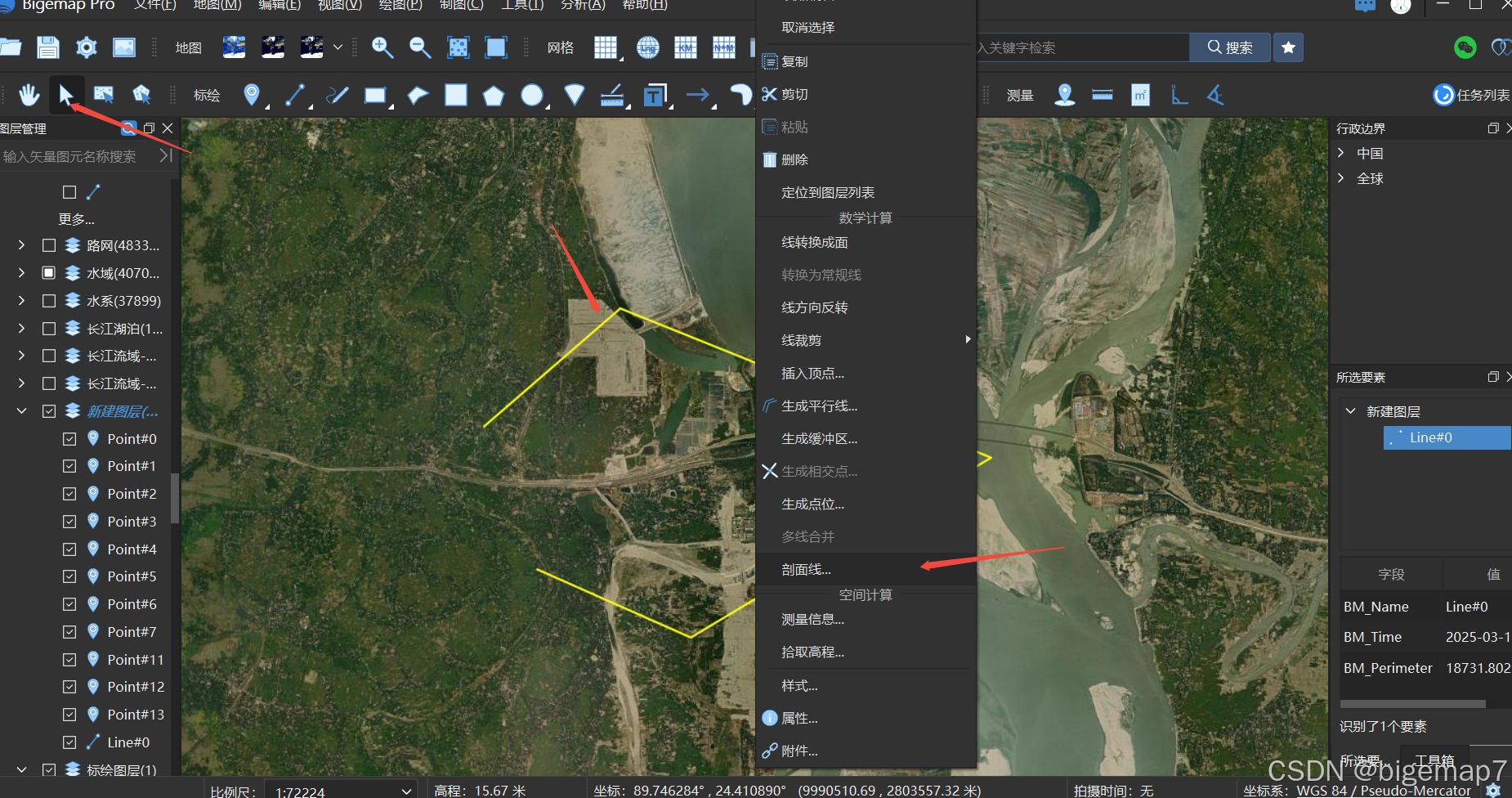

然后再点击箭头，选中那条线段，鼠标右键，点击剖面线

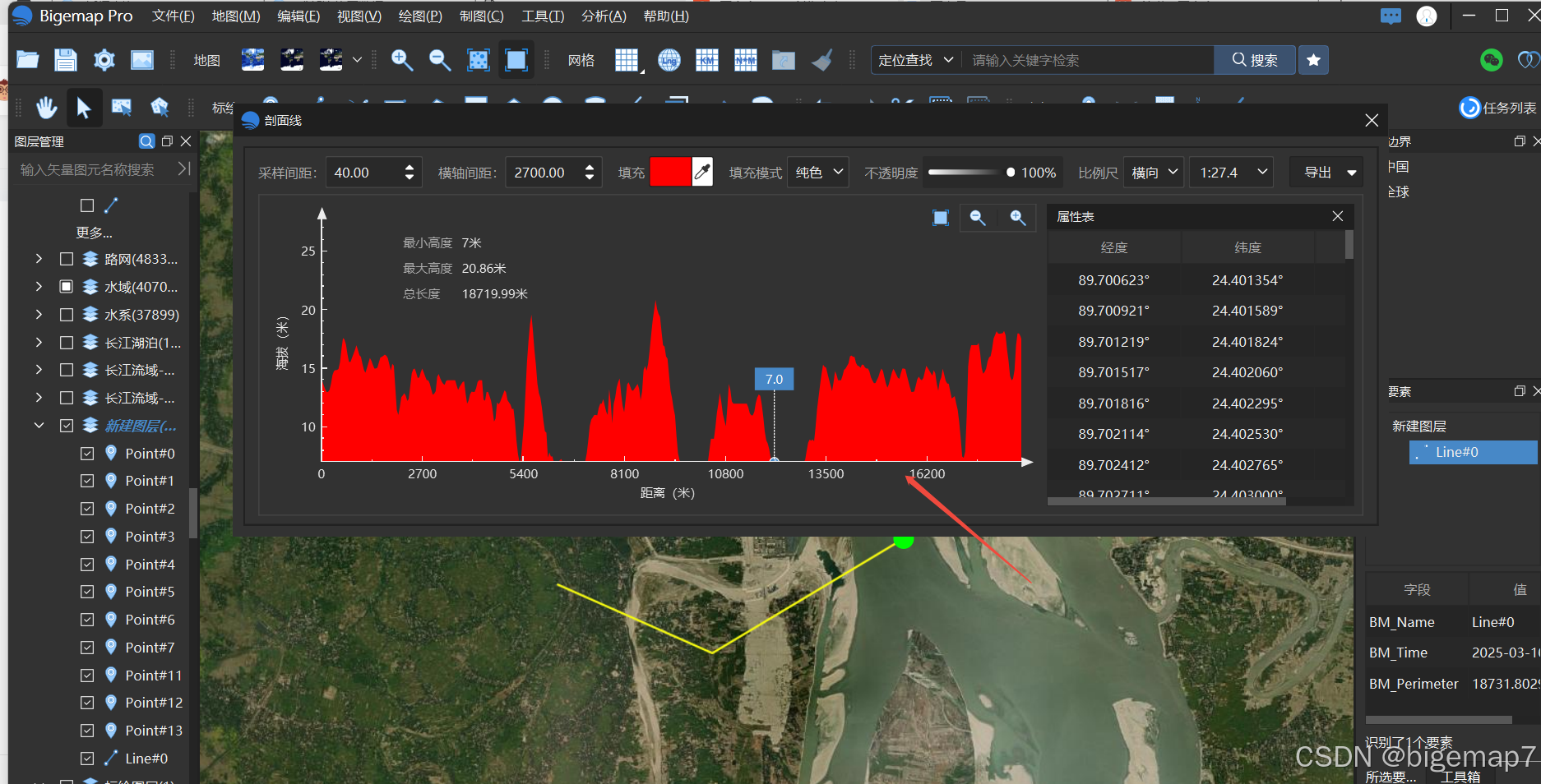

这样它的剖面图就生成了

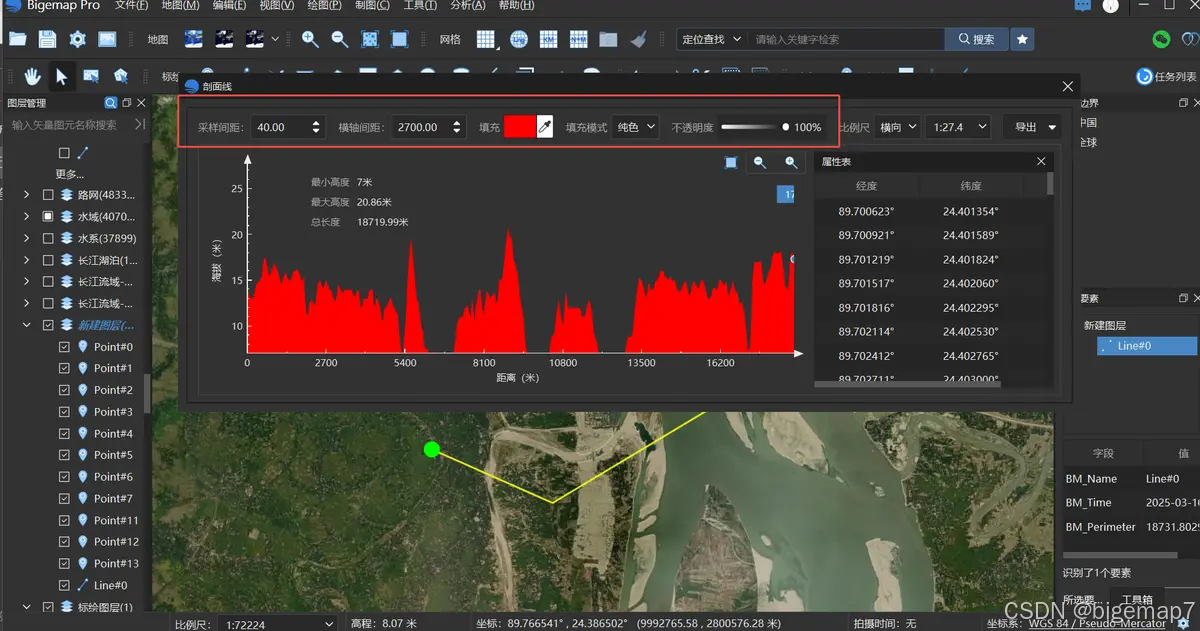

这里采样间距，颜色，透明度等等这些都是可以进行调整的，调整自己需要的样子

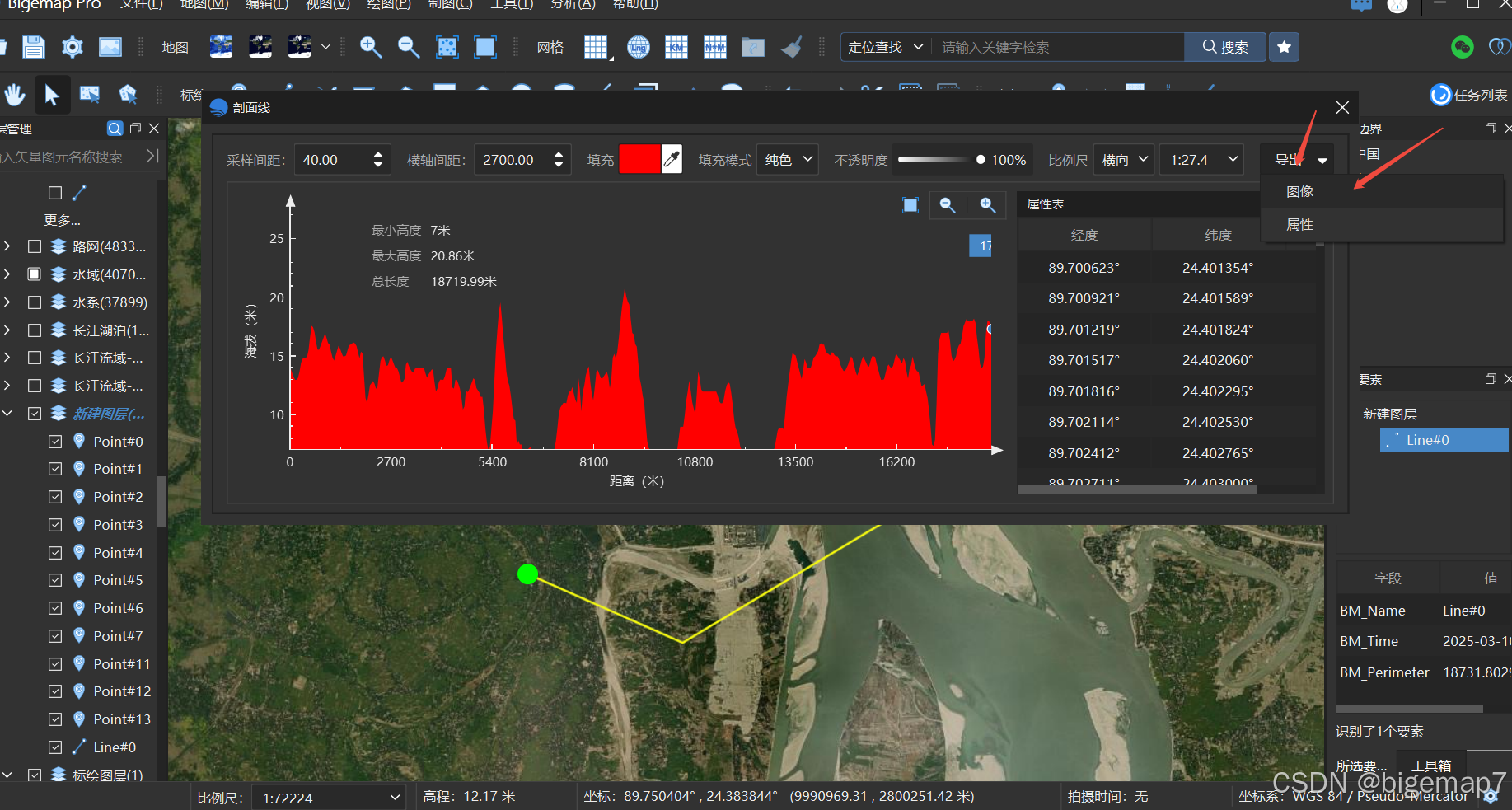

最后如果需要这个剖面图的话可以进行导出

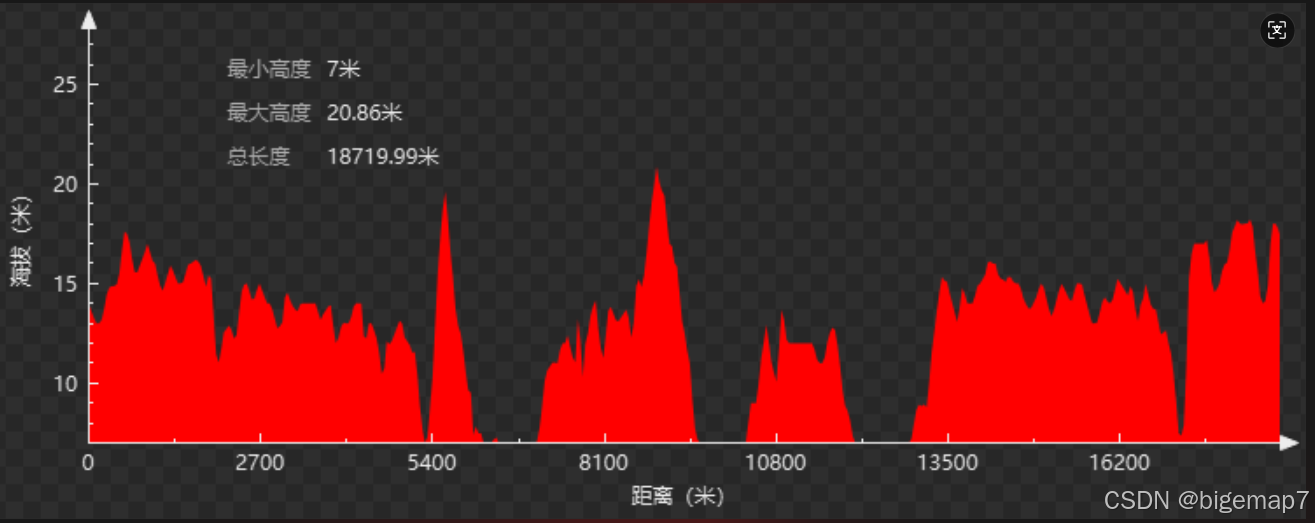

导出以后这就是它的一个效果

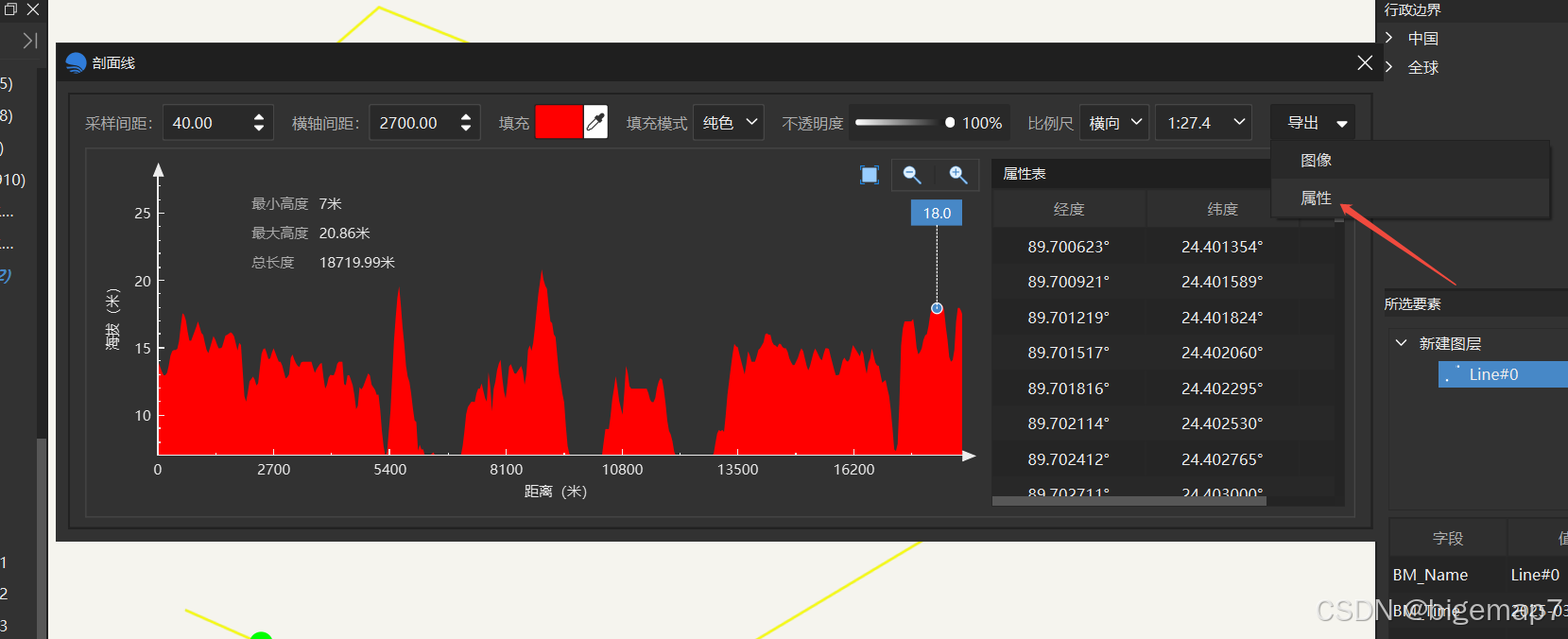

还可以将它的属性（经纬度，高程）进行导出

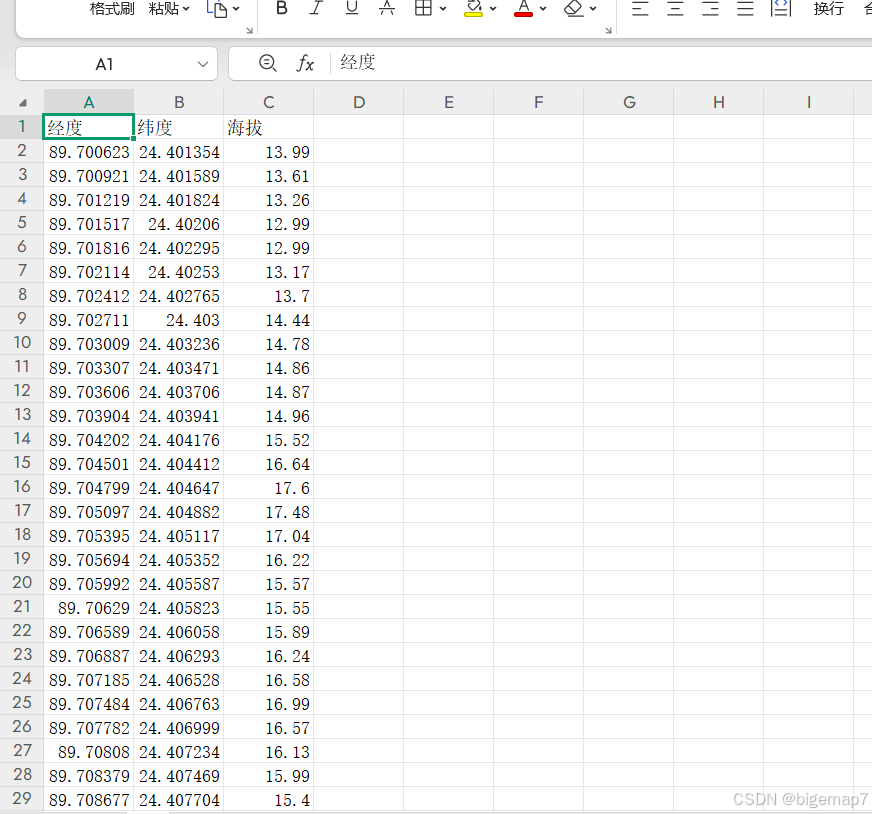

导出来就是一个csv的格式，里面就有它的所有信息
