CAD设计图导入BigemapPro及dwg和kml/shp格式互转

     在BigemapPro的使用过程中，加载CAD文件对于很多很多用户来说依然是很难的，主要涉及知识点的不同，比如CAD的平面坐标系（世界坐标系）和投影坐标系的区别，以及和位置相关的中央子午线和分度带的选择。

我们一次性将CAD文件加载说清楚。

1. 如何让CAD文件加载出来和地图完全贴合？
2. 如何确定CAD文件是否正确？
3. 如何确定选择中央子午线或者选择分度带？
4. 如果打开的文件和位置不匹配，如何手动调整（套合配准）？
5. 如何转成其它格式，如kml  shp或者2000坐标系等

1. 如何让CAD文件加载出来和地图完全贴合？

CAD文件保存的格式分为两种，一种是 DWG；另外一种是DXF。

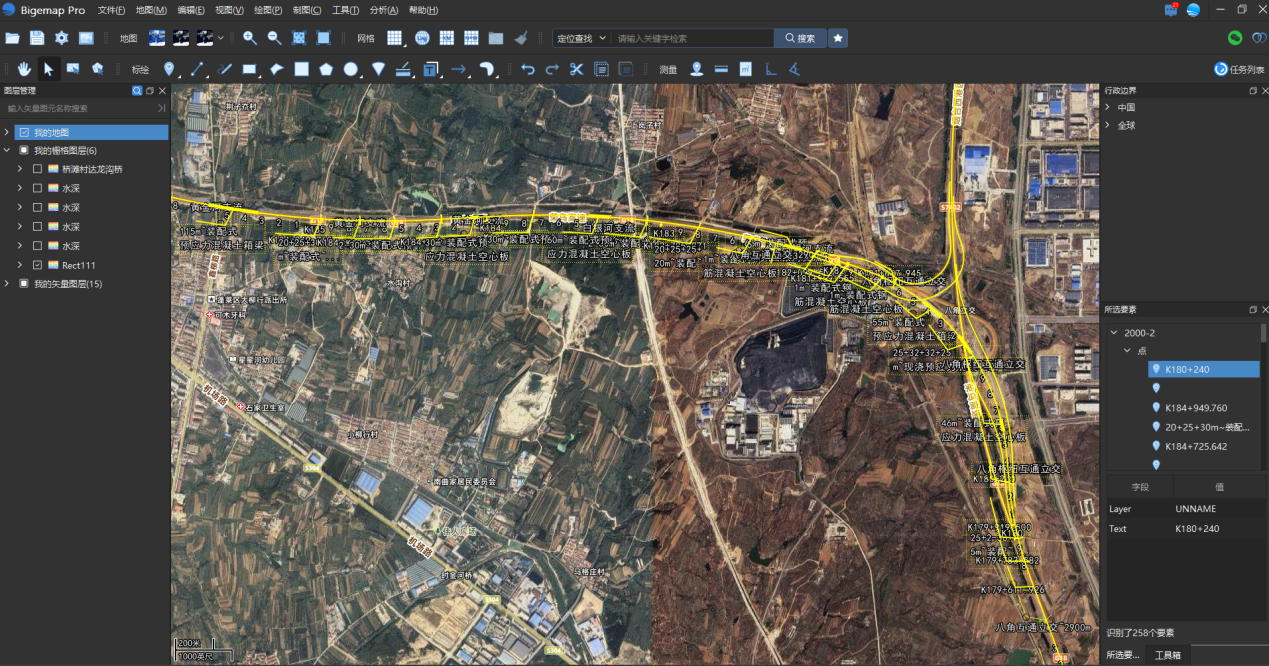

Bigemap Pro支持这两种格式，正常的操作是CAD文件直接拖动软件里面就可以自动打开。

只要CAD文件是标准设计图纸（比例尺，位置坐标和实测有关）；不是徒手随便画的，打开的数据都可以和地图完美重合。

1. 如何确定CAD文件是否正确？

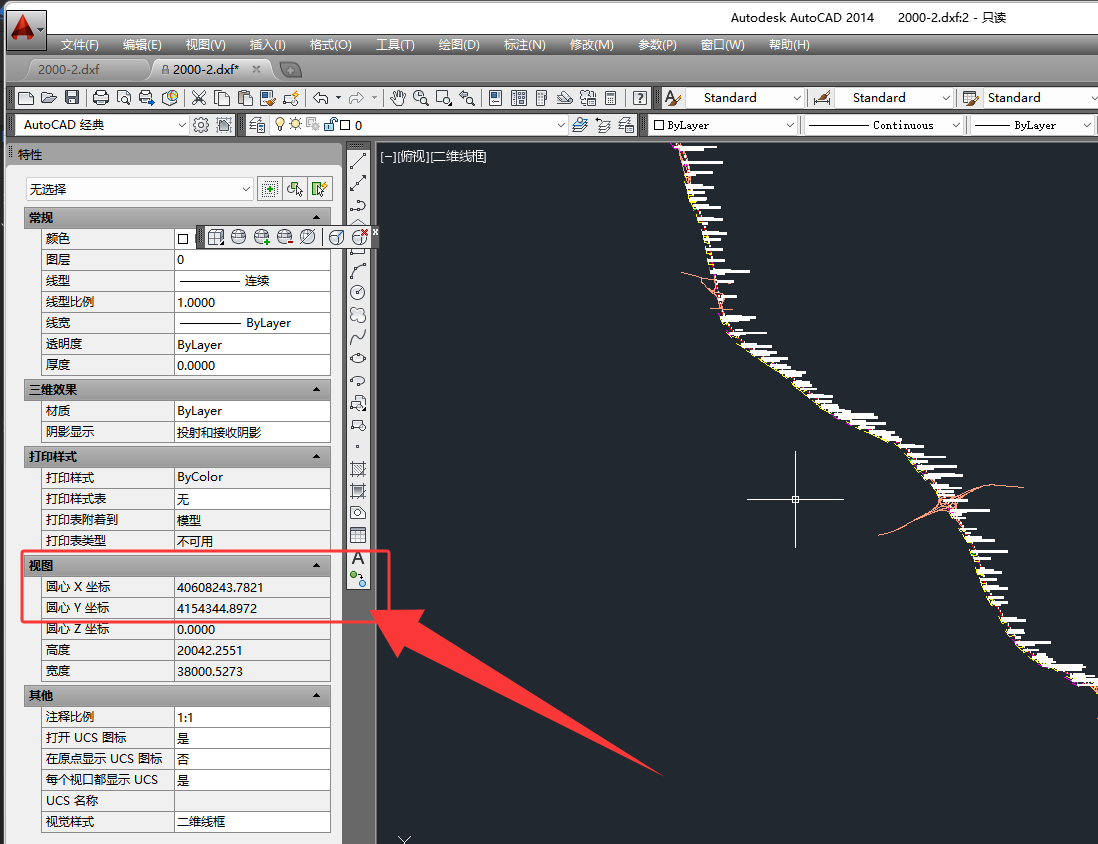

如何判断CAD文件的坐标是否基本正确，可以用CAD打开你的文件，在Cad里面查看任意数据的特性，在特性中找到，坐标，如下图：

通过这里，我们可以到XY的坐标值

重点： 如果X的整数位是6位或者8位，Y的整数位是7位，那么我们就可以判断这个数据应该是正确的。

相反如果不是对应的整数位，则基本可以判断数据是错误。错误的数据可通通过套合配准来实现位置校准。

注意:有点数据XY相反的，这个没关系，BigemapPro可以自动识别，只要保证一个是7位整数位，另外一个是6位或者8位整数位。

1. 如何确定选择中央子午线或者选择分度带？

通过上面对XY的判断，然后我们就可以确定是选择中央子午线还是分度带了。

如果X是6位整数位，则选择中央子午线。

如果X是8位整数位，则选择分度带。

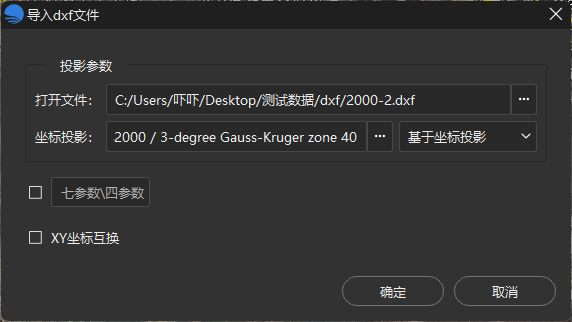

注意：如果包含了8位整数位，则Bigemap Pro打开Cad文件，不需要认为做任何选择，直接确定就可以打开了。如下图：

如何是6位整数位，如下图：

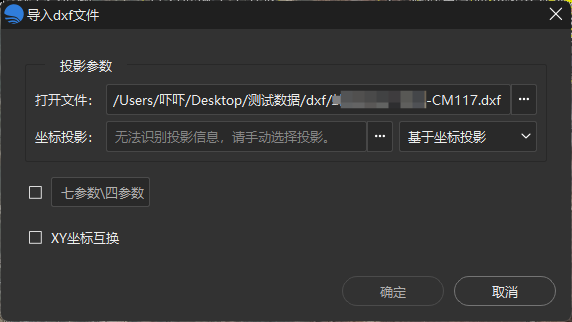

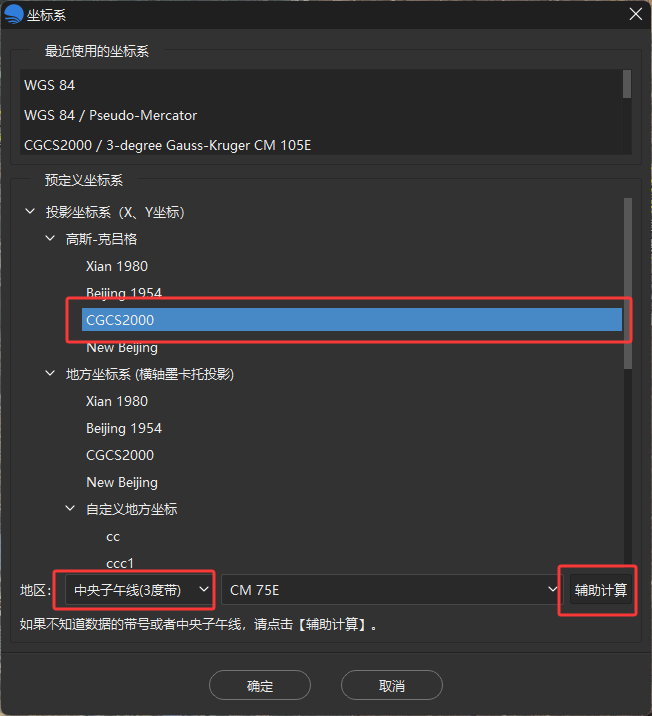

这里坐标投影需要手动选择，我们点开投影选择如下图：

这里选择【辅助计算】其它默认已经给我们选择好了，如果没有特殊要求，这里也不需要选择更多的内容。

点开辅助计算，如下图：

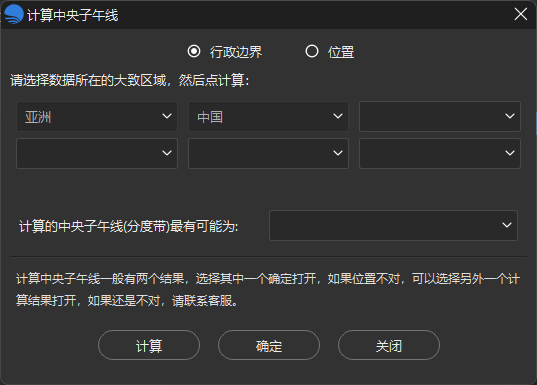

这里告诉我们：通过数据的大概位置来计算中央子午线，我们需要做的就是通过选择行政区划或者通过输入地名来确定。

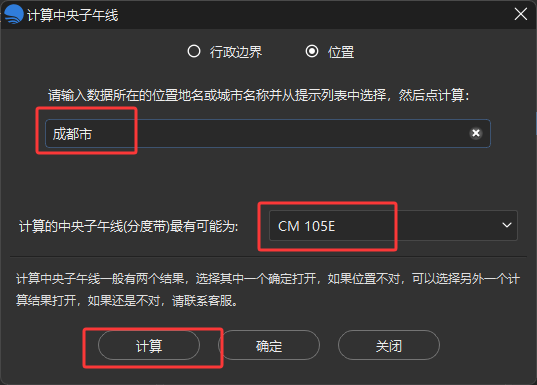

如下图，输入后点【计算】，会自动计算出【中央子午线】

然后，一路点击确定就可以打开并且完美叠加在地图上了。

1. 如果打开的文件和位置不匹配，如何手动调整（套合配准）？

打开文件之后，有两种情况：

1. 数据和地图有偏差，位置没有完全重贴上。
2. 数据坐标是错的，选择中央子午线或者分度带打开都不会，甚至无法显示。

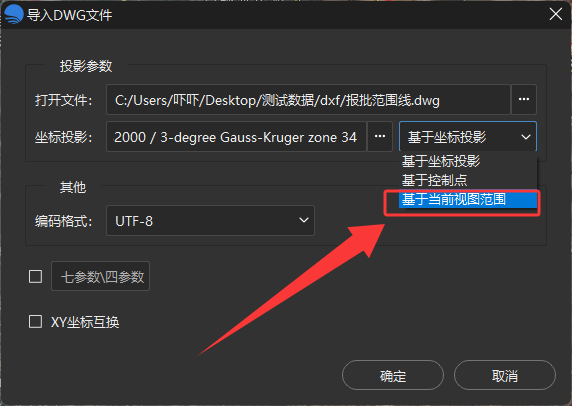

这时候，我们可以选择【基于当前视图范围】

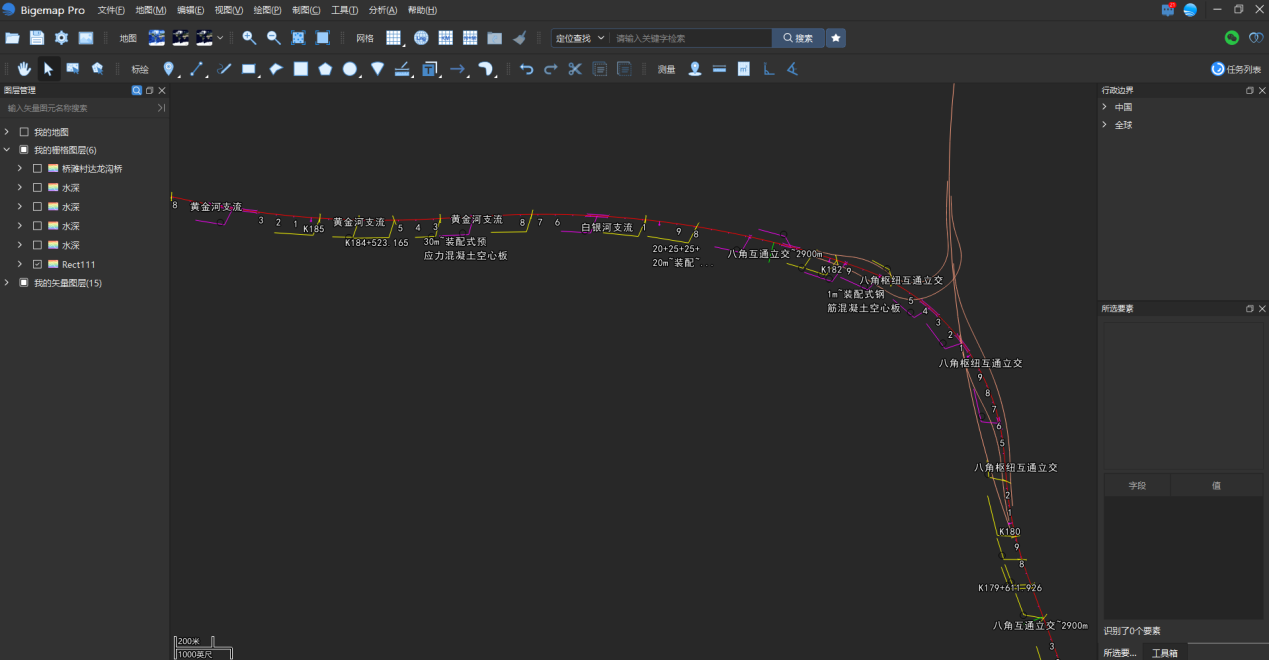

通过这种方式打开，数据回直接加载到软件的当前界面，如下图：

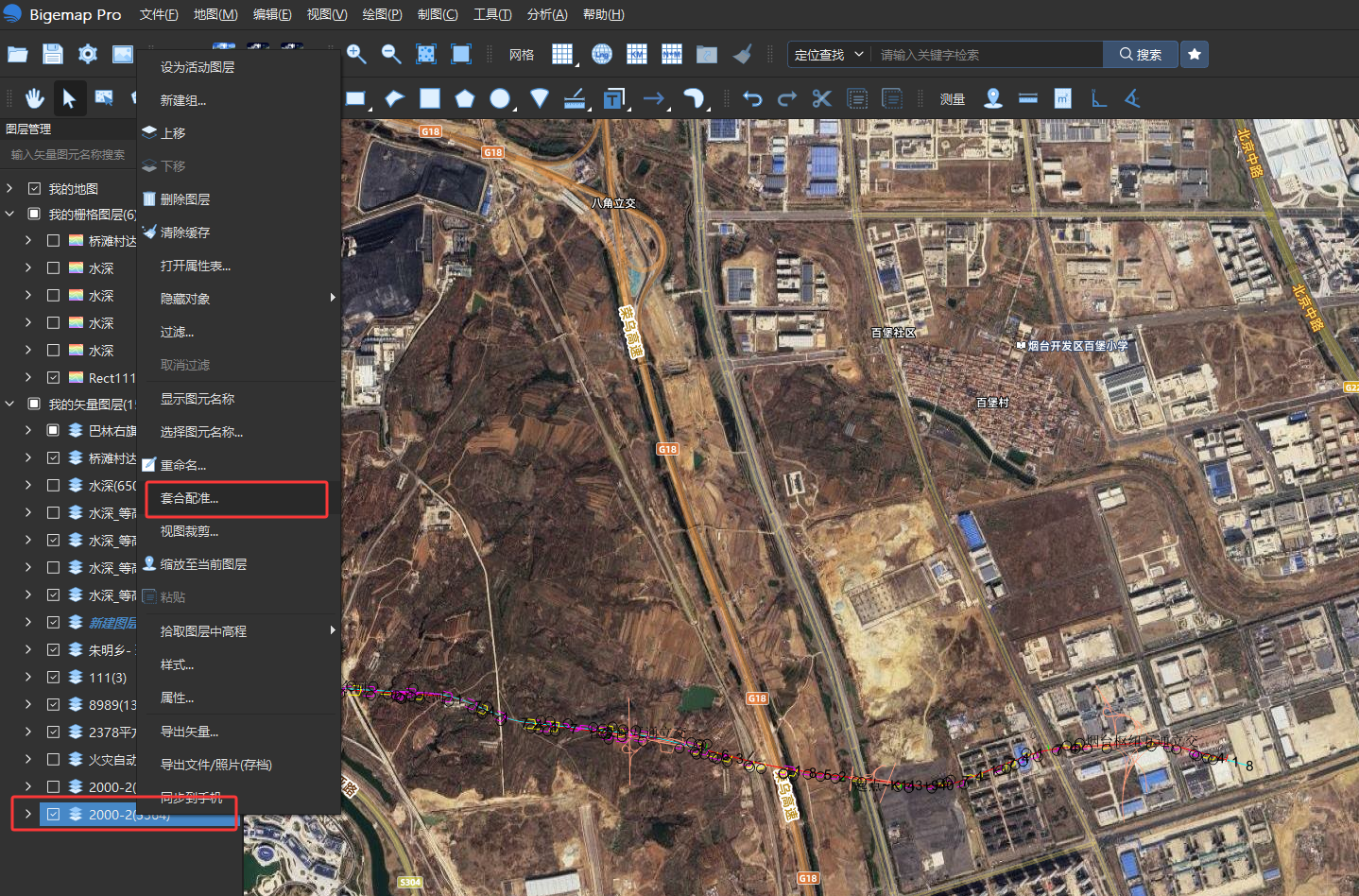

位置和实际地图位置对不上，这时候，选择图层的【套合配准】

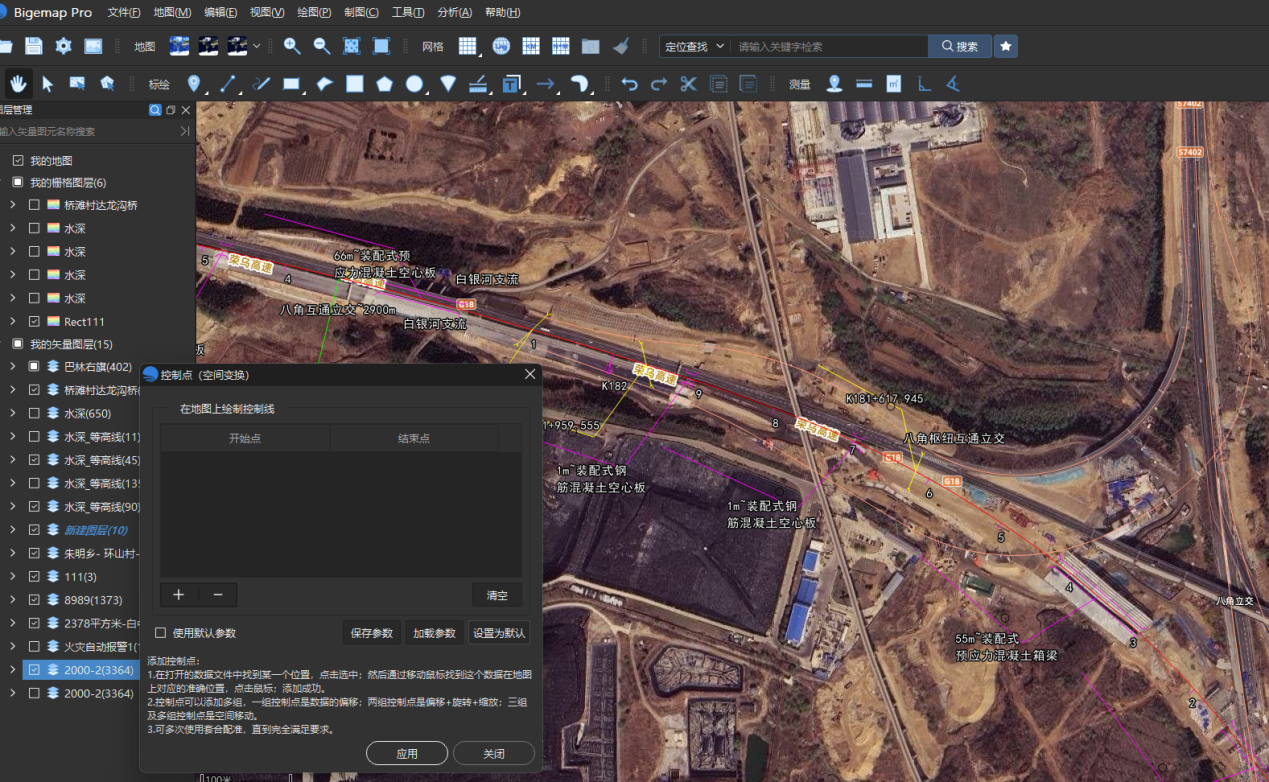

弹出如下对话框：

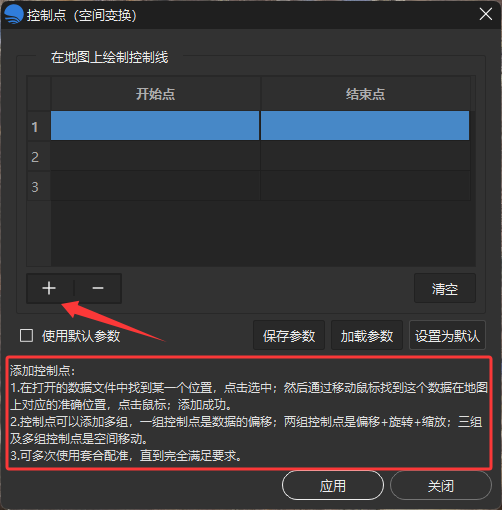

➕号，增加控制点，下面的帮助详细说名了如何使用。

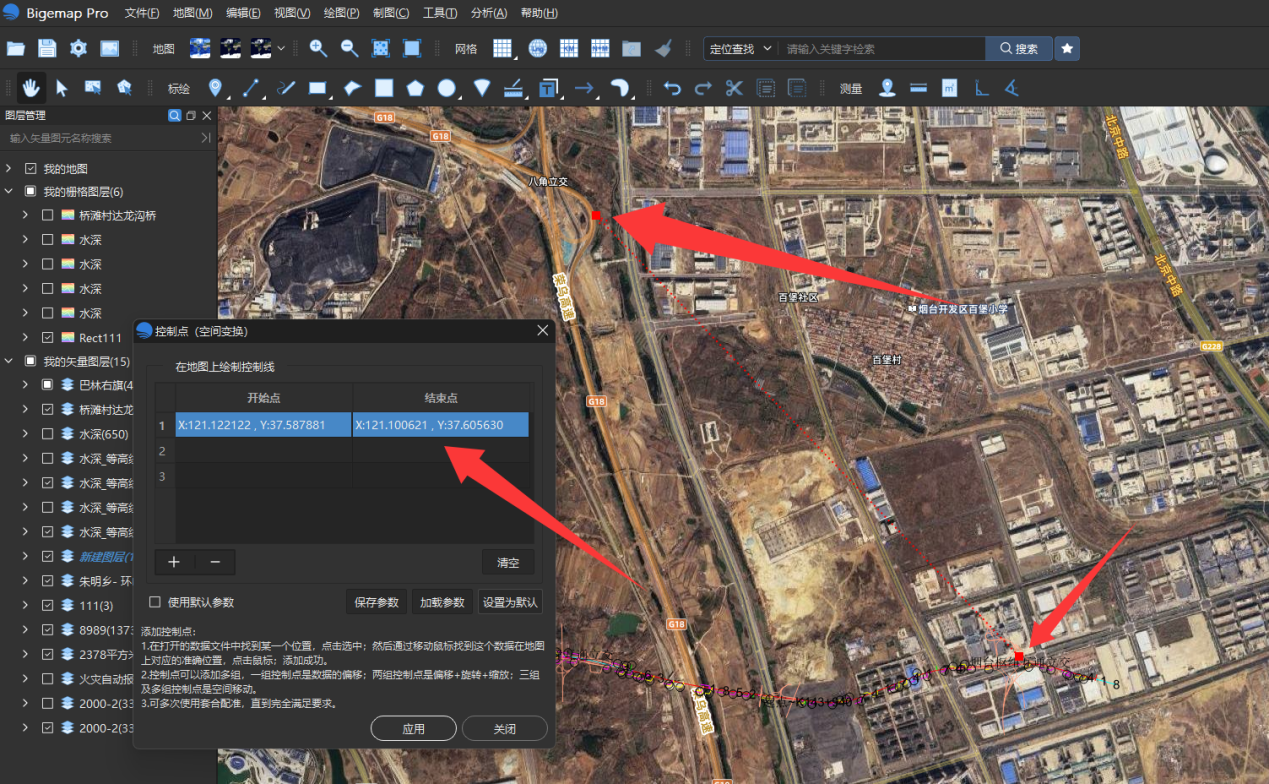

添加控制点后，我们可以在地图找到数据对应的点位，然后将点位拖到地图上对应的位置，如下图：

这里就添加了一组控制点

控制点：如果用一组，则是平移，拖动的意思。

        如果用两组，是平移+缩放。

        如果用三组，则是空间变换。

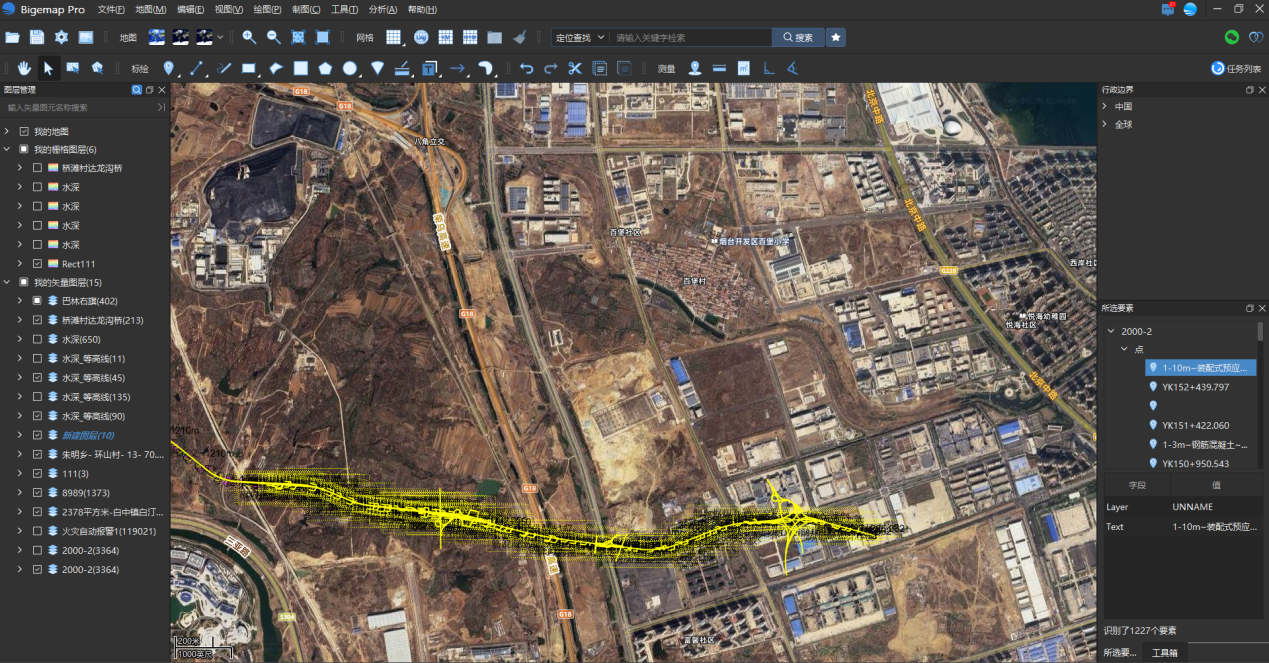

可以通过多次的套合配准，让数据完全和地图贴合，如下图：

1. 如何将数据转成其它格式，如kml  shp等

转换格式或者转换坐标系都只需要保存数据就可以了。

BigemapPro提供了常见的上百种数据格式互转，以后任意坐标系的转换。

选着数据导出矢量，如下图：

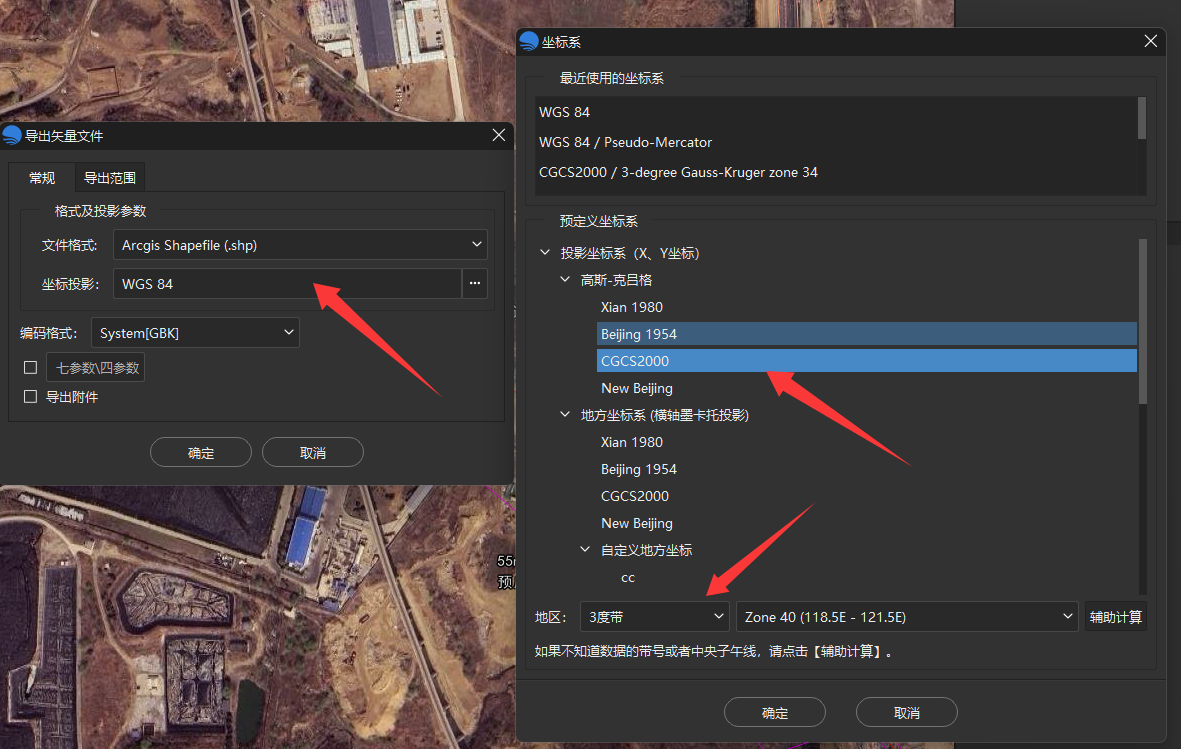

然后选择数据格式和投影信息

支持kml  shp  CAD格式dxf/dwg等

支持坐标系转 CGCS2000，WGS84 ，xi’an80等待坐标系。

BigemapPro数据要素设计软件（DED），提供了基本且强大的1、数据处理能力2、数据编辑能力3、数据设计与制图4、栅格与遥感影像分析5、空间分析等。软件下载地址：www.bigemap.com
